NUA-BK10 - Akcesorium elektroniczne SONY - Bezpłatna instrukcja obsługi

Typ produktu	Uchwyt montażowy do konwertera IP
Marka	Sony
Model	NUA-BK10
Kompatybilność monitorów	Seria LMD-X310
Wymiary uchwytu IPC	Ok. 194 x 123 x 10 mm (dł. x wys. x gł.)
Wymiary uchwytu monitora	Ok. 80 x 120 x 39 mm (dł. x wys. x gł.), grubość 2 mm
Wymiary zestawu	Ok. 233 x 123 x 41 mm (dł. x wys. x gł., bez występów)
Waga uchwytu IPC	Ok. 130 g
Waga uchwytu monitora	Ok. 150 g
Waga całkowita	Ok. 285 g (zestaw)
Materiał	Nieokreślony (prawdopodobnie metal i plastik)
Kolor	Nieokreślony (prawdopodobnie czarny)
Główna funkcja	Mocowanie konwertera IP do kompatybilnego monitora
Metoda montażu	Przez podstawę monitora lub bezpośrednie mocowanie (śruby M4 lub M6)
Akcesoria w zestawie	Śruby M4x8 (2), śruby M6x12 (2), instrukcja obsługi, informacje klienta Europa
Temperatura przechowywania	-20°C do +60°C
Wilgotność przechowywania	20% do 90% (bez kondensacji)
Ciśnienie przechowywania	700 hPa do 1060 hPa
Zalecane czyszczenie	Alkohol izopropylowy 50-70% v/v lub etanol 76,9-81,4% v/v
Środki ostrożności	Nie używać z innymi monitorami; unikać listew zasilających; zachować odstęp 4 cm wokół konwertera IP
Gwarancja	Ograniczona gwarancja Sony (szczegóły na stronie)
Kraj pochodzenia	Nieokreślony

Często zadawane pytania - NUA-BK10 SONY

Z którymi monitorami jest kompatybilny NUA-BK10?

NUA-BK10 jest zaprojektowany specjalnie do monitorów z serii Sony LMD-X310. Nie instaluj go na innych monitorach, aby uniknąć ryzyka dymu, pożaru lub zakłóceń elektromagnetycznych.

Jak zainstalować uchwyt na monitorze?

Dwie metody: 1) Używając podstawy monitora: zdejmij podstawę, przymocuj uchwyt monitora między monitorem a podstawą za pomocą dołączonych śrub. 2) Z przymocowaną podstawą: przymocuj uchwyt bezpośrednio do otworów M6 z tyłu monitora. Zapoznaj się z instrukcją w celu uzyskania szczegółowych kroków.

Jakich śrub użyć do montażu?

Zestaw zawiera dwie śruby M4×8 (do mocowania uchwytu IPC do konwertera IP) i dwie śruby M6×12 (do mocowania uchwytu monitora do monitora). Dołączono również dystanse do montażu z podstawą.

Jak czyścić uchwyt NUA-BK10?

Użyj miękkiej szmatki nasączonej alkoholem izopropylowym (50% do 70% v/v) lub etanolem (76,9% do 81,4% v/v). W przypadku uporczywych zabrudzeń najpierw użyj rozcieńczonego łagodnego detergentu, a następnie roztworu alkoholu. Nie używaj benzolu, rozcieńczalnika, kwasu, zasady, środków ściernych ani lotnych rozpuszczalników.

Co zrobić w przypadku kondensacji na urządzeniu?

Jeśli urządzenie zostanie przeniesione z zimnego do ciepłego miejsca, może wystąpić kondensacja. Odczekaj, aż zniknie, przed użyciem urządzenia, aby uniknąć uszkodzenia podłączonych urządzeń.

Czy mogę użyć listwy zasilającej z konwerterem IP?

Nie, jest to zabronione. Listwa zasilająca może zwiększyć prąd upływu i spowodować porażenie prądem. Nie podłączaj ani monitora, ani konwertera IP do listwy zasilającej.

Jakie są zalecane warunki przechowywania?

Temperatura: -20°C do +60°C, wilgotność: 20% do 90% (bez kondensacji), ciśnienie: 700 hPa do 1060 hPa.

Czy NUA-BK10 jest objęty gwarancją?

Tak, Sony oferuje ograniczoną gwarancję. Dla klientów w Kanadzie odwiedź http://www.sonybiz.ca/pro/lang/en/ca/article/resources-warranty w celu uzyskania szczegółów. Dla innych regionów zapoznaj się z dołączoną dokumentacją.

Czy mogę zamontować wiele konwerterów IP na jednym monitorze?

Nie, nie używaj urządzenia do instalowania wielu konwerterów IP na jednym monitorze. Może to spowodować upadek lub nieprawidłowe działanie.

Jak ustawić konwerter IP podczas montażu?

Zawsze instaluj konwerter IP przednim panelem do góry i panelem złączy w dół.

INSTRUKCJA OBSŁUGI NUA-BK10 SONY

Przed rozpoczęciem eksploatacji tego urządzenia prosimy o dokładne zapoznanie się z niniejszą instrukcją. Prosimy ponadto o zachowanie instrukcji do wykorzystania w przyszłości.

Symbole na produkcie

Symbol bezpieczeństwa

W przypadku części urządzenia oznaczonych tym symbolem należy stosować się do ostrzeżeń podanych w instrukcji obsługi. UWAGA Kolor tła: niebieski Kolor symbolu: biały

Ten symbol wskazuje producenta i jest umieszczony obok nazwy i adresu producenta.

Symbol ten wskazuje przedstawiciela na terenie Wspólnoty Europejskiej i pojawia się obok imienia, nazwiska i adresu przedstawiciela.

Ten symbol wskazuje numer seryjny.

Ten symbol wskazuje wersję dokumentu towarzyszącego.

Ten symbol wskazuje datę produkcji.

Temperatura otoczenia podczas przechowywania i transportu

Ten symbol wskazuje dopuszczalny zakres temperatur otoczenia podczas przechowywania i transportu.

Wilgotność otoczenia podczas przechowywania i transportu

Ten symbol wskazuje dopuszczalny zakres wilgotności otoczenia podczas przechowywania i transportu.

Ciśnienie otoczenia podczas przechowywania i transportu

Ten symbol wskazuje dopuszczalny zakres ciśnienia atmosferycznego otoczenia podczas przechowywania i transportu.

Uwaga

Urządzenie i akcesoria należy utylizować zgodnie z prawem obowiązującym w danym regionie lub kraju oraz przepisami w zakresie zapobiegania zanieczyszczeniu środowiska obowiązującymi w danym szpitalu.

Uwaga

Uwagi i szczegółowe informacje na temat używania produktu znajdują się w Instrukcji obsługi monitora i konwertera IP.

Uwaga

Podczas instalacji należy zachować co najmniej 4-centymetrową wolną przestrzeń wokół konwertera IP oraz odstępy określone indywidualnie dla każdego urządzenia, aby zagwarantować odpowiednią wentylację i łatwy dostęp serwisowy.

Zalecenia eksploatacyjne

OSTRZEŻENIE

Obsługiwane monitory

Urządzenie to zostało zaprojektowane specjalnie do użytku z monitorami serii LMD-X310.

Nie należy instalować tego urządzenia na innych monitorach, gdyż może to spowodować dymienie, pożar, zakłócenia elektromagnetyczne itp.

OSTRZEŻENIE

Nie wolno korzystać z listew zasilających

W przypadku korzystania z listwy zasilającej może dojść do zwiększenia prądów upływowych z powodu odcięcia przewodu uziemienia ochronnego listwy zasilającej, co może skutkować porażeniem prądem elektrycznym. Do listwy ochronnej nie wolno podłącać ani monitora ani konwertera IP.

Instalowanie wielu konwerterów

Nie należy używać tego urządzenia do instalowania wielu konwerterów IP na monitorze, gdyż może narazić je to na upadek i spowodować uszkodzenia.

Orientacja

Konwerter IP należy zawsze instalować w taki sposób, by jego panel przedni był skierowany w górę, a jego panel ze złączami był skierowany w dół.

Konserwacja

• Powierzchnię urządzenia należy czyścić przy użyciu alkoholu izopropylowego o stężeniu objętościowym od 50% do 70% lub etanolu o stężeniu objętościowym od 76,9% do 81,4%.
• W przypadku uporczywego zabrudzenia należy przetrzeć powierzchnię miękką ściereczką nasączoną łagodnym detergentem rozcieńczonym wodą, a następnie przeprowadzić czyszczenie chemiczne metodą opisaną powyżej. Do czyszczenia i dezynfekowania urządzenia nie należy stosować benzenu, rozcieńczalników, kwasowych i zasadowych roztworów czyszczących, ściernych środków czyszczących, ściereczek nasączonych substancjami chemicznymi, ani też innych lotnych rozpuszczalników, gdyż może to spowodować uszkodzenie jego powierzchni.

Kondensacja

Jeśli urządzenie zostanie nagle przeniesione z zimnego pomieszczenia do ciepłego lub jeśli temperatura otoczenia nagle wzrośnie, na powierzchniach zewnętrznych urządzenia może pojawić się wilgoć. Zjawisko to nosi nazwę kondensacji. Jeśli wystąpi kondensacja, przed rozpoczęciem korzystania z urządzenia należy odczekać, aż zjawisko to ustąpi. Używanie go w przypadku pojawienia się zjawiska kondensacji może doprowadzić do uszkodzenia innych podłączonych do niego urządzeń.

Elementy urządzenia

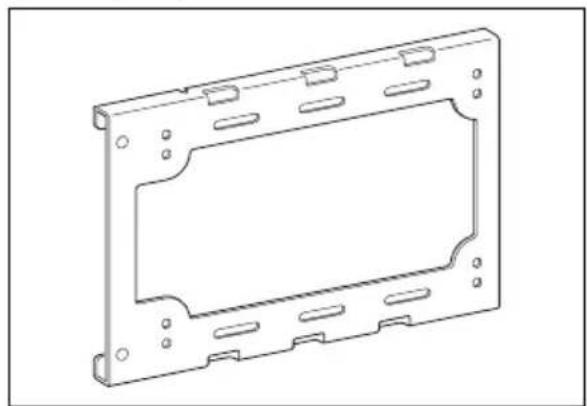

Uchwyt konwertera IP

Element ten należy zamocować do spodniej części konwertera IP.

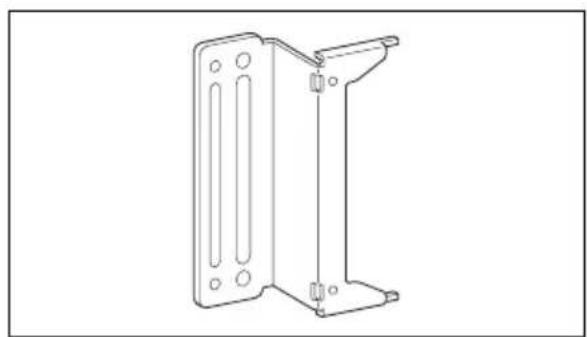

Element ten należy zamocować do monitora.

Podkładki dystansowe (2)

Należy ich użyć do mocowania urządzenia do monitora wyposażonego w podstawę.

Mocowanie uchwytu konwertera IP

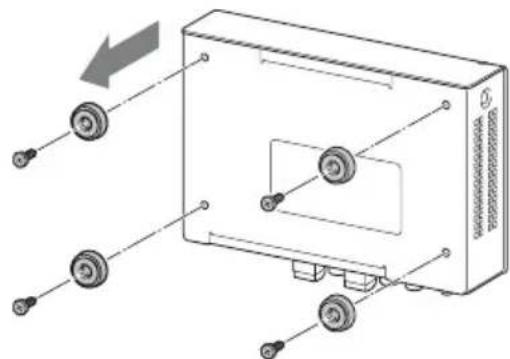

1 Odkręcić wkręty mocujące stopki (4) w spodniej części konwertera IP, a następnie zdemontować stopki.

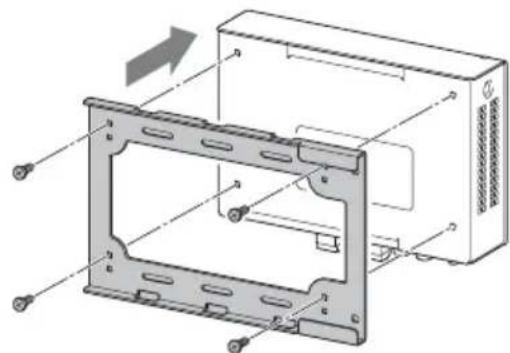

2 Użyć wkrętów odkręconych w kroku 1 do zamocowania uchwytu konwertera IP do konwertera IP.

W przypadku montażu na monitorze należy zamocować uchwyt konwertera IP do konwertera IP w taki sposób, by panel przedni konwertera IP był skierowany w górę, a jego panel ze złączami był skierowany w dół.

Mocowanie uchwytu monitora

Zamocować uchwyt, korzystając z jednej z podanych poniżej metod.

• Użyj podstawy monitora do zamocowania urządzenia
• Zamocuj urządzenie do monitora z zainstalowaną podstawą

Uwaga

Można skorzystać z otworów montażowych pod wkręty zgodnych ze standardem VESA, które są położone po lewej i prawej stronie tylnej części monitora, nie można jednak użyć jednocześnie otworów zlokalizowanych po obu stronach w celu zamocowania wielu konwerterów IP.

Używanie podstawy monitora do zamocowania urządzenia

Zdemontować podstawę monitora i użyć jej do zamocowania uchwytu monitora pomiędzy podstawą i monitorem.

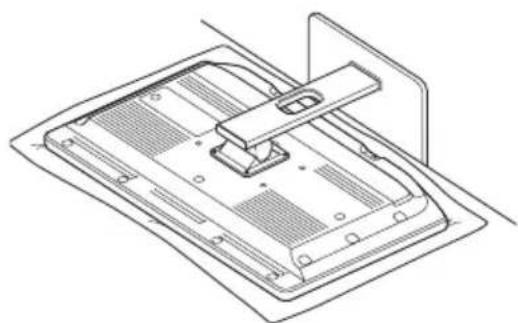

1 Umieścić monitor na miękkiej ściereczce tak, by jego przednia część była skierowana w dół.

2 Odkręcić wkręty mocujące podstawę monitora i zdemontować podstawę.

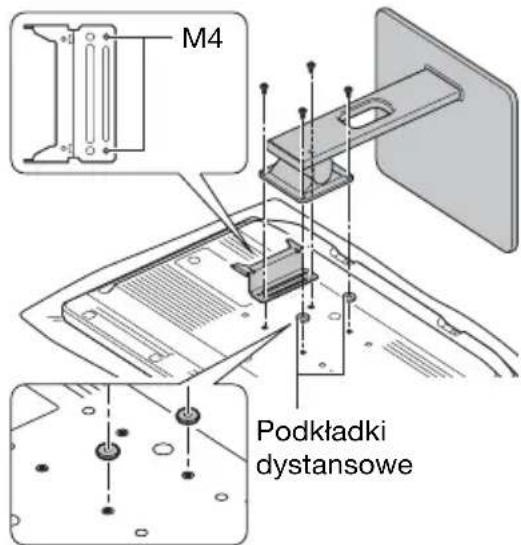

3 Wyrównać otwory pod wkręty M4 w uchwycie monitora z otworami pod wkręty M4 w tylnej części monitora. Włożyć podkładki dystansowe w otwory pod wkręty M4 po drugiej stronie i użyć wkrętów do zamocowania podstawy z powrotem do monitora.

Po zamocowaniu podstawy należy umieścić monitor w położeniu pionowym, zanim przystąpi się do mocowania konwertera IP (strona7).

Mocowanie urządzenia do monitora z zainstalowaną podstawą

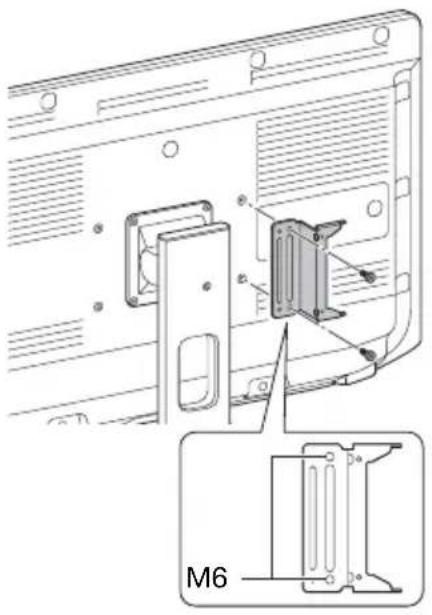

Wyrównać otwory pod wkręty M6 w uchwycie monitora z otworami pod wkręty M6 w tylnej części monitora, a następnie przykręcić wkręty dołączone do zestawu (M6×12). Można zamontować uchwyt monitora z przymocowaną podstawą monitora.

Mocowanie konwertera IP

Uwaga

Konwerter IP należy zawsze instalować w taki sposób, by jego panel przedni był skierowany w górę, a jego panel ze złączami był skierowany w dół.

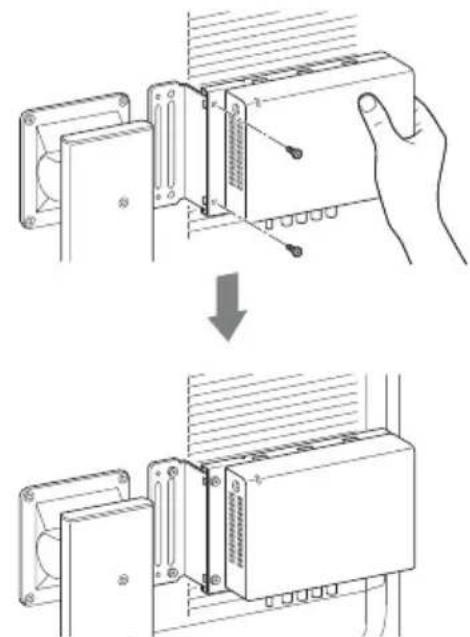

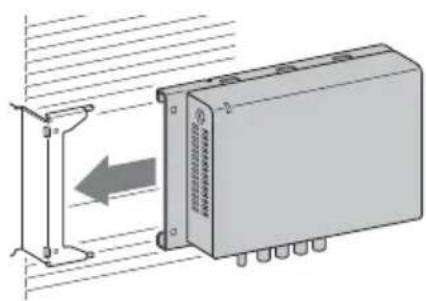

1 Wsunąć konwerter IP w uchwyt monitora od strony przedstawionej na rysunku.

2 Zamocuj uchwyt konwertera IP przy użyciu wkrętów dołączonych do zestawu (M4×8), podtrzymując go przy tym ręką.

(Mocowanie urządzenie do monitora z zainstalowaną podstawą)

Dane techniczne

Warunki przechowywania i transportu

Temperatura od -20 °C do +60 °C

Wilgotność od 20% do 90% (bez kondensacji)

Ciśnienie od 700 hPa do 1 060 hPa

Wymiary

Uchwyt konwertera IP ok. 194 × 123 × 10 mm (szer. × wys. × gł.)

Uchwyt monitora ok. 80 × 120 × 39 mm (szer. × wys. × gł.), 2 mm (grubość)

Połączenie obu wsporników ok. 233 × 123 × 41 mm (szer. × wys. × gł. bez elementów wystających)

Podkładki dystansowe ok. φ15 mm (średnica), 2 mm (grubość)

Masa Uchwyt konwertera IP ok. 130 g

Uchwyt monitora ok. 150 g

Połączenie obu wsporników ok. 285 g

Podkładka dystansowa ok. 2 g

Dołączone akcesoria Instrukcja obsługi (1) Wkręty M4×8 (2) Wkręty M6×12 (2) Information for Customers in Europe (Informacje dla klientów w Europie) (1)

Konstrukcja i dane techniczne mogą ulec zmianie bez powiadomienia.

Uwagi

- Przed użyciem należy zawsze sprawdzić, czy urządzenie działa prawidłowo. FIRMA SONY NIE PONOSI ODPOWIEDZIALNOŚCI ZA JAKIEKOLWIEK SZKODY, W TYM MIĘDZY INNYMI ODSZKODOWANIA LUB ZWROT KOSZTÓW Z TYTUŁU UTRATY OBECNYCH LUB PRZYSZŁYCH ZYSKÓW Z POWODU AWARII TEGO URZĄDZENIA W OKRESIE OBJĘTYM GWARANCJĄ LUB PO NIM, LUB Z JAKIEGOKOLWIEK INNEGO POWODU.

- FIRMA SONY NIE PONOSI ODPOWIEDZIALNOŚCI ZA JAKIEKOLWIEK ROSZCZENIA PRZEDSTAWIONE PRZEZ UŻYTKOWNIKÓW TEGO URZĄDZENIA LUB PRZEZ OSOBY TRZECIE.

- FIRMA SONY NIE PONOSI ODPOWIEDZIALNOŚCI ZA ZAKOŃCZENIE LUB PRZERWANIE JAKICHKOLWIEK USŁUG ZWIĄZANYCH Z TYM URZĄDZENIEM, KTÓRE MOGA WYNIKNAĆ W ZWIĄZKU Z OKOLICZNOŚCIAMI DOWOLNEGO RODZAJU.
