Producttype	Montagebeugel voor IP-omvormer
Merk	Sony
Model	NUA-BK10
Monitorcompatibiliteit	Serie LMD-X310
Afmetingen van de IPC-beugel	Ongeveer 194 x 123 x 10 mm (B x H x D)
Afmetingen van de monitorbeugel	Ongeveer 80 x 120 x 39 mm (B x H x D), dikte 2 mm
Afmetingen van het geheel	Ongeveer 233 x 123 x 41 mm (B x H x D, exclusief uitsteeksels)
Gewicht van de IPC-beugel	Ongeveer 130 g
Gewicht van de monitorbeugel	Ongeveer 150 g
Totaal gewicht	Ongeveer 285 g (geheel)
Materiaal	Niet gespecificeerd (waarschijnlijk metaal en kunststof)
Kleur	Niet gespecificeerd (waarschijnlijk zwart)
Hoofdfunctie	Een IP-omvormer bevestigen op een compatibele monitor
Montagemethode	Via monitorvoet of directe bevestiging (M4- of M6-schroeven)
Meegeleverde accessoires	M4x8-schroeven (2), M6x12-schroeven (2), gebruiksaanwijzing, klantinformatie Europa
Opslagtemperatuur	-20°C tot +60°C
Opslagvochtigheid	20% tot 90% (zonder condensatie)
Opslagdruk	700 hPa tot 1060 hPa
Aanbevolen reiniging	Isopropylalcohol 50-70% v/v of ethanol 76,9-81,4% v/v
Gebruiksvoorschriften	Niet gebruiken met andere monitoren; vermijd stekkerdozen met meerdere stopcontacten; houd een ruimte van 4 cm rond de IP-omvormer vrij
Garantie	Beperkte garantie van Sony (zie website voor voorwaarden)
Land van herkomst	Niet gespecificeerd

Veelgestelde vragen - NUA-BK10 SONY

Met welke monitoren is de NUA-BK10 compatibel?

De NUA-BK10 is speciaal ontworpen voor monitoren uit de Sony LMD-X310 serie. Installeer het niet op andere monitoren om risico op rook, brand of elektromagnetische interferentie te voorkomen.

Hoe installeer ik de beugel op de monitor?

Twee methoden: 1) Gebruik de monitorvoet: verwijder de voet, bevestig de monitorbeugel tussen de monitor en de voet met de meegeleverde schroeven. 2) Met de voet bevestigd: bevestig de beugel direct op de M6-gaten aan de achterkant van de monitor. Raadpleeg de handleiding voor gedetailleerde stappen.

Welke schroeven gebruiken voor de montage?

De set bevat twee M4×8-schroeven (voor het bevestigen van de IPC-beugel aan de IP-omvormer) en twee M6×12-schroeven (voor het bevestigen van de monitorbeugel aan de monitor). Er worden ook afstandhouders meegeleverd voor montages met voet.

Hoe reinig ik de NUA-BK10 beugel?

Gebruik een zachte doek bevochtigd met isopropylalcohol (50% tot 70% v/v) of ethanol (76,9% tot 81,4% v/v). Voor hardnekkig vuil, gebruik eerst een verdund mild reinigingsmiddel, daarna de alcoholoplossing. Gebruik geen benzeen, thinner, zuren, logen, schuurmiddelen of vluchtige oplosmiddelen.

Wat te doen bij condensatie op het apparaat?

Als het apparaat van een koude naar een warme omgeving wordt verplaatst, kan er condensatie ontstaan. Wacht tot deze verdwijnt voordat u het apparaat gebruikt om schade aan aangesloten apparaten te voorkomen.

Kan ik een stekkerdoos met meerdere stopcontacten gebruiken met de IP-omvormer?

Nee, dat is verboden. Een stekkerdoos kan de lekstroom verhogen en een elektrische schok veroorzaken. Sluit noch de monitor noch de IP-omvormer aan op een stekkerdoos.

Wat zijn de aanbevolen opslagcondities?

Temperatuur: -20°C tot +60°C, vochtigheid: 20% tot 90% (zonder condensatie), druk: 700 hPa tot 1060 hPa.

Wordt de NUA-BK10 geleverd met garantie?

Ja, Sony biedt een beperkte garantie. Voor klanten in Canada, raadpleeg http://www.sonybiz.ca/pro/lang/en/ca/article/resources-warranty voor details. Voor andere regio's, raadpleeg de meegeleverde documentatie.

Kan ik meerdere IP-omvormers op één monitor monteren?

Nee, gebruik het apparaat niet om meerdere IP-omvormers op één monitor te installeren. Dit kan vallen of storingen veroorzaken.

Hoe oriënteer ik de IP-omvormer tijdens de montage?

Installeer de IP-omvormer altijd met het voorpaneel naar boven en het connectorenpaneel naar beneden.

GEBRUIKSAANWIJZING NUA-BK10 SONY

Lees, voordat u het apparaat gaat gebruiken, deze handleiding grondig door en bewaar hem voor later gebruik.

Symbool op de producten

Veiligheidsteken

Houd u aan de waarschuwingen in de gebruiksaanwijzing voor de onderdelen van de eenheid waarop u dit symbool ziet. OPMERKING

Achtergrondkleur: blauw Symbool: wit

Dit symbool duidt de fabrikant aan en verschijnt naast de naam en het adres van de fabrikant.

Dit pictogram geeft de vertegenwoordiging in de EU aan. Het staat naast de naam en het adres van de EU-vertegenwoordiging.

Dit symbool geeft het serienummer aan.

Dit symbool geeft de versie van de begeleidende documentatie aan.

Dit symbool geeft de fabricagedatum aan.

Opslag- en transporttemperatuur

Dit symbool geeft het acceptabele temperatuurbereik aan voor opslag- en transportomgevingen.

Opslag- en transportvochtigheids graad

Dit symbool geeft het acceptabele bereik voor de vochtigheidsgraad aan voor opslag- en transportomgevingen.

Opslag- en transportdruk

Dit symbool geeft het acceptabele bereik voor de atmosferische druk aan voor opslag- en transportomgevingen.

Let op

Bij het afvoeren van het toestel of toebehoren, dient u rekening te houden met de plaatselijk geldende wettelijke voorschriften en de reglementen in het betreffende ziekenhuis ten aanzien van milieuverontreiniging.

Let op

Voor waarschuwingen en andere informatie over dit product raadpleegt u de Gebruiksaanwijzing voor de monitor en de IP-converteerder.

Let op

Houd bij installatie ten minste 4 cm vrij rondom de converterder, plus de hoeveelheid ruimte die is aangegeven voor de diverse apparaten. Zo zorgt u voor voldoende ventilatie en gemakkelijke toegang in geval van onderhoud of reparatie.

Voorzorgen voor gebruik

WAARSCHUWING

Ondersteunde monitoren

Deze eenheid is specifiek ontworpen voor gebruik met de monitoren uit de LMD-X310-serie.

Monteer de eenheid niet op andere monitoren, anders kunnen rook, brand, elektromagnetische interferentie enz. ontstaan.

WAARSCHUWING

Vloercontactdozen verboden

Wanneer u een vloercontactdoos gebruikt, kunnen er lekstromen optreden door slijtage van de aardverbinding van de vloercontactdoos. Dit kan tot elektrische schokken leiden. Sluit de monitor en de IP-converteerder niet aan op een vloercontactdoos.

Meervoudige montage

Gebruik de eenheid niet om meerdere IP-converteerders op een monitor te installeren, anders kunnen uitval en defecten optreden.

Richting

Installeer de IP-converteerder altijd met het voorpaneel naar boven en het aansluitpaneel naar beneden.

Onderhoud

• Maak het oppervlak van de eenheid schoon met isopropylalcohol met een concentratie van 50% tot 70% v/v of ethanol met een concentratie van 76,9% tot 81,4% v/v.
• Verwijder hardnekkig vuil met een zachte schoonmaakdoek die is bevochtigd met een mild schoonmaakmiddel dat is verdund met water. Maak dan schoon volgens de chemische methode hierboven. Gebruik geen benzeen, verdunner, zuurhoudende schoonmaakoplossingen, alkalische schoonmaakoplossingen, schurende schoonmaakmiddelen, chemisch behandelde doeken of andere vluchtige oplosmiddelen voor het schoonmaken of desinfecteren van de eenheid. Anders kunt u het oppervlak van de eenheid beschadigen.

Condensatie

Als de eenheid plotseling van een koude naar een warme plek wordt verplaatst, of als de omgevingstemperatuur plotseling stijgt, kan er vochtvorming optreden op de buitenkant van de eenheid. Dit heet condensatie. Als er condensatie optreedt, wacht dan tot deze condensatie is verdwenen voordat u de eenheid gaat gebruiken. Gebruik van de eenheid terwijl er condensatie aanwezig is, kan de andere aangesloten apparaten beschadigen.

Onderdelen van de eenheid

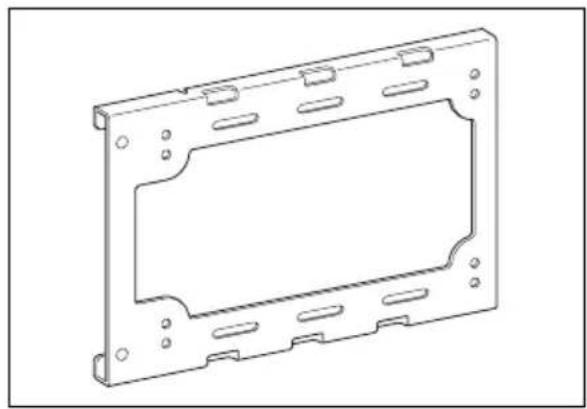

IPC-beugel

Bevestig deze op de onderzijde van de IP- converteerder.

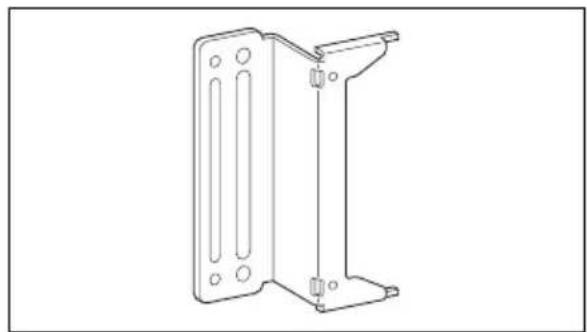

Bevestig deze op de monitor.

Gebruik deze bij het vastzetten van de eenheid op de monitor met de monitorvoet.

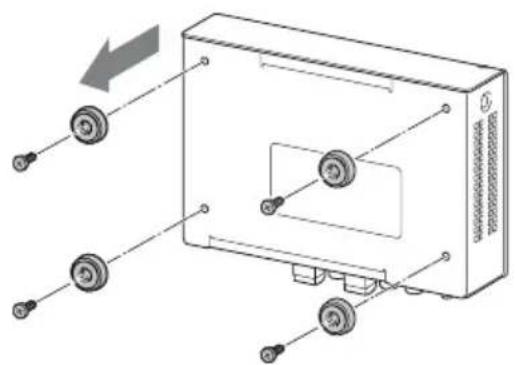

1 Verwijder de schroeven waarmee de voetjes (4) op de onderkant van de IP-converteerder vastzitten en verwijder de voetjes.

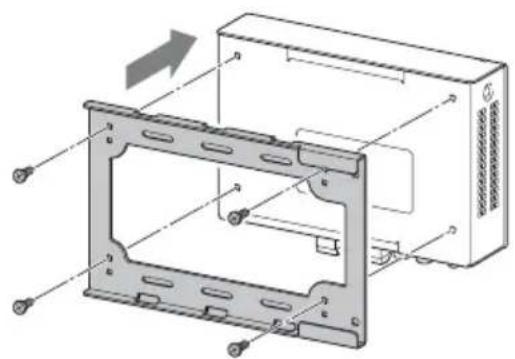

2 Met de schroeven die u bij stap 1 hebt verwijderd, bevestigt u de IPC-beugel op de IP-converteerder.

Wanneer u de monitor opstelt, bevestigt u de IPC-beugel op de IP-converteerder met het voorpaneel van de IP-converteerder naar boven en het aansluitpaneel naar beneden.

Bevestig de beugel met een van de volgende methoden:

• Gebruik de monitorvoet om de eenheid vast te zetten
• Bevestig de eenheid met de monitorvoet eraan vast

Let op

Hoewel de VESA-montageschroefgaten op de linker- en rechterzijde van de achterkant van de monitor gebruikt kunnen worden, u kunt niet beide zijden tegelijkertijd gebruiken en meerdere IP-converteerders bevestigen.

De monitorvoet gebruiken om de eenheid vast te zetten

Verwijder de monitorvoet en gebruik deze om de monitorbeugel vast te zetten tussen de voet en de monitor.

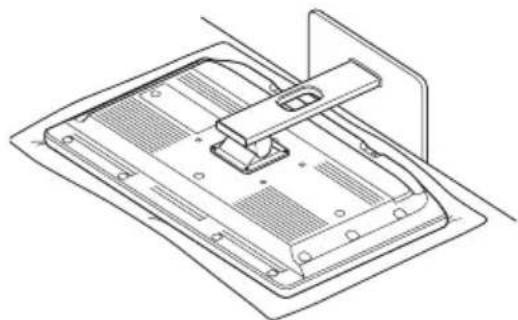

1 Leg de monitor ondersteboven op een zachte doek.

2 Verwijder de schroeven waarmee de monitorvoet vast zit en verwijder monitorvoet.

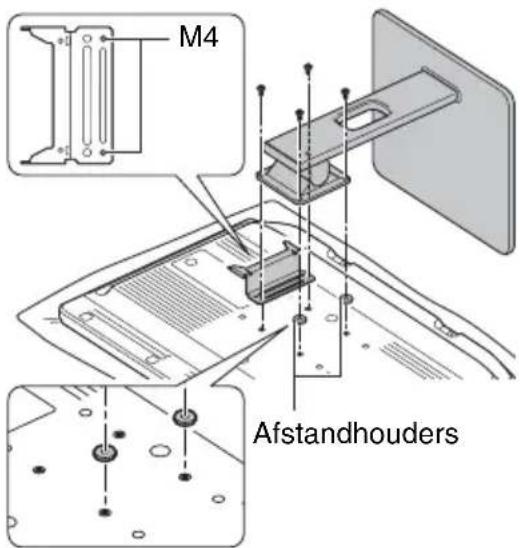

3 Lijn de M4-schroefgaten op de monitorvoet uit met de M4-schroefgaten op de achterkant van de monitor, steek de afstandhouders in de M4-gaten aan de andere kant en gebruik de schroeven om de monitorvoet weer op de monitor vast te zetten.

Na deze montage zet u de monitor weer rechtop voordat u de IP-converteerder gaat bevestigen (pagina6).

De eenheid bevestigen met de monitorvoet eraan vast

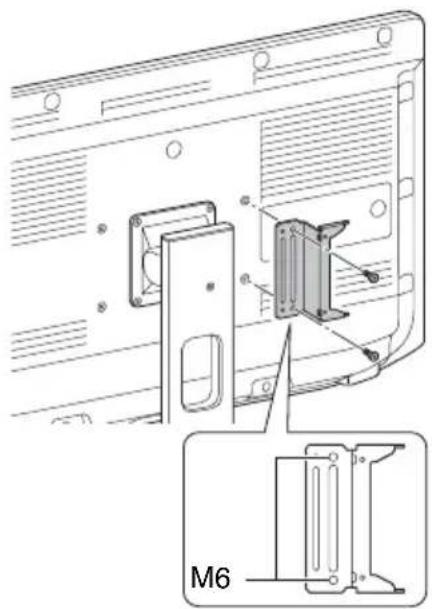

Lijn de M6-schroefgaten op de monitorbeugel uit met de M6-schroefgaten op de achterkant van de monitor en zet ze vast met de meegeleverde schroeven (M6×12). U kunt de monitorbeugel bevestigen terwijl de monitorvoet blijft zitten.

De IP-converteerder monteren

Let op

Installeer de IP-converteerder altijd met het voorpaneel naar boven en het aansluitpaneel naar beneden.

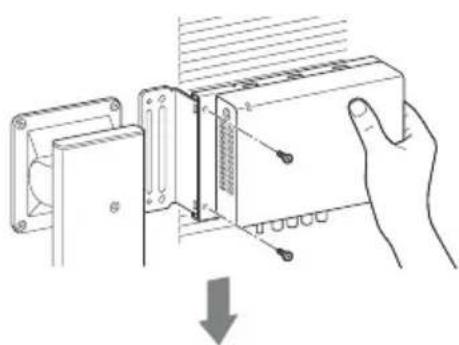

1 Schuif de IP-converteerder vanaf de zijkant op de monitorbeugel.

2 Zet de IPC-beugel vast met de meegeleverde schroeven (M4×8) terwijl u de beugel vasthoudt om hem te ondersteunen.

(Bij het bevestigen van de eenheid met de monitorvoet eraan vast)

Specifications

Opslag- en transportomstandigheden

Temperatuur

$$ - 2 0 ^ {\circ} \mathrm{C} \text { tot } + 6 0 ^ {\circ} \mathrm{C} $$

Vochtigheid

20% tot 90% (geen condensatie toegestaan)

Druk

700 hPa tot 1.060 hPa

Afmetingen

IPC-beugel

Ong. 194 × 123 × 10 mm

(B×H×D)

Monitorbeugel

Ong. 80 × 120 × 39 mm

Combinatie van beide beugels

Ong. 233 × 123 × 41 mm

(B×H×D, exclusief

uitsteeksels)

Afstandhouders

Ong. 15mm (diameter), 2mm

(dikte)

Gewicht

IPC-beugel

Ong. 130 g

Monitorbeugel

Ong. 150 g

Combinatie van beide beugels

Ong. 285 g

Afstandhouder

Ong. 2 g

Meegeleverde accessoires

Gebruiksaanwijzing (1)

Schroeven M4×8 (2)

Schroeven M6×12 (2)

Europe (Informatie voor

klanten in Europa) (1)

Ontwerp en specificaties kunnen zonder voorafgaande melding worden gewijzigd.

Opmerkingen

- Controleer altijd of de unit correct werkt alvorens deze te gebruiken. SONY KAN OM GEEN ENKELE REDEN ALS GEVOLG VAN SCHADE AAN DE UNIT AANSPRAKELIJK WORDEN GESTELD EN COMPENSEERT OF VERGOEDT NIET HET VERLIES VAN HUIDIGE OF TOEKOMSTIGE INKOMSTEN DOOR DEFECTEN AAN DE UNIT (TIJDENS DE GARANTIEPERIODE OF NA VERLOOP VAN DE GARANTIE).

- SONY KAN NIET AANSPRAKELIJK WORDEN GESTELD VOOR WELKE AANSPRAKEN DAN OOK DOOR GEBRUIKERS VAN DE UNIT OF DOOR DERDEN.

• SONY IS NIET AANSPRAKELIJK VOOR HET BEËINDIGEN OF NIET DOORGAAN VAN ENIGE DIENST MET BETREKKING TOT DEZE UNIT DIE HET GEVOLG IS VAN WELKE OMSTANDIGHEID DAN OOK.
