Tipo di prodotto	Adattatore SDI per proiettore Sony
Marca	Sony
Modello	BKM-PJ20
Dimensioni (L x A x P)	135 x 30 x 82 mm
Peso	Circa 0,2 kg
Alimentazione	+5 V (fornita dal proiettore)
Consumo elettrico	Basso, alimentato dal proiettore
Tipo di connettore	3G-SDI / HD-SDI / SDI (ingresso e uscita)
Segnali compatibili	3G-SDI, HD-SDI, SDI; fino a 4K (a seconda del proiettore)
Portata massima (3G-SDI)	70 m con cavo 5C-FB
Portata massima (HD-SDI)	100 m con cavo 5C-FB
Portata massima (SD-SDI)	200 m con cavo 5C-2V
Funzione principale	Consente la ricezione e il re-looping dei segnali SDI su un proiettore Sony compatibile
Installazione	Inserire nello slot per adattatore opzionale del proiettore
Manutenzione	Pulire con un panno morbido e asciutto; non utilizzare solventi
Sicurezza	Scollegare il proiettore prima di collegare/scollegare l'adattatore
Temperatura di funzionamento	0 °C a 40 °C (stima)
Umidità di funzionamento	20% a 80% (senza condensa, stima)
Accessori forniti	Manuale di istruzioni (1)
Paese di origine	Non specificato, probabilmente Giappone

Domande frequenti - BKM-PJ20 SONY

L'adattatore BKM-PJ20 è compatibile con tutti i proiettori Sony?

No, è progettato per proiettori Sony specifici dotati di uno slot per adattatore opzionale. Verificare la compatibilità nel manuale di istruzioni del proiettore.

Quali tipi di segnali SDI supporta l'adattatore?

Supporta i segnali 3G-SDI, HD-SDI e SDI (digitale seriale). I formati e le risoluzioni esatte dipendono dal proiettore utilizzato.

Come installare l'adattatore BKM-PJ20 nel proiettore?

Spegnere il proiettore e scollegare il cavo di alimentazione. Inserire l'adattatore nello slot per adattatore opzionale del proiettore. Consultare il manuale di istruzioni del proiettore per maggiori dettagli.

L'uscita SDI (OUT) è sempre attiva?

L'uscita OUT è attiva solo quando il proiettore è acceso. Viene disattivata in modalità standby e non è compatibile con la specifica ON-LINE.

Quale cavo utilizzare per una trasmissione a lunga distanza?

Per 3G-SDI, utilizzare un cavo coassiale 5C-FB (o equivalente) fino a 70 m. Per HD-SDI, fino a 100 m. Per SD-SDI, utilizzare 5C-2V fino a 200 m.

L'adattatore necessita di un'alimentazione esterna?

No, è alimentato direttamente dal proiettore tramite lo slot, a +5 V. Non è necessaria alcuna fonte di alimentazione aggiuntiva.

Posso utilizzare l'adattatore per segnali 3D o audio?

No, l'adattatore non è compatibile con segnali 3D né audio. Trasmette solo il segnale video digitale seriale.

Come effettuare la manutenzione dell'adattatore?

Pulirlo con un panno morbido e asciutto. Non utilizzare prodotti chimici, solventi o panni abrasivi. Prima della pulizia, scollegare il proiettore.

Cosa fare se l'immagine non viene visualizzata dopo l'installazione?

Verificare che l'adattatore sia inserito correttamente nello slot. Assicurarsi che il proiettore sia acceso e che il segnale SDI sia compatibile con l'adattatore e il proiettore.

L'adattatore è in garanzia?

Il manuale indica che Sony non si assume responsabilità per danni oltre la garanzia. Consultare i termini di garanzia forniti con il prodotto o chiedere al rivenditore.

MANUALE UTENTE BKM-PJ20 SONY

Leggere attentamente questo manuale prima di utilizzare l'unità, e conservarlo per riferimenti futuri.

Per i clienti in Europa, Australia e Nuova Zelanda

AVVERTENZA

Questo è un apparecchio compatibile con la classe A di CISPR 32 e come tale, in un ambiente residenziale, può causare interferenze radio.

Per i clienti in Europa

L'apparecchio non deve essere utilizzato in aree residenziali.

Introduzione

• Questo adattatore opzionale è stato ideato per l'uso con un proiettore prodotto da Sony.
• Consultare le istruzioni per l'uso del proiettore prima dell'uso e verificare sempre che questa unità possa essere utilizzata con il proiettore.
• Durante l'uso, questa unità deve essere installata nello slot dell'adattatore opzionale del proiettore. Per informazioni su come installare, consultare le istruzioni per l'uso del proiettore.

Nota

Prima di collegare/scollegare questa unità e il proiettore, spegnere il proiettore e scollegare il cavo di alimentazione.

Sistema di segnali disponibile

1) Compatibile anche con frame rate 1/1,001.
2) Compatible con 4:4:4 YCbCr a 10 bit e 4:4:4 RGB a 10 bit.
3) Compatible con 4:2:2 YCbCr a 10 bit.
* Non compatibile con i segnali 3D e i segnali audio.

Nella tabella viene riportato il numero massimo di segnali supportati dall'adattatore. È possibile che non tutti i dispositivi collegati a questo adattatore visualizzino correttamente tutti i segnali.

Per informazioni sui formati del segnale supportati dall'adattatore, consultare le istruzioni per l'uso del proiettore utilizzato con il presente adattatore.

Caratteristiche tecniche

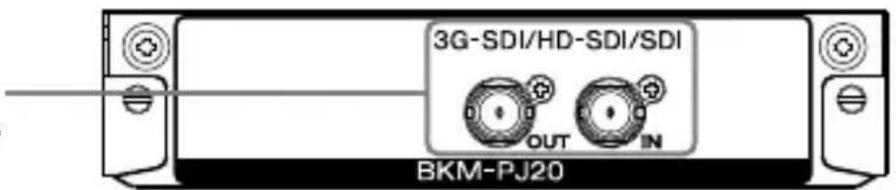

Ingressi e uscite

3G-SDI/HD-SDI/SDI (componente digitale seriale):

consente di visualizzare sullo schermo del proiettore i segnali immessi nel terminale IN.

Consente di immettere segnali nel terminale IN (ingresso digitale seriale) e di trasmetterli mediante il terminale OUT (uscita del monitor).

Nota

• Se il proiettore è acceso viene trasmesso il segnale OUT. Quest'ultimo non viene trasmesso nel modo di attesa.
• Il segnale OUT non è conforme alle specifiche del segnale ON-LINE.

Dimensioni (l/a/p, escluse sporgenze)

$$ 1 3 5 \times 3 0 \times 8 2 \mathrm{mm} $$

Peso circa 0,2 kg

Requisiti di alimentazione

$$ + 5 \mathrm{V} (\text { f o r n i t i d a l p r o i e t t o r e }) $$

Distanza di trasmissione

3G-SDI : 70 m max. (Con cavi coassiali 5C-FB (Fujikura. Inc.) o equivalenti.)

HD-SDI : 100 m max. (Con cavi coassiali 5C-FB (Fujikura. Inc.) o equivalenti)

SD-SDI : 200 m max. (Con cavi coassiali 5C-2V (Fujikura. Inc.) o equivalenti.)

Accessori in dotazione

Istruzioni per l'uso (questo manuale) (1)

Il progetto e le caratteristiche tecniche sono soggetti a modifiche senza necessità di previa notifica.

Note

• Verificare sempre che l'apparecchio stia funzionando correttamente prima di usarlo. LA SONY NON SARÀ RESPONSABILE DI DANNI DI QUALSIASI TIPO, COMPRESI, MA SENZA LIMITAZIONE A, RISARCIMENTI O RIMBORSI A CAUSA DELLA PERDITA DI PROFITTI ATTUALI O PREVISTI DOVUTA A GUASTI DI QUESTO APPARECCHIO, SIA DURANTE IL PERIODO DI VALIDITÀ DELLA GARANZIA SIA DOPO LA SCADENZA DELLA GARANZIA, O PER QUALUNQUE ALTRA RAGIONE.
• SONY NON SARÀ RESPONSABILE PER RICHIESTE O RICORSI DI NESSUN TIPO PRESENTATI DA UTENTI DI QUESTO APPARATO O DA TERZI.
• SONY NON SARÀ RESPONSABILE PER LA CANCELLAZIONE O LA MANCATA CONTINUAZIONE PER QUALSIASI CAUSA O CIRCOSTANZA DI SERVIZI CORRELATI A QUESTO APPARATO.
