ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ VideoFlex HD Micro Laserliner

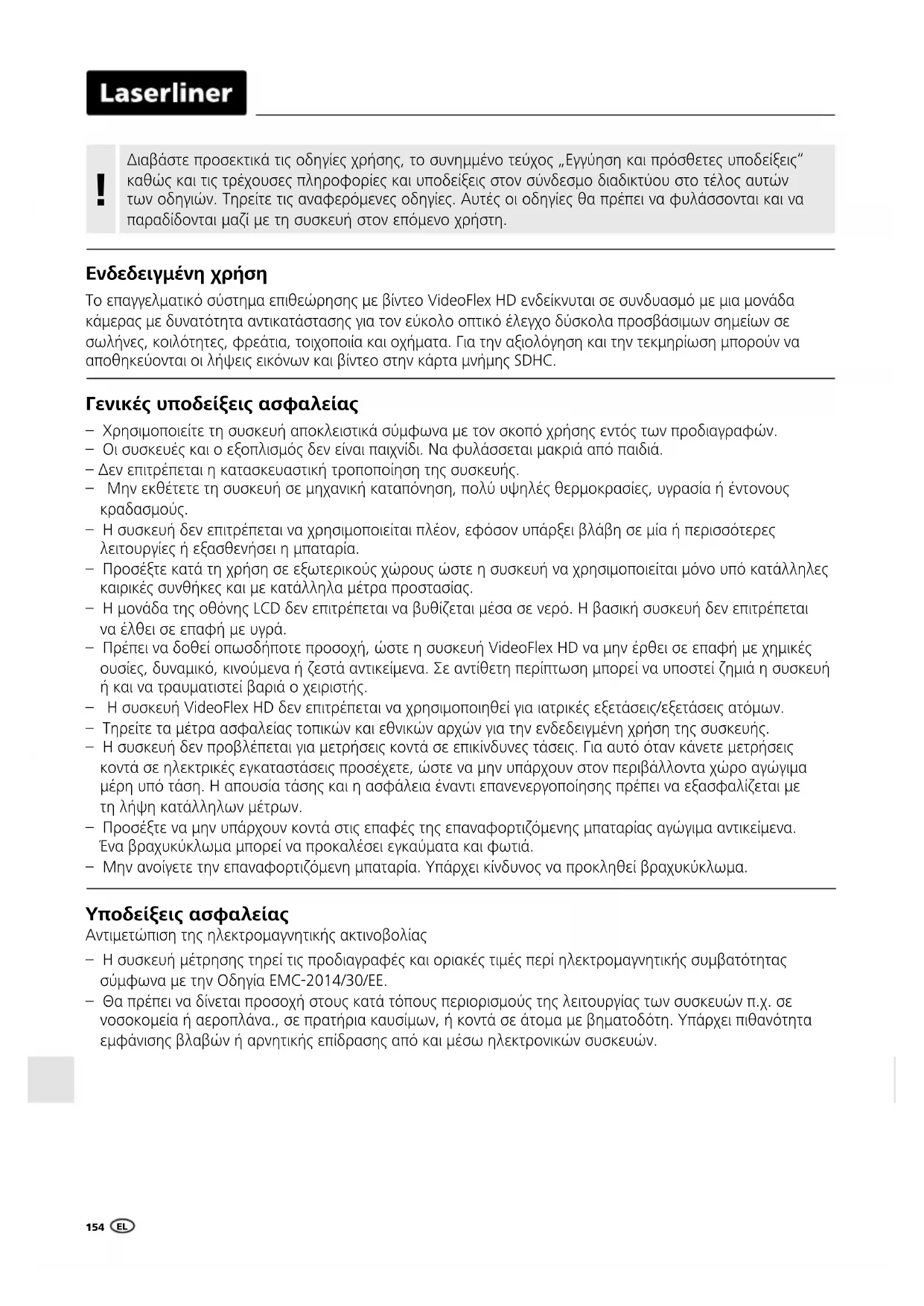

– Η συσκευή μέτρησης τηρεί τις προδιαγραφές και οριακές τιμές περί ηλεκτρομαγνητικής συμβατότητας σύμφωνα με την Οδηγία EMC-2014/30/EΕ. – Θα πρέπει να δίνεται προσοχή στους κατά τόπους περιορισμούς της λειτουργίας των συσκευών π.χ. σε νοσοκομεία ή αεροπλάνα., σε πρατήρια καυσίμων, ή κοντά σε άτομα με βηματοδότη. Υπάρχει πιθανότητα εμφάνισης βλαβών ή αρνητικής επίδρασης από και μέσω ηλεκτρονικών συσκευών. Γενικές υποδείξεις ασφαλείας – Χρησιμοποιείτε τη συσκευή αποκλειστικά σύμφωνα με τον σκοπό χρήσης εντός των προδιαγραφών. – Οι συσκευές και ο εξοπλισμός δεν είναι παιχνίδι. Να φυλάσσεται μακριά από παιδιά. – Δεν επιτρέπεται η κατασκευαστική τροποποίηση της συσκευής. – Μην εκθέτετε τη συσκευή σε μηχανική καταπόνηση, πολύ υψηλές θερμοκρασίες, υγρασία ή έντονους κραδασμούς. – Η συσκευή δεν επιτρέπεται να χρησιμοποιείται πλέον, εφόσον υπάρξει βλάβη σε μία ή περισσότερες λειτουργίες ή εξασθενήσει η μπαταρία. – Προσέξτε κατά τη χρήση σε εξωτερικούς χώρους ώστε η συσκευή να χρησιμοποιείται μόνο υπό κατάλληλες καιρικές συνθήκες και με κατάλληλα μέτρα προστασίας. – Η μονάδα της οθόνης LCD δεν επιτρέπεται να βυθίζεται μέσα σε νερό. Η βασική συσκευή δεν επιτρέπεται να έλθει σε επαφή με υγρά. – Πρέπει να δοθεί οπωσδήποτε προσοχή, ώστε η συσκευή VideoFlex HD να μην έρθει σε επαφή με χημικές ουσίες, δυναμικό, κινούμενα ή ζεστά αντικείμενα. Σε αντίθετη περίπτωση μπορεί να υποστεί ζημιά η συσκευή ή και να τραυματιστεί βαριά ο χειριστής. – Η συσκευή VideoFlex HD δεν επιτρέπεται να χρησιμοποιηθεί για ιατρικές εξετάσεις/εξετάσεις ατόμων. – Τηρείτε τα μέτρα ασφαλείας τοπικών και εθνικών αρχών για την ενδεδειγμένη χρήση της συσκευής. – Η συσκευή δεν προβλέπεται για μετρήσεις κοντά σε επικίνδυνες τάσεις. Για αυτό όταν κάνετε μετρήσεις κοντά σε ηλεκτρικές εγκαταστάσεις προσέχετε, ώστε να μην υπάρχουν στον περιβάλλοντα χώρο αγώγιμα μέρη υπό τάση. Η απουσία τάσης και η ασφάλεια έναντι επανενεργοποίησης πρέπει να εξασφαλίζεται με τη λήψη κατάλληλων μέτρων. – Προσέξτε να μην υπάρχουν κοντά στις επαφές της επαναφορτιζόμενης μπαταρίας αγώγιμα αντικείμενα. Ένα βραχυκύκλωμα μπορεί να προκαλέσει εγκαύματα και φωτιά. – Μην ανοίγετε την επαναφορτιζόμενη μπαταρία. Υπάρχει κίνδυνος να προκληθεί βραχυκύκλωμα. Ενδεδειγμένη χρήση Το επαγγελματικό σύστημα επιθεώρησης με βίντεο VideoFlex HD ενδείκνυται σε συνδυασμό με μια μονάδα κάμερας με δυνατότητα αντικατάστασης για τον εύκολο οπτικό έλεγχο δύσκολα προσβάσιμων σημείων σε σωλήνες, κοιλότητες, φρεάτια, τοιχοποιία και οχήματα. Για την αξιολόγηση και την τεκμηρίωση μπορούν να αποθηκεύονται οι λήψεις εικόνων και βίντεο στην κάρτα μνήμης SDHC. Διαβάστε προσεκτικά τις οδηγίες χρήσης, το συνημμένο τεύχος „Εγγύηση και πρόσθετες υποδείξεις“ καθώς και τις τρέχουσες πληροφορίες και υποδείξεις στον σύνδεσμο διαδικτύου στο τέλος αυτών των οδηγιών. Τηρείτε τις αναφερόμενες οδηγίες. Αυτές οι οδηγίες θα πρέπει να φυλάσσονται και να παραδίδονται μαζί με τη συσκευή στον επόμενο χρήστη.

Υποδείξεις ασφαλείας Αντιμετώπιση της ηλεκτρομαγνητικής ακτινοβολίαςVideoFlex HD

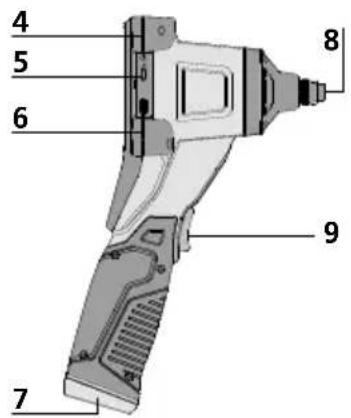

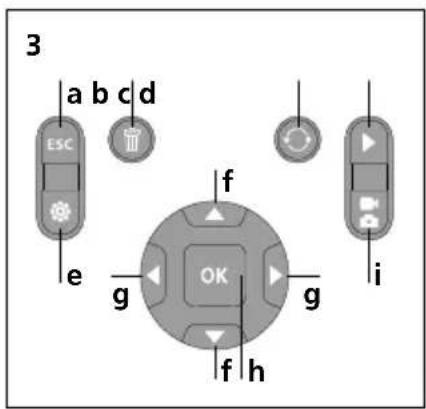

Οθόνη LCD ON/OFF Άμεσα πλήκτρα Υποδοχή φόρτισης Διεπαφή USB Type-C Είσοδος κάρτας Micro SD Θήκη επαναφορτιζόμενης

Σύνδεση μονάδας κάμερας Μπροστινό πλήκτρο Φωτισμός LED + / - Πλήκτρο λήψης /

Διαγραφή λήψεων Περιστροφή 180° / Αντικατοπτρισμός Φάκελος μέσων Λειτουργία ρύθμισης Zoom + / -

Πριν από την αφαίρεση της Micro-SD κάρτας πρέπει να έχει απενεργοποιηθεί η συσκευή.

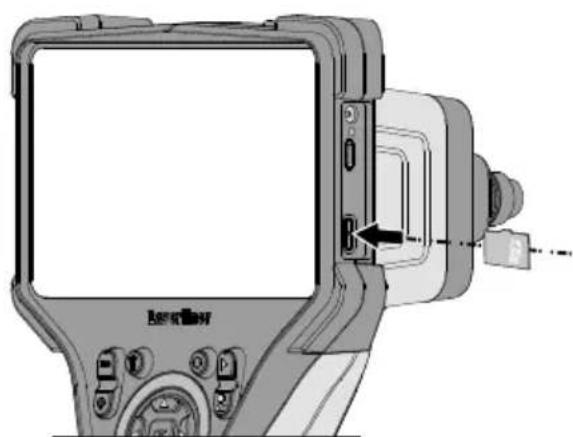

Για να εισάγετε την κάρτα Micro-SD ανοίξτε προηγουμένως το λαστιχένιο κάλυμμα και εισάγετε την κάρτα αποθήκευσης με τον τρόπο που φαίνεται στην εικόνα. Χωρίς μέσο αποθήκευσης δεν είναι δυνατή η εγγραφή δεδομένων.

Εισάγετε την κάρτα Micro-SD

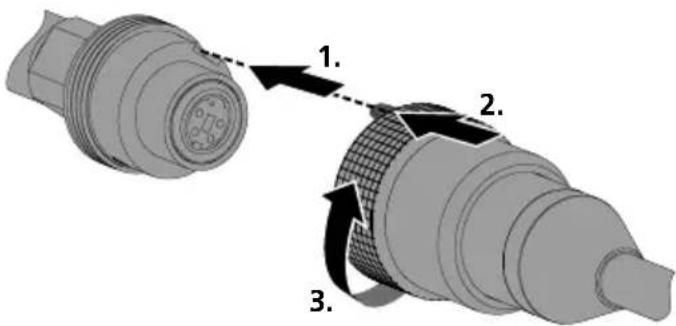

Σύνδεση εύκαμπτου σωλήνα Θέση σε λειτουργία

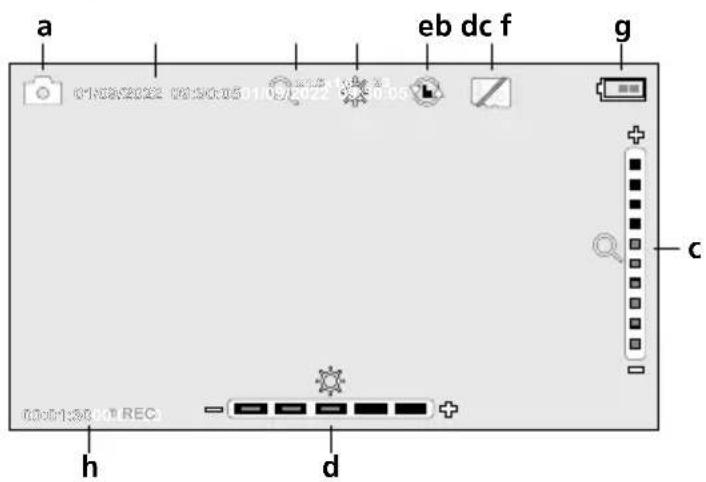

Λήψη εικόνας- / βίντεο Τρέχουσα ημερομηνία/ Τρέχουσα ώρα

Φωτισμός LED Περιστροφή 180° / Αντικατοπτρισμός Τοποθετήστε κάρτα μνήμης SD Κατάσταση μπαταρίας REC: Λήψη σε λειτουργία x 1.6x 1.63301/09/2022 09:30:0501/09/2022 09:30:0500:01:3000:01:30 REC

Η συσκευή διαθέτει επαναφορτιζόμενη μπαταρία που μπορεί να αντικαθίσταται. Επικοινωνήστε με το τοπικό ειδικό κατάστημα ή απευθυνθείτε στο τμήμα σέρβις της UMAREX-LASERLINER.

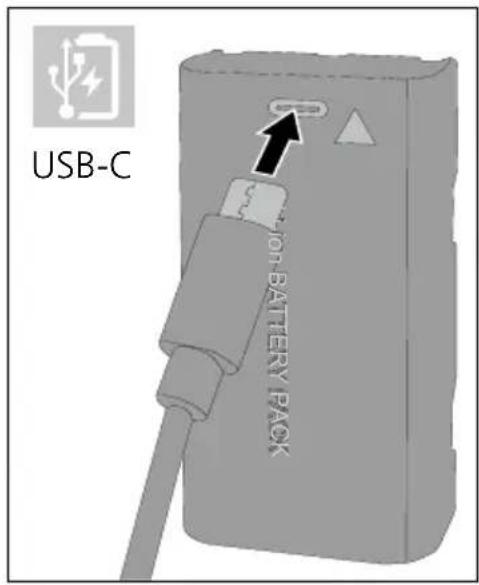

Χειρισμός τροφοδοτικού / επαναφορτιζόμενη μπαταρία ιόντων λιθίου – Η επαναφορτιζόμενη μπαταρία μπορεί να φορτιστεί στη συσκευή με το συνοδευτικό τροφοδοτικό 9V ή εξωτερικά μέσω της υποδοχής USB-C που είναι ενσωματωμένη στην επαναφορτιζόμενη μπαταρία με ένα στάνταρ τροφοδοτικό USB-C. – Το τροφοδοτικό/Ο φορτιστής επιτρέπεται να χρησιμοποιείται μόνο μέσα σε κλειστούς χώρους και δεν πρέπει να εκτίθεται σε υγρασία ή σε βροχή, επειδή υπάρχει κίνδυνος ηλεκτροπληξίας. – Πριν από τη χρήση της συσκευής φορτίστε πλήρως την επαναφορτιζόμενη μπαταρία της συσκευής. – Συνδέστε το τροφοδοτικό/φορτιστή στο δίκτυο ρεύματος και την υποδοχή σύνδεσης της επαναφορτιζόμενης μπαταρίας της συσκευής. Χρησιμοποιείτε μόνο το τροφοδοτικό/φορτιστή που εσωκλείεται. Σε περίπτωση χρήσης λάθος τροφοδοτικού/φορτιστή, η εγγύηση παύει να ισχύει. – Κατά τη διάρκεια φόρτισης της συσκευής, η LED ανάβει κόκκινη. Η διαδικασία φόρτισης έχει ολοκληρωθεί μόλις η LED ανάψει πράσινη. – Κατά τη διάρκεια φόρτισης της επαναφορτιζόμενης μπαταρίας, η LED ανάβει κόκκινη. Η διαδικασία φόρτισης ολοκληρώθηκε, όταν σβήσει η LED.

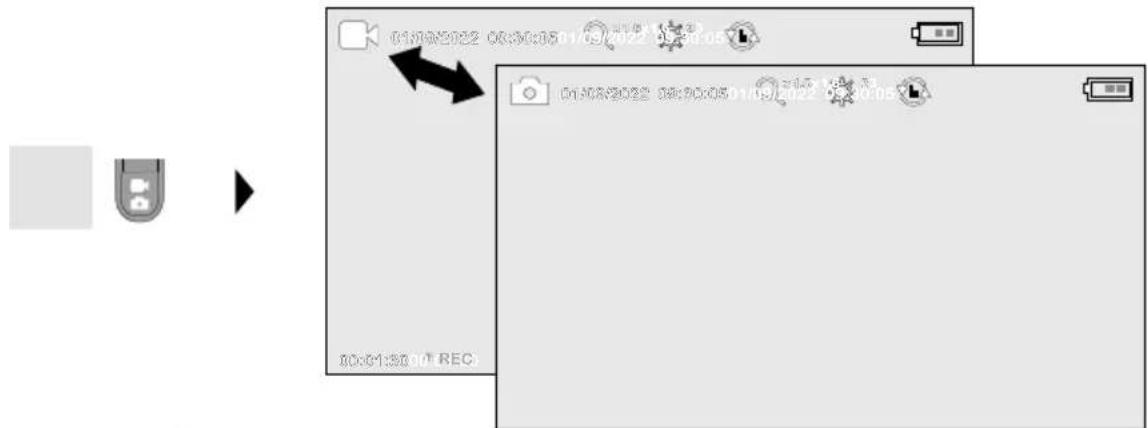

Λειτουργία εγγραφής: Μεταγωγή Λήψη Εικόνας / Βίντεο

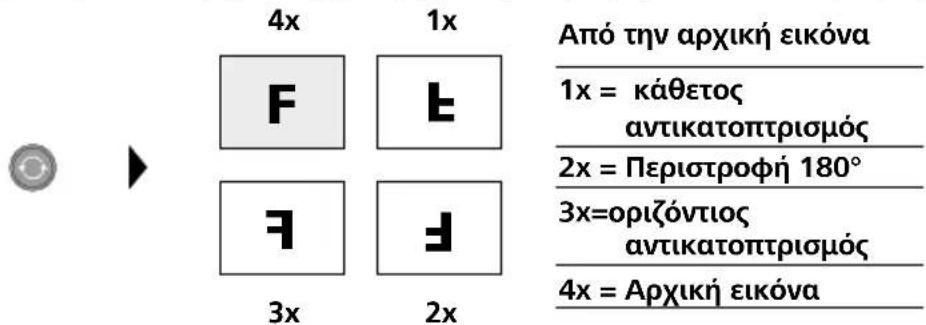

1x4x 2x3x 1x = κάθετος αντικατοπτρισμός 2x = Περιστροφή 180° 3x = οριζόντιος αντικατοπτρισμός 4x = Αρχική εικόνα Από την αρχική εικόνα Ρυθμίστε την κεφαλή της κάμερας από τον εύκαμπτο σωλήνα και οδηγείστε την στην επιθυμητή θέση. Σε περίπτωση ανεπαρκούς φωτισμού ενεργοποιήστε τον φωτισμό LED. Μεγεθύνετε απομακρυσμένα ή μικρά αντικείμενα. Με τη χειροκίνητη περιστροφή εικόνας μπορεί η εικόνα στην οθόνη να περιστραφεί κατά 180°. Πιέζοντας σύντομα το πλήκτρο ΟΚ γίνεται λήψη της εικόνας ή του βίντεο και αποθηκεύεται στην κάρτα SD. Με νέο πάτημα τερματίζεται η λήψη.

Λειτουργία εγγραφής: Περιστροφή / Αντικατοπτρισμός

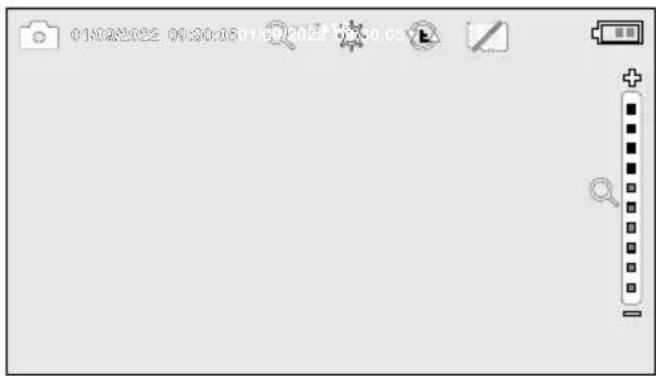

Λειτουργία εγγραφής: Μεγέθυνση

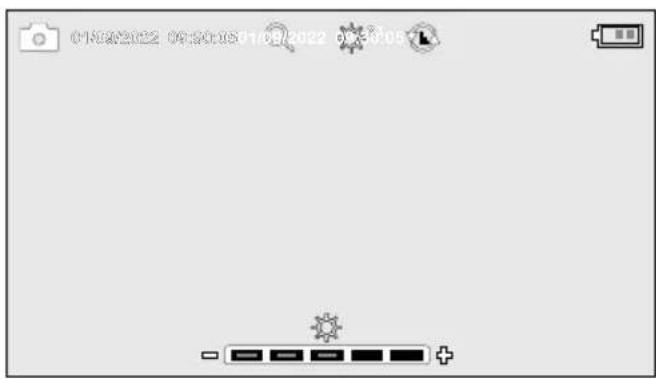

Λειτουργία εγγραφής: Φωτισμός LED

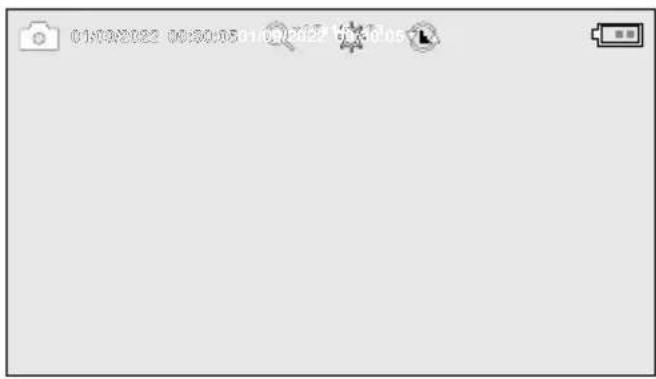

Λειτουργία εγγραφής: Λήψη φωτογραφιών/βίντεο

EL00:05:30 00:00:35 Φάκελος μέσων 001/021 01/09/2022 09:30:0501/09/2022 09:30:0501/09/2022 09:30:05 Φάκελος μέσων 001/021 ΠροειδοποίησηΔιαγραφή αρχείου;Ναι Όχι Πιέζοντας το πλήκτρο „a“ διακόπτεται η αναπαραγωγή. Οι λήψεις μπορούν να διαγραφούν σε πλήρη οθόνη και στην προβολή της συλλογής. Η διαδικασία διαγραφής δεν μπορεί να ανακληθεί. Με τη μορφοτύπηση των μέσων αποθήκευσης μπορούν να διαγραφούν όλα τα αρχεία και οι φάκελοι. Βλέπε και σημείο „7.4 Ρυθμίσεις συστήματος“. Πιέζοντας το πλήκτρο „d“ ενεργοποιείται ο φάκελος μέσων. Με πάτημα του πλήκτρου „OK“ εμφανίζεται η επιλεχθείσα εικόνα ή το βίντεο σε ολόκληρη την οθόνη. Με τα πλήκτρα βέλη μπορείτε να πλοηγείτε στον φάκελο μέσων και σε ολόκληρη την οθόνη. Πιέζοντας το πλήκτρο „a“ κλείνει η λειτουργία αναπαραγωγής.

Λειτουργία αναπαραγωγής: Αναπαραγωγή

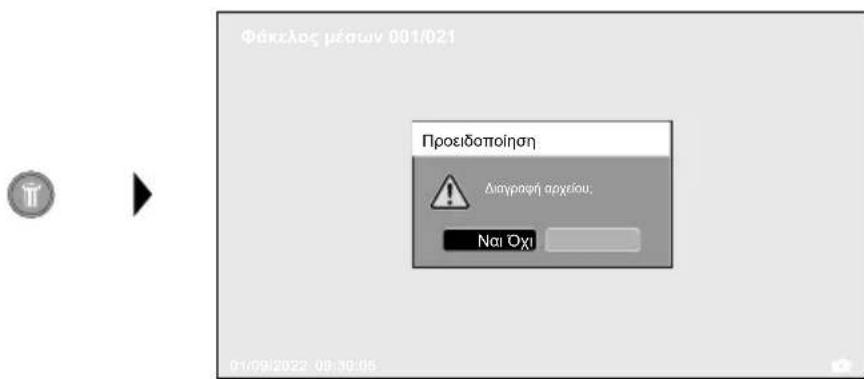

Λειτουργία αναπαραγωγής: Διαγραφή εγγραφής

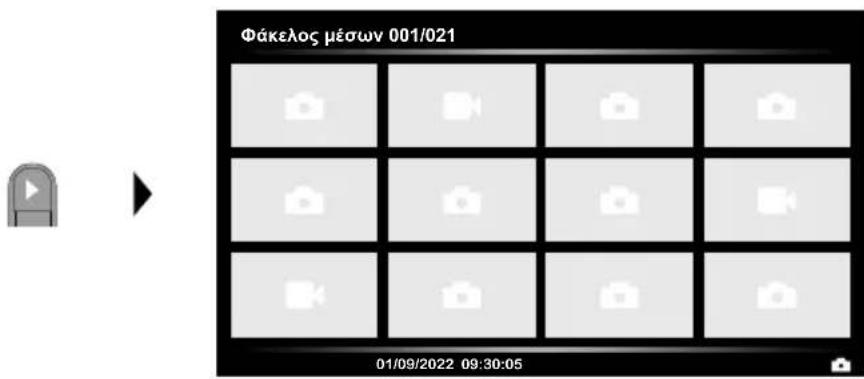

Λειτουργία αναπαραγωγής: Αναπαραγωγή/προβολή εγγραφών βίντεο/φωτογραφιών

ELVideoFlex HD Εδώ μπορεί να επιλεγεί εάν θα εμφανίζεται χρονοσήμανση στις

Η ώρα και η ημερομηνία μπορεί να ρυθμιστεί με τα πλήκτρα βέλους. Για το μπροστινό πλήκτρο, μπορούν να ρυθμιστούν οι παρακάτω λειτουργίες: Εικόνα / βίντεο, περιστροφή εικόνας, φωτισμός και ζουμ. Η προεπιλεγμένη ρύθμιση είναι εικόνα / βίντεο. Η φωτεινότητα οθόνης μπορεί να ρυθμιστεί σε τρία επίπεδα. Οθόνη / ΠλήκτραΗμερομηνία / ΏραΓλώσσαΡυθμίσεις συστήματοςΠληροφορίες συστήματοςΜενούΡυθμίσειςΧρονική σφραγίδαΟθόνη / ΠλήκτραΗμερομηνία / ΏραΓλώσσαΡυθμίσεις συστήματοςΠληροφορίες συστήματοςΜενούΦωτεινότητα οθόνηςΜπροστινό πλήκτρο Για να επιστρέψετε στη λειτουργία εγγραφής πατήστε επανειλημμένα το πλήκτρο ESC.

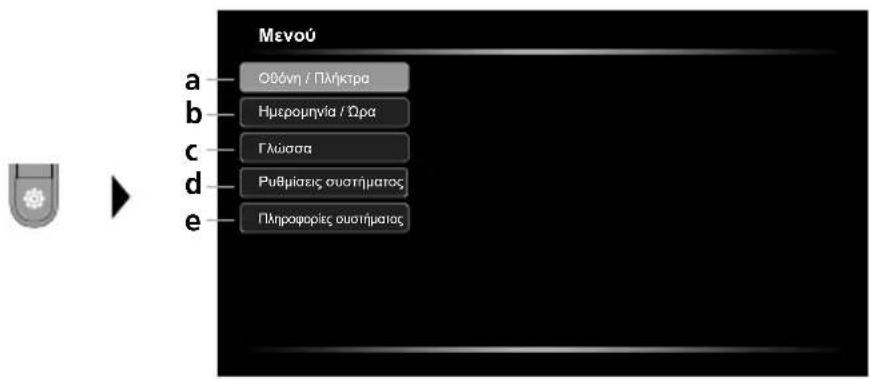

Ρύθμιση φωτεινότητας οθόνης / Διαμόρφωση μπροστινού πλήκτρου Ρύθμιση Ημερομηνίας/Ώρας. Αλλαγή γλώσσας (EN, DE, JP, FR, IT, PT, ES, NL) Ρύθμιση συστήματος Έκδοση υλικολογισμικού/υλικού Οθόνη / ΠλήκτραΗμερομηνία / ΏραΓλώσσαΡυθμίσεις συστήματοςΠληροφορίες συστήματοςΜενού

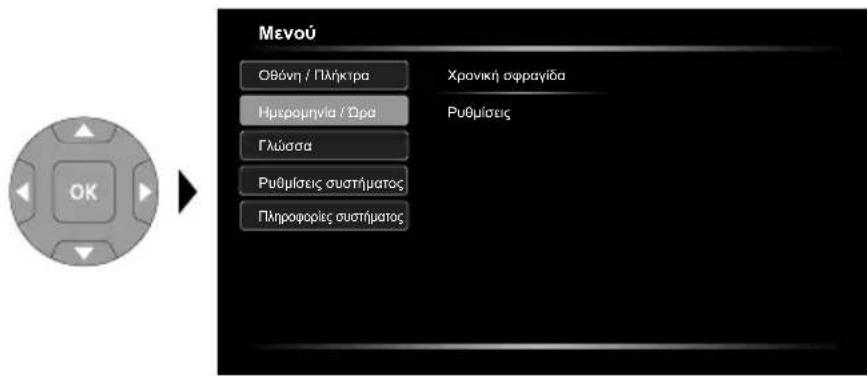

Λειτουργία ρύθμισης: Ημερομηνία / Ώρα

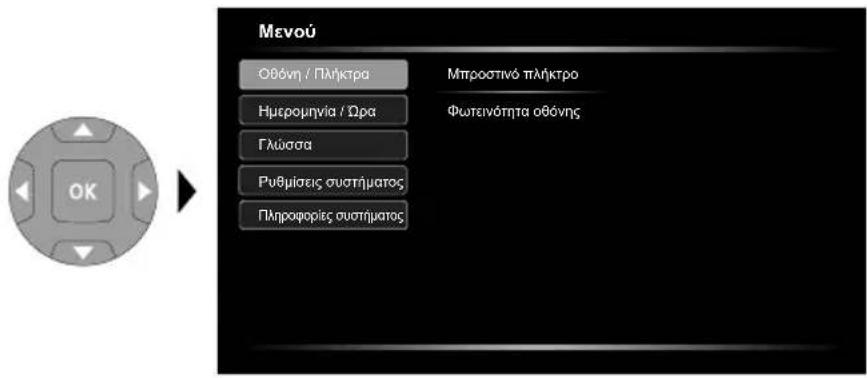

Λειτουργία ρύθμισης: Οθόνη / Πλήκτρα

ELΗ κάμερα μπορεί να χρησιμοποιηθεί ως webcam μέσω της υποδοχής USB-C με έναν υπολογιστή. Λειτουργία Webcam Οι πληροφορίες προϊόντος αναφέρονται σε αυτό το μενού. Η επιθυμητή γλώσσα μπορεί να ρυθμιστεί σε αυτό το μενού. Οθόνη / ΠλήκτραΗμερομηνία / ΏραΓλώσσαΡυθμίσεις συστήματοςΠληροφορίες συστήματος Software: V1.00Hardware: V1.00Οθόνη / ΠλήκτραΗμερομηνία / ΏραΓλώσσαΡυθμίσεις συστήματοςΠληροφορίες συστήματος Αυτ. ΑπενεργοποίησηΜορφοποίηση Κάρτα SDΣτάνταρ ρυθμίσειςΕνημέρωση υλικολογισμικούΟθόνη / ΠλήκτραΗμερομηνία / ΏραΓλώσσαΡυθμίσεις συστήματοςΠληροφορίες συστήματος DeutschEnglish FrançaisItalianoPortuguêsEspañolNederlands Μεταφορά δεδομένων USB Τα αποθηκευμένα δεδομένα στην κάρτα μνήμης SD μπορούν να μεταφερθούν είτε με έναν αναγνώστη καρτών ή και απευθείας μέσω μίας θύρας USB σε έναν Η/Υ. Πληροφορίες για τη σύνδεση μεταξύ υπολογιστή και προσαρμογέα καρτών ή αναγνώστη καρτών μπορείτε να βρείτε στο εγχειρίδιο του αναγνώστη καρτών. Όλα τα δεδομένα στην κάρτα SD διαγράφονται. Αυτή η διαδικασία δεν μπορεί να ανακληθεί. Δεν ακολουθεί άλλη ερώτηση για την επιβεβαίωση της διαδικασίας.

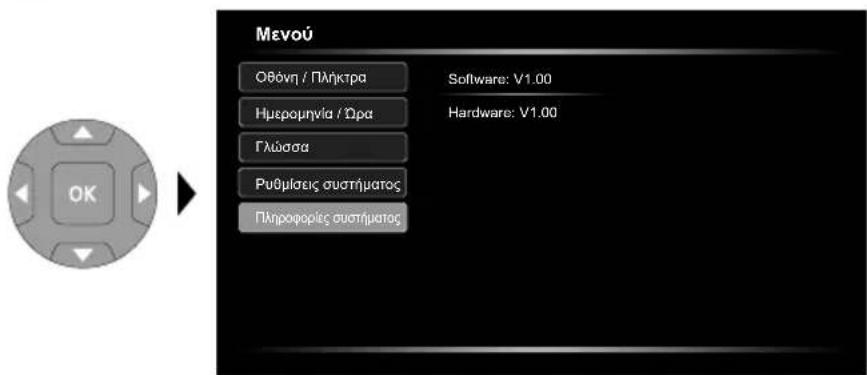

Λειτουργία ρύθμισης: Πληροφορίες συστήματος

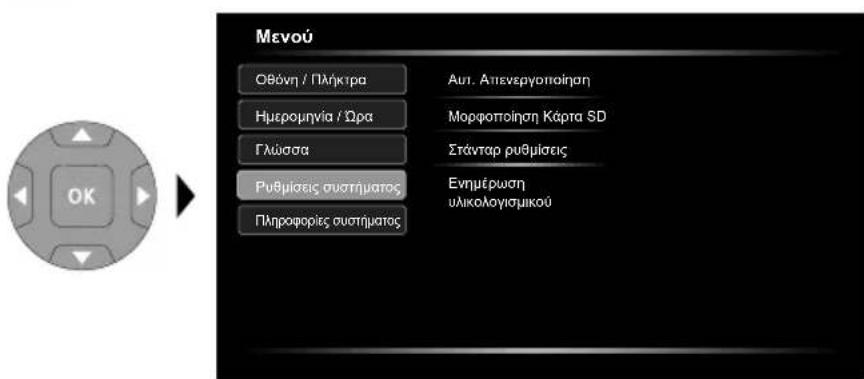

Λειτουργία ρύθμισης: Ρυθμίσεις συστήματος

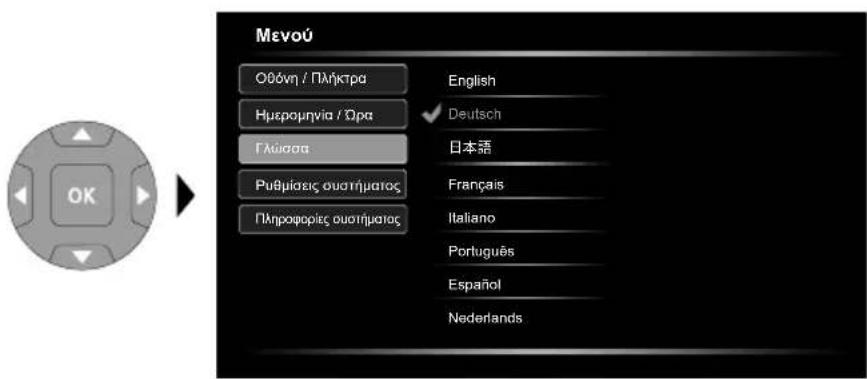

Λειτουργία ρύθμισης: Αλλαγή γλώσσας (EN, DE, JP, FR, IT, PT, ES, NL)

ELVideoFlex HD Οδηγίες σχετικά με τη συντήρηση και φροντίδα Καθαρίζετε όλα τα στοιχεία με ένα ελαφρώς υγρό πανί και αποφεύγετε τη χρήση δραστικών καθαριστικών και διαλυτικών μέσων. Αφαιρείτε την/τις μπαταρία/ες πριν από μία αποθήκευση μεγάλης διαρκείας. Αποθηκεύετε τη συσκευή σε έναν καθαρό, ξηρό χώρο. Κανονισμοί ΕΕ και ΗΒ και απόρριψη Η συσκευή πληροί όλα τα αναγκαία πρότυπα για την ελεύθερη κυκλοφορία προϊόντων εντός της ΕΕ και του ΗΒ. Αυτό το προϊόν, μαζί με τα αξεσουάρ και τη συσκευασία, είναι μια ηλεκτρική συσκευή που πρέπει, σύμφωνα με τις ευρωπαϊκές οδηγίες και τις οδηγίες του ΗΒ για ηλεκτρικές και ηλεκτρονικές συσκευές στο τέλος του κύκλου ζωής τους, για τις μπαταρίες και τις συσκευές, να προσάγονται σε ανακύκλωση, για να ανακτώνται πολύτιμες πρώτες ύλες. Περαιτέρω υποδείξεις ασφαλείας και πρόσθετες υποδείξεις στην ιστοσελίδα: https://packd.li/ll/ajz/in Τεχνικα χαρακτηριςτικα Με επιφύλαξη τεχνικών αλλαγών. 24W36 Τύπος οθόνης 5" Έγχρωμη οθόνη TFT Ανάλυση οθόνης 1280 x 720 pixel Ανάλυση φωτογραφιών /

1280 x 720 pixel Τύπος φωτογραφιών / τύπος

JPEG, MPEG-4 Μνήμη Micro-SD κάρτα αποθήκευσης έως 32 GB Κατηγορία προστασίας IP 54 Συνδέσεις USB Typ C Γλώσσα μενού DE, EN, ES, FR, IT, JA, NL, PT Λειτουργίες Αυτόματη απενεργοποίηση, Περιστροφή εικόνας 180°, Αντικατοπτρισμός εικόνας, Λήψη εικόνας, Ψηφιακή μεγέθυνση 1-2x, Ρολόι πραγματικού χρόνου, Συσκευή μαζικής αποθήκευσης USB, Καταγραφή βίντεο Λειτουργία δικτύου Ναι Παροχή ρεύματος Επαναφορτιζόμενη μπαταρία ιόντων - λιθίου 7,4V / 2,6Ah / 19,24Wh Τροφοδοτικό 9V/DC / 2A Διάρκεια λειτουργίας περ. 5 ώρες Χρόνος φόρτισης περ. 3 ώρες Συνθήκες εργασίας 0°C … 50°C, Υγρασία αέρα μέγ. 80% rH, χωρίς συμπύκνωση, Ύψος εργασίας μέγ. 2000 m πάνω από το μέσο επίπεδο της θάλασσας Συνθήκες αποθήκευσης -10°C … 70°C, Υγρασία αέρα μέγ. 80% rH, χωρίς συμπύκνωση Διαστάσεις (Π x Υ x Β) 310 x 210 x 140 mm (συμπεριλ. βάση) Βάρος 956 g (μαζί με επαναφορτιζόμενη μπαταρία)
