Tipo di prodotto	Videocamera di ispezione
Marca	Laserliner
Modello	VideoFlex HD Micro
Dimensioni (L x A x P)	310 x 210 x 140 mm (supporto incluso)
Peso	956 g (con batteria)
Alimentazione	Batteria Li-ion 3,7 V / 2,6 Ah + adattatore di rete 9 V CC / 2 A
Autonomia	Circa 5 ore
Tempo di ricarica	Circa 3 ore
Schermo	5 pollici TFT a colori, risoluzione 1280 x 720 pixel
Risoluzione foto/video	1280 x 720 pixel
Formato file	JPEG (foto), MPEG-4 (video)
Supporto di memoria	Scheda micro SD fino a 32 GB (non inclusa)
Grado di protezione	IP54 (solo testa della videocamera)
Connessioni	USB Type-C (ricarica e trasferimento dati)
Funzioni principali	Registrazione foto/video, zoom digitale x1-x2, rotazione 180°, riflessione, illuminazione LED regolabile, funzione webcam, spegnimento automatico
Manutenzione	Pulire con un panno leggermente umido; non utilizzare solventi o prodotti abrasivi; rimuovere la batteria per una conservazione prolungata
Istruzioni di sicurezza	Non utilizzare in prossimità di tensioni pericolose; non immergere lo schermo; non utilizzare per esami medici; evitare il contatto con prodotti chimici o parti in movimento
Ricambi e riparabilità	Batteria sostituibile (contattare il servizio clienti); scheda micro SD rimovibile; privilegiare la riparazione o la donazione
Lingue del menu	DE, EN, ES, FR, IT, JA, NL, PT
Produttore	Umarex GmbH & Co. KG - Laserliner, Germania

Domande frequenti - VideoFlex HD Micro Laserliner

Come ricaricare la batteria della VideoFlex HD Micro?

La batteria si ricarica tramite l'adattatore di rete 9 V fornito collegato all'apparecchio, oppure tramite la porta USB-C esterna della batteria con un adattatore USB-C standard. Durante la ricarica, il LED è rosso; diventa verde al termine della ricarica (o si spegne a seconda del modello).

Come inserire una scheda micro SD?

Aprire il coperchio in gomma sull'apparecchio, quindi inserire la scheda micro SD nello slot apposito (fino a 32 GB). Assicurarsi che l'apparecchio sia spento prima di rimuovere la scheda. Nessuna registrazione è possibile senza scheda.

Come registrare un video?

In modalità registrazione, premere il tasto i per passare da foto a video (icona film). Orientare la testa della videocamera, quindi premere brevemente il tasto OK per avviare la registrazione. Una nuova pressione su OK ferma la registrazione e la salva sulla scheda SD.

Come ruotare l'immagine visualizzata?

Usare il tasto c (rotazione 180°/riflessione) in modalità registrazione. Ogni pressione ruota l'immagine di 180° o applica un effetto specchio secondo il ciclo: immagine iniziale -> riflessione verticale -> rotazione 180° -> riflessione orizzontale -> ritorno all'iniziale.

Come eliminare foto o video?

Accedere alla galleria multimediale tramite il tasto d. In modalità schermo intero, premere b (cancella) per eliminare il file. È anche possibile formattare la scheda SD nel menu Impostazioni di sistema, cancellando tutti i dati in modo irreversibile.

La videocamera può essere utilizzata sott'acqua?

La testa della videocamera ha protezione IP54, il che significa che resiste agli spruzzi d'acqua ma non deve essere immersa. Lo schermo e l'unità base non devono entrare in contatto con liquidi. Non immergere lo schermo LCD in acqua.

Qual è l'autonomia della batteria?

L'autonomia è di circa 5 ore in uso normale (a seconda dell'illuminazione LED e delle condizioni). Il tempo di ricarica completo è di circa 3 ore.

Come impostare data e ora?

In modalità impostazioni, selezionare Data/Ora. Usare i tasti freccia per regolare data e ora, e scegliere se il timbro data deve apparire sulle foto.

Come aggiornare il firmware?

Nel menu Impostazioni di sistema, selezionare Aggiornamento sistema. Seguire le istruzioni a schermo. Generalmente, bisogna posizionare il file di aggiornamento sulla scheda SD e avviare la procedura dall'apparecchio.

La videocamera è compatibile con un computer?

Sì, tramite la porta USB-C. Può essere utilizzata come webcam o come memoria di massa USB per trasferire i file su un PC o Mac. Non è necessario alcun driver specifico per la modalità di archiviazione.

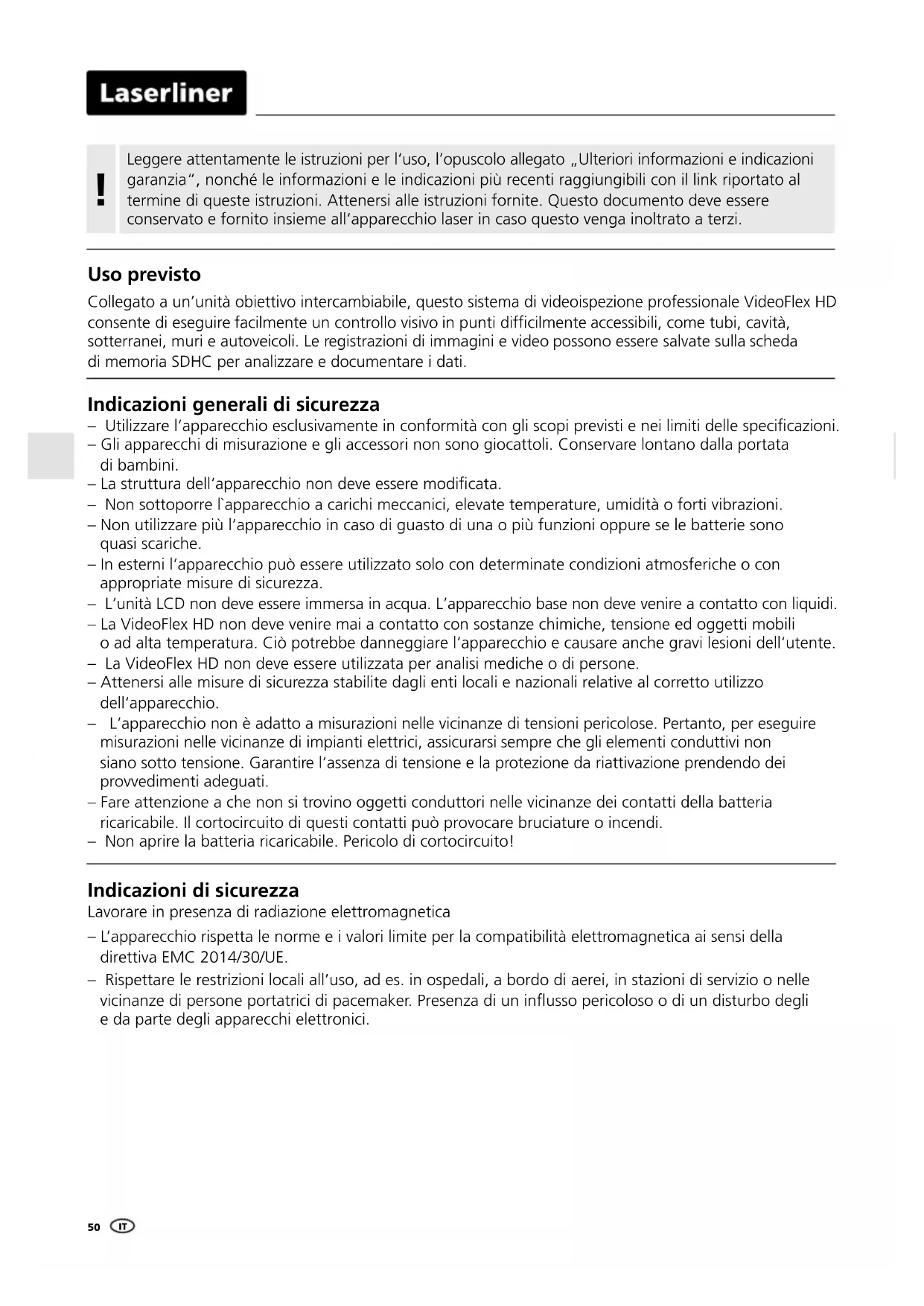

MANUALE UTENTE VideoFlex HD Micro Laserliner

Leggere attentamente le istruzioni per l'uso, l'opuscolo allegato „Ulteriori informazioni e indicazioni garanzia“, nonché le informazioni e le indicazioni più recenti raggiungibili con il link riportato al termine di queste istruzioni. Attenersi alle istruzioni fornite. Questo documento deve essere conservato e fornito insieme all'apparecchio laser in caso questo venga inoltrato a terzi.

Uso previsto

Collegato a un'unità obiettivo intercambiabile, questo sistema di videoispezione professionale VideoFlex HD consente di eseguire facilmente un controllo visivo in punti difficilmente accessibili, come tubi, cavità, sotterranei, muri e autoveicoli. Le registrazioni di immagini e video possono essere salvate sulla scheda di memoria SDHC per analizzare e documentare i dati.

Indicazioni generali di sicurezza

• Utilizzare l'apparecchio esclusivamente in conformità con gli scopi previsti e nei limiti delle specificazioni.
• Gli apparecchi di misurazione e gli accessori non sono giocattoli. Conservare lontano dalla portata di bambini.
• La struttura dell'apparecchio non deve essere modificata.
• Non sottoporre l'apparecchio a carichi meccanici, elevate temperature, umidità o forti vibrazioni.
• Non utilizzare più l'apparecchio in caso di guasto di una o più funzioni oppure se le batterie sono quasi scariche.
  – In esterni l'apparecchio può essere utilizzato solo con determinate condizioni atmosferiche o con appropriate misure di sicurezza.
• L'unità LCD non deve essere immersa in acqua. L'apparecchio base non deve venire a contatto con liquidi.
• La VideoFlex HD non deve venire mai a contatto con sostanze chimiche, tensione ed oggetti mobili o ad alta temperatura. Ciò potrebbe danneggiare l'apparecchio e causare anche gravi lesioni dell'utente.
• La VideoFlex HD non deve essere utilizzata per analisi mediche o di persone.
• Attenersi alle misure di sicurezza stabilite dagli enti locali e nazionali relative al corretto utilizzo dell'apparecchio.
• L'apparecchio non è adatto a misurazioni nelle vicinanze di tensioni pericolose. Pertanto, per eseguire misurazioni nelle vicinanze di impianti elettrici, assicurarsi sempre che gli elementi conduttivi non siano sotto tensione. Garantire l'assenza di tensione e la protezione da riattivazione prendendo dei provvedimenti adeguati.
• Fare attenzione a che non si trovino oggetti conduttori nelle vicinanze dei contatti della batteria ricaricabile. Il cortocircuito di questi contatti può provocare bruciature o incendi.
• Non aprire la batteria ricaricabile. Pericolo di cortocircuito!

Indicazioni di sicurezza

Lavorare in presenza di radiazione elettromagnetica

• L'apparecchio rispetta le norme e i valori limite per la compatibilità elettromagnetica ai sensi della direttiva EMC 2014/30/UE.
• Rispettare le restrizioni locali all'uso, ad es. in ospedali, a bordo di aerei, in stazioni di servizio o nelle vicinanze di persone portatrici di pacemaker. Presenza di un influsso pericoloso o di un disturbo degli e da parte degli apparecchi elettronici.

1 2 3

1 Display LC
2 ON/OFF
3 Tasti di avvio rapido
4 Presa di ricarica
5 Interfaccia USB tipo C
6 Slot scheda micro SD
7 Vano batteria ricaricabile
8 Collegamento unità obiettivo
9 Tasto frontale

4 5 6 7 8 9

a Interrompi
b Eliminazione riprese
c Rotazione 180° / Speculare
d Galleria dei media
e Modalità di impostazione
f Zoom + / -
g LED di illuminazione + / -

3 ESC a b c d e f g OK g i f h

h Scatto / Ripresa / Conferma
i Commutazione immagine / video

Messa in servizio

1 Connettore tubo flessibile

3 Inserimento della microscheda SD

Per inserire la microscheda SD, aprire la copertura in gomma e inserire la scheda come indicato nell'immagine. Senza un supporto di memorizzazione non sono possibili le registrazioni.

Spegnere il dispositivo prima di estrarre la scheda microSD.

4 Utilizzo dell'alimentatore/della batteria agli ioni di litio

- La batteria può essere ricaricata nell'apparecchio tramite l'alimentatore da 9 V fornito in dotazione oppure esternamente mediante la presa USB-C integrata nella batteria utilizzando un alimentatore USB-C standard.

- Utilizzare l'alimentatore/il caricabatterie solo in locali chiusi evitando di esporlo all'umidità o alla pioggia altrimenti si corre il rischio di scosse elettriche.

- Caricare completamente la batteria dell'apparecchio prima di utilizzarlo.

- Collegare l'alimentatore/il caricabatteria alla rete elettrica e alla presa del pacco batterie dell'apparecchio. Utilizzare solo l'alimentatore/il caricabatterie in dotazione. L'utilizzo di alimentatori/caricabatterie non idonei fa decadere la garanzia.

- Mentre l'apparecchio è in carica la luce del LED è rossa. Il processo di ricarica è terminato quando la luce del LED diventa verde.

L'apparecchio è dotato di una batteria sostituibile. Contattare il proprio rivenditore specializzato oppure rivolgersi al reparto assistenza della UMAREX-LASERLINER.

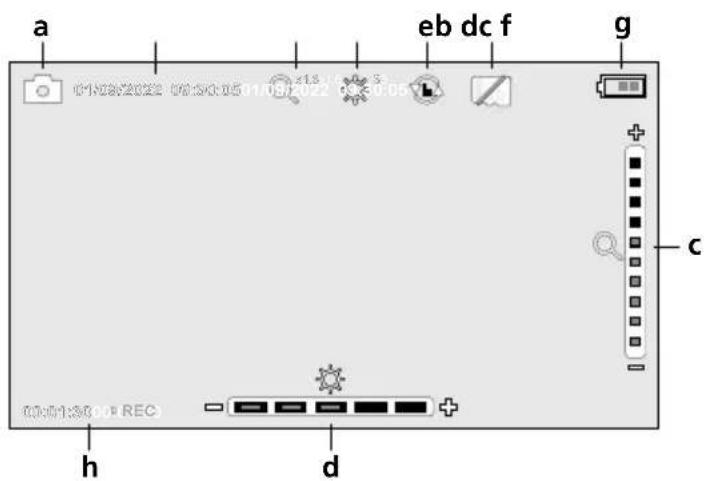

5.0 Modalità di ripresa

a Ripresa immagine / video

b Data / ora attuale

c Zoom

d LED di illuminazione

e Rotazione 180° / Speculare

f Inserire scheda SD

g Stato delle batterie

h REC: registrazione in corso

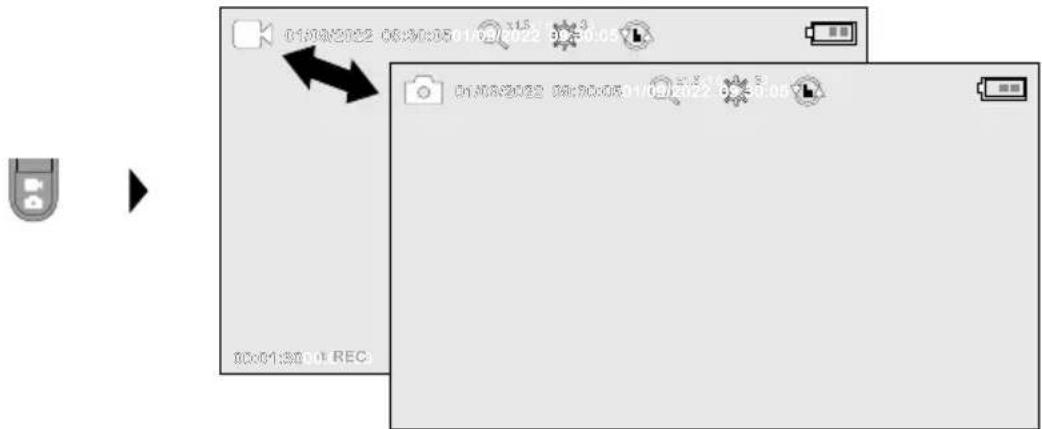

5.1 Modalità di ripresa: Commutazione registrazione immagine/video

01/04/2022 06:30:05 01/05/2022 06:30:05 01/04/2022 06:30:05 01/05/2022 06:30:05 06:30:05 REC

5.2 Modalità di ripresa: Ripresa di immagini/video

01/04/2022 00:50:05 11:07:2022 01:30:05

Posizionare la testina di ripresa sul tubo flessibile e condurla sul punto desiderato. In caso di luce insufficiente accendere il LED di illuminazione. Utilizzare lo zoom per ingrandire oggetti piccoli o lontani. L'immagine può essere ruotata di 180° con la funzione di rotazione manuale. Premendo brevemente il tasto OK, viene effettuata la ripresa immagine o video e memorizzata sulla scheda SD. Premendolo di nuovo si termina la ripresa.

5.3 Modalità di ripresa: LED di illuminazione

01/08/2022 09:30:05 11:00/2022 09:30:05 +

1x = 20%

2x = 40%

3x = 60%

4x = 80%

5x = 100%

5.4 Modalità di ripresa: Zoom

01/02/2022 09:30:05 11:00:2022 07:30:05 +

1x = 110%

2x = 120%

3x = 130%

4x = 140%

5x = 150%

6x = 160%

7x = 170%

8x = 180%

9x = 190%

10x = 200%

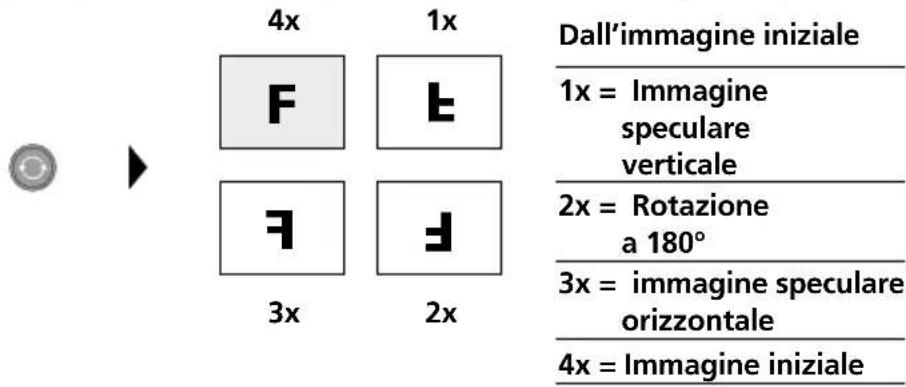

5.5 Modalità di ripresa: Rotazione immagine / Speculare

4x 1x F E 3x 2x Dall'immagine iniziale 1x = Immagine speculare verticale 2x = Rotazione a 180° 3x = immagine speculare orizzontale 4x = Immagine iniziale

6.0 Modalità di riproduzione: Riproduzione di immagini/video

Galleria Media 001/021 01/09/2022 09:30:05

Premendo il tasto „d“ si accede alla galleria immagini e video. Premendo „OK“ si passa alla visualizzazione a schermo intero dell'immagine o del video selezionato/a. Con i tasti freccia si può navigare nella galleria immagini e video e in modalità a schermo intero. Premendo il tasto “a”, si può chiudere la modalità di riproduzione.

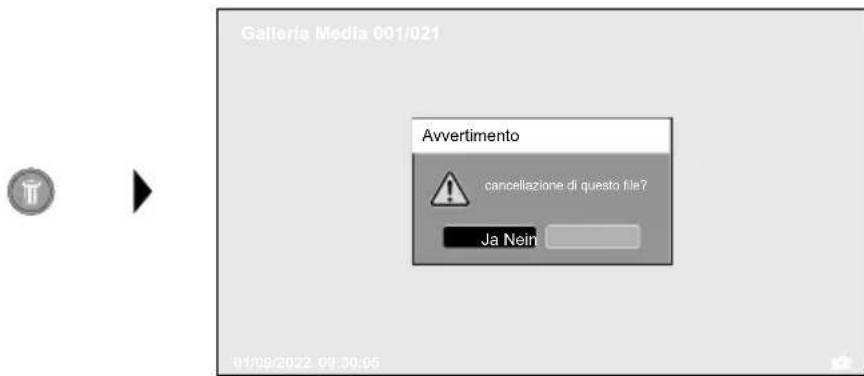

6.1 Modalità di riproduzione: Cancella ripresa

Galleria Media 001/021 Avvertimento cancellazione di questo file? Ja Nein 01/09/2022 09:30:05

Le immagini registrate possono essere cancellate nella versione a schermo intero e nella galleria. L'operazione di cancellazione non può essere annullata. Formattando il supporto dati si possono cancellare tutti i file e tutte le cartelle. A riguardo vedi punto „7.4 Impostaz. Sistema“.

6.2 Modalità di riproduzione: Riproduzione

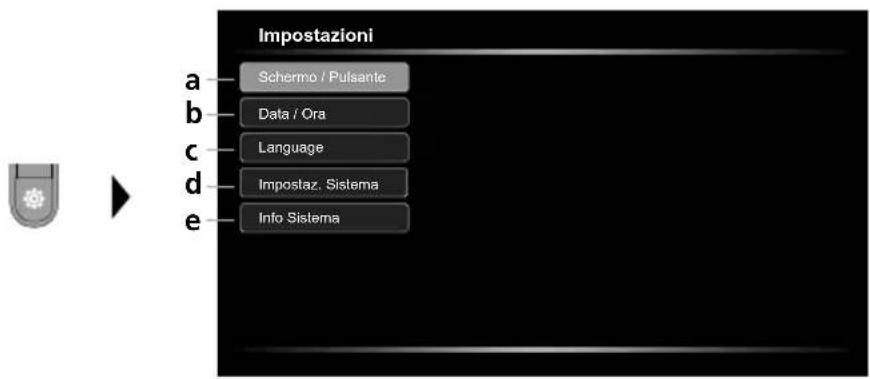

7.0 Modalità di impostazione

Impostazioni a —— Schermo / Pulsante b —— Data / Ora c —— Language d —— Impostaz. Sistema e —— Info Sistema

a Regolazione della luminosità del display / configurazione del tasto frontale
b Impostazione data/ora
c Modifica lingua (EN, DE, JP, FR, IT, PT, ES, NL)
d Impostazioni del sistema
e Versione firmware/hardware

Per ritornare alla modalità di ripresa, premere ripetutamente il tasto ESC.

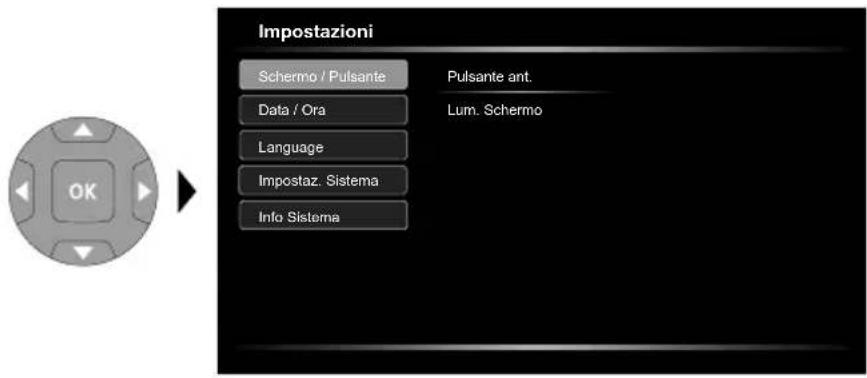

7.1 Modalità di impostazione: Schermo / Pulsante

Impostazioni Schermo / Pulsante Data / Ora Language Impostaz. Sistema Info Sistema Pulsante ant. Lum. Schermo

Per il tasto frontale si possono regolare le seguenti funzioni: Immagine / Video, Rotazione immagine, Illuminazione e Zoom. L'immagine / il video sono preimpostati. La luminosità del display può essere regolata su tre livelli.

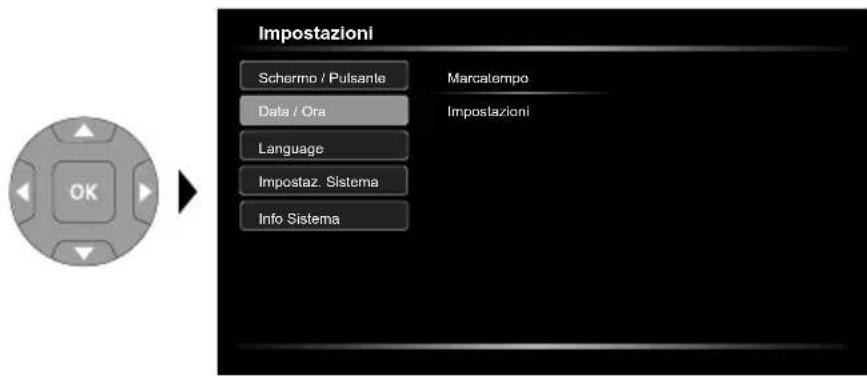

7.2 Modalità di impostazione: Data / Ora

Impostazioni Schermo / Pulsante Data / Ora Language Impostaz. Sistema Info Sistema Marcalempo Impostazioni

Qui si può selezionare l'opzione per inserire sulle immagini data e ora. Con i tasti freccia si possono regolare ora e data.

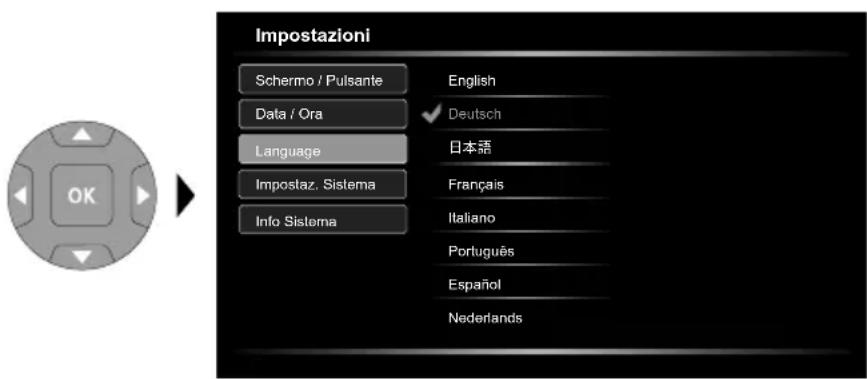

7.3 Modalità di impostazione: Modifica lingua (EN, DE, JP, FR, IT, PT, ES, NL)

Impostazioni Schermo / Pulsante English Data / Ora ✓ Deutsch Language 日本語 Impostaz. Sistema Français Info Sistema Italiano Português Español Nederlands

In questo menu si può impostare la lingua necessaria.

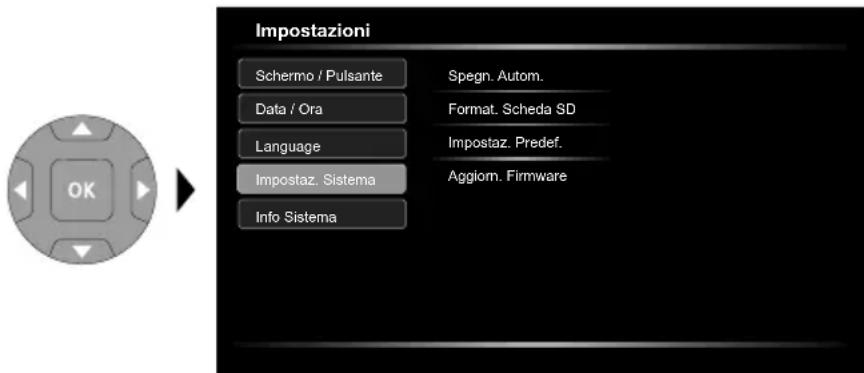

7.4 Modalità di impostazione: Impostaz. Sistema

Impostazioni Schermo / Pulsante Data / Ora Language Impostaz. Sistema Info Sistema Spegn. Autom. Format. Scheda SD Impostaz. Predef. Aggiom. Firmware

Tutti i dati sulla scheda SD saranno cancellati. Questa operazione non può essere annullata.

Non viene chiesta conferma per l'operazione.

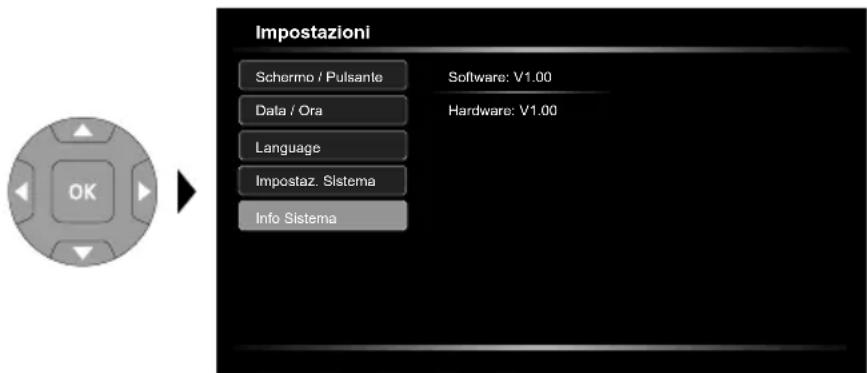

7.5 Modalità di impostazione: Info Sistema

Impostazioni Schermo / Pulsante Data / Ora Language Impostaz. Sistema Info Sistema Software: V1.00 Hardware: V1.00

Le informazioni sul prodotto sono fornite in questo menu.

Trasmissione dati USB

I dati salvati sulla scheda SD possono essere trasmessi al PC con un lettore di schede adatto o direttamente attraverso la porta USB. Per informazioni sul collegamento tra computer e adattatore o lettore di schede consultare il manuale del lettore di schede.

Funzione webcam

La videocamera può essere utilizzata come webcam assieme a un computer tramite l'interfaccia USB-C.

Indicazioni per la manutenzione e la cura

Pulire tutti i componenti con un panno leggermente inumidito ed evitare l'impiego di prodotti detergenti, abrasivi e solventi. Rimuovere la batteria/le batterie prima di un immagazzinamento prolungato.

Immagazzinare l'apparecchio in un luogo pulito e asciutto.

Dati tecnici Con riserva di modifiche tecniche 24W36
Tipo di display 5" Display a colori TFT
Risoluzione del display 1280 x 720 pixel
Risoluzione immagine / video 1280 x 720 pixel
Formato immagine / video JPEG, MPEG-4
Memoria Scheda di memoria micro SD fino a 32 GB
Classe di protezione IP 54
Attacchi USB di tipo C
Lingua del menu DE, EN, ES, FR, IT, JA, NL, PT
Funzioni	Spegnimento automatico, Rotazione dell'immagine 180°, Immagini speculari, Registrazione immagini, Zoom digitali 1-2x, Orologio in tempo reale, Memoria di massa USB, Videoregistrazione
Funzionamento a rete sì
Alimentazione elettrica	Gruppo batterie agli ioni di litio da 3,7V / 2,6Ah Alimentatore 9V/DC / 2A
Durata di esercizio circa 5 ore
Durata ricarica circa 3 ore
Condizioni di lavoro	0°C ... 50°C, Umidità dell'aria max. 80% rH, non condensante, Altezza di lavoro max. 2000 m sopra il livello del mare (zero normale)
Condizioni di stoccaggio -10°C	.. 70°C, Umidità dell'aria max. 80% rH, non condensante
Dimensioni (L x H x P) 310 mm x 210 mm x 140 mm x (con supporto)
Peso 956 g (con batterie)

Disposizioni valide in UE e Regno unito e smaltimento

L'apparecchio soddisfa tutte le norme necessarie per la libera circolazione di merci all'interno dell'UE e del Regno unito.

Questo prodotto, accessori e imballaggio inclusi, è un apparecchio elettrico che deve essere riciclato nel rispetto dell'ambiente secondo le direttive europee e del Regno Unito in materia di rifiuti di apparecchiature elettriche ed elettroniche, batterie e imballaggi così da recuperare preziose materie prime.
