MANUAL DE UTILIZADOR VideoFlex HD Micro Laserliner

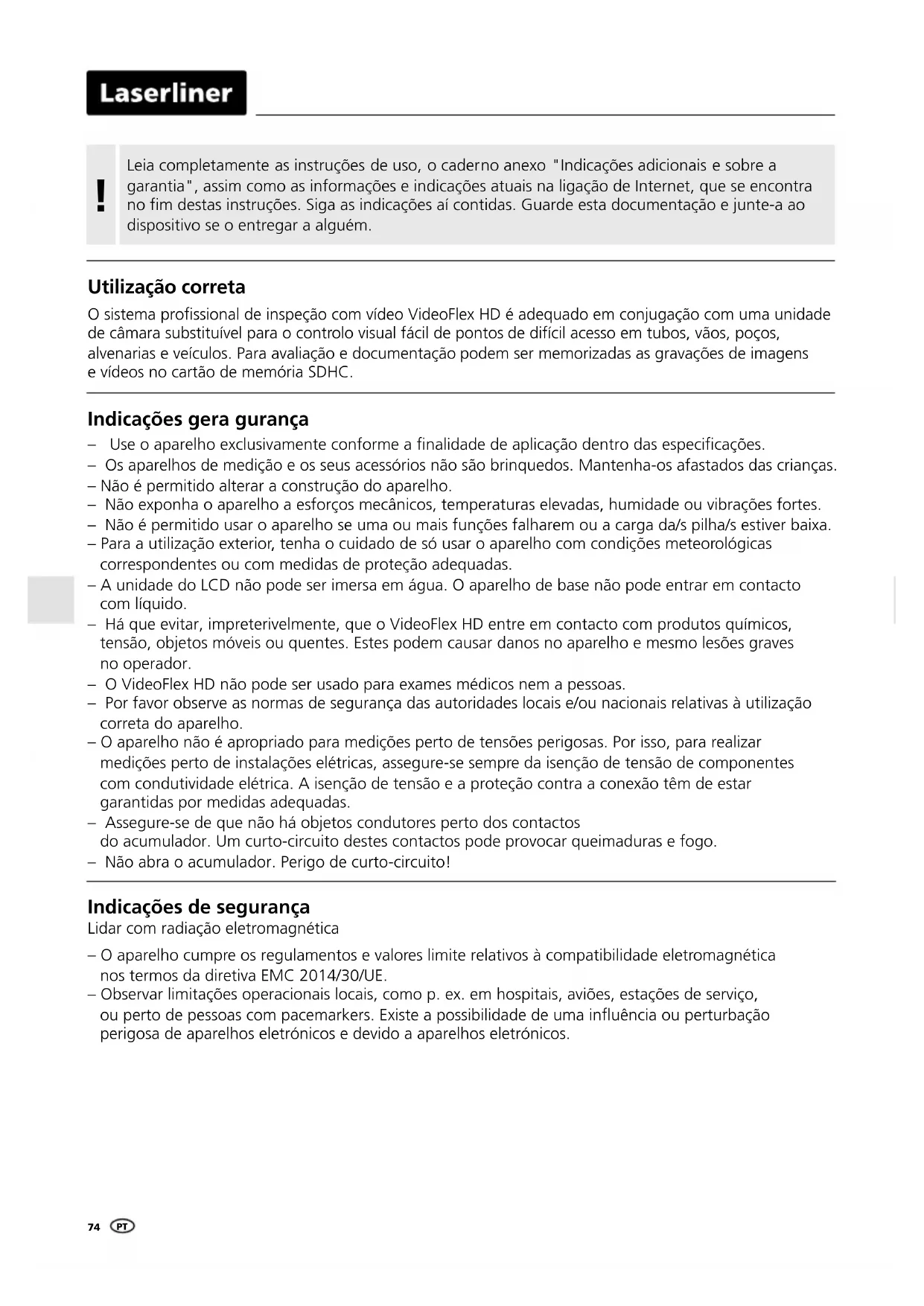

Leia completamente as instruções de uso, o caderno anexo "Indicações adicionais e sobre a garantia", assim como as informações e indicações atuais na ligação de Internet, que se encontra no fim destas instruções. Siga as indicações aí contidas. Guarde esta documentação e junte-a ao dispositivo se o entregar a alguém.

Utilização correta

O sistema profissional de inspeção com vídeo VideoFlex HD é adequado em conjugação com uma unidade de câmara substituível para o controlo visual fácil de pontos de difícil acesso em tubos, vãos, poços, alvenarias e veículos. Para avaliação e documentação podem ser memorizadas as gravações de imagens e vídeos no cartão de memória SDHC.

Indicações gera gurança

• Use o aparelho exclusivamente conforme a finalidade de aplicação dentro das especificações.
• Os aparelhos de medição e os seus acessórios não são brinquedos. Mantenha-os afastados das crianças.
  – Não é permitido alterar a construção do aparelho.
• Não exponha o aparelho a esforços mecânicos, temperaturas elevadas, humidade ou vibrações fortes.
• Não é permitido usar o aparelho se uma ou mais funções falharem ou a carga da/s pilha/s estiver baixa.
• Para a utilização exterior, tenha o cuidado de só usar o aparelho com condições meteorológicas correspondentes ou com medidas de proteção adequadas.
• A unidade do LCD não pode ser imersa em água. O aparelho de base não pode entrar em contacto com líquido.
• Há que evitar, impreterivelmente, que o VideoFlex HD entre em contacto com produtos químicos, tensão, objetos móveis ou quentes. Estes podem causar danos no aparelho e mesmo lesões graves no operador.
• O VideoFlex HD não pode ser usado para exames médicos nem a pessoas.
• Por favor observe as normas de segurança das autoridades locais e/ou nacionais relativas à utilização correta do aparelho.
• O aparelho não é apropriado para medições perto de tensões perigosas. Por isso, para realizar medições perto de instalações elétricas, assegure-se sempre da isenção de tensão de componentes com condutividade elétrica. A isenção de tensão e a proteção contra a conexão têm de estar garantidas por medidas adequadas.
• Assegure-se de que não há objetos condutores perto dos contactos do acumulador. Um curto-circuito destes contactos pode provocar queimaduras e fogo.
• Não abra o acumulador. Perigo de curto-circuito!

Indicações de segurança

Lidar com radiação eletromagnética

- O aparelho cumpre os regulamentos e valores limite relativos à compatibilidade eletromagnética nos termos da diretiva EMC 2014/30/UE.

- Observar limitações operacionais locais, como p. ex. em hospitais, aviões, estações de serviço, ou perto de pessoas com pacemarkers. Existe a possibilidade de uma influência ou perturbação perigosa de aparelhos eletrónicos e devido a aparelhos eletrónicos.

1 2 3

1 Visor LC
2 ON/OFF
3 Teclas diretas
4 Tomada de carregamento
5 Interface USB tipo C
6 Ranhura para cartão Micro SD
7 Compartimento do acumulador
8 Ligação unidade de câmara
9 Botão frontal

4 5 6 7 8 9

a Cancelar
b Eliminar gravações
c Rotação 180° / Espelhagem /
d Galeria de média
e Modo de ajuste
f Zoom + / -
g Iluminação LED + / -

3 ESC a b c d e f g OK g i f h

h Gatilho / registo / confirmar
i Comutação imagem / vídeo

Colocação em funcionamento

1 Conexão do tubo flexível

Para inserir um cartão Micro SD, abra primeiro a tampa de borracha e insira a seguir o cartão de memória como é mostrado na imagem. Sem suporte de memória não são possíveis gravações.

Antes de remover o cartão Micro SD é preciso desligar o aparelho.

4 Utilização da unidade de alimentação / bateria de iões de lítio

• A bateria pode ser carregada no aparelho com a unidade de alimentação de 9V incluída ou também externamente com uma unidade de alimentação standard USB-C através da entrada USB-C integrada na bateria.
• Usar a unidade de alimentação / carregador só dentro de espaços fechados e não expor a humidade nem a chuva. Caso contrário existe o perigo de choques elétricos.
• Carregue completamente a bateria antes de usar o aparelho.
• Ligue a unidade de alimentação/o carregador à rede elétrica e à tomada de ligação do pacote de bateria do aparelho. Use apenas a unidade de alimentação / o carregador fornecido. Se for usado um carregador ou uma unidade de alimentação errada, a garantia caduca.
• Enquanto o aparelho é carregado, o LED acende com cor vermelha. O processo de carga está concluído quando o LED acende com cor verde.
• Enquanto a bateria é carregada, o LED acende com cor vermelha. O processo de carga está concluído quando o LED se apaga.

USB-C ON-BATTERY PACK

O aparelho tem um bateria substituível. Contacte o seu distribuidor ou dirija-se ao departamento de assistência da UMAREX-LASERLINER.

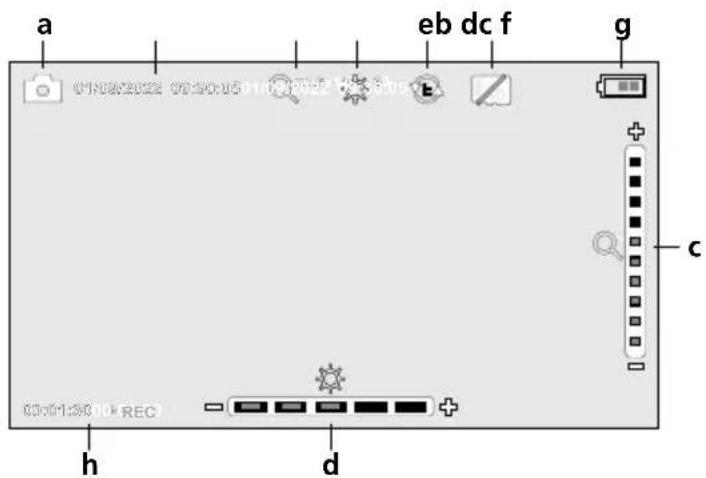

5.0 Modo de gravação

a Gravação de imagem / vídeo
b Data atual / Hora atual
c Zoom
d Iluminação LED
e Rotação 180° / Espelhagem
f Inserir cartão SD
g Estado das pilhas
h REC: gravação em curso

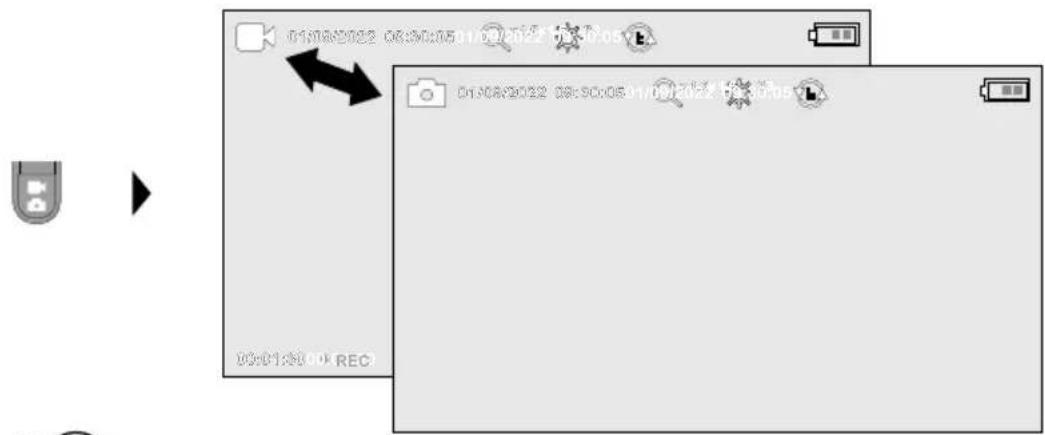

5.1 Modo de gravação: Comutação de gravação imagem / vídeo

01:08:2022 08:30:05 01:08:2022 08:30:05 01:08:2022 08:30:05 01:08:2022 08:30:05 08:30:05 REC

5.2 Modo de gravação: Gravação de imagens/de vídeo

01/04/2022 00:50:05 11:07:31 01:31:05

Oriente a cabeça da câmara no tubo flexível e coloque-a na posição pretendida. Com condições de luminosidade insuficientes, ligue a iluminação LED. Aproxime objetos afastados ou pequenos com o zoom. Com a rotação manual da imagem é possível rodar a imagem 180° no monitor. Premindo brevemente a tecla OK, a imagem ou o vídeo é captada/o e gravada/o no cartão SD. Ao voltar a premir é terminada a gravação.

5.3 Modo de gravação: Iluminação LED

01/06/2022 09:30:05 11:00/2022 09:30:05 +

5.4 Modo de gravação: Zoom

01/02/2022 09:30:05 11:00:3022 07:30:05 +

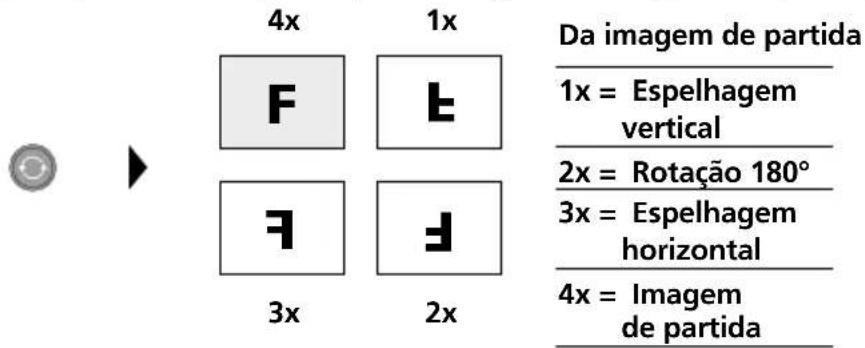

5.5 Modo de gravação: Rotação da imagem / Espelhagem

4x 1x Da imagem de partida 1x = Espelhagem vertical 2x = Rotação 180° 3x = Espelhagem horizontal 4x = Imagem de partida

Laserliner

6.0 Modo de reprodução: Reprodução de imagens/de vídeo

Imagems 001/021 01/09/2022 09:30:05

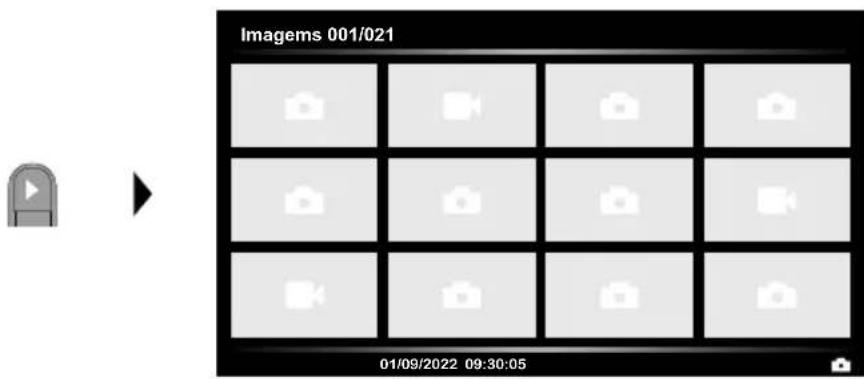

Ao pressionar a tecla "d", abre-se a galeria de média. Confirmar com "OK" mostra a imagem ou vídeo selecionada/o em modo de ecrã inteiro. Com as teclas de cursor, pode navegar-se na galeria de média e no modo de ecrã inteiro. Ao pressionar a tecla „a“ é fechado o modo de reprodução.

6.1 Modo de reprodução: Eliminar imagem

Imagems 001/021 Perigo Eliminar esta imagem? Sim Não 01/09/2022 09:30:05

As gravações podem ser eliminadas no modo de ecrã inteiro e na vista de galeria. O processo de eliminação não pode ser revogado.

Através da formatação dos suportes de dados, todos os ficheiros e pastas podem ser eliminados. A esse respeito, v. Ponto "7.4 Config. Sistema".

6.2 Modo de reprodução: Reprodução

Ao pressionar a tecla "a", a reprodução para.

7.0 Modo de ajuste

Menu a——Ecrá / botoes b——Data / ora c——Lingua d——Config. Sistema e——Info do sistema

a Ajustar a luminosidade do ecrã / Configurar o botão frontal
b Acertar data/hora
c Alterar língua (EN, DE, JP, FR, IT, PT, ES, NL)
d Configurar o sistema
e Versão de firmware/hardware

Para voltar ao modo de gravação, prima repetidamente a tecla ESC.

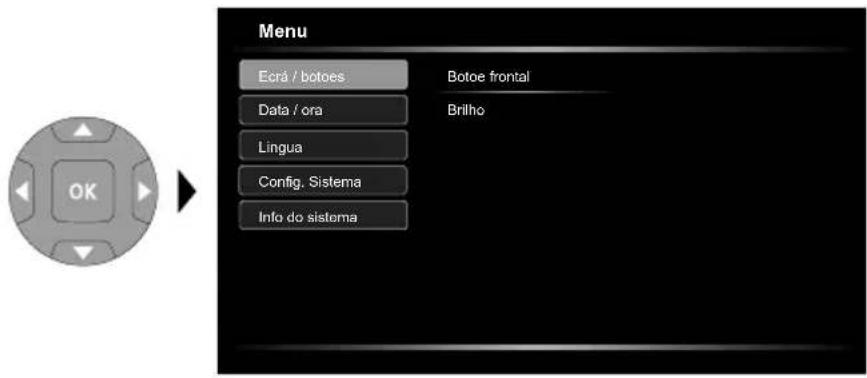

7.1 Modo de ajuste: Ecrá / botoes

Menu Ecrá / botoes Botoe frontal Data / ora Brilho Lingua Config. Sistema Info do sistema

Para o botão frontal podem ser configuradas as seguintes funções: imagem / vídeo, rotação da imagem, iluminação e zoom. A configuração prévia é imagem / vídeo.

A luminosidade do ecrã pode ser ajustada em três níveis.

7.2 Modo de ajuste: Data / ora

Menu Ecrá / bolteos Data Data / ora Configuraçao Língua Config. Sistema Info do sistema

Aqui pode selecionar se um carimbo de tempo deve aparecer nas gravações.

A hora e a data podem ser acertadas com as teclas de cursor.

Laserliner

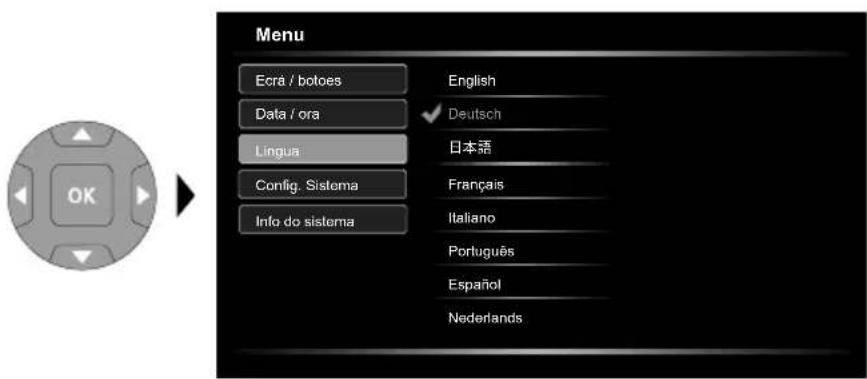

7.3 Modo de ajuste: Alterar língua (EN, DE, JP, FR, IT, PT, ES, NL)

Menu Ecrà / botoes Data / ora Lingua Config. Sistema Info do sistema English ✓ Deutsch 日本語 Français Italiano Português Español Nederlands

A língua pretendida pode ser ajustada neste menu.

7.4 Modo de ajuste: Config. Sistema

Menu Ecrá / botoes Data / ora Lingua Config. Sistema Info do sistema Desligado autom. Formatear cartao Config. inizial Actualização do firmware.

Todos os dados no cartão SD serão eliminados. Este procedimento não pode ser revogado.

Não aparece qualquer outra pergunta de confirmação do processo.

7.5 Modo de ajuste: Info do sistema

Menu Ecrá / botoes Data / ora Lingua Config. Sistema Info do sistema Software: V1.00 Hardware: V1.00

As informações sobre o produto estão indicadas neste menu.

Transmissão de dados por USB

Os dados memorizados no cartão SD podem ser transmitidos através de um leitor de cartões adequado ou diretamente através do interface USB no PC. Informações sobre a ligação entre computadores e adaptadores ou leitores de cartões encontram-se no manual do seu leitor de cartões.

Função de webcam

A câmara pode ser usada como webcam com um computador através da interface USB-C.

Indicações sobre manutenção e conservação

Limpe todos os componentes com um pano levemente húmido e evite usar produtos de limpeza, produtos abrasivos e solventes. Remova a/s pilha/s antes de um armazenamento prolongado.

Armazene o aparelho num lugar limpo e seco.

Dados técnicos		Sujeito a alterações técnicas. 24W36
Tipo de ecrã 5" Visor a cores TFT
Resolução do visor 1280 x 720 pixel
Resolução imagem / vídeo 1280 x 720 pixel
Formato de imagem / vídeo JPEG, MPEG-4
Memória Cartão Micro SD até 32 GB
Classe de protecção	IP 54
Ligações USB tipo C
Língua do menu DE, EN, ES, FR, IT, JA, NL, PT
Funções	Desligar automático, Rotação da imagem 180°, Espelhamento de imagem, Gravação de imagens, Zoom digital 1-2x, Relógio em tempo real, Armazenamento em massa USB, Registo de vídeos
Operação da rede principal sim
Abastecimento de energia	Bateria de iões de lítio 7,4V / 2,6Ah / 19,24WhUnidade de alimentação 9V/DC / 2A
Duração operacional aprox. 5 horas
Tempo de carga aprox. 3 horas
Condições de trabalho	0°C ... 50°C, Humidade de ar máx. 80% rH, sem condensação, Altura de trabalho máx. de 2000 m em relação ao NM (nível do mar)
Condições de armazenamento	10°C ... 70°C, Humidade de ar máx. 80% rH, sem condensação
Dimensões (L x A x P) 310 x 210 x 140 mm (incl. suporte)
Peso 956 g (incl. pacote de acumulador)

Disposições da UE e do Reino Unido e eliminação

O aparelho respeita todas as normas necessárias para a livre circulação de mercadorias dentro da UE e do Reino Unido.

Este produto, incluindo acessórios e embalagens, é um aparelho elétrico que tem de ser reciclado de forma ecológica, de acordo com as diretivas europeias e britânicas sobre aparelhos elétricos e eletrónicos usados, pilhas e embalagens, a fim de recuperar matérias-primas com valor.

Mais instruções de segurança e indicações adicionais em:
