VideoFlex HD Micro - Cameră de inspecție Laserliner - Manual de utilizare gratuit

Tip produs	Cameră de inspecție video
Marcă	Laserliner
Model	VideoFlex HD Micro
Dimensiuni (L x Î x P)	310 x 210 x 140 mm (suport inclus)
Greutate	956 g (cu acumulator)
Alimentare	Acumulator Li-ion 3,7 V / 2,6 Ah + adaptor de rețea 9 V CC / 2 A
Autonomie	Aproximativ 5 ore
Timp de încărcare	Aproximativ 3 ore
Ecran	5 inci TFT color, rezoluție 1280 x 720 pixeli
Rezoluție foto/video	1280 x 720 pixeli
Format fișier	JPEG (foto), MPEG-4 (video)
Suport de memorie	Card micro SD până la 32 GB (nu este inclus)
Grad de protecție	IP54 (doar capul camerei)
Conectori	USB Type-C (încărcare și transfer de date)
Funcții principale	Înregistrare foto/video, zoom digital x1-x2, rotire 180°, oglindire, iluminare LED reglabilă, funcție webcam, oprire automată
Întreținere	Curățați cu o cârpă ușor umedă; nu utilizați solvenți sau produse abrazive; scoateți acumulatorul pentru depozitare prelungită
Instrucțiuni de siguranță	Nu utilizați în apropierea tensiunilor periculoase; nu scufundați ecranul; nu utilizați pentru examene medicale; evitați contactul cu substanțe chimice sau piese în mișcare
Piese de schimb și reparabilitate	Acumulator înlocuibil (contactați SAV); card micro SD detașabil; prioritizați repararea sau donarea
Limbi meniu	DE, EN, ES, FR, IT, JA, NL, PT
Producător	Umarex GmbH & Co. KG - Laserliner, Germania

Întrebări frecvente - VideoFlex HD Micro Laserliner

Cum se încarcă acumulatorul VideoFlex HD Micro?

Acumulatorul se încarcă fie prin adaptorul de rețea de 9 V furnizat, conectat la dispozitiv, fie prin portul USB-C extern al acumulatorului cu un adaptor USB-C standard. În timpul încărcării, LED-ul este roșu; se face verde când încărcarea este finalizată (să se stinge, în funcție de model).

Cum se introduce un card micro SD?

Deschideți capacul de cauciuc de pe dispozitiv, apoi introduceți cardul micro SD în slotul prevăzut (până la 32 GB). Asigurați-vă că dispozitivul este oprit înainte de a scoate cardul. Nicio înregistrare nu este posibilă fără card.

Cum se înregistrează un videoclip?

În modul de înregistrare, apăsați tasta i pentru a comuta între foto și video (pictogramă film). Orientați capul camerei, apoi apăsați scurt tasta OK pentru a începe înregistrarea. O nouă apăsare pe OK oprește înregistrarea și o salvează pe cardul SD.

Cum se rotește imaginea afișată?

Utilizați tasta c (rotire 180°/oglindire) în modul de înregistrare. Fiecare apăsare rotește imaginea cu 180° sau aplică un efect de oglindă conform ciclului: imagine inițială -> oglindire verticală -> rotire 180° -> oglindire orizontală -> revenire la cea inițială.

Cum se șterg fotografiile sau videoclipurile?

Accesați galeria media prin tasta d. În modul ecran complet, apăsați b (șterge) pentru a șterge fișierul. Puteți, de asemenea, să formatați cardul SD în meniul Setări Sistem, ceea ce șterge toate datele ireversibil.

Poate fi folosită camera sub apă?

Capul camerei este protejat IP54, ceea ce înseamnă că rezistă la stropi de apă, dar nu trebuie scufundat. Ecranul și unitatea de bază nu trebuie să intre în contact cu lichide. Nu scufundați ecranul LCD în apă.

Care este autonomia acumulatorului?

Autonomia este de aproximativ 5 ore în utilizare normală (în funcție de iluminarea LED și condiții). Timpul de încărcare completă este de aproximativ 3 ore.

Cum se setează data și ora?

În modul de setare, selectați Data/Ora. Folosiți tastele săgeată pentru a ajusta data și ora și alegeți dacă amprenta de timp trebuie să apară pe fotografii.

Cum se actualizează firmware-ul?

În meniul Setări Sistem, selectați Actualizare Sistem. Urmați instrucțiunile de pe ecran. De obicei, trebuie să plasați fișierul de actualizare pe cardul SD și să lansați procedura de pe dispozitiv.

Camera este compatibilă cu un computer?

Da, prin portul USB-C. Poate fi folosită ca webcam sau ca memorie de masă USB pentru a transfera fișierele către un PC sau Mac. Nu este necesar niciun driver specific pentru modul de stocare.

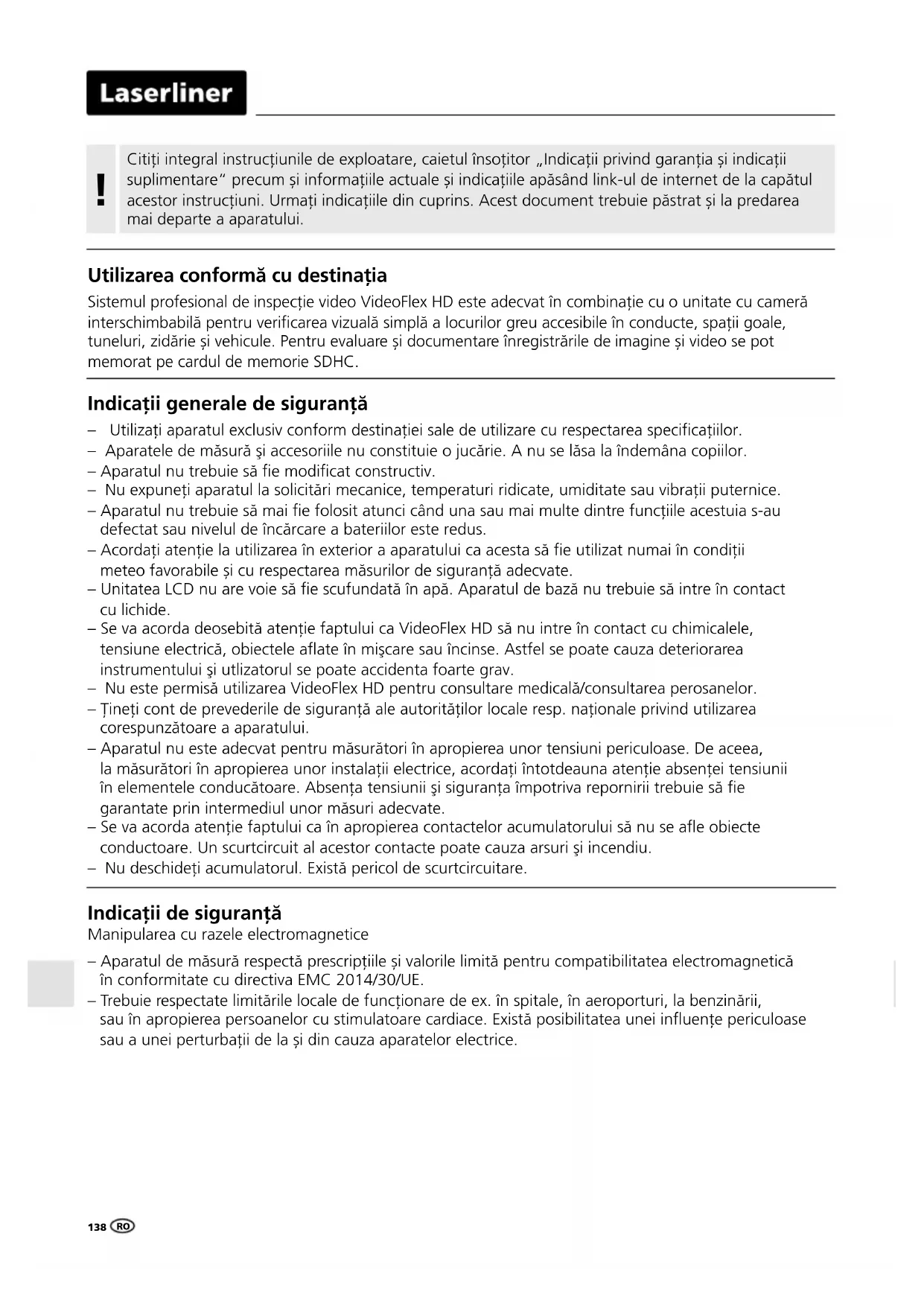

MANUAL DE UTILIZARE VideoFlex HD Micro Laserliner

Citiți integral instrucțiunile de exploatare, caietul însoțitor „Indicații privind garanția și indicații suplimentare” precum și informațiile actuale și indicațiile apăsând link-ul de internet de la capătul acestor instrucțiuni. Urmați indicațiile din cuprins. Acest document trebuie păstrat și la predarea mai departe a aparatului.

Utilizarea conformă cu destinația

Sistemul profesional de inspecție video VideoFlex HD este adecvat în combinație cu o unitate cu cameră interschimbabilă pentru verificarea vizuală simplă a locurilor greu accesibile în conducte, spații goale, tuneluri, zidărie și vehicule. Pentru evaluare și documentare înregistrările de imagine și video se pot memorat pe cardul de memorie SDHC.

Indicații generale de siguranță

• Utilizați aparatul exclusiv conform destinației sale de utilizare cu respectarea specificațiilor.
• Aparatele de măsură și accesoriiile nu constituie o jucărie. A nu se lăsa la îndemâna copiilor.
  – Aparatul nu trebuie să fie modificat constructiv.
• Nu expuneți aparatul la solicitări mecanice, temperaturi ridicate, umiditate sau vibrății puternice.
• Aparatul nu trebuie să mai fie folosit atunci când una sau mai multe dintre funcțiile acestuia s-au defectat sau nivelul de încărcare a bateriilor este redus.
  – Acordați atenție la utilizarea în exterior a aparatului ca acesta să fie utilizat numai în condiții meteo favorabile și cu respectarea măsurilor de siguranță adecvate.
  – Unitatea LCD nu are voie să fie scufundată în apă. Aparatul de bază nu trebuie să intre în contact cu lichide.
• Se va acorda deosebită atenție faptului ca VideoFlex HD să nu intre în contact cu chimicalele, tensiune electrică, obiectele aflate în mișcare sau încinse. Astfel se poate cauza deteriorarea instrumentului și utilizatorul se poate accidenta foarte grav.
• Nu este permisă utilizarea VideoFlex HD pentru consultare medicală/consultarea perosanelor.
  – Tineți cont de prevederile de siguranță ale autorităților locale resp. naționale privind utilizarea corespunzătoare a aparatului.
  – Aparatul nu este adecvat pentru măsurători în apropierea unor tensiuni periculoase. De aceea, la măsurători în apropierea unor instalații electrice, acordați întotdeauna atenție absenței tensiunii în elementele conducătoare. Absența tensiunii și siguranța împotriva repornirii trebuie să fie garantate prin intermediul unor măsuri adecvate.
• Se va acorda atenție faptului ca în apropierea contactelor acumulatorului să nu se afle obiecte conductoare. Un scurtcircuit al acestor contacte poate cauza arsuri și incendiu.
• Nu deschideți accumulatorul. Există pericol de scurtcircuitare.

Indicații de siguranță

Manipularea cu razele electromagnetice

– Aparatul de măsură respectă prescripțiile și valorile limită pentru compatibilitatea electromagnetică în conformitate cu directiva EMC 2014/30/UE.
– Trebuie respectate limitările locale de funcționare de ex. în spitale, în aeroporturi, la benzinării, sau în apropierea persoanelor cu stimulatoare cardiace. Există posibilitatea unei influențe periculoase sau a unei perturbații de la și din cauza aparatelor electrice.

1 2 3

1 Afişaj LC
2 ON/OFF
3 Taste directe
4 Mufă încărcare
5 Interfață USB tip C
6 Fantă card micro SD
7 Compartiment accumulatori
8 Mufă unitate cu cameră
9 Tastă frontală

4 5 6 7 8 9

a întrerupere
b Ştergere înregistrare
c Rotire 180° / Reflexie
d Galerie media
e Modul de setare
f Zoom + / -
g Iluminare cu led + / -

3 ESC a b c d e f g OK g i f h

h Declanşator / Înregistrare / Confirmare
i Comutare imagine / video

Punerea în funcțiune

1 Mufă furtun flexibil

Înainte de scoaterea cardului micro-SD aparatul trebuie oprit.

4 Manipularea sursei / accumulatorului litiu-ion

• Acumulatorul se poate încărca în aparat prin intermediul sursei de 9V din pachet sau extern prin intermediul accumulatorului integrat în mufa USB-C cu o sursă standard USB-C.
• Utilizați sursa/încărcătorul numai în spații interioare, închise, nu-l expuneți la umiditate sau în ploaie, în caz contrar există riscul de electrocutare.
• Înaintea utilizării aparatului încărcați complet accumulatorul.
• Conectați sursa/încărcătorul la rețeaua de curent și mufa de conectare a aparatului la pachetul de acumulatori. Vă rugăm să utilizați numai sursa/încărcătorul furnizat. Atunci când este utilizat/ă un/o sursă/încărcător eronat, garanția se anulează.
• În timpul încărcării aparatului LED-ul este roșu. Procesul de încărcare este încheiat atunci când ledul luminează verde.
• În timpul încărcării accumulatorului, LED-ul este roșu. Procesul de încărcare este încheiat atunci când LED-ul se stinge.

USB-C ON-BATTERY PACK

Aparatul dispune de un accumulator interschimbabil. Contactați un comerciant specializat și adresați-vă departamentului service UMAREX-LASERLINER.

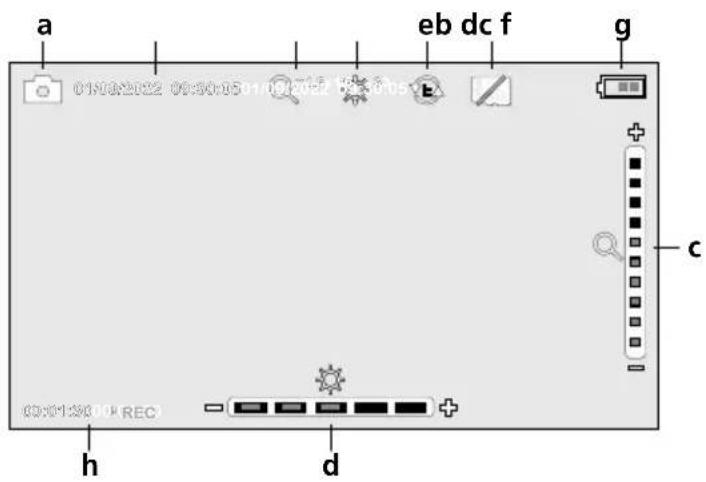

5.0 Modul de înregistrare

a Înregistrare imagine / Video

b data actuală / ora actuală

c Zoom

d Iluminare cu led

e Rotire 180° / Reflexie

h REC: înregistrare în curs

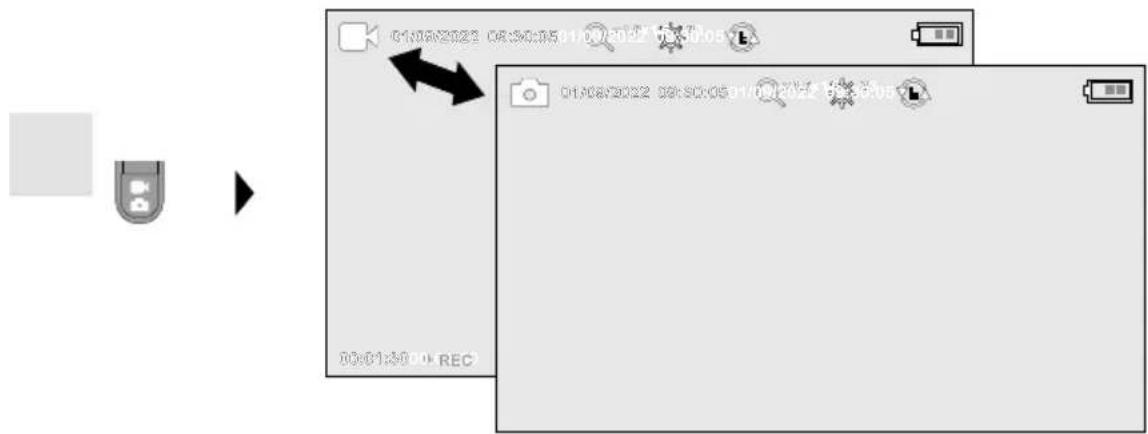

5.1 Modul de înregistrare: Comutare înregistrare imagine / video

01/08/2022 08:50:05 31 09/2022 08:50:05 08:01:30:04 REC

5.2 Modul de înregistrare: Înregistrare imagine/video

01/04/2022 00:50:05 11:07:31 01:31:05

Capul camerei video se îndreaptă în direcția și poziția dorită prin intermediul furtunului flexibil. În cazul unei iluminări proaste se cuplează iluminarea cu led. Obiectele îndepărtate sau mici se pot apropiu cu ajutoul zoom-ului. Datorită rotirii manuale a imaginii aceasta se poate roti pe monitor la 180°. Aționând scurt tasta OK imaginea sau înregistrarea video este înregistrată și stocată pe cardul SD. La o reapăsare se termină înregistrarea.

5.3 Modul de înregistrare: Iluminare cu led

01/06/2022 09:30:05 11:00/2022 09:30:05 +

5.4 Modul de înregistrare: Zoom

01/02/2022 09:30:05 11:00:3022 07:00:05 +

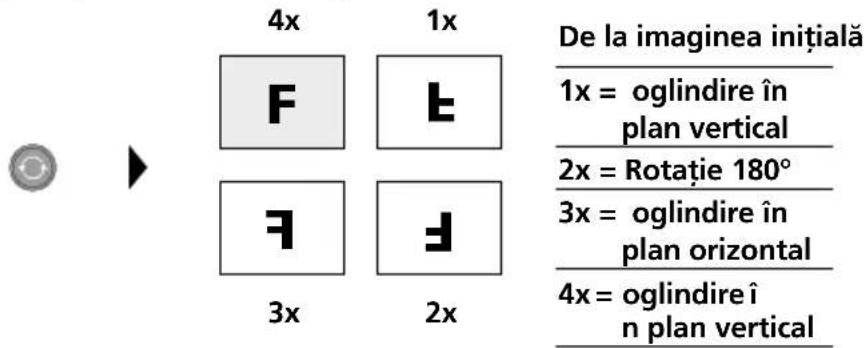

5.5 Modul de înregistrare: Rotire / Reflexie

4x 1x F E 3x 2x De la imaginea inițială 1x = oglindire în plan vertical 2x = Rotatie 180° 3x = oglindire în plan orizontal 4x = oglindire î n plan vertical

6.0 Modul de redare: Redarea înregistrărilor de imagini/video

Galerie media 001/021 01/09/2022 09:30:05

La apăsarea tastei „d” este apelată galeria media. Confirmând cu „OK” imaginea sau video-ul selectat este afişat în modul imagine completă.

Cu ajutorul tastelor săgeată se poate naviga în galeria media și în modul imagine completă.

La apăsarea tastei „a“ se încheie modul de redare.

6.1 Modul de redare: Ştergerea înregistrării

Galerie media 001/021 Avertisment Ştergeti İşierul? Da Nu 01/09/2022 08:30:06

Înregistrările se pot șterge în imagine completă și în modul vizualizare galerie. Operațiune de ștergere nu este reversibilă.

Prin intermediul formatării suportului de date se pot șterge toate fișierele și directoarele.

Consultați în acest sens punctul „7.4 Setări sistem”.

La apăsarea tastei „a“ este oprită redarea.

7.0 Modul de setare

Meniu a — Ecran / taste b — Data / Ora c — Limbă d — Selân sistem e — Informație sistem

a Setarea luminozității ecranului / configurarea tastei frontale
b Setare dată/oră
c Modificare limbă (EN, DE, JP, FR, IT, PT, ES, NL)
d Setarea sistemului
e Versiunea firmware/hardware

Pentru a ajunge din nou în modul de înregistrare apăsați de mai multe ori tasta ESC.

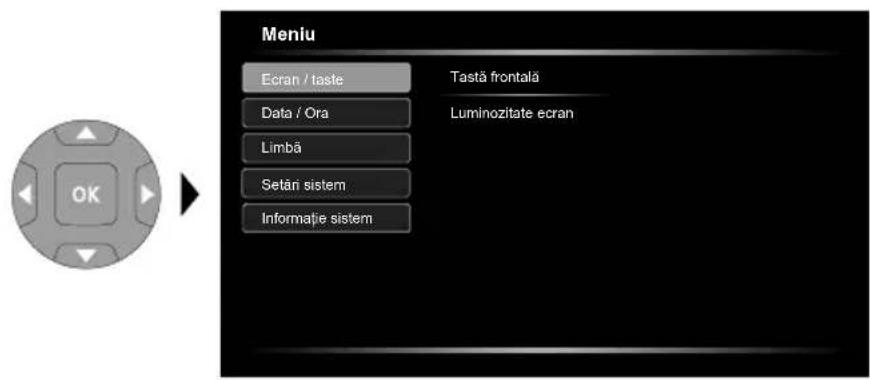

7.1 Modul de setare: Ecran / taste

Meniu Ecran / taste Data / Ora Limbă Setân sistem Informație sistem Tastă frontală Luminozitate ecran

Pentru tasta frontală se pot seta următoarele funcții: Imagine / video, rotire imagine, iluminare și zoom. Presetat este imagine / video. Luminozitatea ecranului se poate seta în trei trepte.

7.2 Modul de setare: Data / Ora

Meniu Ecran / Iasto Data / Ora Limbă Setări sistem Informație sistem Amprentă durată Setări

Aici se poate selecta dacă să apară amprenta duratei în înregistrări. Ora și date se pot seta cu tastele săgeată.

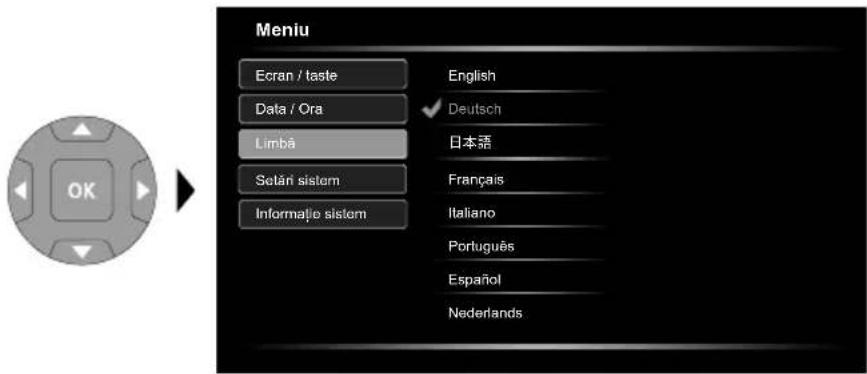

7.3 Modul de setare: Modificare limbă (EN, DE, JP, FR, IT, PT, ES, NL)

Menu Ecran / taste Data / Ora Limbä Setari sistem Informație sistem English Deutsch 日本語 Français Italiano Português Español Nederlands

Limba dorită se poate seta în acest meniu.

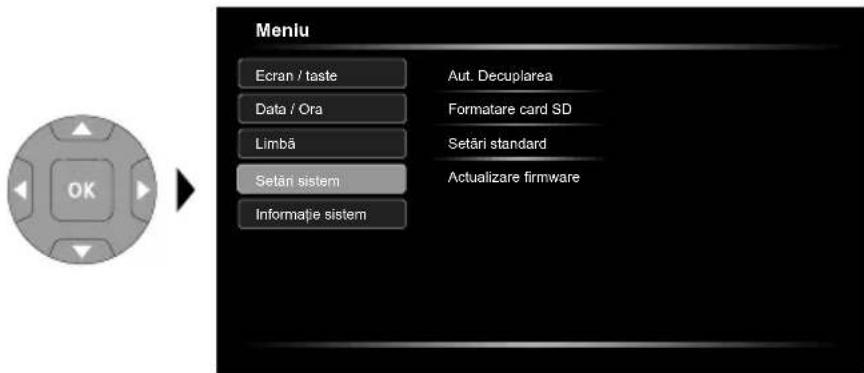

7.4 Modul de setare: Setări sistem

Menu Ecran / taste Aut. Decuplarea Data / Ora Formatare card SD Limbă Setari standard Setan sistem Actualizare firmware Informație sistem

Toate datele de pe cardul SD vor fi șterse. Această operațiune nu este reversibilă.

Nu se realizează nicio interrogare pentru confirmarea acestei operațiuni.

7.5 Modul de setare: Informatie sistem

Meniu Ecran / tasteo Data / Ora Limbă Setari sistem Informație sistem Software: V1.00 Hardware: V1.00

Informațiile despre produs sunt enunțate în acest meniu.

Transmitere date prin USB

Datele stocate pe cardul SD se pot transmite ori cu ajutorul unui cititor de carduri adecvat sau direct prin intermediul interfeței USB pe calculatorul personal. Informațiile referitoare la legătura dintre computer și adaptorul de carduri resp. cititorul de carduri se găsesc în manualul de utilizare al cititorului de carduri.

Funcția webcam

Camera se poate utiliza prin intermediul unei interfete USB-C cu un computer drept webcam.

Indicații privind întreținerea și îngrijirea

Curățați toate componentele cu o lavetă ușor umedă și evitați utilizarea de agenți de curățare, abrazivi și de dizolvare. Scoateți bateria/iile înaintea unei depozitări de durată. Depozitați aparatul la un loc curat, uscat.

Date tehnice		Ne rezervăm dreptul să efectuăm modificări tehnice. 24W36
Tip ercan 5" Display color TFT
Rezoluție display 1280 x 720 pixeli
Rezoluție imagine / video 1280 x 720 pixeli
Format imagine / format video	JPEG, MPEG-4
Spațiu memorare Card memorare micro-SD până la 32 GB
Clasa de protecție IP 54
Mufe USB tip C
Limbă meniu DE, EN, ES, FR, IT, JA, NL, PT
Funcții	Oprire automată, Rotire imagine 180°, Oglindire imagine,Înregistrare imagini, Zoom digital 1-2x, Oră timp real, Dispozitiv de stocare în masă USB, Înregistrare video
Functionare la rețea Da
Alimentare curent	Pachet accumulatori li-ion 7,4V / 2,6Ah / 19,24WhSursă 9V/DC / 2A
Durata de functionare cca. 5 ore
Timp de încărcare cca. 3 ore
Condiții de lucru	0°C ... 50°C, Umiditate aer max. 80% rH, fără formare condens,Înălțime de lucru max. 2000 m peste NN (nul normal)
Condiții de depozitare -10°C ...	70°C, Umiditate aer max. 80% rH, fără formare condens
Dimensiuni (L x Î x A) 310 x 210	x 140 mm (incl. suport)
Greutate 956 g (incl. pachetul de	acumulatori)

Prevederile UE și UK și debarasarea

Aparatul respectă toate normele necesare pentru circulația liberă a mărfii pe teritoriul UE și UK. Acest produs, inclusiv accesoriiile și ambalajele, este un aparat electric care, conform cu Directivele Europene și Britanice privind deșeurile de echipamente electrice și electronice, baterii și ambalaje, trebuie reciclat într-un mod ecologic pentru a recupera materii prime valoroase.

Pentru alte indicatii privind siguranța și indicatii suplimentare vizitați:
