Тип продукта	Видеоинспекционная камера
Бренд	Laserliner
Модель	VideoFlex HD Micro
Размеры (Д x Ш x В)	310 x 210 x 140 мм (с подставкой)
Вес	956 г (с аккумулятором)
Питание	Литий-ионный аккумулятор 3,7 В / 2,6 А·ч + сетевой адаптер 9 В постоянного тока / 2 А
Время работы	Около 5 часов
Время зарядки	Около 3 часов
Экран	5-дюймовый цветной TFT, разрешение 1280 x 720 пикселей
Разрешение фото/видео	1280 x 720 пикселей
Формат файла	JPEG (фото), MPEG-4 (видео)
Носитель памяти	Карта micro SD до 32 ГБ (не входит в комплект)
Степень защиты	IP54 (только головка камеры)
Разъемы	USB Type-C (зарядка и передача данных)
Основные функции	Запись фото/видео, цифровой зум x1-x2, поворот на 180°, отражение, регулируемая светодиодная подсветка, режим веб-камеры, автоматическое отключение
Уход	Протирать слегка влажной тканью; не использовать растворители или абразивные средства; извлекать аккумулятор при длительном хранении
Меры безопасности	Не использовать вблизи опасных напряжений; не погружать экран в жидкость; не использовать для медицинских осмотров; избегать контакта с химическими веществами или движущимися частями
Запасные части и ремонтопригодность	Сменный аккумулятор (обращайтесь в сервисный центр); съемная карта micro SD; предпочитать ремонт или пожертвование
Языки меню	DE, EN, ES, FR, IT, JA, NL, PT
Производитель	Umarex GmbH & Co. KG - Laserliner, Германия

Часто задаваемые вопросы - VideoFlex HD Micro Laserliner

Как зарядить аккумулятор VideoFlex HD Micro?

Аккумулятор заряжается либо через прилагаемый сетевой адаптер 9 В, подключенный к устройству, либо через внешний порт USB-C на аккумуляторе с помощью стандартного адаптера USB-C. Во время зарядки светодиод горит красным; он становится зеленым, когда зарядка завершена (или гаснет в зависимости от модели).

Как вставить карту micro SD?

Откройте резиновую крышку на устройстве, затем вставьте карту micro SD в предназначенный для этого слот (до 32 ГБ). Перед извлечением карты убедитесь, что устройство выключено. Запись без карты невозможна.

Как записать видео?

В режиме записи нажмите кнопку i для переключения между фото и видео (иконка фильма). Направьте головку камеры, затем кратко нажмите кнопку OK для начала записи. Повторное нажатие OK останавливает запись и сохраняет её на карту SD.

Как повернуть отображаемое изображение?

Используйте кнопку c (поворот на 180°/отражение) в режиме записи. Каждое нажатие поворачивает изображение на 180° или применяет эффект зеркала по циклу: исходное изображение -> вертикальное отражение -> поворот на 180° -> горизонтальное отражение -> возврат к исходному.

Как удалить фото или видео?

Перейдите в медиа-галерею через кнопку d. В полноэкранном режиме нажмите b (удалить), чтобы удалить файл. Вы также можете отформатировать карту SD в меню Системные настройки, что безвозвратно удалит все данные.

Можно ли использовать камеру под водой?

Головка камеры имеет степень защиты IP54, что означает устойчивость к водяным брызгам, но не должна погружаться в воду. Экран и основной блок не должны контактировать с жидкостями. Не погружайте ЖК-экран в воду.

Каково время работы аккумулятора?

Время работы составляет около 5 часов при нормальном использовании (в зависимости от светодиодной подсветки и условий). Полное время зарядки — около 3 часов.

Как установить дату и время?

В режиме настройки выберите Дата/Время. Используйте кнопки со стрелками для регулировки даты и времени, и выберите, должна ли дата отображаться на снимках.

Как обновить прошивку?

В меню Системные настройки выберите Обновление системы. Следуйте инструкциям на экране. Обычно необходимо поместить файл обновления на карту SD и запустить процедуру с устройства.

Совместима ли камера с компьютером?

Да, через порт USB-C. Её можно использовать как веб-камеру или как USB-накопитель для передачи файлов на ПК или Mac. Для режима накопителя не требуется специальных драйверов.

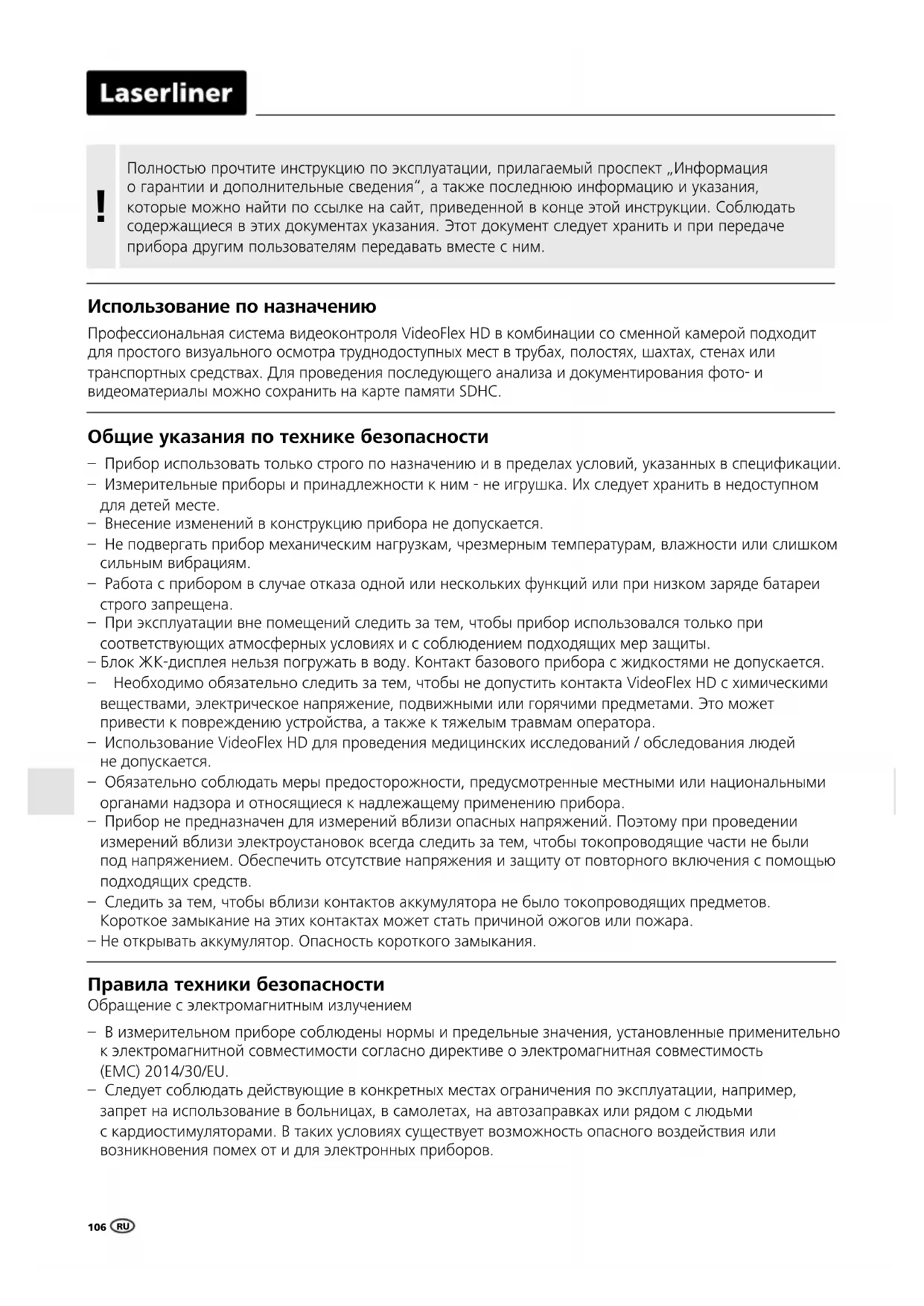

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ VideoFlex HD Micro Laserliner

Полностью прочтите инструкцию по эксплуатации, прилагаемый проспект „Информация о гарантии и дополнительные сведения“, а также последнюю информацию и указания, которые можно найти по ссылке на сайт, приведенной в конце этой инструкции. Соблюдать содержащиеся в этих документах указания. Этот документ следует хранить и при передаче прибора другим пользователям передавать вместе с ним.

Использование по назначению

Профессиональная система видеоконтроля VideoFlex HD в комбинации со сменной камерой подходит для простого визуального осмотра труднодоступных мест в трубах, полостях, шахтах, стенах или транспортных средствах. Для проведения последующего анализа и документирования фото- и видеоматериалы можно сохранить на карте памяти SDHC.

Общие указания по технике безопасности

– Прибор использовать только строго по назначению и в пределах условий, указанных в спецификации.
– Измерительные приборы и принадлежности к ним - не игрушка. Их следует хранить в недоступном для детей месте.
– Внесение изменений в конструкцию прибора не допускается.
– Не подвергать прибор механическим нагрузкам, чрезмерным температурам, влажности или слишком сильным вибрациям.
– Работа с прибором в случае отказа одной или нескольких функций или при низком заряде батареи строго запрещена.
– При эксплуатации вне помещений следить за тем, чтобы прибор использовался только при соответствующих атмосферных условиях и с соблюдением подходящих мер защиты.
– Блок ЖК-дисплея нельзя погружать в воду. Контакт базового прибора с жидкостями не допускается.
- Необходимо обязательно следить за тем, чтобы не допустить контакта VideoFlex HD с химическими веществами, электрическое напряжение, подвижными или горячими предметами. Это может привести к повреждению устройства, а также к тяжелым травмам оператора.
– Использование VideoFlex HD для проведения медицинских исследований / обследования людей не допускается.
– Обязательно соблюдать меры предосторожности, предусмотренные местными или национальными органами надзора и относящиеся к надлежащему применению прибора.
- Прибор не предназначен для измерений вблизи опасных напряжений. Поэтому при проведении измерений вблизи электроустановок всегда следить за тем, чтобы токопроводящие части не были под напряжением. Обеспечить отсутствие напряжения и защиту от повторного включения с помощью подходящих средств.
– Следить за тем, чтобы вблизи контактов аккумулятора не было токопроводящих предметов. Короткое замыкание на этих контактах может стать причиной ожогов или пожара.
– Не открывать аккумулятор. Опасность короткого замыкания.

Правила техники безопасности

Обращение с электромагнитным излучением

– В измерительном приборе соблюдены нормы и предельные значения, установленные применительно к электромагнитной совместимости согласно директиве о электромагнитная совместимость (EMC) 2014/30/EU.
– Следует соблюдать действующие в конкретных местах ограничения по эксплуатации, например, запрет на использование в больницах, в самолетах, на автозаправках или рядом с людьми с кардиостимуляторами. В таких условиях существует возможность опасного воздействия или возникновения помех от и для электронных приборов.

1 2 3

4 5 6 7 8 9

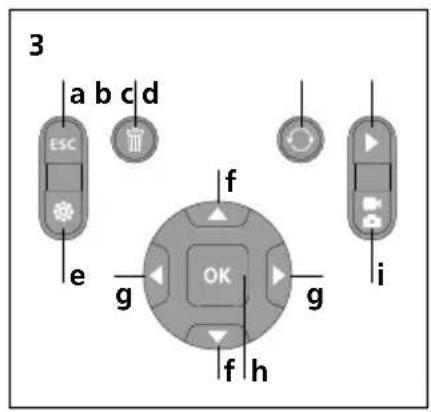

3 ESC a b c d e f g OK g f h i

1 ЖК дисплей
2 ВКЛ./ВЫКЛ.
3 Кнопки прямого действия

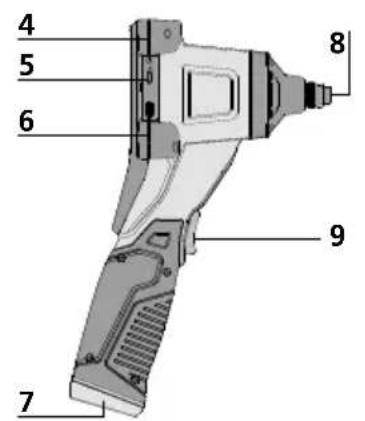

4 Зарядное гнездо
5 Интерфейс USB тип C
6 Гнездо для установки микрокарты SD
7 Отсек для аккумулятора
8 Порт для подключения блока камеры
9 Фронтальная кнопка

a Отмена
b Удалить снимки
с Вращение 180° / пЗеркальное отображение
d Галерея медиа-объектов
e Режим настройки
f Масштаб + / -

9 Подсветка светодиодных индикаторов + / -
h Пуск / Запись / Подтверждение
i Выбор фото / видео

Ввод в эксплуатацию

1 Место подсоединения гибкого рукава

Вставить микрокарту SD

Для установки микрокарты SD сначала открыть резиновую заглушку, а затем вставить карту памяти в соответствии с рисунком. Запись данных без носителя невозможна.

! Перед извлечением карты памяти MicroSD следует выключить устройство.

4 Обращение с блоком питания / литий-ионным аккумулятором

• Аккумулятор можно заряжать непосредственно в приборе, с помощью прилагаемого блока питания 9 В, или извне, через встроенное в аккумулятор гнездо USB-C, используя стандартный блок питания USB-C.
• Блок питания/зарядное устройство использовать только внутри замкнутых помещений, не подвергать воздействию влаги или дождя, т.к. в противном случае существует опасность поражения электрическим током.
  – Перед использованием прибора необходимо полностью зарядить аккумулятор.
  – Подсоединить блок питания/зарядное устройство к электросети и разъему, который находится в отделении для аккумулятора. Использовать только блок питания/зарядное устройство, входящее в комплект. При использовании не оригинального блока питания/зарядного устройства гарантия аннулируется.

– Во время зарядки прибора светодиод горит красным светом. Если светодиод горит зеленым светом, значит процесс зарядки завершен.
– Во время зарядки аккумулятора светодиод горит красным светом. Если светодиод погас, процесс зарядки завершен.

! Прибор питается от сменного аккумулятора. В этом случае Вам необходимо связаться с авторизованным дилером или с ервисным отделом UMAREX-LASERLINER.

USB-C OFF-BATTERY PACK

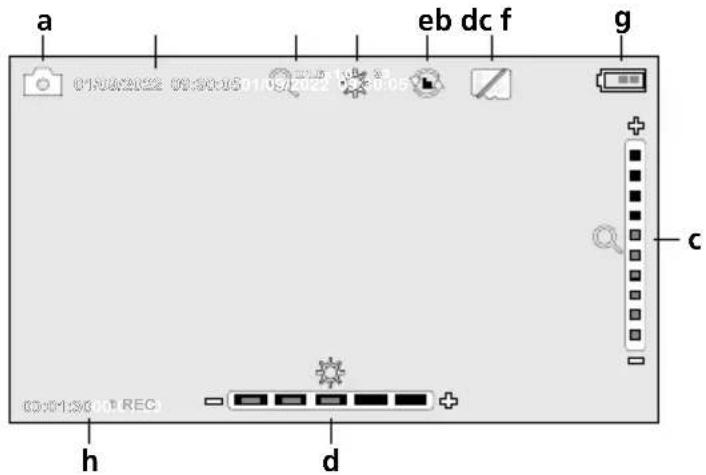

5.0 Режим записи

a Фотосъемка / Видеосъемка
b Текущая дата / время
c Масштаб
d Подсветка светодиодных индикаторов
e Вращение 180° / пЗеркальное отображение
f Вставить SD-карту
g Индикатор состояния батареи
h REC: Идет запись

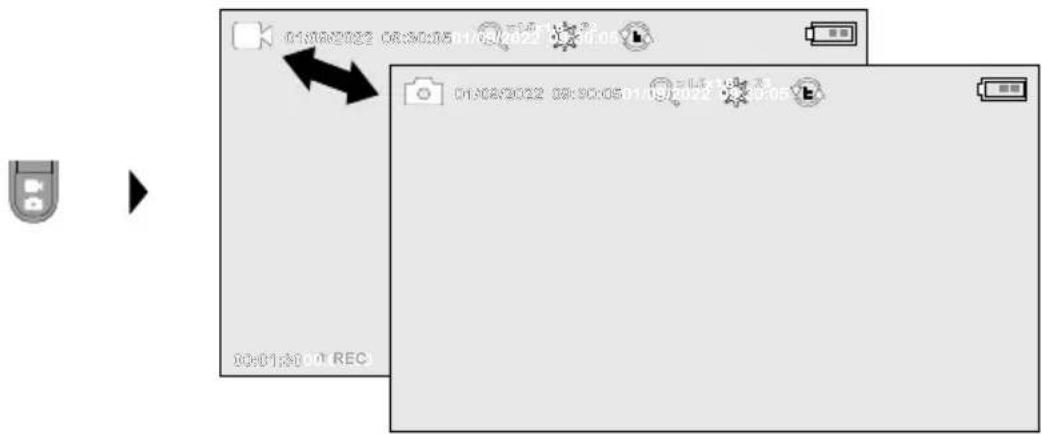

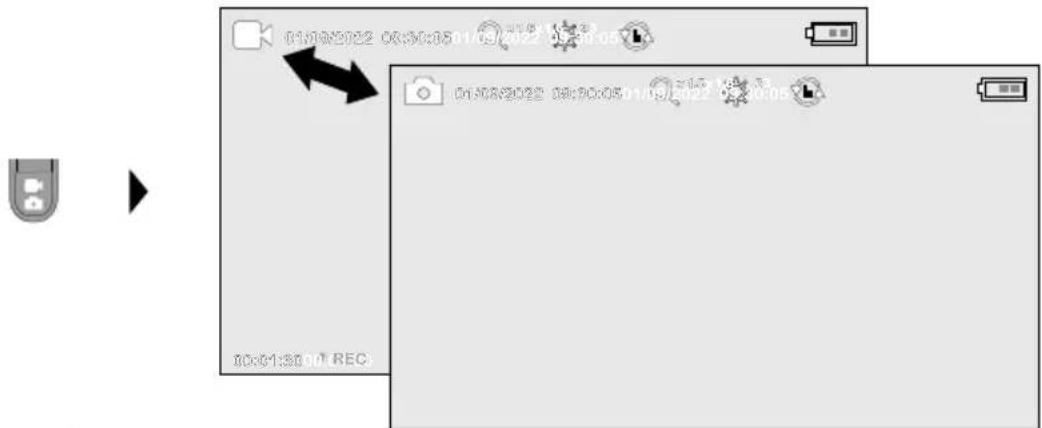

5.1 Режим записи: Выбор фото-/ видеосъемки

5.2 Режим записи: Запись снимков /видео

01/04/2022 00:50:05 11:07:31 01:31:05

Выставить головку камеры на гибком рукаве и привести в нужное положение. При плохих условиях освещения включить подсветку светодиодных индикаторов. С помощью функции масштаба приблизить удаленные или небольшие объекты. Изображение на мониторе можно поворачивать вручную на 180°. В результате короткого нажатия кнопки ОК выполняется фото- или видеосъемка с сохранением данных на карте памяти SD. Запись прекращается после повторного нажатия этой кнопки.

5.3 Режим записи: Подсветка светодиодных индикаторов

01/06/2022 09:30:05 11:00/2022 09:30:05 +

1x = 20%

2x = 40%

3x = 60%

4x = 80%

5x = 100%

5.4 Режим записи: Масштаб

01/02/2022 09:30:05 11:00:3022 07:30:05 +

1x = 110%

2x = 120%

3x = 130%

4x = 140%

5x = 150%

6x = 160%

7x = 170%

8x = 180%

9x = 190%

10x = 200%

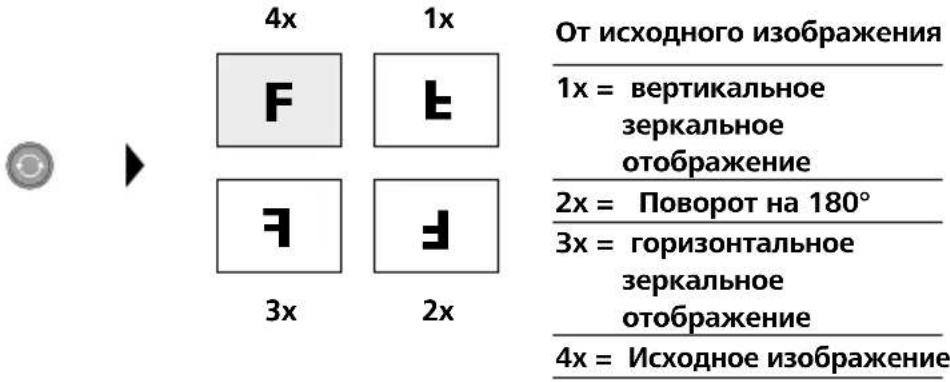

5.5 Режим записи: Вращение изображения / Зеркальное отображение

4x 1x F E 3x 2x От исходного изображения 1x = вертикальное зеркальное отображение 2x = Поворот на 180° 3x = горизонтальное зеркальное отображение 4x = Исходное изображение

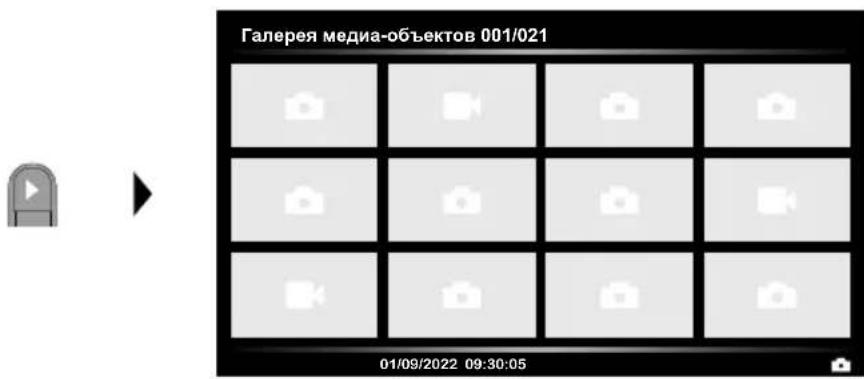

6.0 Режим воспроизведения: Воспроизведение записанных снимков /видео

Галерея медиа-объектов 001/021 01/09/2022 09:30:05

Нажатием кнопки „d“ открывается галерея медиа-объектов. Нажатием на кнопку „OK“ выбранный фотоснимок или видео можно просматривать в полноэкранном формате. Клавиши со стрелками позволяют переходить вперед или назад по галерее медиа-объектов и в полноэкранном режиме. Для выхода из режима воспроизведения нажать кнопку „a“.

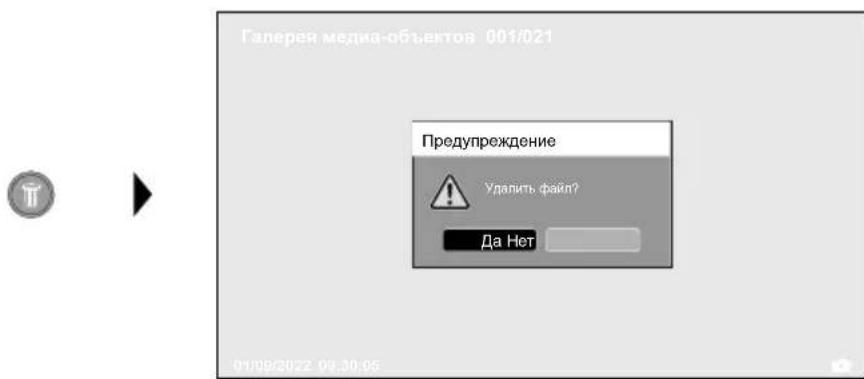

6.1 Режим воспроизведения: Удаление записи

Галереи медиа-объектов 001/021 Предупреждение Удалить файл? Да Нет 01/09/2022 09:30:05

Удалять изображения можно в полноэкранном режиме и в режиме галереи. Операцию удаления после ее выполнения отменить уже нельзя. В результате форматирования носителя данных могут быть удалены все файлы и папки. Более подробную информацию об этом можно найти в п. „7.4 Настройки системы“.

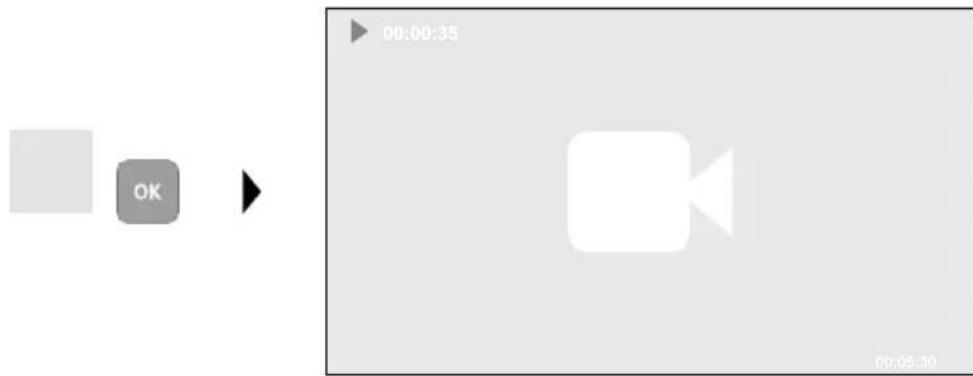

6.2 Режим воспроизведения: Воспроизведение

Нажатием кнопки „а“ воспроизведение прекращается.

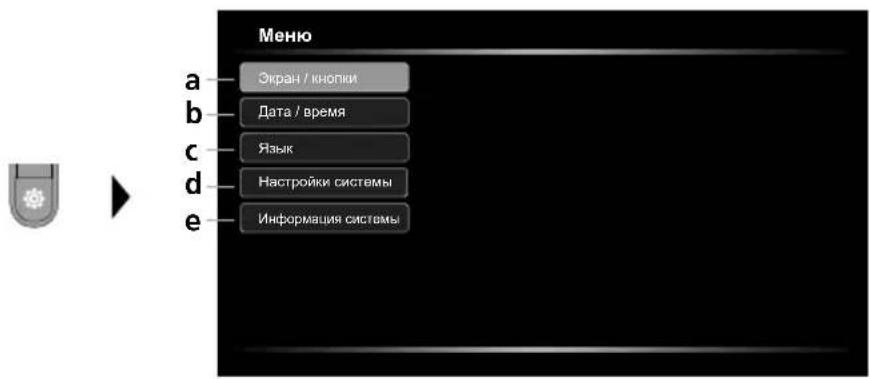

7.0 Режим настройки

Меню a——Окран / кнопки b——Дата / время c——Язык d——Настройки системы e——Информация системы

a Настроить яркость экрана / конфигурировать фронтальную кнопку
b Настройка даты/времени
c Изменение языка (EN, DE, JP, FR, IT, PT, ES, NL)
d Выполнить настройку системы
e Версия прошивки / аппаратного обеспечения

! Чтобы снова перейти в режим записи, необходимо несколько раз нажать кнопку ESC.

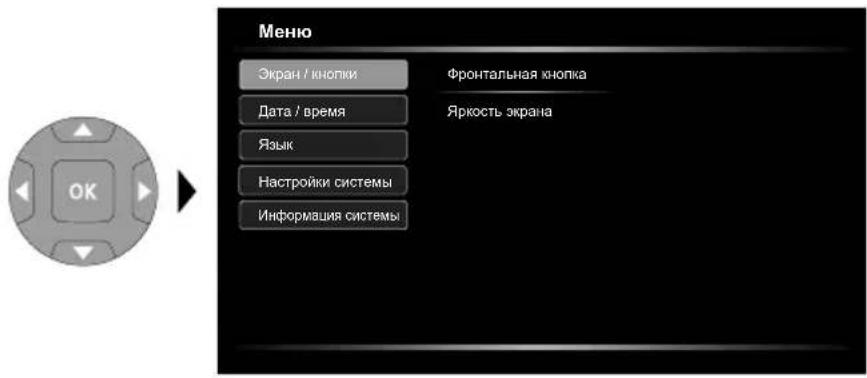

7.1 Режим настройки: Экран / кнопки

Меню Экран / кнопки Фронтальная кнопка Дата / время Яркость экрана Язык Настройки системы Информация системы

Для фронтальной кнопки можно настроить следующие функции: фото / видео, поворот изображения, подсветка и масштабирование.

Предварительно настроены фото / видео.

Яркость экрана можно настроить на трех уровнях.

7.2 Режим настройки: Дата / время

Меню Экран / кнопки Дата / время Язык Настройки системы Информация системы Метка времени настройки

Здесь можно выбрать, будет ли указываться на изображениях метка времени.

Настройку времени и даты можно выполнить с помощью кнопок со стрелками.

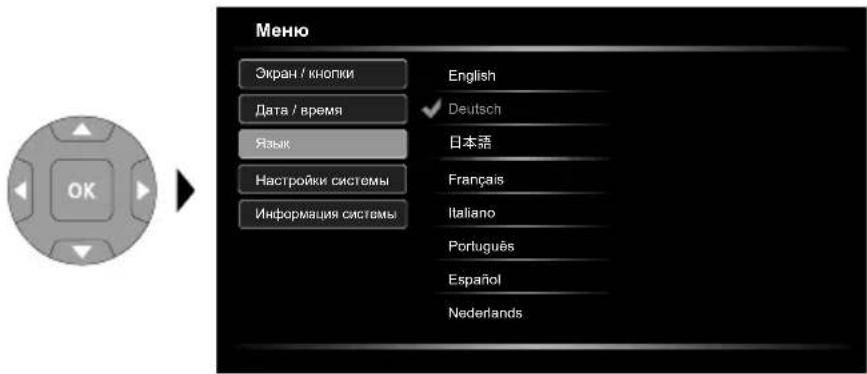

7.3 Режим настройки: Изменение языка (EN, DE, JP, FR, IT, PT, ES, NL)

Меню Экран / кнопки Дата / время Язык Настройки системы Информация системы English Deutsch 日本語 Français Italiano Português Español Nederlands

В этом меню можно настроить нужный нужный язык.

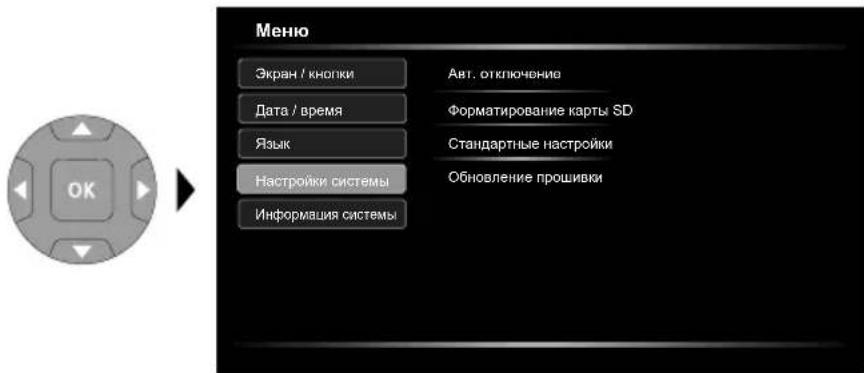

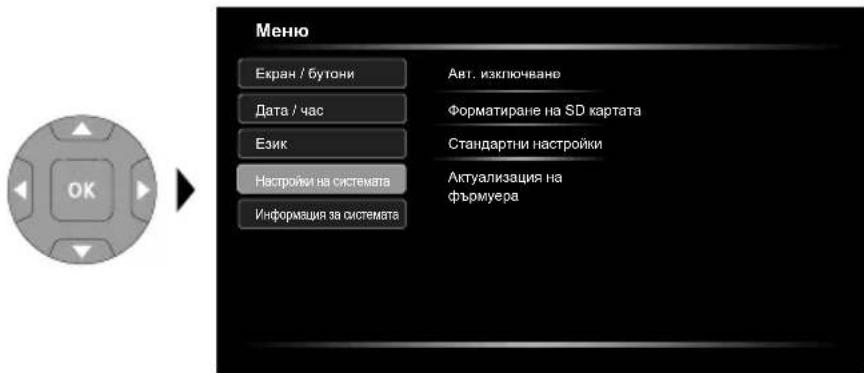

7.4 Режим настройки: Настройки системы

Меню Экран / кнопки Дата / время Язык Настройки системы Информация системы Авт. отключение Форматирование карты SD Стандартные настройки Обновление прошивки

Все данные на карте памяти SD будут удалены. Отменить эту операцию после ее выполнения уже нельзя. Повторный контрольный запрос для подтверждения операции не предусмотрен.

7.5 Режим настройки: Информация системы

Меню Экран / кнопки Дата / время Язык Настройки системы Информация системы Software: V1.00 Hardware: V1.00

В этом меню указана информация об изделии.

Передача данных по USB

Все компоненты очищать слегка влажной салфеткой; не использовать чистящие средства, абразивные материалы и растворители. Перед длительным хранением прибора обязательно вынуть из него батарею/батареи. Прибор хранить в чистом и сухом месте.

Функция камеры

Камеру можно использовать через интерфейс USB-C с компьютером в качестве веб-камеры.

Информация по обслуживанию и уходу

Все компоненты очищать слегка влажной салфеткой; не использовать чистящие средства, абразивные материалы и растворители. Перед длительным хранением прибора обязательно вынуть из него батарею/батареи. Прибор хранить в чистом и сухом месте.

Технические данные		Изготовитель сохраняет за собой права на внесение технических изменений. 24W36
Тип экрана 5" Цветной тонкопленочный дисплей
Разрешение дисплея 1280 x 720 пикселов
Разрешение снимок / видео 1280 x 720 пикселов
Формат снимка / видео JPEG, MPEG-4
Память Micro-SD Speicherkarte bis 32 GB
Класс защиты	IP 54
Порты USB тип C
Язык меню DE, EN, ES, FR, IT, JA,	NL, PT
Функции	Автоматическое отключение, Поворот изображения 180°, Зеркальное отображение, Съемка изображения, Цифровое изменение масштаба с кратностью 1-2x, Часы реального времени, USB-накопитель, Видеозапись
Режим работы от сети Да
Электропитание	Литий-ионный аккумуляторный блок 7,4В / 2,6Ач / 19,24Вт·чСетевой блок питания 9В/DC / 2А
Срок службы ок. 5 ч.
Время зарядки ок. 3 ч.
Рабочие условия	0°C ... 50°C, Влажность воздуха макс. 80% rН, без образования конденсата, Рабочая высота не более 2000 м над уровнем моря
Условия хранения	-10°C ... 70°C, Влажность воздуха макс. 80% rН, без образования конденсата
Размеры (Ш x В x Г) 310 x 210 x 140 мм (вкл. крепления)
Вес 956 г (вкл. аккумулятор)

Предписания ЕС и Великобритании и утилизация

Прибор соответствует всем необходимым требованиям, регламентирующие свободный товарооборот на территории ЕС и Великобритании.

Данное изделие, включая комплектующие принадлежности и упаковку, является электрическим устройством, которое согласно директивам ЕС и Великобритании о старых электрических и электронных устройствах, элементах питания, аккумуляторах и упаковочных материалах должно быть передано на утилизацию экологически безопасным способом с целью получения ценного сырья.

Другие правила техники безопасности и дополнительные инструкции см. по адресу:
