HD FlexCamera - инспекционная камера Laserliner - Бесплатное руководство пользователя

Тип продукта	Инспекционная камера
Бренд	Laserliner
Модель	HD FlexCamera
Диаметр головки камеры	7,9 мм
Степень защиты зонда	IP68 (1,5 м, 60 мин)
Количество светодиодов	8
Разрешение камеры	1280 x 720 пикселей
Поле зрения (FOV)	80°
Глубина резкости (DOF)	от 3 до 8 см
Диаметр зонда	6 мм
Длина зонда	1,5 м
Длина головки камеры	35 мм
Минимальный радиус изгиба	75 мм
Устойчивость	Масло и бензин
Условия работы	от 0°C до 50°C, макс. отн. влажность 80% без конденсации
Условия хранения	от -10°C до 70°C, макс. отн. влажность 80% без конденсации
Вес	175 г
Размеры (Д x В x Г)	1550 мм x 21 мм x 21 мм
Питание	Через базовый блок VideoFlex HD
Надлежащее использование	Осмотр труднодоступных мест (полости, колодцы, кладка, транспортные средства)
Уход и очистка	Чистить слегка влажной тканью, избегать растворителей и абразивных средств. Хранить в сухом и чистом месте.
Безопасность	Не использовать вблизи опасного напряжения, не погружать полностью (оставить запас 10 см), не использовать на людях, не модифицировать устройство.
Запасные части и ремонт	Аксессуар для базового блока VideoFlex HD. Конкретные запасные части не указаны.
Общая информация	Соответствует директивам ЕС и Великобритании. Утилизировать в соответствии с местными нормами.

Часто задаваемые вопросы - HD FlexCamera Laserliner

Как использовать камеру HD FlexCamera с базовым блоком VideoFlex HD?

Подключите разъем камеры к соответствующему разъему на базовом блоке. Включите базовый блок и в меню выберите источник камеры. Камера передает изображение в реальном времени на экран.

Какая глубина резкости у камеры?

Глубина резкости составляет от 3 до 8 см. Для получения четкого изображения расположите головку камеры на этом расстоянии от объекта.

Можно ли полностью погружать кабель камеры?

Нет, для обеспечения защиты IP68 оставьте зазор 10 см между верхней частью кабеля и корпусом базового блока. Максимальная глубина составляет 1,5 м в течение 60 минут.

Что делать, если изображение размыто?

Убедитесь, что головка камеры находится в зоне глубины резкости (от 3 до 8 см). Если объект слишком близко или далеко, изображение может быть размытым. Отрегулируйте расстояние.

Как ухаживать за камерой?

Чистите камеру слегка влажной тканью. Не используйте растворители, абразивные средства или агрессивные чистящие средства. Храните в сухом и чистом месте.

Можно ли использовать эту камеру для осмотра электроустановок?

Нет, прибор не предназначен для измерения вблизи опасного напряжения. Убедитесь, что токоведущие части обесточены перед осмотром.

Каковы температурные условия эксплуатации?

Камера может использоваться при температуре от 0°C до 50°C с максимальной относительной влажностью 80% без конденсации.

Можно ли использовать камеру для медицинских осмотров?

Нет, запрещается использовать HD FlexCamera для медицинских осмотров людей. Она предназначена только для технического осмотра.

Как утилизировать камеру по окончании срока службы?

В соответствии с директивами ЕС и Великобритании не выбрасывайте прибор вместе с бытовыми отходами. Сдайте его в соответствующий пункт сбора для переработки электронных отходов.

Что делать, если камера не работает?

Сначала проверьте подключение к базовому блоку и состояние батареи. Если проблема не устранена, обратитесь к полной инструкции или свяжитесь с сервисной службой. Не пытайтесь ремонтировать самостоятельно.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ HD FlexCamera Laserliner

Полностью прочтите инструкцию по эксплуатации, прилагаемый проспект „Информация о гарантии и дополнительные сведения“, а также последнюю информацию и указания, которые можно найти по ссылке на сайт, приведенной в конце этой инструкции. Соблюдать содержащиеся в этих документах указания. Этот документ необходимо сохранить и передать при передаче лазерного устройства.

Использование по назначению

HD FlexCamera — это камера для подключения к базовому блоку устройства VideoFlex HD. Наряду с базовым блоком цветные видеоизображения передаются также на ЖК дисплей для контроля труднодоступных мест, например, в пустых пространствах, шахтах, каменных кладках или автомобилях.

Общие указания по технике безопасности

– Прибор использовать только строго по назначению и в пределах условий, указанных в спецификации.
- Измерительные приборы и принадлежности к ним - не игрушка. Их следует хранить в недоступном для детей месте.
– Камера головки может сильно нагреваться во время работы, что может привести к повреждению чувствительных осматриваемых объектов.
– Внесение изменений в конструкцию прибора не допускается.
– Не подвергать прибор действию механических нагрузок, повышенных температур или мощных вибраций.
– Запрещается пользоваться прибором, если не работает одна или нескольких функций, а также в случае повреждения корпуса или соединительных проводов или при низком уровне заряда батареи на базовом приборе.
– Головка камеры не является стойкой к кислотам или огнестойкой.
– Необходимо обязательно следить за тем, чтобы не допустить контакта HD FlexCamera с химическими веществами, электрическое напряжение, подвижными или горячими предметами. Это может привести к повреждению устройства, а также к тяжелым травмам оператора.
– Для обеспечения степени защиты IP 68 камеру с кабелем можно погружать в жидкости только так, чтобы расстояние от уровня жидкости до корпуса прибора составляло не менее 10 см
- Использование HD FlexCamera для проведения медицинских исследований / обследования людей не допускается.
– Обязательно соблюдать меры предосторожности, предусмотренные местными или национальными органами надзора и относящиеся к надлежащему применению прибора.
- Прибор не предназначен для измерений вблизи опасных напряжений. Поэтому при проведении измерений вблизи электроустановок всегда следить за тем, чтобы токопроводящие части не были под напряжением. Обеспечить отсутствие напряжения и защиту от повторного включения с помощью подходящих средств.

Правила техники безопасности

Обращение с искусственным оптическим излучением OStrV (Правила охраны труда при работе с оптическим излучением)

Светодиод выходного отверстия

– Устройство оснащено светодиодами, подпадающими под группу риска RG 0 („свободная“, без опасности) по действующим стандартам в сфере фотобиологической безопасности (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) в действующей редакции.
– При использовании по назначению и в логически предсказуемых условиях излучение светодиодов безопасно для глаз и кожи человека.

Laserliner

Правила техники безопасности

Обращение с электромагнитным излучением

• В измерительном приборе соблюдены нормы и предельные значения, установленные применительно к электромагнитной совместимости согласно директиве о электромагнитная совместимость (EMC) 2014/30/EU.
• Следует соблюдать действующие в конкретных местах ограничения по эксплуатации, например, запрет на использование в больницах, в самолетах, на автозаправках или рядом с людьми с кардиостимуляторами. В таких условиях существует возможность опасного воздействия или возникновения помех от и для электронных приборов.

1 Место подсоединения базового блока

3 Головка камеры

2 Гибкий зонд

1 Глубина резкости

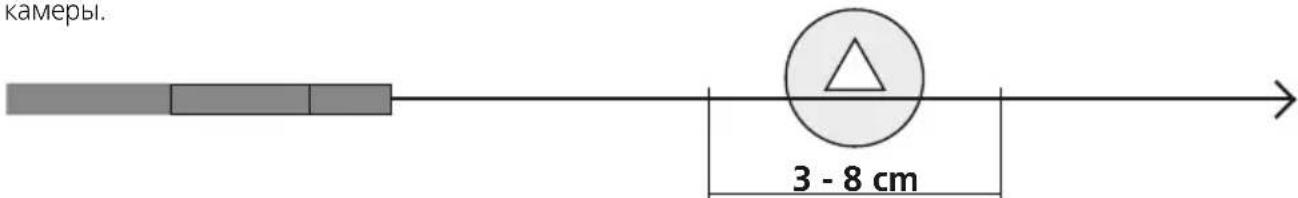

Камеры HD FlexCamera позволяет получать четкие изображения на расстоянии 3 – 8 см от головки камеры.

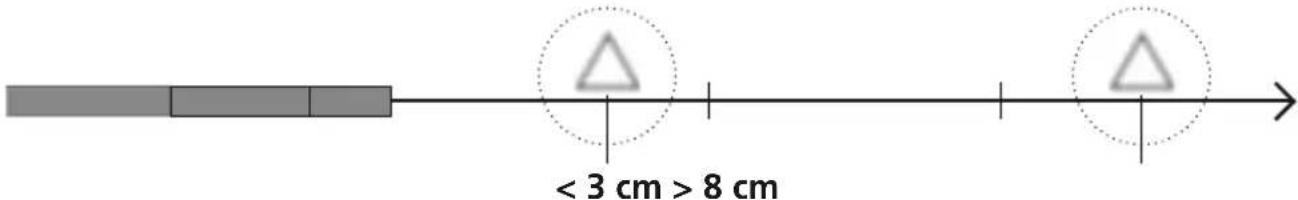

Объекты, находящиеся довольно далеко за пределами фокусного интервала, могут выглядеть нечетко.

2 Место подсоединения гибкого зонда

Информация по обслуживанию и уходу

Все компоненты очищать слегка влажной салфеткой; не использовать чистящие средства, абразивные материалы и растворители. Прибор хранить в чистом и сухом месте.

Техническиехарактеристики		Изготовитель сохраняет за собой правана внесение технических изменений. 24W02
Диаметр головки камеры 7,9 мм
Класс защиты зонда камеры IP 68	(Глубина погружения 1,5 м, 60 мин.)
Количество светодиодов 8
Разрешение камеры 1280 x 720 пикселов
Зона обзора (FOV) 80°
Глубина резкости (DOF) 3 ... 8 см
Диаметр зонда 6 мм
Длина зонда 1,5 м
Длина Головка камеры 35 мм
Мин. радиус изгиба зонда 75 мм
Характеристики Устойчивость к воэдействию масла и бензина
Рабочие условия	0°C ... 50°C, Влажность воздуха макс. 80% rН, без образованияконденсата, Рабочая высота не более 2000 м над уровнем моря
Условия хранения	-10°C ... 70°C, Влажность воздуха макс. 80% rН, без образованияконденсата
Вес 175 г
Размеры (Ш x В x Г) 1550 мм x 21 мм x 21мм

Предписания ЕС и Великобритании и утилизация

Прибор соответствует всем необходимым требованиям, регламентирующие свободный товарооборот на территории ЕС и Великобритании.

Данное изделие, включая комплектующие принадлежности и упаковку, является электрическим устройством, которое согласно директивам ЕС и Великобритании о старых электрических и электронных устройствах, элементах питания, аккумуляторах и упаковочных материалах должно быть передано на утилизацию экологически безопасным способом с целью получения ценного сырья.

Электрические приборы и упаковка не относятся к бытовым отходам. Информацию о пунктах сбора и утилизации отходов можно получить в администрации по месту жительства. Соблюдайте инструкции по утилизации и правила техники безопасности в пунктах приема отходов.

Другие правила техники безопасности и дополнительные инструкции см. по адресу:

Инструкции за безопасност

Инструкции за безопасност

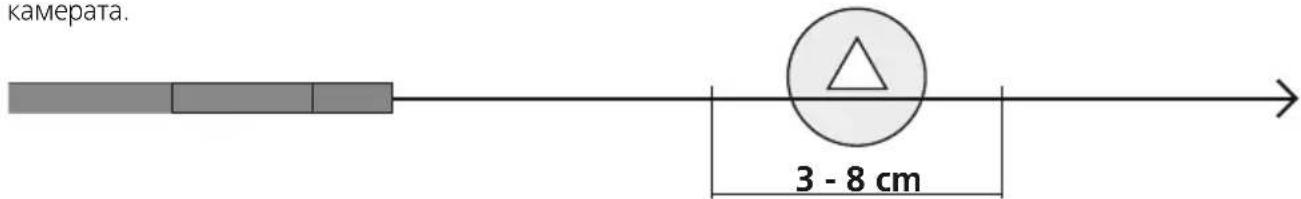

Камера на HD FlexCamera осигурява контрастни изображения в диапазона 3 – 8 см пред главата на камерата.
