InspectorCamera Mini - инспекционная камера Laserliner - Бесплатное руководство пользователя

Тип продукта	Инспекционная камера
Бренд	Laserliner
Модель	InspectorCamera Mini
Диаметр головки камеры	6 мм
Тип защиты зонда	IP68 (глубина погружения 1 м, 60 мин)
Количество светодиодов	8
Разрешение камеры	1280 x 720 пикселей
Поле зрения (FOV)	80°
Глубина резкости (DOF)	3-8 см
Диаметр зонда	5,5 мм
Длина зонда	1,5 м
Длина головки камеры	20 мм
Минимальный радиус изгиба зонда	75 мм
Стойкость к жидкостям	Дизельное топливо, бензин, моторное масло, AdBlue®, этанол, соленая вода (28%)
Условия работы	от 0°C до 45°C, относительная влажность макс. 80% (без конденсации)
Условия хранения	от -10°C до 60°C, относительная влажность макс. 80% (без конденсации)
Вес	175 г
Размеры (без зонда)	1580 мм x 42 мм x 42 мм (упаковка или корпус?)
Питание	Через базовый блок Videolnspector (не входит в комплект)
Совместимость	Базовый блок Videolnspector от Laserliner
Уход и очистка	Протирать слегка влажной тканью, избегать агрессивных средств и растворителей. Хранить в сухом и чистом месте.
Безопасность	Не использовать для медицинских осмотров. Избегать контакта с химическими веществами, электрическим напряжением, горячими или движущимися частями. Не модифицировать устройство.

Часто задаваемые вопросы - InspectorCamera Mini Laserliner

Каков диаметр головки камеры?

Диаметр головки камеры составляет 6 мм, что позволяет получить доступ к очень узким пространствам.

Какое разрешение у камеры?

Камера обеспечивает разрешение 1280 x 720 пикселей для четких изображений.

Камера водонепроницаема?

Да, зонд камеры защищен по стандарту IP68, что допускает погружение на глубину до 1 метра на 60 минут.

Какова глубина резкости?

Глубина резкости составляет от 3 до 8 см перед головкой камеры. Объекты за пределами этого диапазона могут быть размытыми.

Как чистить камеру?

Протирайте камеру слегка влажной тканью. Избегайте агрессивных чистящих средств, абразивов или растворителей.

При каких температурах она может работать?

Камера работает при температуре от 0°C до 45°C с относительной влажностью макс. 80% (без конденсации).

Устойчива ли она к химическим веществам?

Да, она устойчива к дизельному топливу, бензину, моторному маслу, AdBlue®, этанолу и соленой воде (содержание соли 28%).

Какова длина кабеля зонда?

Длина зонда составляет 1,5 метра.

Можно ли использовать эту камеру для медицинских осмотров?

Нет, категорически запрещается использовать InspectorCamera Mini для медицинских осмотров или на людях.

Как заменить камеру?

Камера является съемной: откройте замок на корпусе и извлеките зонд. Обратитесь к инструкции для получения подробной информации о замене.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ InspectorCamera Mini Laserliner

Полностью прочтите инструкцию по эксплуатации, прилагаемый проспект „Информация о гарантии и дополнительные сведения“, а также последнюю информацию и указания, которые можно найти по ссылке на сайт, приведенной в конце этой инструкции. Соблюдать содержащиеся в этих документах указания. Этот документ необходимо сохранить и передать при передаче лазерного устройства.

Использование по назначению

InspectorCamera Mini — это камера для подключения к базовому блоку устройства VideoInspector. Наряду с базовым блоком цветные видеоизображения передаются также на ЖК дисплей для контроля труднодоступных мест, например, в пустых пространствах, шахтах, каменных кладках или автомобилях.

Общие указания по технике безопасности

• Прибор использовать только строго по назначению и в пределах условий, указанных в спецификации.
  – Измерительные приборы и принадлежности к ним - не игрушка. Их следует хранить в недоступном для детей месте.
  – Камера головки может сильно нагреваться во время работы, что может привести к повреждению чувствительных осматриваемых объектов.
  – Внесение изменений в конструкцию прибора не допускается.
  – Не подвергать прибор действию механических нагрузок, повышенных температур или мощных вибраций.
  – Запрещается пользоваться прибором, если не работает одна или нескольких функций, а также в случае повреждения корпуса или соединительных проводов или при низком уровне заряда батареи на базовом приборе.
  – Головка камеры не является стойкой к кислотам или огнестойкой.
  – Необходимо обязательно следить за тем, чтобы не допустить контакта InspectorCamera Mini с химическими веществами, электрическое напряжение, подвижными или горячими предметами. Это может привести к повреждению устройства, а также к тяжелым травмам оператора.
  – Для обеспечения степени защиты IP 68 камеру с кабелем можно погружать в жидкости только так, чтобы расстояние от уровня жидкости до корпуса прибора составляло не менее 10 см
• Использование InspectorCamera Mini для проведения медицинских исследований / обследования людей не допускается.
  – Обязательно соблюдать меры предосторожности, предусмотренные местными или национальными органами надзора и относящиеся к надлежащему применению прибора.
• Прибор не предназначен для измерений вблизи опасных напряжений. Поэтому при проведении измерений вблизи электроустановок всегда следить за тем, чтобы токопроводящие части не были под напряжением. Обеспечить отсутствие напряжения и защиту от повторного включения с помощью подходящих средств.

Правила техники безопасности

Обращение с искусственным оптическим излучением OStrV (Правила охраны труда при работе с оптическим излучением)

Светодиод выходного отверстия

– Устройство оснащено светодиодами, подпадающими под группу риска RG 0 („свободная“, без опасности) по действующим стандартам в сфере фотобиологической безопасности (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) в действующей редакции.
– При использовании по назначению и в логически предсказуемых условиях излучение светодиодов безопасно для глаз и кожи человека.

Laserliner

Правила техники безопасности

Обращение с электромагнитным излучением

• В измерительном приборе соблюдены нормы и предельные значения, установленные применительно к электромагнитной совместимости согласно директиве о электромагнитная совместимость (EMC) 2014/30/EU.
• Следует соблюдать действующие в конкретных местах ограничения по эксплуатации, например, запрет на использование в больницах, в самолетах, на автозаправках или рядом с людьми с кардиостимуляторами. В таких условиях существует возможность опасного воздействия или возникновения помех от и для электронных приборов.

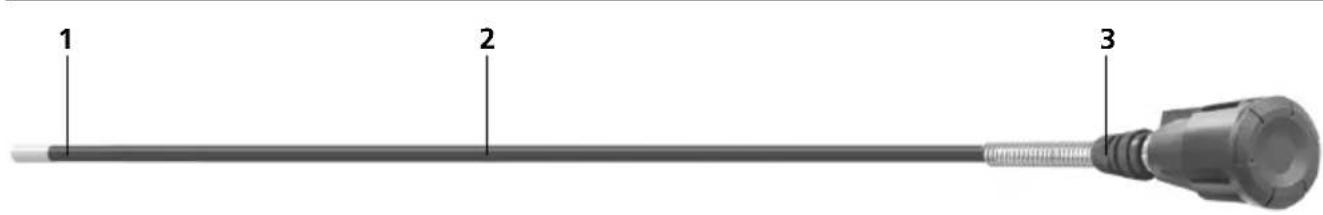

1 Головка камеры

3 Фиксация камеры

2 Зонд камеры

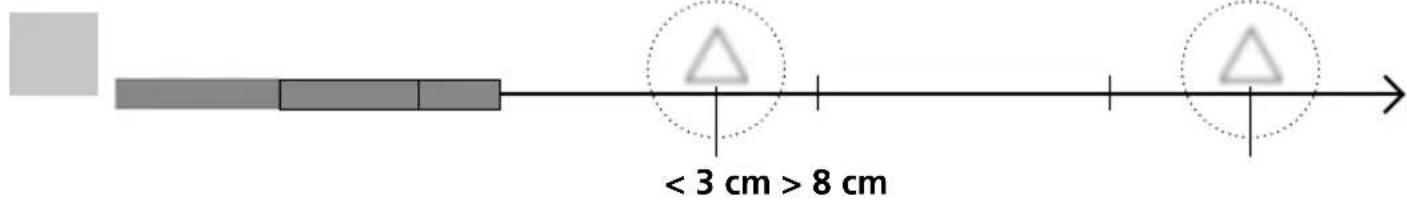

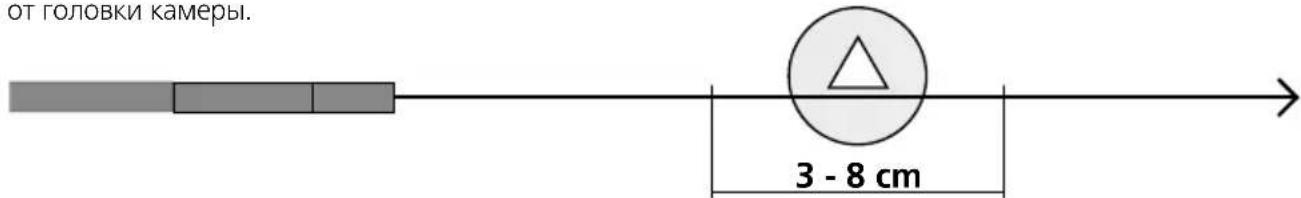

1 Глубина резкости

Камеры InspectorCamera Mini позволяет получать четкие изображения на расстоянии 3 – 8 см от головки камеры.

Объекты, находящиеся довольно далеко за пределами фокусного интервала, могут выглядеть нечетко.

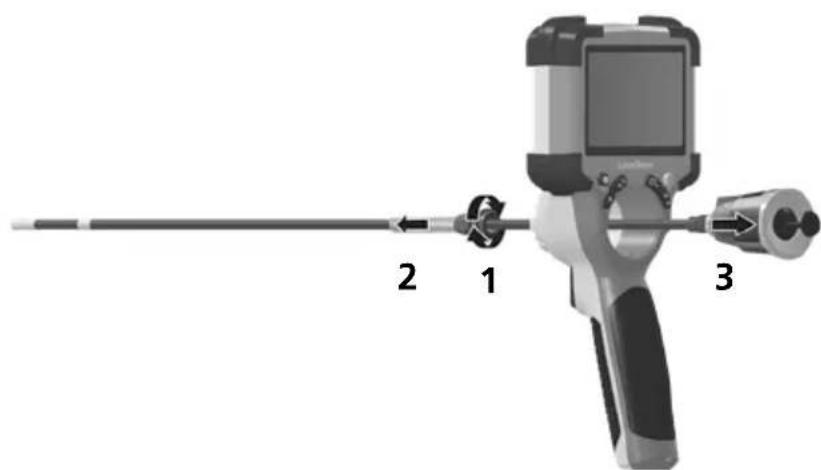

2 Замена камеры

Информация по обслуживанию и уходу

Все компоненты очищать слегка влажной салфеткой; не использовать чистящие средства, абразивные материалы и растворители. Прибор хранить в чистом и сухом месте.

Техническиехарактеристики		Изготовитель сохраняет за собой правана внесение технических изменений. 24W43
Диаметр головки камеры 6 мм
Класс защиты зонда камеры IP 68	(Глубина погружения 1 м, 60 мин.)
Количество светодиодов 8
Разрешение камеры 1280 x 720 пикселов
Зона обзора (FOV) 80°
Глубина резкости (DOF) 3 ... 8 см
Диаметр зонда 5,5 мм
Длина зонда 1,5 м
Длина Головка камеры 20 мм
Мин. радиус изгиба зонда 75 мм
Характеристики	Устойчив к дизельному топливу, бензину, моторному маслу,AdBlue®, этиловому спирту, соленой воде (содержание соли 28 %)
Рабочие условия	0°C ... 45°C, Влажность воздуха макс. 80% rН, без образованияконденсата, Рабочая высота не более 2000 м над уровнем моря
Условия хранения	-10°C ... 60°C, Влажность воздуха макс. 80% rН, без образованияконденсата
Вес 175 г
Размеры (Ш x В x Г) 1580 мм x 42 мм x 42мм

Предписания ЕС и Великобритании и утилизация

Прибор соответствует всем необходимым требованиям, регламентирующие свободный товарооборот на территории ЕС и Великобритании.

Данное изделие, включая комплектующие принадлежности и упаковку, является электрическим устройством, которое согласно директивам ЕС и Великобритании о старых электрических и электронных устройствах, элементах питания, аккумуляторах и упаковочных материалах должно быть передано на утилизацию экологически безопасным способом с целью получения ценного сырья.

Электрические приборы и упаковка не относятся к бытовым отходам. Информацию о пунктах сбора и утилизации отходов можно получить в администрации по месту жительства. Соблюдайте инструкции по утилизации и правила техники безопасности в пунктах приема отходов.

Другие правила техники безопасности и дополнительные инструкции см. по адресу:
