РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ InspectorCamera XXL Laserliner

Полностью прочтите инструкцию по эксплуатации, прилагаемый проспект „Информация о гарантии и дополнительные сведения“, а также последнюю информацию и указания, которые можно найти по ссылке на сайт, приведенной в конце этой инструкции. Соблюдать содержащиеся в этих документах указания. Этот документ необходимо сохранить и передать при передаче лазерного устройства.

Использование по назначению

InspectorCamera XXL — это камера для подключения к базовому блоку устройства Videolnspector. Наряду с базовым блоком цветные видеоизображения передаются также на ЖК дисплей для контроля труднодоступных мест, например, в пустых пространствах, шахтах, каменных кладках или автомобилях.

Общие указания по технике безопасности

– Прибор использовать только строго по назначению и в пределах условий, указанных в спецификации.
– Измерительные приборы и принадлежности к ним - не игрушка. Их следует хранить в недоступном для детей месте.
– Камера головки может сильно нагреваться во время работы, что может привести к повреждению чувствительных осматриваемых объектов.
– Внесение изменений в конструкцию прибора не допускается.
– Не подвергать прибор действию механических нагрузок, повышенных температур или мощных вибраций.
– Запрещается пользоваться прибором, если не работает одна или нескольких функций, а также в случае повреждения корпуса или соединительных проводов или при низком уровне заряда батареи на базовом приборе.
– Головка камеры не является стойкой к кислотам или огнестойкой.
– Необходимо обязательно следить за тем, чтобы не допустить контакта InspectorCamera XXL с химическими веществами, электрическое напряжение, подвижными или горячими предметами. Это может привести к повреждению устройства, а также к тяжелым травмам оператора.
– Для обеспечения степени защиты IP 68 камеру с кабелем можно погружать в жидкости только так, чтобы расстояние от уровня жидкости до корпуса прибора составляло не менее 10 см
– Использование InspectorCamera XXL для проведения медицинских исследований / обследования людей не допускается.
– Обязательно соблюдать меры предосторожности, предусмотренные местными или национальными органами надзора и относящиеся к надлежащему применению прибора.
- Прибор не предназначен для измерений вблизи опасных напряжений. Поэтому при проведении измерений вблизи электроустановок всегда следить за тем, чтобы токопроводящие части не были под напряжением. Обеспечить отсутствие напряжения и защиту от повторного включения с помощью подходящих средств.

Правила техники безопасности

Обращение с искусственным оптическим излучением OStrV (Правила охраны труда при работе с оптическим излучением)

Светодиод выходного отверстия

– Устройство оснащено светодиодами, подпадающими под группу риска RG 0 („свободная“, без опасности) по действующим стандартам в сфере фотобиологической безопасности (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) в действующей редакции.
– При использовании по назначению и в логически предсказуемых условиях излучение светодиодов безопасно для глаз и кожи человека.

Laserliner

Правила техники безопасности

Обращение с электромагнитным излучением

• В измерительном приборе соблюдены нормы и предельные значения, установленные применительно к электромагнитной совместимости согласно директиве о электромагнитная совместимость (EMC) 2014/30/EU.
• Следует соблюдать действующие в конкретных местах ограничения по эксплуатации, например, запрет на использование в больницах, в самолетах, на автозаправках или рядом с людьми с кардиостимуляторами. В таких условиях существует возможность опасного воздействия или возникновения помех от и для электронных приборов.

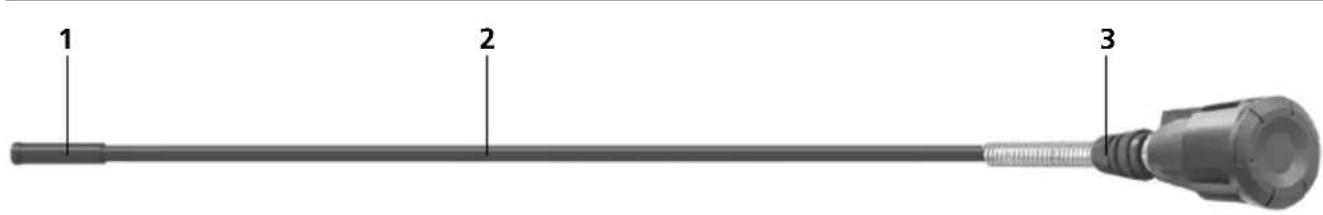

1 Головка камеры

3 Фиксация камеры

2 Зонд камеры

1 Глубина резкости

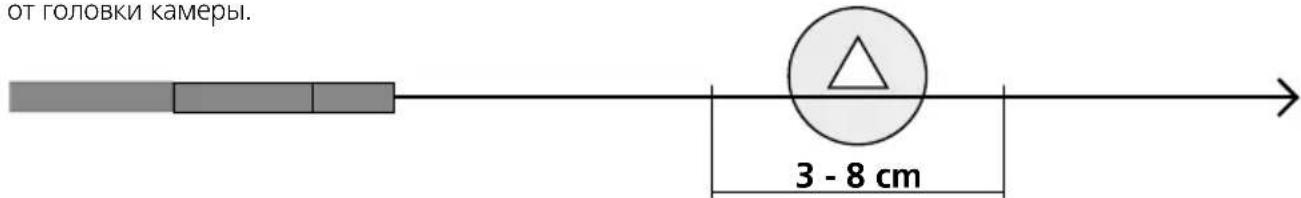

Камеры InspectorCamera XXL позволяет получать четкие изображения на расстоянии 3 – 8 см от головки камеры.

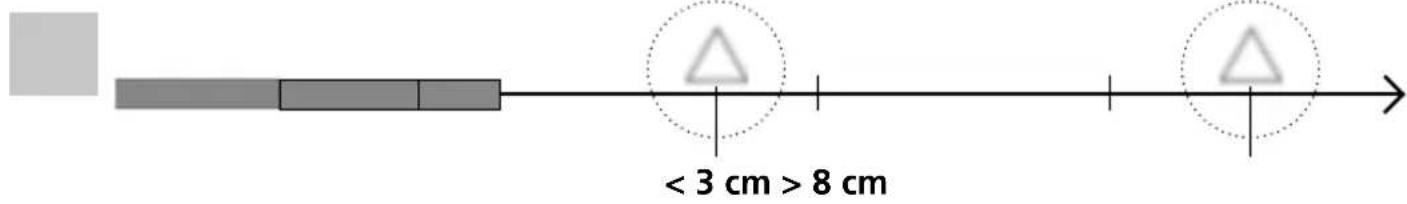

Объекты, находящиеся довольно далеко за пределами фокусного интервала, могут выглядеть нечетко.

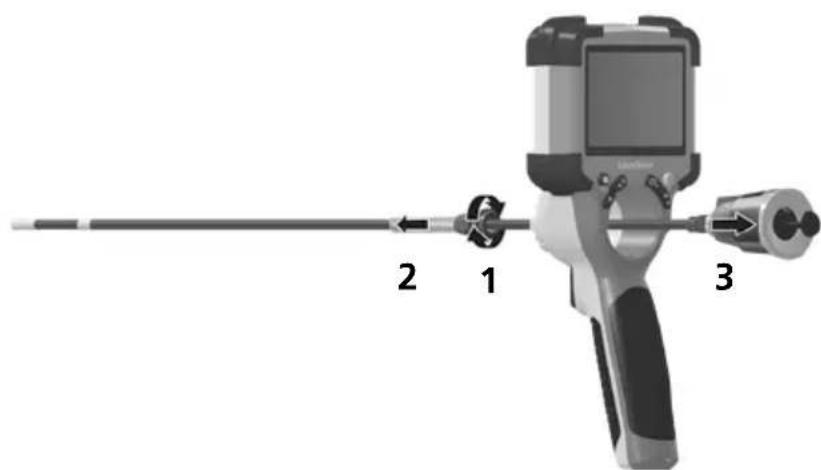

2 Замена камеры

Информация по обслуживанию и уходу

Все компоненты очищать слегка влажной салфеткой; не использовать чистящие средства, абразивные материалы и растворители. Прибор хранить в чистом и сухом месте.

Техническиехарактеристики		Изготовитель сохраняет за собой правана внесение технических изменений. 24W43
Диаметр головки камеры 7,9 мм
Класс защиты зонда камеры IP 68	(Глубина погружения 1 м, 60 мин.)
Количество светодиодов 8
Разрешение камеры 1280 x 720 пикселов
Зона обзора (FOV) 80°
Глубина резкости (DOF) 3 ... 8 см
Диаметр зонда 6 мм
Длина зонда 5 м
Длина Головка камеры 30 мм
Мин. радиус изгиба зонда 75 мм
Характеристики	Устойчив к дизельному топливу, бензину, моторному маслу,AdBlue®, этиловому спирту, соленой воде (содержание соли 28 %)
Рабочие условия	0°C ... 45°C, Влажность воздуха макс. 80% rН, без образованияконденсата, Рабочая высота не более 2000 м над уровнем моря
Условия хранения	-10°C ... 60°C, Влажность воздуха макс. 80% rН, без образованияконденсата
Вес 570 г
Размеры (Ш x В x Г) 5080 мм x 42	мм x 42 мм

Предписания ЕС и Великобритании и утилизация

Прибор соответствует всем необходимым требованиям, регламентирующие свободный товарооборот на территории ЕС и Великобритании.

Данное изделие, включая комплектующие принадлежности и упаковку, является электрическим устройством, которое согласно директивам ЕС и Великобритании о старых электрических и электронных устройствах, элементах питания, аккумуляторах и упаковочных материалах должно быть передано на утилизацию экологически безопасным способом с целью получения ценного сырья.

Электрические приборы и упаковка не относятся к бытовым отходам. Информацию о пунктах сбора и утилизации отходов можно получить в администрации по месту жительства. Соблюдайте инструкции по утилизации и правила техники безопасности в пунктах приема отходов.

Другие правила техники безопасности и дополнительные инструкции см. по адресу:
