InspectorCamera XXL - Inspectiecamera Laserliner - Gratis gebruiksaanwijzing en handleiding

Producttype	Inspectiecamera
Merk	Laserliner
Model	InspectorCamera XXL
Diameter camerakop	7,9 mm
Beschermingstype	IP68 (onderdompelbaar tot 1 m, 60 min)
Aantal LED's	8
Cameraresolutie	1280 x 720 pixels
Gezichtsveld (FOV)	80°
Scherptediepte (DOF)	3 tot 8 cm
Diameter sonde	6 mm
Lengte sonde	5 m
Lengte camerakop	30 mm
Minimale buigradius	75 mm
Bestendigheid tegen vloeistoffen	Diesel, benzine, motorolie, AdBlue, ethanol, zout water
Gewicht	570 g
Afmetingen (L x B x H)	5080 mm x 42 mm x 42 mm
Werkomstandigheden	0°C tot 45°C, max. luchtvochtigheid 80% RV, niet condenserend
Opslagomstandigheden	-10°C tot 60°C, max. luchtvochtigheid 80% RV, niet condenserend
Beoogd gebruik	Inspectie van holtes, putten, metselwerk, voertuigen; aansluiting op de basiseenheid Videolnspector
Veiligheid	LED groep RG0 (risicovrij); niet gebruiken in de buurt van gevaarlijke spanningen; niet blootstellen aan zuren, vuur, chemicaliën
Onderhoud	Reinig met een licht vochtige doek, zonder oplosmiddelen
Repareerbaarheid	Neem contact op met de klantenservice; geen gespecificeerde reserveonderdelen

Veelgestelde vragen - InspectorCamera XXL Laserliner

Wat is de resolutie van de InspectorCamera XXL camera?

De resolutie is 1280 x 720 pixels.

Is de camerasonde waterdicht?

Ja, hij heeft IP68-bescherming en kan tot 1 meter diep worden ondergedompeld gedurende 60 minuten.

Op welke afstand biedt de camera een scherp beeld?

De scherptediepte is 3 tot 8 cm voor de camerakop.

Kan de InspectorCamera XXL worden gebruikt voor inspectie van leidingen met vloeistoffen?

Ja, de sonde is bestand tegen diesel, benzine, motorolie, AdBlue, ethanol en zout water.

Wat is de minimale buigradius van de sonde?

De minimale buigradius is 75 mm.

Hoe reinig ik de camera?

Reinig de onderdelen met een licht vochtige doek, zonder reinigingsmiddelen of oplosmiddelen.

Kan de camera worden gebruikt voor medische onderzoeken?

Nee, gebruik voor medische onderzoeken of op personen is verboden.

Werkt de camera zelfstandig of heeft deze een basiseenheid nodig?

De camera is bedoeld om te worden aangesloten op de basiseenheid Videolnspector om beelden naar het scherm te sturen.

Wat zijn de temperatuurcondities voor gebruik?

Werktemperatuur: 0°C tot 45°C; opslag: -10°C tot 60°C.

Wat te doen bij een storing?

Gebruik het apparaat niet meer als een functie niet werkt of de behuizing beschadigd is, en neem contact op met de klantenservice.

GEBRUIKSAANWIJZING InspectorCamera XXL Laserliner

Lees de handleiding, de bijgevoegde brochure „Garantie- en aanvullende aanwijzingen“ evenals de actuele informatie en aanwijzingen in de internet-link aan het einde van deze handleiding volledig door. Volg de daarin beschreven aanwijzingen op. Bewaar deze documentatie en geef ze door als u de laserinrichting doorgeeft.

Doelmatig gebruik

De InspectorCamera XXL is een camera-eenheid voor de aansluiting op de basiseenheid Videolnspector. Als de camera samen met een basiseenheid wordt gebruikt, worden videobeelden in kleur naar het lcd gestuurd ter controle van moeilijk toegankelijke plaatsen zoals holle ruimten, schachten, muurwerk of in de auto.

Algemene veiligheidsaanwijzingen

• Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven specificaties.
• Het product en het toebehoren zijn geen kinderspeelgoed. Buiten het bereik van kinderen bewaren.
• De camerakop kan tijdens gebruik behoorlijk warm worden. Dat kan schade veroorzaken aan gevoelige inspectieobjecten.
• De bouwwijze van het apparaat mag niet worden veranderd!
• Stel het apparaat niet bloot aan mechanische belasting, extreme temperaturen of sterke trillingen.
• Het apparaat mag niet worden gebruikt als een of meer functies uitgevallen zijn, als de behuizing of aansluitkabels beschadigd zijn of als de accu van de basiseenheid bijna leeg is.
• De camerakop is niet zuurbestendig en niet vuurvast.
• Let absoluut op dat de InspectorCamera XXL niet in contact komt met chemicaliën, voltage, beweeglijke of hete voorwerpen. Hierdoor kan het apparaat beschadigd raken, hetgeen kaqn leiden tot ernstig persoonlijk letsel van de gebruiker.
• Om beschermingsklasse IP 68 te garanderen, mag de camerakabel slechts tot op een afstand van 10 cm van de behuizing van de basiseenheid ondergedompeld worden.
• De InspectorCamera XXL mag niet worden gebruikt voor medische doeleinden / persoonsonderzoek.
• Neem de veiligheidsvoorschriften van lokale resp. nationale instantiesvoor het veilige en deskundige gebruik van het apparaat in acht.
• Het apparaat is niet geschikt voor de meting in de buurt van gevaarlijke spanning. Let bij metingen in de buurt van elektrische installaties altijd op de spanningsvrijheid van geleidende onderdelen. De spanningsvrijheid en de beveiliging tegen hernieuwd inschakelen moet door middel van geschikte maatregelen gewaarborgd zijn.

Veiligheidsinstructies

Omgang met kunstmatige, optische straling OStrV (verordening inzake kunstmatige optische straling)

Uittree-opening led

• Het apparaat werkt met leds uit de risicogroep RG0 (vrij van gevaar) overeenkomstig de geldende normen voor fotobiologische veiligheid (EN 62471:2008-09vv / IEC/TR 62471:2006-07vv) in de telkens actuele lezing.
• De toegankelijke straling van de leds is bij doelmatig gebruik en onder redelijkerwijs te voorziene voorwaarden ongevaarlijk voor het menselijk oog en de menselijke huid.

Veiligheidsinstructies

Omgang met elektromagnetische straling

• Het meettoestel voldoet aan de voorschriften en grenswaarden voor de elektromagnetische compatibiliteit volgens de EMC-richtlijn 2014/30/EU.
• Plaatselijke gebruiksbeperkingen, bijv. in ziekenhuizen, in vliegtuigen, op pompstations of in de buurt van personen met een pacemaker, moeten in acht worden genomen. Een gevaarlijk effect op of storing van en door elektronische apparaten is mogelijk.

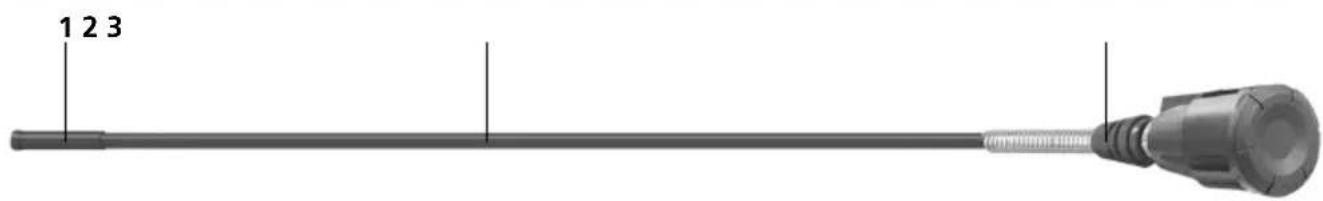

1 Camerakop

2 Camerasonde

3 Vergrendeling camera-eenheid

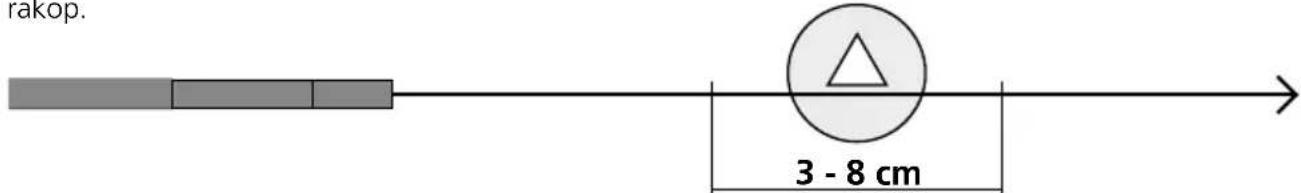

1 Scherpte-diepte-bereik

De camera van de InspectorCamera XXL levert scherpe beelden in het bereik van 3 - 8 cm vóór de camerakop.

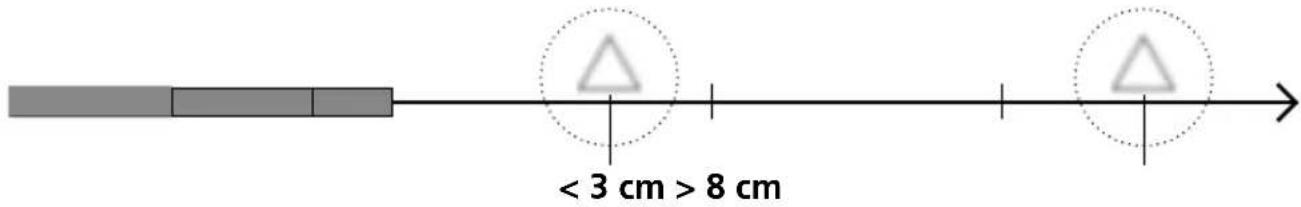

Objecten die ver buiten het bereik van de focus liggen, kunnen onscherp worden weergegeven.

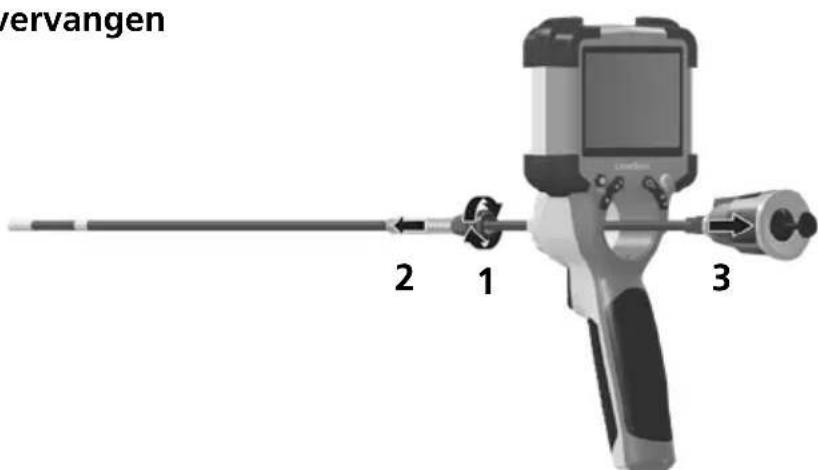

2 De camera-eenheid vervangen

Opmerkingen inzake onderhoud en reiniging

Reinig alle componenten met een iets vochtige doek en vermijd het gebruik van reinigings-, schuur- en oplosmiddelen. Bewaar het apparaat op een schone, droge plaats.

Technische gegevens
Technische wijzigingen voorbehouden. 24W43

Diameter Camerakop 7,9 mm
Beschermklasse camerasonde IP 68 (Duikdiepte 1 m, 60 min.)
Aantal LED-lampen 8
Resolutie camera 1280 x 720 pixel
Zichtveld (FOV) 80°
Scherptediepte (DOF) 3 ... 8 cm
Diameter sonde 6 mm
Lengte sonde 5 m
Lengte Camerakop 30 mm
Min. buigradius sonde 75 mm
Kenmerken	Bestendig tegen diesel, benzine, motorolie, AdBlue®, ethylalcohol, zout water (zoutgehalte 28%).
Werkomstandigheden	0°C ... 45°C, Luchtvochtigheid max. 80% rH, niet-condenserend, Werkhoogte max. 2000 m boven NAP (Nieuw Amsterdams Peil)
Opslagvoorwaarden -10°C ... 60°C, Luchtvochtigheid max. 80% rH, niet-condenserend
Gewicht 570 g
Afmetingen (B x H x D) 5080 mm x 42 mm x 42 mm

EU- en UK-bepalingen en afvoer

Het apparaat voldoet aan alle van toepassing zijnde normen voor het vrije goederenverkeer binnen de EU en met het UK.

Dit product, inclusief toebehoren en verpakking, is een elektrisch apparaat dat op een milieuvriendelijke manier moet worden gerecycled in overeenstemming met de Europese en Britse richtlijnen betreffende afgedankte elektrische en elektronische apparatuur, batterijen en verpakkingen, om waardevolle grondstoffen terug te winnen. Elektrische apparaten en verpakkingen horen niet bij het huishoudelijk afval. Informeer bij uw gemeente naar dienovereenkomstige inzamelpunten en neem de van toepassing zijnde afvoer- en veiligheidsinstructies op de inzamelpunten in acht.

Verdere veiligheids- en aanvullende instructies onder:
