InspectorCamera XXL - κάμερα επιθεώρησης Laserliner - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Κάμερα επιθεώρησης
Μάρκα	Laserliner
Μοντέλο	InspectorCamera XXL
Διάμετρος κεφαλής κάμερας	7,9 mm
Τύπος προστασίας	IP68 (βυθιζόμενο έως 1 m, 60 λεπτά)
Αριθμός LED	8
Ανάλυση κάμερας	1280 x 720 pixels
Οπτικό πεδίο (FOV)	80°
Βάθος πεδίου (DOF)	3 έως 8 cm
Διάμετρος ανιχνευτή	6 mm
Μήκος ανιχνευτή	5 m
Μήκος κεφαλής κάμερας	30 mm
Ελάχιστη ακτίνα καμπής	75 mm
Αντοχή σε υγρά	Ντίζελ, βενζίνη, λάδι κινητήρα, AdBlue, αιθανόλη, αλμυρό νερό
Βάρος	570 g
Διαστάσεις (Μ x Π x Υ)	5080 mm x 42 mm x 42 mm
Συνθήκες εργασίας	0°C έως 45°C, υγρασία έως 80% RH, χωρίς συμπύκνωση
Συνθήκες αποθήκευσης	-10°C έως 60°C, υγρασία έως 80% RH, χωρίς συμπύκνωση
Σύμφωνη χρήση	Επιθεώρηση κοιλοτήτων, φρεατίων, τοιχοποιίας, οχημάτων· σύνδεση με τη βασική μονάδα Videolnspector
Ασφάλεια	LED ομάδα RG0 (χωρίς κίνδυνο)· μη χρησιμοποιείτε κοντά σε επικίνδυνες τάσεις· μην εκθέτετε σε οξέα, φωτιά, χημικά
Συντήρηση	Καθαρίστε με ένα ελαφρώς υγρό πανί, χωρίς διαλύτες
Επισκευασιμότητα	Επικοινωνήστε με την εξυπηρέτηση μετά την πώληση· δεν καθορίζονται ανταλλακτικά

Συχνές ερωτήσεις - InspectorCamera XXL Laserliner

Ποια είναι η ανάλυση της κάμερας InspectorCamera XXL;

Η ανάλυση είναι 1280 x 720 pixels.

Είναι ο ανιχνευτής της κάμερας αδιάβροχος;

Ναι, διαθέτει προστασία IP68, μπορεί να βυθιστεί έως 1 μέτρο για 60 λεπτά.

Σε ποια απόσταση η κάμερα παρέχει καθαρή εικόνα;

Το βάθος πεδίου είναι 3 έως 8 cm μπροστά από την κεφαλή της κάμερας.

Μπορεί να χρησιμοποιηθεί η InspectorCamera XXL για επιθεώρηση σωληνώσεων που περιέχουν υγρά;

Ναι, ο ανιχνευτής αντέχει σε ντίζελ, βενζίνη, λάδι κινητήρα, AdBlue, αιθανόλη και αλμυρό νερό.

Ποια είναι η ελάχιστη ακτίνα καμπής του ανιχνευτή;

Η ελάχιστη ακτίνα καμπής είναι 75 mm.

Πώς καθαρίζεται η κάμερα;

Καθαρίστε τα εξαρτήματα με ένα ελαφρώς υγρό πανί, χωρίς να χρησιμοποιείτε καθαριστικά ή διαλύτες.

Μπορεί η κάμερα να χρησιμοποιηθεί για ιατρικές εξετάσεις;

Όχι, απαγορεύεται η χρήση για ιατρικές εξετάσεις ή σε ανθρώπους.

Η κάμερα λειτουργεί μόνη της ή χρειάζεται βασική μονάδα;

Προορίζεται να συνδεθεί με τη βασική μονάδα Videolnspector για τη μετάδοση εικόνων στην οθόνη.

Ποιες είναι οι συνθήκες θερμοκρασίας για χρήση;

Θερμοκρασία λειτουργίας: 0°C έως 45°C· αποθήκευση: -10°C έως 60°C.

Τι να κάνετε σε περίπτωση δυσλειτουργίας;

Μη χρησιμοποιείτε τη συσκευή εάν μια λειτουργία δεν λειτουργεί ή το περίβλημα έχει υποστεί ζημιά και επικοινωνήστε με την εξυπηρέτηση μετά την πώληση.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ InspectorCamera XXL Laserliner

Διαβάστε προσεκτικά τις οδηγίες χρήσης, το συνημμένο τεύχος „Εγγύηση και πρόσθετες υποδείξεις“ καθώς και τις τρέχουσες πληροφορίες και υποδείξεις στον σύνδεσμο διαδικτύου στο τέλος αυτών των οδηγιών. Τηρείτε τις αναφερόμενες οδηγίες. Αυτές οι οδηγίες θα πρέπει να φυλάσσονται και να παραδίδονται μαζί με τη συσκευή λέιζερ στον επόμενο χρήστη.

Ενδεδειγμένη χρήση

Η InspectorCamera XXL είναι μία μονάδα κάμερας για σύνδεση στη βασική μονάδα Videolnspector. Μαζί με τη βασική μονάδα μεταδίδει έγχρωμες εικόνες βίντεο στην οθόνη LCD για τον έλεγχο δύσκολα προσβάσιμων σημείων όπως π.χ. σε κοιλότητες, φρεάτια, τοιχοποιίες ή μέσα σε οχήματα.

Γενικές υποδείξεις ασφαλείας

• Χρησιμοποιείτε τη συσκευή αποκλειστικά σύμφωνα με τον σκοπό χρήσης εντός των προδιαγραφών.
• Οι συσκευές και ο εξοπλισμός δεν είναι παιχνίδι. Να φυλάσσεται μακριά από παιδιά.
• Η κεφαλή κάμερας μέτρησης μπορεί κατά τη λειτουργία να υπερθερμανθεί και να οδηγήσει σε ζημιές των ευαίσθητων φακών επιθεώρησης.
  – Δεν επιτρέπεται η κατασκευαστική τροποποίηση της συσκευής.
• Μην εκθέτετε τη συσκευή σε μηχανική καταπόνηση, πολύ υψηλές θερμοκρασίες ή έντονους κραδασμούς.
• Η συσκευή δεν επιτρέπεται να χρησιμοποιείται πλέον, εφόσον υπάρξει βλάβη σε μία ή περισσότερες λειτουργίες καθώς και σε ζημιά του περιβλήματος ή των καλωδίων σύνδεσης ή η φόρτιση μπαταρίας της βασικής μονάδας είναι αδύναμη.
• Η κεφαλή της κάμερας δεν είναι ανθεκτική στα οξέα ούτε άφλεκτη.
• Πρέπει να δοθεί οπωσδήποτε προσοχή, ώστε η συσκευή InspectorCamera XXL να μην έρθει σε επαφή με χημικές ουσίες, δυναμικό, κινούμενα ή ζεστά αντικείμενα. Σε αντίθετη περίπτωση μπορεί να υποστεί ζημιά η συσκευή ή και να τραυματιστεί βαριά ο χειριστής.
• Για να διασφαλίζεται η κατηγορία προστασίας ΙΡ 68, το καλώδιο κάμερας επιτρέπεται να βυθίζεται μόνο μέχρι απόσταση 10 cm από το περίβλημα της βασικής μονάδας
• Η συσκευή InspectorCamera XXL δεν επιτρέπεται να χρησιμοποιηθεί για ιατρικές εξετάσεις/εξετάσεις ατόμων.
• Τηρείτε τα μέτρα ασφαλείας τοπικών και εθνικών αρχών για την ενδεδειγμένη χρήση της συσκευής.
• Η συσκευή δεν προβλέπεται για μετρήσεις κοντά σε επικίνδυνες τάσεις. Για αυτό όταν κάνετε μετρήσεις κοντά σε ηλεκτρικές εγκαταστάσεις προσέχετε, ώστε να μην υπάρχουν στον περιβάλλοντα χώρο αγώγιμα μέρη υπό τάση. Η απουσία τάσης και η ασφάλεια έναντι επανενεργοποίησης πρέπει να εξασφαλίζεται με τη λήψη κατάλληλων μέτρων.

Υποδείξεις ασφαλείας

Αντιμετώπιση της τεχνητής, οπτικής ακτινοβολίας OStrV

'Ανοιγμα εξόδου LED

• Η συσκευή λειτουργεί με LED της ομάδας κινδύνου RG 0 (ελεύθερη ομάδα, χωρίς κίνδυνο) σύμφωνα με τα ισχύοντα πρότυπα για φωτοβιολογική ασφάλεια (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) στις εκάστοτε ισχύουσες εκδόσεις.
• Η συνήθης ακτινοβολία των LED είναι ακίνδυνη για το ανθρώπινο μάτι και το ανθρώπινο δέρμα εφόσον χρησιμοποιείται σωστά και υπό ελεγχόμενες συνθήκες.

Laserliner

Υποδείξεις ασφαλείας

Αντιμετώπιση της ηλεκτρομαγνητικής ακτινοβολίας

• Η συσκευή μέτρησης τηρεί τις προδιαγραφές και οριακές τιμές περί ηλεκτρομαγνητικής συμβατότητας σύμφωνα με την Οδηγία EMC-2014/30/ΕΕ.
• Θα πρέπει να δίνεται προσοχή στους κατά τόπους περιορισμούς της λειτουργίας των συσκευών π.χ. σε νοσοκομεία ή αεροπλάνα., σε πρατήρια καυσίμων, ή κοντά σε άτομα με βηματοδότη. Υπάρχει πιθανότητα εμφάνισης βλαβών ή αρνητικής επίδρασης από και μέσω ηλεκτρονικών συσκευών.

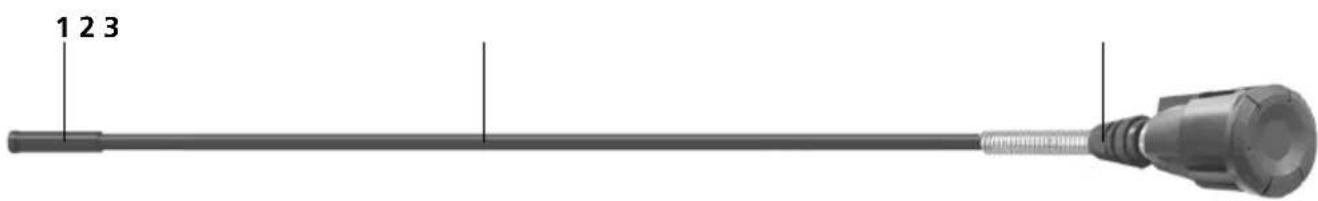

1 Κεφαλή κάμερας
2 Αισθητήρας κάμερας

3 Ασφάλιση μονάδας κάμερας

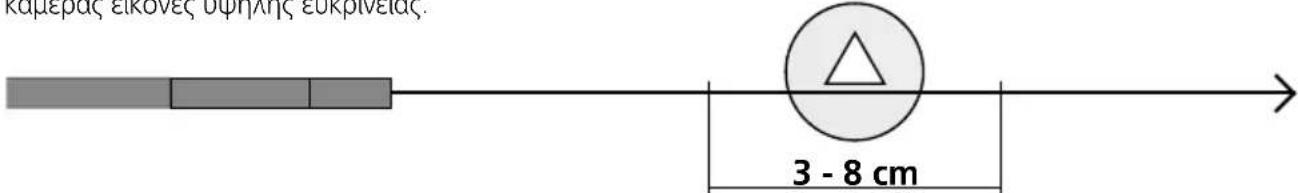

1 Περιοχή βάθους ευκρίνειας

Η κάμερα της InspectorCamera XXL καταγράφει στην περιοχή από 3 - 8 cm μπροστά από την κεφαλή της κάμερας εικόνες υψηλής ευκρίνειας.

Τα αντικείμενα που βρίσκονται μακριά εκτός της περιοχής εστίασης μπορεί να μην εμφανίζονται καθαρά.

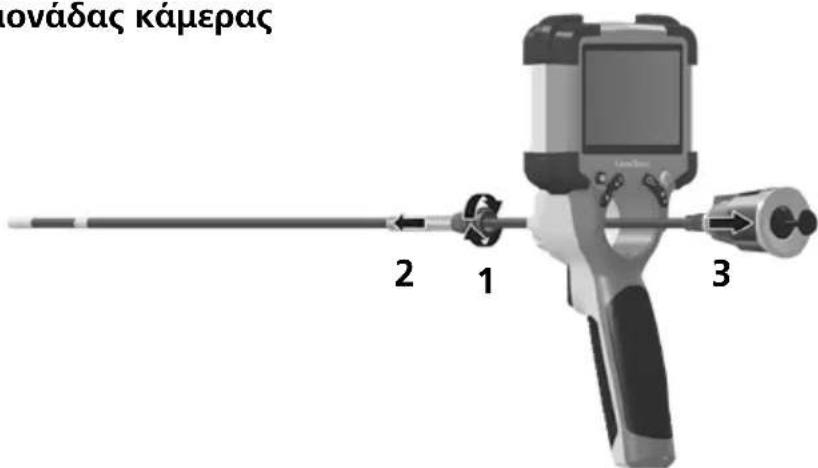

2 Αντικατάσταση της μονάδας κάμερας

Οδηγίες σχετικά με τη συντήρηση και φροντίδα

Καθαρίζετε όλα τα στοιχεία με ένα ελαφρώς υγρό πανί και αποφεύγετε τη χρήση δραστικών καθαριστικών και διαλυτικών μέσων. Αποθηκεύετε τη συσκευή σε έναν καθαρό, ξηρό χώρο.

Τεχνικά χαρακτηριστικά		Με επιφύλαξη τεχνικών αλλαγών. 24W43
Διάμετρος κεφαλής κάμερας 7,9 mm
Είδος προστασίας αισθητήρα κάμερας	IP 68 (Βάθος κατάδυσης 1 m, 60 λεπτά)
Αριθμός λαμπτήρων LED 8
Ευκρίνεια κάμερας 1280 x 720 pixel
Οπτικό πεδίο (FOV) 80°
Υψηλή ευκρίνεια (DOF) 3 ... 8 cm
Διάμετρος αισθητήρα 6 mm
Μήκος αισθητήρα 5 m
Μήκος Κεφαλή κάμερας 30 mm
Ελάχιστη ακτίνα καμπυλότητας αισθητήρα	75 mm
Χαρακτηριστικά	Ανθεκτικό έναντι Diesel, βενζίνης, λαδιού κινητήρα, AdBlue®, αιθυλική αλκοόλη, θαλασσινό νερό (περιεκτικότητα αλατιού 28 %)
Συνθήκες εργασίας	0°C ... 45°C, Υγρασία αέρα μέγ. 80% rH, χωρίς συμπύκνωση, Ύψος εργασίας μέγ. 2000 m πάνω από το μέσο επίπεδο της θάλασσας
Συνθήκες αποθήκευσης -10°C ... 60°C, Υγρασία αέρα μέγ. 80% rH, χωρίς συμπύκνωση
Βάρος 570 g
Διαστάσεις (Π x Y x B) 5080 mm x 42 mm x 42 mm

Κανονισμοί ΕΕ και ΗΒ και απόρριψη

Η συσκευή πληροί όλα τα αναγκαία πρότυπα για την ελεύθερη κυκλοφορία προϊόντων εντός της ΕΕ και του ΗΒ. Αυτό το προϊόν, μαζί με τα αξεσουάρ και τη συσκευασία, είναι μια ηλεκτρική συσκευή που πρέπει, σύμφωνα με τις ευρωπαϊκές οδηγίες και τις οδηγίες του ΗΒ για ηλεκτρικές και ηλεκτρονικές συσκευές στο τέλος του κύκλου ζωής τους, για τις μπαταρίες και τις συσκευές, να προσάγονται σε ανακύκλωση, για να ανακτώνται πολύτιμες πρώτες ύλες. Οι ηλεκτρικές συσκευές και η συσκευασία δεν αποτελούν συνήθη οικιακά απορρίμματα. Παρακαλούμε ενημερωθείτε για τις κατάλληλες εγκαταστάσεις απόρριψης στην τοπική σας κοινότητα και προσέξτε τις οδηγίες απόρριψης και ασφαλείας στους τόπους διάθεσης.

Περαιτέρω υποδείξεις ασφαλείας και πρόσθετες υποδείξεις στην ιστοσελίδα: https://packd.li/ll/ash/in

!
