InspectorCamera 3DM - κάμερα επιθεώρησης Laserliner - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Κάμερα επιθεώρησης για μονάδα βάσης Videolnspector
Μάρκα	Laserliner
Μοντέλο	InspectorCamera 3DM
Διάμετρος κεφαλής κάμερας	6 mm
Τύπος προστασίας ανιχνευτή	IP68 (1 m για 60 λεπτά)
Αριθμός λαμπτήρων LED	8
Ανάλυση κάμερας	1280 x 720 pixels
Οπτικό πεδίο (FOV)	78°
Βάθος πεδίου (DOF)	3 έως 8 cm
Διάμετρος ανιχνευτή	6 mm
Μήκος ανιχνευτή	1 m
Μήκος κεφαλής κάμερας	20 mm
Ελάχιστη ακτίνα κάμψης ανιχνευτή	150 mm
Προσανατολισμός κεφαλής κάμερας	Έως 160° μέσω μοχλού ελέγχου
Αντοχές	Πετρέλαιο, βενζίνη, λάδι μηχανής, AdBlue®, αιθανόλη, αλμυρό νερό (28% αλάτι)
Θερμοκρασία λειτουργίας	0°C έως 45°C
Θερμοκρασία αποθήκευσης	-10°C έως 60°C
Μέγιστη σχετική υγρασία	80% RH (μη συμπυκνούμενη)
Βάρος	135 g
Διαστάσεις (Μ x Υ x Β)	1050 mm x 42 mm x 42 mm
Τροφοδοσία	Μέσω της μονάδας βάσης Videolnspector
Συντήρηση και καθαρισμός	Καθαρίστε με ένα ελαφρώς υγρό πανί· αποφύγετε καθαριστικά, λειαντικά ή διαλύτες
Ασφάλεια	Μη χρησιμοποιείτε για ιατρικές εξετάσεις· αποφύγετε επαφή με χημικά, ηλεκτρική τάση, καυτά ή κινούμενα μέρη· ακολουθείτε τις οδηγίες ΗΜΣ
Ομάδες κινδύνου LED	RG 0 (χωρίς κίνδυνο για μάτι και δέρμα)
Αντικατάσταση μονάδας κάμερας	Δυνατή με ξεκλείδωμα· προσοχή να μην καταστρέψετε τον ανιχνευτή
Συμμόρφωση	ΕΕ και Ηνωμένο Βασίλειο· ανακύκλωση σύμφωνα με οδηγίες ΑΗΗΕ

Συχνές ερωτήσεις - InspectorCamera 3DM Laserliner

Πώς να χρησιμοποιήσετε τη λειτουργία προσανατολισμού της κεφαλής της κάμερας;

Χρησιμοποιήστε το μοχλό ελέγχου (σημείο 4) για να κλίνετε την κεφαλή της κάμερας έως 160° (μέγιστη γωνιακή θέση σε καινούργια κατάσταση). Μην μετακινείτε ποτέ την κεφαλή χειροκίνητα κατά τη διάρκεια της επέμβασης, μόνο μέσω του μοχλού. Σε τυλιγμένη κατάσταση, μην ενεργοποιείτε τον ανιχνευτή.

Ποιο είναι το βάθος πεδίου της κάμερας;

Η κάμερα παρέχει ευκρινείς εικόνες σε απόσταση 3 έως 8 cm μπροστά από την κεφαλή. Τα αντικείμενα πέρα από αυτήν μπορεί να εμφανίζονται θολά.

Είναι ο ανιχνευτής στεγανός;

Ναι, ο ανιχνευτής της κάμερας διαθέτει προστασία IP68, που επιτρέπει βύθιση έως 1 m βάθους για 60 λεπτά. Φροντίστε να αφήσετε ένα κενό 10 cm μεταξύ της κορυφής του καλωδίου και του περιβλήματος της μονάδας βάσης.

Πώς να καθαρίσετε την κάμερα επιθεώρησης;

Καθαρίστε όλα τα εξαρτήματα με ένα ελαφρώς υγρό πανί. Αποφύγετε τα καθαριστικά, τα λειαντικά ή τους διαλύτες. Αποθηκεύστε τη συσκευή σε ξηρό και καθαρό μέρος.

Ποιοι είναι οι κίνδυνοι χρήσης;

Η κεφαλή της κάμερας μπορεί να ζεσταθεί. Αποφύγετε κάθε επαφή με χημικά, ηλεκτρική τάση, καυτά ή κινούμενα μέρη. Μην το χρησιμοποιείτε για ιατρικές εξετάσεις. Τηρείτε τις οδηγίες ηλεκτρομαγνητικής ασφάλειας.

Μπορώ να αντικαταστήσω τη μονάδα της κάμερας;

Ναι, η μονάδα της κάμερας μπορεί να αντικατασταθεί: αφαιρέστε την παλιά ξεκλειδώνοντας την κλειδαριά (σημείο 3) και τοποθετήστε τη νέα σπρώχνοντάς την μέχρι τέρμα. Σφίξτε την κλειδαριά. Προσοχή να μην καταστρέψετε τον ανιχνευτή.

Με ποια προϊόντα είναι συμβατός ο ανιχνευτής;

Ο ανιχνευτής αντέχει σε πετρέλαιο, βενζίνη, λάδι μηχανής, AdBlue®, αιθανόλη και αλμυρό νερό (περιεκτικότητα σε αλάτι έως 28%). Αυτό επιτρέπει τη χρήση σε αυτοκινητιστικά περιβάλλοντα.

Ποια είναι η ανάλυση της κάμερας;

Η κάμερα προσφέρει ανάλυση 1280 x 720 pixels (HD), με οπτικό πεδίο 78°.

Λειτουργεί η κάμερα μόνη της;

Όχι, η InspectorCamera 3DM είναι μια μονάδα κάμερας που προορίζεται για σύνδεση με τη μονάδα βάσης Videolnspector. Μεταδίδει έγχρωμες εικόνες βίντεο στην οθόνη LCD της μονάδας βάσης.

Ποιες είναι οι συνιστώμενες συνθήκες αποθήκευσης;

Αποθηκεύστε τη συσκευή σε θερμοκρασία μεταξύ -10°C και 60°C, με μέγιστη σχετική υγρασία 80% (μη συμπυκνούμενη). Αποφύγετε μηχανικά φορτία, ακραίες θερμοκρασίες και έντονες δονήσεις.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ InspectorCamera 3DM Laserliner

Διαβάστε προσεκτικά τις οδηγίες χρήσης, το συνημμένο τεύχος „Εγγύηση και πρόσθετες υποδείξεις“ καθώς και τις τρέχουσες πληροφορίες και υποδείξεις στον σύνδεσμο διαδικτύου στο τέλος αυτών των οδηγιών. Τηρείτε τις αναφερόμενες οδηγίες. Αυτές οι οδηγίες θα πρέπει να φυλάσσονται και να παραδίδονται μαζί με τη συσκευή λέίζερ στον επόμενο χρήστη.

Ενδεδειγμένη χρήση

Η InspectorCamera 3DM είναι μία μονάδα κάμερας για σύνδεση στη βασική μονάδα Videolnspector. Μαζί με τη βασική μονάδα μεταδίδει έγχρωμες εικόνες βίντεο στην οθόνη LCD για τον έλεγχο δύσκολα προσβάσιμων σημείων όπως π.χ. σε κοιλότητες, φρεάτια, τοιχοποιίες ή μέσα σε οχήματα.

Γενικές υποδείξεις ασφαλείας

-Χρησιμοποιείτε τη συσκευή αποκλειστικά σύμφωνα με τον σκοπό χρήσης εντός των προδιαγραφών.
- Οι συσκευές και ο εξοπλισμός δεν είναι παιχνίδι. Να φυλάσσεται μακριά από παιδιά.
- Η κεφαλή κάμερας μέτρησης μπορεί κατά τη λειτουργία να υπερθερμανθεί και να οδηγήσει σε ζημιές των ευαίσθητων φακών επιθεώρησης.
- Δεν επιτρέπεται η κατασκευαστική τροποποίηση της συσκευής.
- Μην εκθέτετε τη συσκευή σε μηχανική καταπόνηση, πολύ υψηλές θερμοκρασίες ή έντονους κραδασμούς.
- Η συσκευή δεν επιτρέπεται να χρησιμοποιείται πλέον, εφόσον υπάρξει βλάβη σε μία ή περισσότερες λειτουργίες καθώς και σε ζημιά του περιβλήματος ή των καλωδίων σύνδεσης ή η φόρτιση μπαταρίας της βασικής μονάδας είναι αδύναμη.
- H κεφαλή της κάμερας δεν είναι ανθεκτική στα οξέα ούτε άφλεκτη.
- Πρέπει να δοθεί οπωσδήποτε προσοχή, ώστε η συσκευή InspectorCamera 3DM να μην έρθει σε επαφή με χημικές ουσίες, δυναμικό, κινούμενα ή ζεστά αντικείμενα. Σε αντίθετη περίπτωση μπορεί να υποστεί ζημιά η συσκευή ή και να τραυματιστεί βαριά ο χειριστής.
- Για να διασφαλίζεται η κατηγορία προστασίας ΙΡ 68, το καλώδιο κάμερας επιτρέπεται να βυθίζεται μόνο μέχρι απόσταση 8 cm από το περίβλημα της βασικής μονάδας
- Η συσκευή InspectorCamera 3DM δεν επιτρέπεται να χρησιμοποιηθεί για ιατρικές εξετάσεις/εξετάσεις ατόμων.
- Τηρείτε τα μέτρα ασφαλείας τοπικών και εθνικών αρχών για την ενδεδειγμένη χρήση της συσκευής.
- Η συσκευή δεν προβλέπεται για μετρήσεις κοντά σε επικίνδυνες τάσεις. Για αυτό όταν κάνετε μετρήσεις κοντά σε ηλεκτρικές εγκαταστάσεις προσέχετε, ώστε να μην υπάρχουν στον περιβάλλοντα χώρο αγώγιμα μέρη υπό τάση. Η απουσία τάσης και η ασφάλεια έναντι επανενεργοποίησης πρέπει να εξασφαλίζεται με τη λήψη κατάλληλων μέτρων.

Υποδείξεις ασφαλείας

Αντιμετώπιση της τεχνητής, οπτικής ακτινοβολίας OStrV

'Ανοιγμα εξόδου LED

• Η συσκευή λειτουργεί με LED της ομάδας κινδύνου RG 0 (ελεύθερη ομάδα, χωρίς κίνδυνο) σύμφωνα με τα ισχύοντα πρότυπα για φωτοβιολογική ασφάλεια (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) στις εκάστοτε ισχύουσες εκδόσεις.
• Η συνήθης ακτινοβολία των LED είναι ακίνδυνη για το ανθρώπινο μάτι και το ανθρώπινο δέρμα εφόσον χρησιμοποιείται σωστά και υπό ελεγχόμενες συνθήκες.

Υποδείξεις ασφαλείας

Αντιμετώπιση της ηλεκτρομαγνητικής ακτινοβολίας

• Η συσκευή μέτρησης τηρεί τις προδιαγραφές και οριακές τιμές περί ηλεκτρομαγνητικής συμβατότητας σύμφωνα με την Οδηγία EMC-2014/30/ΕΕ.
• Θα πρέπει να δίνεται προσοχή στους κατά τόπους περιορισμούς της λειτουργίας των συσκευών π.χ. σε νοσοκομεία ή αεροπλάνα., σε πρατήρια καυσίμων, ή κοντά σε άτομα με βηματοδότη. Υπάρχει πιθανότητα εμφάνισης βλαβών ή αρνητικής επίδρασης από και μέσω ηλεκτρονικών συσκευών.

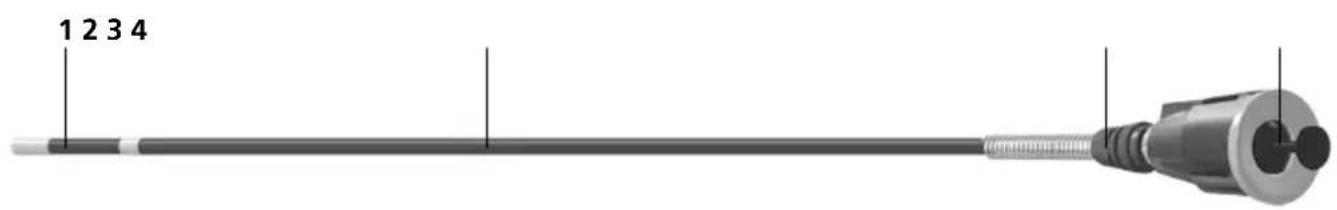

1 Κεφαλή κάμερας
2 Αισθητήρας κάμερας

3 Ασφάλιση μονάδας κάμερας
4 Μοχλός ελέγχου για την κίνηση της κεφαλής της κάμερας

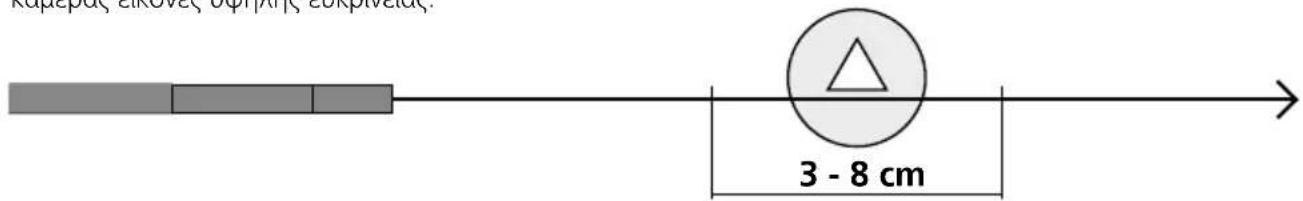

1 Περιοχή βάθους ευκρίνειας

Η κάμερα της InspectorCamera 3DM καταγράφει στην περιοχή από 3 - 8 cm μπροστά από την κεφαλή της κάμερας εικόνες υψηλής ευκρίνειας.

Τα αντικείμενα που βρίσκονται μακριά εκτός της περιοχής εστίασης μπορεί να μην εμφανίζονται καθαρά.

2 Ευθυγράμμιση της κεφαλής κάμερας

Η μέγιστη ρύθμιση γωνίας της κεφαλής κάμερας 3D είναι σε καινούργια κατάσταση εργοστασιακά 160° με ανοχή ± 5°. Για αυτό, ο αισθητήρας κάμερας πρέπει να βρίσκεται σε εντελώς ίσια θέση, δηλαδή χωρίς μη αναγκαίες καμπύλες ή λυγίσματα. Λόγω φυσιολογικής μηχανικής φθοράς, η μέγιστη ρύθμιση γωνίας μπορεί να μειωθεί στη διάρκεια ζωής του προϊόντος.

!

Η κινητή κεφαλή κάμερας 3D δεν επιτρέπεται να καταπονείται υπερβολικά μηχανικά σε λυγισμένη κατάσταση. Τηρείτε τη μέγιστη ρύθμιση γωνίας, την ελάχιστη ακτίνα κάμψης και τη μέγιστη δύναμη έλξης, για να μην προκαλέσετε ζημιά στην κεφαλή κάμερας 3D. Μην τραβάτε ή ωθείτε απότομα τον αισθητήρα κάμερας. Η κεφαλή κάμερας δεν επιτρέπεται κατά τη χρήση ποτέ να κινείται με το χέρι, αλλά αποκλειστικά με τον μοχλό ελέγχου. Ο αισθητήρας κάμερας δεν επιτρέπεται να κινείται με το χέρι ή με τον μοχλό ελέγχου σε τυλιγμένη κατάσταση.

Ζημιές της κεφαλής και του αισθητήρα κάμερας 3D από ακατάλληλο χειρισμό αποκλείονται από την εγγύηση.

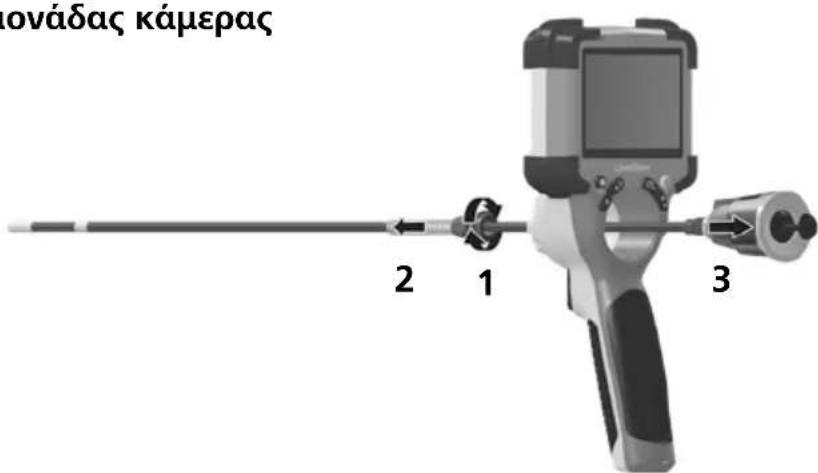

3 Αντικατάσταση της μονάδας κάμερας

Οδηγίες σχετικά με τη συντήρηση και φροντίδα

Καθαρίζετε όλα τα στοιχεία με ένα ελαφρώς υγρό πανί και αποφεύγετε τη χρήση δραστικών καθαριστικών και διαλυτικών μέσων. Αποθηκεύετε τη συσκευή σε έναν καθαρό, ξηρό χώρο.

Τεχνικά χαρακτηριστικά
Με επιφύλαξη τεχνικών αλλαγών. 24W36

Διάμετρος κεφαλής κάμερας 6 mm
Είδος προστασίας αισθητήρα κάμερας	IP 68 (Βάθος κατάδυσης 1 m, 60 λεπτά)
Αριθμός λαμπτήρων LED 8
Ευκρίνεια κάμερας 1280 x 720 pixel
Οπτικό πεδίο (FOV)	78°
Υψηλή ευκρίνεια (DOF)	3 ... 8 cm
Διάμετρος αισθητήρα	6 mm
Μήκος αισθητήρα	1 m
Μήκος Κεφαλή κάμερας	20 mm
Ελάχιστη ακτίνα καμπυλότητας αισθητήρα	150 mm
Χαρακτηριστικά	Ανθεκτικό έναντι Diesel, βενζίνης, λαδιού κινητήρα, AdBlue®, αιθυλική αλκοόλη, θαλασσινό νερό (περιεκτικότητα αλατιού 28 %)
Συνθήκες εργασίας	0°C ... 45°C, Υγρασία αέρα μέγ. 80% rH, χωρίς συμπύκνωση, Υψος εργασίας μέγ. 2000 m πάνω από το μέσο επίπεδο της θάλασσας
Συνθήκες αποθήκευσης -10°C ... 60°C	0°C, Υγρασία αέρα μέγ. 80% rH, χωρίς συμπύκνωση
Βάρος	135 g
Διαστάσεις (Π x Y x B)	1050 mm x 42 mm x 42 mm

Κανονισμοί ΕΕ και ΗΒ και απόρριψη

Η συσκευή πληροί όλα τα αναγκαία πρότυπα για την ελεύθερη κυκλοφορία προϊόντων εντός της ΕΕ και του ΗΒ.

Αυτό το προϊόν, μαζί με τα αξεσουάρ και τη συσκευασία, είναι μια ηλεκτρική συσκευή που πρέπει, σύμφωνα με τις ευρωπαϊκές οδηγίες και τις οδηγίες του ΗΒ για ηλεκτρικές και ηλεκτρονικές συσκευές στο τέλος του κύκλου ζωής τους, για τις μπαταρίες και τις συσκευές, να προσάγονται σε ανακύκλωση, για να ανακτώνται πολύτιμες πρώτες ύλες. Οι ηλεκτρικές συσκευές και η συσκευασία δεν αποτελούν συνήθη οικιακά απορρίμματα. Παρακαλούμε ενημερωθείτε για τις κατάλληλες εγκαταστάσεις απόρριψης στην τοπική σας κοινότητα και προσέξτε τις οδηγίες απόρριψης και ασφαλείας στους τόπους διάθεσης.

Περαιτέρω υποδείξεις ασφαλείας και πρόσθετες υποδείξεις στην ιστοσελίδα:
