InspectorCamera 3DM - 検査カメラ Laserliner - 無料のユーザーマニュアル

商品タイプ	Videolnspectorベースユニット用点検カメラ
ブランド	Laserliner
モデル	InspectorCamera 3DM
カメラヘッド径	6 mm
プローブ保護等級	IP68（1m、60分間）
LED電球数	8
カメラ解像度	1280×720ピクセル
視野角（FOV）	78°
被写界深度（DOF）	3〜8 cm
プローブ径	6 mm
プローブ長さ	1 m
カメラヘッド長さ	20 mm
プローブ最小曲げ半径	150 mm
カメラヘッド方向調節	コントロールレバーで最大160°
耐性	軽油、ガソリン、エンジンオイル、AdBlue®、エタノール、食塩水（28％塩分）
動作温度	0°C〜45°C
保管温度	-10°C〜60°C
最大相対湿度	80% RH（結露なきこと）
重量	135 g
寸法（長さ×高さ×奥行き）	1050 mm×42 mm×42 mm
電源	Videolnspectorベースユニット経由
メンテナンスと清掃	軽く湿らせた布で拭いてください。洗浄剤、研磨剤、溶剤は避けてください。
安全性	医療検査には使用しないでください。化学薬品、電圧、高温部品、可動部品との接触を避けてください。EMC指示に従ってください。
LEDリスクグループ	RG 0（目や皮膚にリスクなし）
カメラユニット交換	ロック解除により可能。プローブを損傷しないよう注意してください。
適合	EUおよび英国。WEEE指令に従ってリサイクル。

よくある質問 - InspectorCamera 3DM Laserliner

カメラヘッドの方向調節機能の使い方は？

コントロールレバー（マーク4）を使用して、カメラヘッドを最大160°まで傾けます（新品時の最大角度位置）。使用中は手動でヘッドを動かさず、レバーのみで操作してください。プローブが巻かれた状態では操作しないでください。

カメラの被写界深度は？

カメラはヘッド前方3〜8 cmの距離で鮮明な画像を提供します。それ以上離れた被写体はぼやける場合があります。

プローブは防水ですか？

はい、カメラプローブはIP68保護等級で、水深1mまで60分間の浸漬が可能です。ケーブルの上部とベースユニット筐体の間に10cmの隙間を確保してください。

点検カメラの清掃方法は？

すべてのコンポーネントを軽く湿らせた布で拭いてください。洗浄剤、研磨剤、溶剤は避けてください。乾燥した清潔な場所に保管してください。

使用上のリスクは？

カメラヘッドは熱くなることがあります。化学薬品、電圧、高温部品、可動部品との接触を避けてください。医療検査には使用しないでください。電磁安全性に関する指示に従ってください。

カメラユニットは交換できますか？

はい、カメラユニットは交換可能です。ロック（マーク3）を解除して古いユニットを取り外し、新しいユニットをストッパーまで押し込んで挿入します。ロックを締めてください。プローブを損傷しないよう注意してください。

プローブはどのような製品に耐性がありますか？

プローブは軽油、ガソリン、エンジンオイル、AdBlue®、エタノール、食塩水（塩分濃度28％まで）に耐性があります。これにより自動車環境での使用が可能です。

カメラの解像度は？

カメラは1280×720ピクセル（HD）の解像度、視野角78°を提供します。

カメラは単独で動作しますか？

いいえ、InspectorCamera 3DMはVideolnspectorベースユニットに接続するカメラユニットです。カラー映像をベースユニットのLCD画面に送信します。

推奨保管条件は？

装置は-10°C〜60°C、最大相対湿度80％（結露なきこと）で保管してください。機械的負荷、極端な温度、大きな振動を避けてください。

使用説明書 InspectorCamera 3DM Laserliner

この度は本機をお買い求めいただき誠にありがとうございます。ご使用前に本紙をよくお読みいただき、正しくお取り扱いください。

機能

本カメラはビデオインスペクターに接続するためのカメラです。接続が完了するとカメラ先端からの映像を手元で確認することができ、パイプ、天井裏、上下水道設備、大型機械の内部検査など人間が入ることのできない、目に見えない場所の確認が可能です。

安全に正しくお使いいただくために

以下に示した注意事項は、製品を安全に正しくお使いいただき、お客様への危害や損害を未然に防止するためのものです。よくお読みの上、正しくお使いください。

安全上の注意

●精密機器のため、丁寧に扱ってください。
●指定された気候条件の範囲内で使用し、本来の用途以外の目的で使用しないでください。
●機器に不備がある場合は、使用を中止してください。
●分解・改造を禁じます。行った場合は製品保証の対象外となります。
- この製品の使用、または使用不可能により、生じた損害(利益損失、物的損失、業務停止、情報損失などあらゆる有形無形の損失)について、当社は一切の責任を負いません。
●極端に高温(低温)になる場所に置かないでください。変形、故障の原因となります。

警告

●本機は工業用です。医療用ではありませんので人体や動物への使用を禁じます。
●化学物質や電流、高温なものとの接触を避けてください。電子部品へのダメージおよび怪我につながります。
●カメラヘッドは抗酸性および耐火性ではありません。
●製品や付属品を子供の手の届く場所に放置しないでください。事故の恐れがあります。
●本機で使用されているLEDは目に安全なLEDを使用していますが、長時間目に当てたり、覗くことはしないでください。IEC 62471:2006の免除グループ(RGO)に準拠しています。

動作制限

他の電子機器への干渉を引き起こしたり、受ける可能性があるため、病院や航空機、ガソリンスタンド、ペースメーカーを使用している人の近くなど、使用場所によって制限がある場合があります。

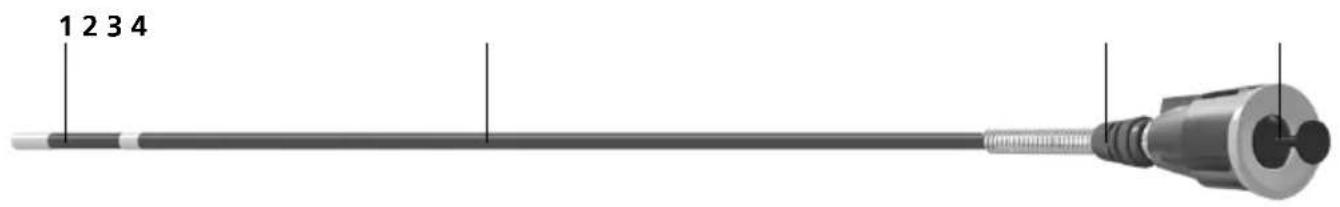

1 カメラヘッド

3 カメラケーブルロック

2 カメラケーブル

4 ジョイスティック

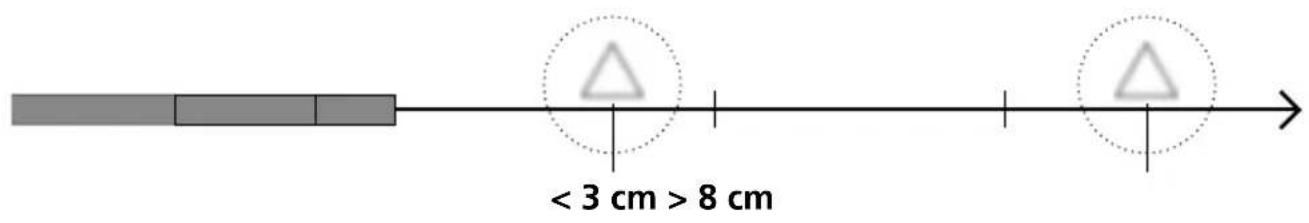

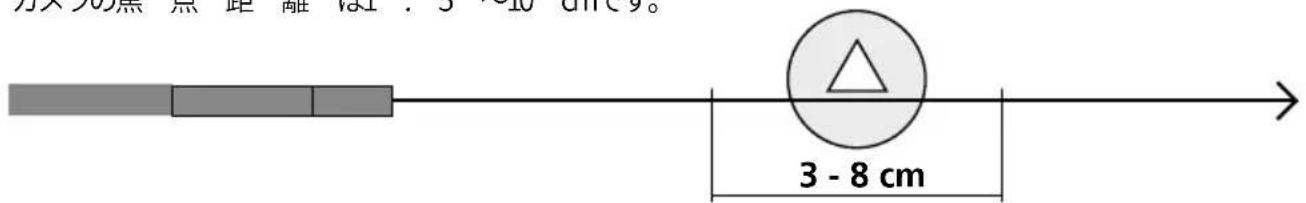

1 焦点距離

カメラの焦点距離は1.5～10cmです。

焦点距離範囲を超える対象はピントが合いません。

2 カメラヘッドの位置 合わせ

カメラヘッドの工場出荷時の最大可動角度は160°(許容誤差±5°)です。最大角度で可動させるためにはカメラケーブルが完全な直線(曲線やカーブがない)状態にする必要があります。最大可動角度は製品寿命や通常使用による機械的な摩耗・損傷により減少する可能性があります。

!

・カメラヘッドに角度がついた可動状態で、負荷をかけないでください。
- カメラヘッドの損傷を防ぐために最大可動角度、最小曲げ半径を守ってご使用ください。無理な牽引はカメラを破損させる可能性があります。
・カメラケーブルを引っ掛けたり、押し込んだりしないでください。
・カメラヘッドは手で動かさず、必ずジョイスティックをご使用ください。
・カメラケーブルを巻いた状態で、手やジョイスティックで動かさないようにしてください。
不適切な取り扱いによりカメラケーブルが損傷した場合は、保証の対象外となります。

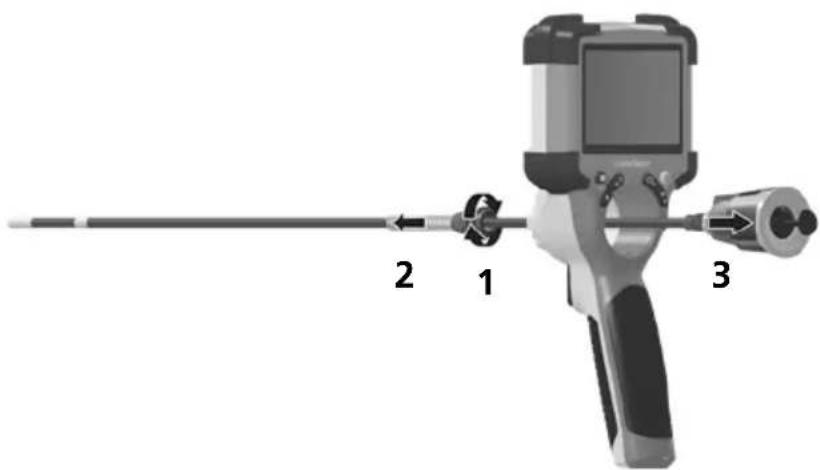

B カメラケーブルの交換

メンテナンスとお手入れについて

お手入れの際、薬剤や研磨剤、溶剤は使用しないでください。清潔で高温多湿を避けて保管してください。

仕様 Subject to technical alterations. 24W032
カメラヘッド6 mm
防塵防水性能IP 67 (水深1 m / 30分)
LEDライト数8
解像度1280 x 720 ピクセル
視野角(FOV)78°
焦点距離(DOF)3~8 cm
カメラケーブル直径6 mm
カメラケーブル長1 m
カメラヘッド長	20 mm
カメラ最小曲げ半径	150 mm
特長	ディーゼル、ガソリン、エンジンオイル、アドブルー®、エチルアルコール、塩水(塩分含有量28%) 使用可能
使用環境	0°C~45°C、湿度<80%rH、結露なきこと、高度<2000m
保管環境	-10°C~60°C、湿度<80%rH、結露なきこと
重量	135 g
寸法(W × H × D)	1050 mm x 42 mm x 42 mm

※製品仕様・外観等は予告なく、変更させていただく場合があります。

日本発売元 （株）阪神交易

商品サポートセンター 0120-804058
