InspectorCamera 3DM - Inceleme kamerası Laserliner - Ücretsiz kullanım kılavuzu

Ürün Türü	Videolnspector Ana Ünite İçin İnceleme Kamerası
Marka	Laserliner
Model	InspectorCamera 3DM
Kamera Kafası Çapı	6 mm
Sonda Koruma Türü	IP68 (1 m, 60 dk)
LED Ampul Sayısı	8
Kamera Çözünürlüğü	1280 x 720 piksel
Görüş Alanı (FOV)	78°
Alan Derinliği (DOF)	3 ila 8 cm
Sonda Çapı	6 mm
Sonda Uzunluğu	1 m
Kamera Kafası Uzunluğu	20 mm
Sonda Minimum Bükülme Yarıçapı	150 mm
Kamera Kafası Yönü	Kumanda kolu ile 160°'ye kadar
Dirençler	Dizel, benzin, motor yağı, AdBlue®, etanol, tuzlu su (%28 tuz)
Çalışma Sıcaklığı	0°C ila 45°C
Depolama Sıcaklığı	-10°C ila 60°C
Maks. Bağıl Nem	%80 RH (yoğuşmasız)
Ağırlık	135 g
Boyutlar (U x Y x D)	1050 mm x 42 mm x 42 mm
Güç Kaynağı	Videolnspector Ana Ünite Üzerinden
Bakım ve Temizlik	Hafif nemli bir bezle temizleyin; temizlik ürünleri, aşındırıcılar veya çözücülerden kaçının
Güvenlik	Tıbbi muayeneler için kullanmayın; kimyasallarla, elektrik gerilimiyle, sıcak veya hareketli parçalarla temastan kaçının; EMC talimatlarına uyun
LED Risk Grupları	RG 0 (göz ve cilt için risk yok)
Kamera Ünitesinin Değiştirilmesi	Kilidi açarak mümkün; sondanın hasar görmemesine dikkat edin
Uygunluk	AB ve Birleşik Krallık; WEEE yönergelerine göre geri dönüşüm

Sık sorulan sorular - InspectorCamera 3DM Laserliner

Kamera kafası yönlendirme işlevi nasıl kullanılır?

Kamera kafasını eğmek için kumanda kolunu kullanın (işaret 4), 160°'ye kadar (yeni durumda maks. açısal konum). Müdahale sırasında kafayı asla elle hareket ettirmeyin, yalnızca kumanda koluyla. Sarılı durumdayken sondayı çalıştırmayın.

Kameranın alan derinliği nedir?

Kamera, kafanın önünde 3 ila 8 cm mesafede net görüntüler sağlar. Ötesindeki nesneler bulanık görünebilir.

Sonda su geçirmez mi?

Evet, kamera sondası IP68 korumasına sahiptir, 60 dakika boyunca 1 m derinliğe kadar daldırmaya izin verir. Kablonun üstü ile ana ünite kasası arasında 10 cm boşluk bırakmaya dikkat edin.

İnceleme kamerası nasıl temizlenir?

Tüm bileşenleri hafif nemli bir bezle temizleyin. Temizlik ürünleri, aşındırıcılar veya çözücülerden kaçının. Cihazı kuru ve temiz bir yerde saklayın.

Kullanım riskleri nelerdir?

Kamera kafası ısınabilir. Kimyasal maddelerle, elektrik gerilimiyle, sıcak veya hareketli parçalarla temastan kaçının. Tıbbi muayeneler için kullanmayın. Elektromanyetik güvenlik talimatlarına uyun.

Kamera ünitesini değiştirebilir miyim?

Evet, kamera ünitesi değiştirilebilir: kilidi açarak (işaret 3) eskisini çıkarın ve yenisini durana kadar iterek yerleştirin. Kilidi sıkın. Sondaya zarar vermemeye dikkat edin.

Sonda hangi ürünlerle uyumludur?

Sonda, dizel, benzin, motor yağı, AdBlue®, etanol ve tuzlu suya (%28'e kadar tuz içeriği) dayanıklıdır. Bu, otomotiv ortamlarında kullanıma olanak tanır.

Kameranın çözünürlüğü nedir?

Kamera, 78° görüş alanıyla 1280 x 720 piksel (HD) çözünürlük sunar.

Kamera tek başına çalışır mı?

Hayır, InspectorCamera 3DM, Videolnspector ana ünitesine bağlanmak için tasarlanmış bir kamera ünitesidir. Renkli video görüntülerini ana ünitenin LCD ekranına iletir.

Önerilen depolama koşulları nelerdir?

Cihazı -10°C ila 60°C arasında, maks. %80 bağıl nemde (yoğuşmasız) saklayın. Mekanik yüklerden, aşırı sıcaklıklardan ve önemli titreşimlerden kaçının.

KULLANIM KILAVUZU InspectorCamera 3DM Laserliner

Kullanım kılavuzunu, ekinde bulunan „Garanti ve Ek Uyarılar’ defterini ve de bu kılavuzun sonunda bulunan İnternet link’i ile ulaşacağını aktüel bilgiler ve uyarıları eksiksiz okuyunuz. İçinde yer alan talimatları dikkate alınız. Bu belge saklanmak zorundadır ve lazer tesisatı elden çıkarıldığında beraberinde verilmelidir.

Amacına uygun kullanım

InspectorCamera 3DM, VideoInspector baz birime bağlanan bir kamera ünitesidir. Baz birimi ile birlikte boşluklar, kuyu, örme duvarlar veya ısıtma veya araç içi gibi ulaşılması zor olan yerlerin denetimi için LCD'ye renkli video resimler gönderilir.

Genel güvenlik bilgileri

– Cihazı sadece kullanım amacına uygun şekilde teknik özellikleri dahilinde kullanınız.
– Ölçüm cihazları ve aksesuarları çocuk oyuncakları değildir. Çocukların erişiminden uzak bir yerde saklayınız.
- Kamera başlığı çalışma sırasında önemli ölçüde isinabilir ve hassas inceleme nesnelerine zarar verebilir.
– Yapısal açıdan cihazın değiştirilmesi yasaktır.
- Cihazı mekanik yüklere, aşırı sıcaklıklara veya şiddetli titreşimlere maruz bırakmayınız.
- Bir veya daha fazla fonksiyon arızalandığında, muhafaza ya da bağlantı kabloları hasar gördüğünde veya ana ünitenin akü şarj seviyesi azaldığında ünite artık kullanılmamalıdır.
- Kamera başlığı asit veya ateşe dayanıklı değildir.
- InspectorCamera 3DM'in hiç bir surette kimyasal maddeler, elektrik voltajı, hareketli veya sıcak etmemesine muhakkak dikkat edilmelidir. Aksi takdirde cihazın hasar görmesi ve aynı ciddi yaralanmalar alması söz konusu olabilir.
- IP 68 koruma sınıfını sağlamak için, kamera kablosu yalnızca ana ünitenin gövdesine 8 cm mesafeye kadar sıviya daldırılabilir
- InspectorCamera 3DM tıbbi tetkik/muaveneler için kullanılmamalıdır.
– Cihazın uygun kullanımı ile ilgili yerel ya da ulusal geçerli güvenlik düzenlemelerini dikkate alınız.
- Cihaz tehlikeli gerilimlerin yakınında ölçümler yapmak için uygun değildir. Bu nedenle elektrikli tesislerin yakınında yapılan ölçümlerde, daima iletken bileşenlerin gerilimsiz olmasına dikkat ediniz. Bunların gerilimsiz oluşu ve korunması, uygun önlemler alınarak temin edilmelidir.

Emniyet Direktifleri

Sanal optik ışınlar ile muamele, OStrV (optik ışın yönetmeliği)

Çıkış ağzı LED

• Cihaz, geçerli ve yürürlükte olan fotobiyolojik güvenlik standardına uygun (EN-62471 2008-09 takibi / IEC/TR 62471, 2006-07 takibi) RG 0 (serbest gurup, risk yok) risk gurubuna ait LED'ler ile calışıyor.
• LED'lerin erişilebilir ışınları amacına uygun kullanımlarda ve mantıklı şekilde öngörülebilir şartlarda insan gözüne ve insan cildine zararsızdır.

Emniyet Direktifleri

Elektromanyetik ışınlar ile muamele

• Cihaz, elektromanyetik uyumluluğa Piyasaya Arzına İlişkin 2014/30/AB (EMC) sayılı direktifinde belirtilen, elektromanyetik uyumluluğa dair yönetmeliklere ve sınır değerlerine uygundur.
• Mekansal kullanım kısıtlamalarının, örn. hastanelerde, uçaklarda, benzin istasyonlarında veya kalp pili taşıyan insanların yakınında, dikkate alınması gerekmektedir. Elektronik cihazların ve elektronik cihazlardan dolayı bunların tehlikeli boyutta etkilenmeleri veya arızalanmaları mümkündür.

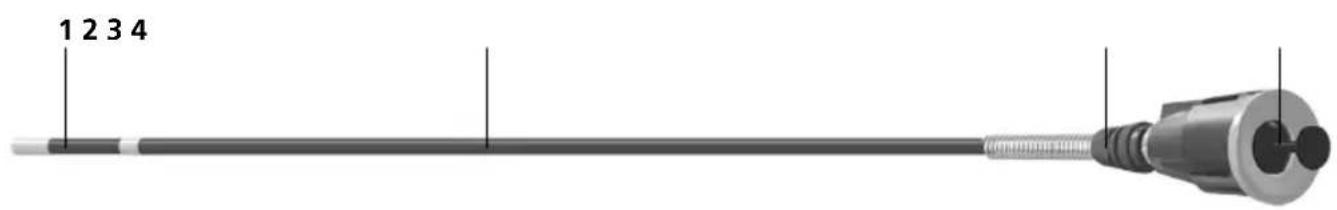

3 Kamera ünitesi kilidi
4 Kamera başlığını hareket ettirmek için kontrol kolu

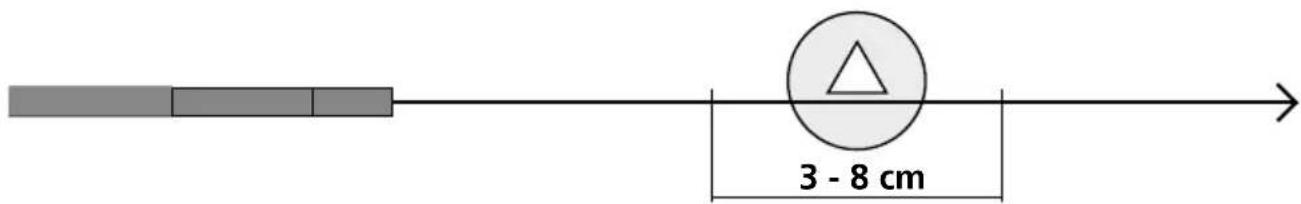

1 Keskinlik derinliği alanı

InspectorCamera 3DM'ün kamerası, kamera kafasının 3 - 8 cm önündeki alanda keskin resimler verir.

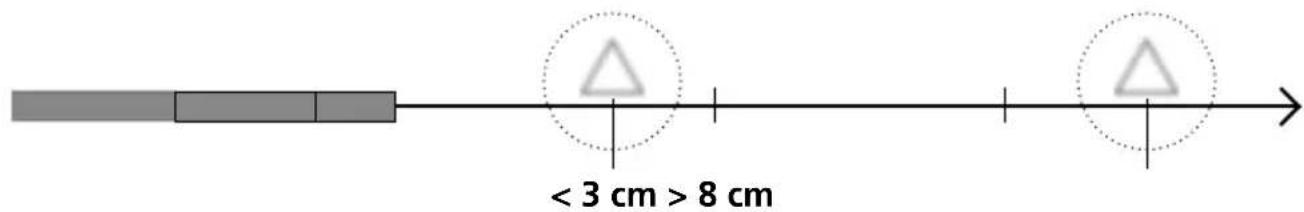

Odak aralığının çok fazla dışında kalan objeler bulanık görünebilirler.

2 Kamera başlığının doğrultulması

Yeni olduğunda 3D kamera kafasının maksimum açısal konumu fabrikada ± 5° toleransla 160°'dir. Bunun için kamera sondası tamamen düz bir konumda olmalıdır, yani gereksiz kıvrımlar veya bükülmeler olmamalıdır. Normal mekanik aşınma ve yıpranma, ürünün kullanım ömrü boyunca maksimum açısal konumu azaltabilir.

Hareketli 3D kamera başlığı, açı verildiğinde güçlü mekanik gerilime maruz kalmamalıdır.

Maksimum açı ayarına, minimum bükülme yarıçapına ve 3D kamera başlığına zarar vermemek için maksimum gerilme kuvveti. Kamera sondasını sarsmayın veya itmeyin. Kamera başlığı hiçbir zaman elle hareket ettirilmemeli, sadece kontrol kolu ile hareket ettirilmelidir. Sarılı haldeyken, kamera sondası elle veya kontrol koluyla hareket ettirilmemelidir.

3D kamera başlığında ve sondada yanlış kullanımdan kaynaklanan hasarlar garanti kapsamı dışındadır.

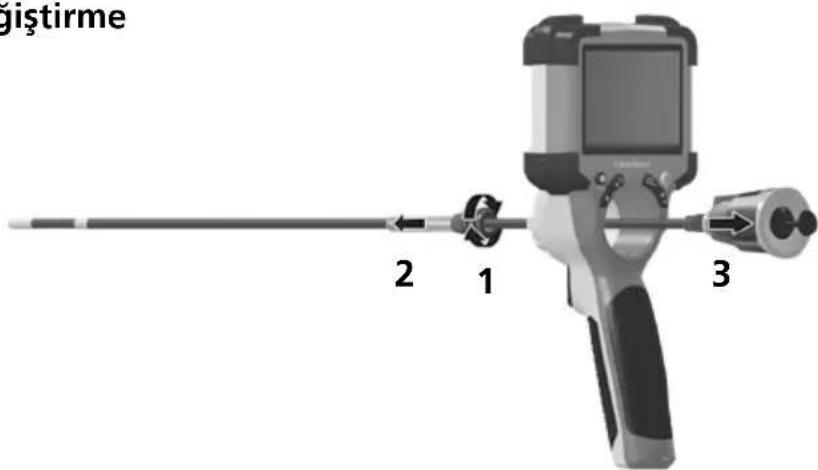

B Kamera ünitesini değiştirme

Bakıma koruma işlemlerine ilişkin bilgiler

Tüm bileşenleri hafifçe nemlendirilmiş bir bez ile temizleyin ve temizlik, ovalama ve çözücü maddelerinin kullanımından kaçının. Cihazı temiz ve kuru bir yerde saklayınız.

Teknik özellikler
Teknik değişiklik yapma hakkı saklıdır. 24W36

Kamera başlığı çapı 6 mm
Kamera sondası koruma türü IP 68	(Daldırma Derinliği 1 m, 60 dak.)
LED ampul sayısı 8
Kamera çözünürlüğü 1280 x 720 pixel
Görüntü alanı (FOV) 78°
Netlik derinliği (DOF) 3 ... 8 cm
Sonda çapı 6 mm
Sonda uzunluğu 1 m
Uzunluğu Kamera kafası 20 mm
Sonda min. eğim çapı 150 mm
Özellikleri	Dizel, benzin, motor yağı, AdBlue®, etil alkol, tuzlu suya (tuz içeriği %28) karşı dayanıklıdır
Çalıştırma şartları	0°C ... 45°C, Hava nemi maks. 80% rH, yoğuşmasız, Çalışma yükseklik maks. 2000 m normal sıfır üzeri
Saklama koşulları -10°C ... 60°C, Hava nemi maks. 80% rH, yoğuşmasız
Ağırlık 135 g
Ebatlar (G x Y x D) 1050 mm x 42 mm x 42 mm

AB ve UK Düzenlemeleri ve Atık Aritma

Bu cihaz, AB ve UK dahilindeki serbest mal ticareti için geçerli olan tüm gerekli standartların istemlerini yerine getirmektedir.

Bu ürün, ekipmanları ve ambalajı da dahil, değerli hammaddelerin geri kazanılması için atık elektrikli ve elektronik ekipmanlar, piller ve ambalajlarla ilgili Avrupa ve BK yönetmeliklerine uygun olarak çevreye zarar vermeyecek şekilde geri dönüştürülmesi gereken elektrikli bir cihazdır. Elektronik cihazlar ve ambalaj evsel atık mahiyetinde değildir. Lütfen belediyenizden ilgili atık bertaraf kurumları hakkında bilgi alınız ve atık toplama yerlerinin ilgili bertaraf ve emniyet uyarılarını dikkate alınız.
