InspectorCamera 3DM - Inspektsioonikaamera Laserliner - Tasuta kasutusjuhend

Toote tüüp	Videolnspector põhiseadme kontrollkaamera
Kaubamärk	Laserliner
Mudel	InspectorCamera 3DM
Kaamera pea läbimõõt	6 mm
Sondi kaitsetüüp	IP68 (1 m 60 min jooksul)
LED-pirnide arv	8
Kaamera eraldusvõime	1280 x 720 pikslit
Vaateväli (FOV)	78°
Sügavusväli (DOF)	3 kuni 8 cm
Sondi läbimõõt	6 mm
Sondi pikkus	1 m
Kaamera pea pikkus	20 mm
Sondi minimaalne painderaadius	150 mm
Kaamera pea orientatsioon	Kuni 160° juhtkangi abil
Vastupidavus	Diislikütus, bensiin, mootoriõli, AdBlue®, etanool, soolane vesi (28% soola)
Töötemperatuur	0°C kuni 45°C
Ladustamistemperatuur	-10°C kuni 60°C
Maksimaalne suhteline niiskus	80% RH (mittekondenseeruv)
Kaal	135 g
Mõõtmed (pikkus x kõrgus x laius)	1050 mm x 42 mm x 42 mm
Toide	Videolnspector põhiseadme kaudu
Hooldus ja puhastamine	Puhastage kergelt niiske lapiga; vältige puhastusvahendeid, küürimist või lahusteid
Ohutus	Mitte kasutada meditsiiniliseks läbivaatuseks; vältige kokkupuudet kemikaalide, elektripingega, kuumade või liikuvate osadega; järgige elektromagnetilise ühilduvuse juhiseid
LED-i riskirühmad	RG 0 (silmale ja nahale ohtutu)
Kaameraüksuse vahetamine	Võimalik lukustuse avamisega; olge ettevaatlik, et mitte kahjustada sondi
Vastavus	EL ja Ühendkuningriik; ringlussevõtt vastavalt WEEE direktiivile

Korduma kippuvad küsimused - InspectorCamera 3DM Laserliner

Kuidas kasutada kaamera pea orienteerimisfunktsiooni?

Kasutage juhtkangi (märge 4), et kallutada kaamera pead kuni 160° (maksimaalne nurk uues seisukorras). Ärge kunagi liigutage pead käsitsi sekkumise ajal, ainult kangi kaudu. Keerdunud olekus ärge sondi kasutage.

Mis on kaamera sügavusväli?

Kaamera annab teravaid pilte 3 kuni 8 cm kaugusel peast. Kaugemal asuvad objektid võivad tunduda udused.

Kas sond on veekindel?

Jah, kaamera sond on kaitsega IP68, mis võimaldab sukelduda kuni 1 m sügavusele 60 minuti jooksul. Jätke kaabli ülemise otsa ja põhiseadme korpuse vahele 10 cm vahe.

Kuidas puhastada kontrollkaamerat?

Puhastage kõiki komponente kergelt niiske lapiga. Vältige puhastusvahendeid, küürimist või lahusteid. Hoidke seadet kuivas ja puhtas kohas.

Millised on kasutamise riskid?

Kaamera pea võib kuumeneda. Vältige kokkupuudet kemikaalide, elektripingega, kuumade või liikuvate osadega. Mitte kasutada meditsiiniliseks läbivaatuseks. Järgige elektromagnetilise ohutuse juhiseid.

Kas ma saan kaameraüksust vahetada?

Jah, kaameraüksust saab vahetada: eemaldage vana, avades lukustuse (märge 3), ja sisestage uus, lükates seda kuni piirikuni. Pingutage lukustus. Olge ettevaatlik, et mitte kahjustada sondi.

Milliste toodetega on sond ühilduv?

Sond talub diislikütust, bensiini, mootoriõli, AdBlue®, etanooli ja soolast vett (soolasus kuni 28%). See võimaldab kasutamist autokeskkonnas.

Mis on kaamera eraldusvõime?

Kaamera pakub eraldusvõimet 1280 x 720 pikslit (HD), vaateväljaga 78°.

Kas kaamera töötab üksi?

Ei, InspectorCamera 3DM on kaameraüksus, mis on ette nähtud ühendamiseks Videolnspector põhiseadmega. See edastab värvilised videoülesvõtted põhiseadme LCD-ekraanile.

Millised on soovitatavad ladustamistingimused?

Hoidke seadet temperatuuril -10°C kuni 60°C, maksimaalse suhtelise niiskusega 80% (mittekondenseeruv). Vältige mehaanilisi koormusi, äärmuslikke temperatuure ja tugevaid vibratsioone.

KASUTUSJUHEND InspectorCamera 3DM Laserliner

Lugege käsitsusjuhend, kaasasolev vihik „Garantii- ja lisajuhised“ ja aktuaalne informatsioon ning juhised käesoleva juhendi lõpus esitatud interneti-lingil täielikult läbi. Järgige neis sisalduvaid juhiseid. Käesolev dokument tuleb alles hoida ja laserseadise edasiandmisel kaasa anda.

Sihtotstarbeline kasutamine

InspectorCamera 3DM puhul on tegemist kaameramooduliga Videolnspector baasmooduli külge ühendamiseks. Koos baasmooduliga edastatakse raskesti ligipääsetavatest kohtadest nagu nt öönesruumidest, šahtidest, müüridest või söidukitest LCD-le värvilisi videopilte.

Üldised ohutusjuhised

• Kasutage seadet eranditult spetsifikatsioonide piires vastavalt selle kasutusotstarbele.
• Möõteseadmete ja tarvikute puhul pole tegemist lastele mõeldud mänguasjadega. Hoidke lastele kättesaamatult.
• Kaamerapea võib käituse ajal tugevalt kuumeneda ja kahjustada tundlikke kontrollobjekte.
• Seadme ehitust ei tohi muuta.
• Ärge laske seadmele möjuda mehaanilist koormust, ülikõrgeid temperatuure ega tugevat vibratsiooni.
• Seadet ei tohi enam kasutada, kui tekib ühe või mitme funktsiooni tõrge, samuti korpuse või ühendusjuhtmete kahjustuste korral või kui baasmooduli aku laetustase on nõrk.
• Kaamerapea ei ole happe- ja tulekindel.
• Te peate jälgima, et InspectorCamera 3DM ei satuks kontakti kemikaalidega, pinge, liikuvate või kuumade esemetega. See võib viia seadme kahjustusteni ja ka kasutaja vigastusteni.
• Kaamera kaablit tohib kaitseklassi IP 68 tagamiseks sukeldada ainult kuni 8 cm kauguseni baasmooduli korpusest
• InspectorCamera 3DM ei tohi kasutada meditsiinilisteks uuringuteks/inimuuringuteks.
• Palun järgige kohalike ja riiklike ametite ohutusmeetmeid seadme asjatundliku kasutuse kohta.
  – Seade ei sobi mõõtmiste teostamiseks ohtliku pinge läheduses. Pöörake seetõttu elektriliste seadmete läheduses mõõtmisi teostades alati tähelepanu juhtivate osade pingevabadusele. Pingevabadus ja taassisselülitamise vastane kaitse peab olema sobivate meetmetega tagatud.

Ohutusjuhised

Ümberkäimine tehisliku optilise kiirgusega (Saksa OStrV)

LEDi väljumisava

– Seade töötab riskigrupi RG 0 (vaba grupp, risk puudub) LEDidega vastavalt fotobioloogilisele ohutusele (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) nende aktuaalsetes väljaannetes.
- LEDide ligipääsetav kiirgus on sihtotstarbekohasel kasutusel ja möistlikult ettenähtavatel tingimustel inimsilmale ning inimnahale ohutu.

Ohutusjuhised

Elektromagnetilise kiirgusega ümber käimine

• Mööteseade vastab elektromagnetilise ühilduvuse eeskirjadele ja piirvärtustele vastavalt EMC-määrusele 2014/30/EL.
• Järgida tuleb kohalikke käituspiiranguid, näiteks haiglates, lennujaamades, tanklates või südamerütmuritega inimeste läheduses. Valitseb ohtliku mõjutamise või häirimise võimalus elektrooniliste seadmete poolt ja kaudu.

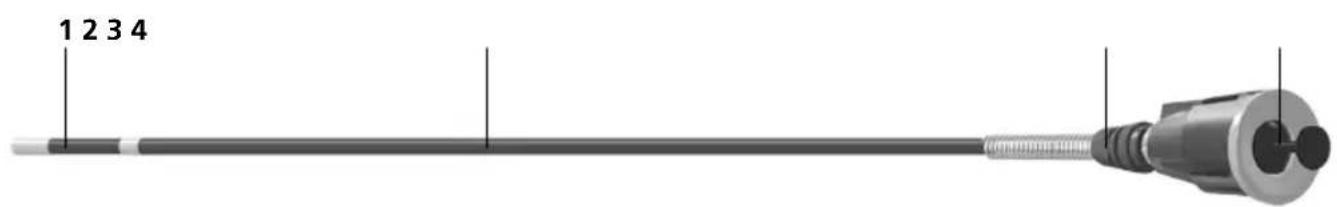

1 Kaamerapea
2 Kaamerasond

3 Kaameramooduli lukustus
4 Kaamerapea liigutamise juhthoob

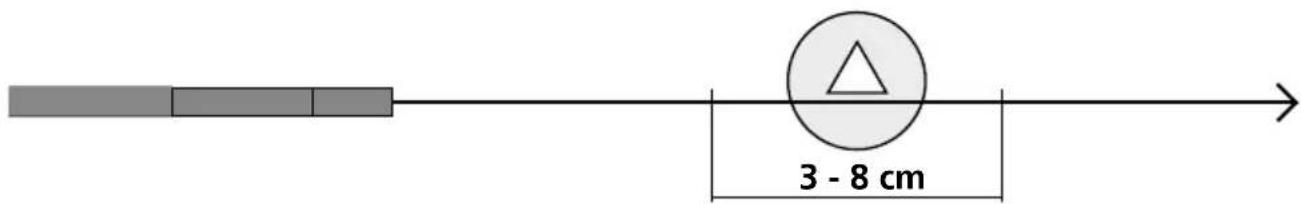

1 Teravussügavuse piirkond

InspectorCamera 3DM annab teravaid pilte kaamerapea ees 3–8 cm alal.

Kaugel väljaspool fookuspiirkonda asuvad objektid võivad näida hägused.

2 Kaamerapea joondamine

Uue 3D-kaamerapea maksimaalne nurgaasend on tehasepoolselt 160°, tolerantsiga ± 5°. Selleks peab kaamerasond olema täiesti sirges asendis, st ilma ebavajalike kumeruste või paineteta. Tavaline mehaaniline kulumine võib toote kasutusea jooksul vähendada maksimaalset nurgaasendit.

Liikuvale 3D-kaamerapeale ei tohi nurga all asendis mõjuda tugev mehaaniline koormus. Jälgige maksimaalset nurgaasendit, minimaalset painderaadiust ja maksimaalset tömbejõudu, et mitte kahjustada 3D-kaamerapead. Ärge tömmake ega suruge kaamera sondi äkiliselt. Kaamerapead ei tohi käituse ajal kunagi käega liigutada, vaid ainult juhthoova abil. Kui kaamerasond on kokku keeratud, ei tohi seda käega ega juhthoovaga liigutada.

Garantii ei hõlma 3D-kaamerapea ja -sondi kahjustusi, mis on tingitud asjatundmatust käsitsemisest.

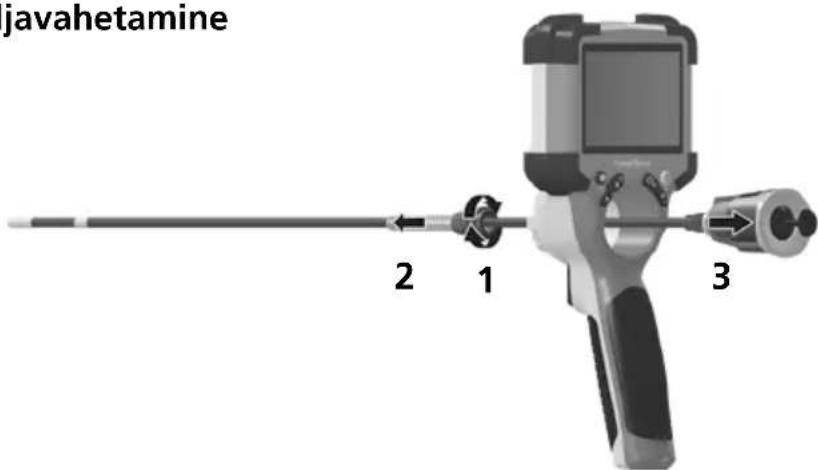

B Kaameramooduli väljavahetamine

Juhised hoolduse ja hoolitsuse kohta

Puhastage kõik komponendid kergelt niisutatud lapiga ja vältige puhastus-, küürimisvahendite ning lahustite kasutamist. Ladustage seadet puhtas, kuivas kohas.

Tehnilised andmed
Õigus tehnilisteks muudatusteks reserveeritud. 24W36

Kaamerapea läbimõõt 6 mm
Kaamerasondi kaitseaste IP 68 (Sukeldussügavus 1 m, 60 min.)
LED-valgustite arv 8
Kaamera resolutsioon 1280 x 720 pikslit
Vaateväli (FOV) 78°
Teravussügavus (DOF) 3 ... 8 cm
Sondi läbimõõt 6 mm
Sondi pikkus 1 m
Pikkus Kaamerapea 20 mm
Sondi min painderaadius 150 mm
Omadused	Vastupidav diisli, bensiini, mootoriõli, AdBlue®, etüülalkoholi,soolase vee (soolasisaldus 28%) suhtes
Töötingimused	0°C ... 45°C, Ōhuniiskus max 80% rH, mittekondenseeruv,Töökõrgus max 2000 m üle NN (normaalnull)
Ladustamistingimused -10°C ... 60°C, Ōhuniiskus max 80% rH, mittekondenseeruv
Kaal 135 g
Mõõtmed (L x K x S) 1050 mm x 42 mm x 42 mm

ELi ja UK nõuded ja utiliseerimine

Seade täidab kõik nõutavad normid vabaks kaubavahetuseks ELi ja UK piires.

See toode, kaasa arvatud tarvikud ja pakend, on elektriseade, mis tuleb väärtuslike toorainete tagasisaamiseks suunata vastavalt Euroopa ja UK kasutatud elektri- ja elektroonikaseadmete, akude ja pakendite direktiividele keskkonnasõbralikku taaskasutusse. Elektriseadmed ja pakend ei kuulu olmeprügi hulka. Palun võtke ühendust oma asukohajärgse omavalitsusega, et saada teavet sobivate jäätmejaamade kohta ning järgige vastavaid jäätmekäitlus- ja ohutusjuhiseid kogumispunktides.
