| Tipo di prodotto | Telecamera di ispezione per unità base Videolnspector |
| Marca | Laserliner |
| Modello | InspectorCamera 3DM |
| Diametro della testa della telecamera | 6 mm |
| Tipo di protezione della sonda | IP68 (1 m per 60 min) |
| Numero di lampadine LED | 8 |
| Risoluzione della telecamera | 1280 x 720 pixel |
| Campo visivo (FOV) | 78° |
| Profondità di campo (DOF) | da 3 a 8 cm |
| Diametro della sonda | 6 mm |
| Lunghezza della sonda | 1 m |
| Lunghezza della testa della telecamera | 20 mm |
| Raggio di curvatura min. della sonda | 150 mm |
| Orientamento della testa della telecamera | Fino a 160° tramite leva di comando |
| Resistenze | Gasolio, benzina, olio motore, AdBlue®, etanolo, acqua salata (28% sale) |
| Temperatura di lavoro | da 0°C a 45°C |
| Temperatura di stoccaggio | da -10°C a 60°C |
| Umidità relativa max. | 80% UR (non condensante) |
| Peso | 135 g |
| Dimensioni (L x A x P) | 1050 mm x 42 mm x 42 mm |
| Alimentazione | Tramite l'unità base Videolnspector |
| Manutenzione e pulizia | Pulire con un panno leggermente umido; evitare prodotti detergenti, abrasivi o solventi |
| Sicurezza | Non utilizzare per esami medici; evitare il contatto con prodotti chimici, tensione elettrica, parti calde o in movimento; rispettare le normative EMC |
| Gruppi di rischio LED | RG 0 (nessun rischio per occhio e pelle) |
| Sostituzione dell'unità telecamera | Possibile tramite sblocco; attenzione a non danneggiare la sonda |
| Conformità | UE e Regno Unito; riciclaggio secondo direttive RAEE |
Domande frequenti - InspectorCamera 3DM Laserliner
Domande degli utenti su InspectorCamera 3DM Laserliner
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Telecamera di ispezione in formato PDF gratuitamente! Trova il tuo manuale InspectorCamera 3DM - Laserliner e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. InspectorCamera 3DM del marchio Laserliner.
MANUALE UTENTE InspectorCamera 3DM Laserliner
Leggere attentamente le istruzioni per l'uso, l'opuscolo allegato "Ulteriori informazioni e indicazioni garanzia", nonché le informazioni e le indicazioni più recenti raggiungibili con il link riportato al termine di queste istruzioni. Questo documento deve essere conservato e fornito insieme all'apparecchio laser in caso questo venga inoltrato a terzi.
Uso previsto
La InspectorCamera 3DM è un'unità obiettivo da collegare all'unità base VideoInspector. Abbinata all'unità base invia immagini video a colori allo schermo LCD per controllare punti difficilmente accessibili, per esempio cavità, sotterranei, muri o autoveicoli.
Indicazioni generali di sicurezza
- Utilizzare l'apparecchio esclusivamente in conformità con gli scopi previsti e nei limiti delle specificazioni.
- Il prodotto e gli accessori non sono giocattoli. Conservare lontano dalla portata di bambini.
- La testina di ripresa può riscaldarsi intensamente durante il funzionamento e danneggiare oggetti sensibili sottoposti a ispezione.
- La struttura dell'apparecchio non deve essere modificata.
- Non sottoporre l'apparecchio a carichi meccanici, elevate temperature o forti vibrazioni.
- L'apparecchio non deve più essere utilizzato nel caso in cui una o più funzioni cessino di funzionare, l'involucro o i cavi di collegamento siano danneggiati o la carica della batteria dell'unità base sia basso.
- La testina di ripresa non resiste agli acidi o al fuoco.
- La InspectorCamera 3DM non deve venire mai a contatto con sostanze chimiche, tensione ed oggetti mobili o ad alta temperatura. Ciò potrebbe danneggiare l'apparecchio e causare anche gravi lesioni dell'utente.
- Per garantire la classe di protezione IP 68, il cavo della telecamera può essere immerso solo fino a 8 cm dall'alloggiamento dell'unità base
- La InspectorCamera 3DM non deve essere utilizzata per analisi mediche o indagini eseguite su persone.
- Attenersi alle misure di sicurezza stabilite dagli enti locali e nazionali relative al corretto utilizzo dell'apparecchio.
- L'apparecchio non è adatto a misurazioni nelle vicinanze di tensioni pericolose. Pertanto, per eseguire misurazioni nelle vicinanze di impianti elettrici, assicurarsi sempre che gli elementi conduttivi non siano sotto tensione. Garantire l'assenza di tensione e la protezione da riattivazione prendendo dei provvedimenti adeguati.
Indicazioni di sicurezza
Utilizzo con radiazioni ottiche artificiali secondo l'ordinanza tedesca OStrV.
Apertura di uscita LED
- L'apparecchio funziona con LED appartenenti al gruppo di rischio RG 0 (gruppo esente, nessun rischio) ai sensi delle norme vigenti per la sicurezza fotobiologica (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) nelle sue attuali versioni.
- Se si rispetta la destinazione d'uso dei LED e un uso in condizioni ragionevolmente prevedibili, la loro radiazione sensibile non è pericolosa per l'occhio e la pelle dell'uomo.
Indicazioni di sicurezza
Lavorare in presenza di radiazione elettromagnetica
- L'apparecchio rispetta le norme e i valori limite per la compatibilità elettromagnetica ai sensi della direttiva EMC 2014/30/UE.
- Rispettare le restrizioni locali all'uso, ad es. in ospedali, a bordo di aerei, in stazioni di servizio o nelle vicinanze di persone portatrici di pacemaker. Presenza di un influsso pericoloso o di un disturbo degli e da parte degli apparecchi elettronici.

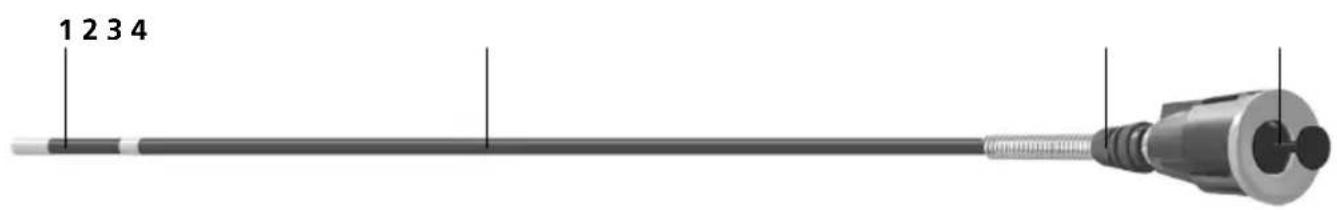

1 Testa della telecamera
2 Sonda con telecamera
3 Arresto dell'unità telecamera
4 Leva di controllo per il movimento della testina di ripresa

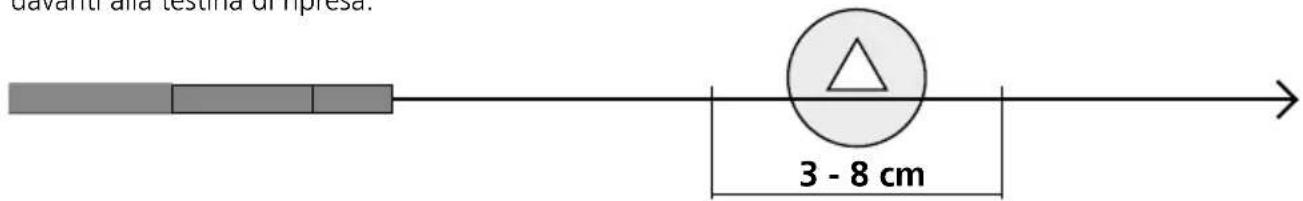

1 Profondità di campo
La telecamera del InspectorCamera 3DM fornisce immagini nitide registrate in un campo tra 3 e 8 cm davanti alla testina di ripresa.
Le immagini degli oggetti molto al di fuori da questa zona di messa a fuoco possono essere sfocate.
2 Orientamento della testina di ripresa
La posizione angolare massima della testina di ripresa 3D è di 160° quando nuova di fabbrica, con una tolleranza di ± 5°. A tale scopo la sonda con telecamera deve trovarsi in una posizione completamente rettilinea, quindi senza curve o incurvamenti inutili. Una normale usura meccanica può ridurre la posizione angolare massima nel corso della durata di vita del prodotto.
!
La testina di ripresa 3D mobile non deve essere sottoposta a eccessive sollecitazioni meccaniche quando angolata. Per non danneggiare la testina di ripresa 3D, rispettare la posizione angolare massima, il raggio di curvatura minimo e la forza di trazione massima. Non tirare o spingere a strattoni la sonda con telecamera. Quando è in uso, la testina di ripresa non deve mai essere movimentata manualmente, ma solo con la leva di controllo. Quando è arrotolata, la sonda con telecamera non deve essere movimentata né manualmente né con la leva di controllo.
Sono esclusi dalla garanzia danni alla testina di ripresa e sonda 3D causati da utilizzo improprio.

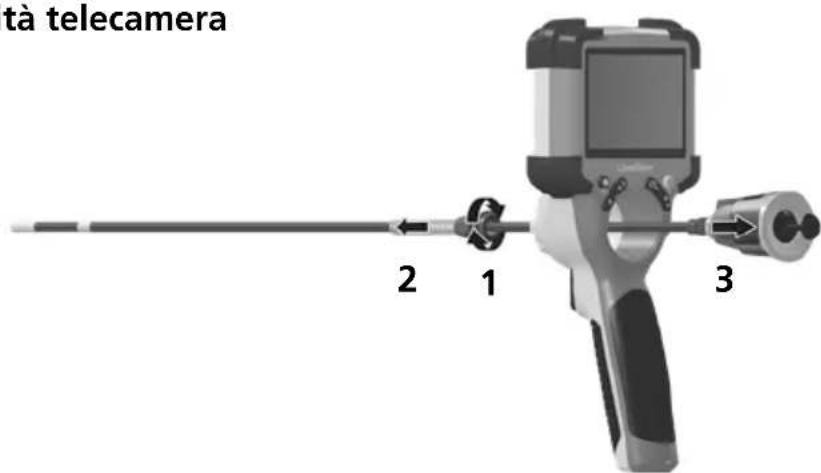

B Sostituzione dell'unità telecamera
Indicazioni per la manutenzione e la cura
Pulire tutti i componenti con un panno leggermente inumidito ed evitare l'impiego di prodotti detergenti, abrasivi e solventi. Immagazzinare l'apparecchio in un luogo pulito e asciutto.
Dati tecnici
Con riserva di modifiche tecniche. 24W36
| Diametro testa della telecamera 6 mm | |
| Grado di protezione sonda fotocamera | IP 68 (profondità d'immersione 1 m, 60 min.) |
| Numero di lampadine LED 8 | |
| Risoluzione telecamera 1280 x 720 pixel | |
| Campo visivo (FOV) 78° | |
| Profondità di campo (DOF) 3 ... 8 cm | |
| Diametro sonda 6 mm | |
| Lunghezza sonda 1 m | |
| Lunghezza Testina di ripresa 20 mm | |
| Raggio di curvatura min. 150 mm | |
| Caratteristiche | Resistente a diesel, benzina, olio motore, AdBlue®, alcol etilico, acqua salina (contenuto di sale 28%) |
| Condizioni di lavoro | 0°C ... 45°C, Umidità dell'aria max. 80% rH, non condensante, Altezza di lavoro max. 2000 m sopra il livello del mare (zero normale) |
| Condizioni di stoccaggio -10°C ... | 60°C, Umidità dell'aria max. 80% rH, non condensante |
| Peso 135 g | |
| Dimensioni (L x A x P) 1050 mm x | 42 mm x 42 mm |
Disposizioni valide in UE e Regno unito e smaltimento
L'apparecchio soddisfa tutte le norme necessarie per la libera circolazione di merci all'interno dell'UE e del Regno unito.
Questo prodotto, accessori e imballaggio inclusi, è un apparecchio elettrico che deve essere riciclato nel rispetto dell'ambiente secondo le direttive europee e del Regno Unito in materia di rifiuti di apparecchiature elettriche ed elettroniche, batterie e imballaggi così da recuperare preziose materie prime. Gli apparecchi elettrici e i materiali di imballaggio non devono essere gettati nei rifiuti domestici. Informatevi presso il vostro comune sui centri di raccolta autorizzati allo smaltimento e osservare le relative avvertenze per lo smaltimento e la sicurezza nei centri di recupero.
Per ulteriori informazioni e indicazioni di sicurezza: https://packd.li/ll/aom/in
