| Tipo di prodotto | Telecamera di ispezione |
| Marca | Laserliner |
| Modello | VideoInspector 3D Micro |
| Diametro della testa della telecamera | 3,9 mm |
| Diametro della sonda | 3,9 mm |
| Lunghezza della sonda | 1 m |
| Risoluzione della telecamera | 960 x 720 pixel |
| Campo visivo (FOV) | 120° |
| Profondità di campo (DOF) | 3 a 10 cm |
| Numero di LED | 6 |
| Tipo di protezione della sonda | IP67 (immersione 1 m, 30 min) |
| Raggio di curvatura min. della sonda | 35 mm |
| Resistenza ai prodotti | Gasolio, benzina, olio motore (circa 5 min) |
| Peso | 130 g |
| Dimensioni (L x H x P) | 1150 x 44 x 44 mm |
| Condizioni di lavoro | -20°C a 60°C, umidità max 85% RH |
| Condizioni di stoccaggio | -20°C a 60°C, umidità max 85% RH |
| Alimentazione | Tramite l'unità base VideoInspector 3D |
| Utilizzo conforme | Ispezione di luoghi difficili da raggiungere (cavità, pozzi, muratura, veicoli) |
| Funzioni principali | Testa orientabile (150°), display a colori su schermo LCD, sonda flessibile IP67 |
| Manutenzione e pulizia | Panno leggermente umido, nessun detergente o solvente, conservazione in luogo asciutto |
| Sicurezza | Non utilizzare vicino a tensioni pericolose, evitare contatto chimico, calore, parti mobili, non per uso medico |
| Ricambi e riparabilità | Unità telecamera sostituibile (vite sul joystick) |
| Informazioni generali | Conforme alle norme UE e GB, riciclaggio obbligatorio |
Domande frequenti - VideoInspector 3D Micro Laserliner
Domande degli utenti su VideoInspector 3D Micro Laserliner
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Telecamera di ispezione in formato PDF gratuitamente! Trova il tuo manuale VideoInspector 3D Micro - Laserliner e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. VideoInspector 3D Micro del marchio Laserliner.
MANUALE UTENTE VideoInspector 3D Micro Laserliner
Leggere attentamente le istruzioni per l'uso, l'opuscolo allegato "Ulteriori informazioni e indicazioni garanzia", nonché le informazioni e le indicazioni più recenti raggiungibili con il link riportato al termine di queste istruzioni. Questo documento deve essere conservato e fornito insieme all'apparecchio laser in caso questo venga inoltrato a terzi.
Uso previsto
La InspectorCamera 3D Micro 1m è un'unità obiettivo da collegare all'unità base VideoInspector 3D. Abbinata all'unità base invia immagini video a colori allo schermo LCD per controllare punti difficilmente accessibili, per esempio cavità, sotterranei, muri o autoveicoli.
Indicazioni generali di sicurezza
- Utilizzare l'apparecchio esclusivamente in conformità con gli scopi previsti e nei limiti delle specificazioni.
- Il prodotto e gli accessori non sono giocattoli. Conservare lontano dalla portata di bambini.
- La testina di ripresa può riscaldarsi intensamente durante il funzionamento e danneggiare oggetti sensibili sottoposti a ispezione.
- La struttura dell'apparecchio non deve essere modificata.
- Non sottoporre l'apparecchio a carichi meccanici, elevate temperature o forti vibrazioni.
- L'apparecchio non deve più essere utilizzato nel caso in cui una o più funzioni cessino di funzionare, l'involucro o i cavi di collegamento siano danneggiati o la carica della batteria dell'unità base sia basso.
- La testina di ripresa non resiste agli acidi o al fuoco.
- La InspectorCamera 3D Micro 1m non deve venire mai a contatto con sostanze chimiche, tensione ed oggetti mobili o ad alta temperatura. Ciò potrebbe danneggiare l'apparecchio e causare anche gravi lesioni dell'utente.
- Per garantire la classe di protezione IP 67, il cavo della telecamera può essere immerso solo fino a 10 cm dall'alloggiamento dell'unità base
- La InspectorCamera 3D Micro 1m non deve essere utilizzata per analisi mediche o indagini eseguite su persone.
- Attenersi alle misure di sicurezza stabilite dagli enti locali e nazionali relative al corretto utilizzo dell'apparecchio.
- L'apparecchio non è adatto a misurazioni nelle vicinanze di tensioni pericolose. Pertanto, per eseguire misurazioni nelle vicinanze di impianti elettrici, assicurarsi sempre che gli elementi conduttivi non siano sotto tensione. Garantire l'assenza di tensione e la protezione da riattivazione prendendo dei provvedimenti adeguati.
Indicazioni di sicurezza
Utilizzo con radiazioni ottiche artificiali secondo l'ordinanza tedesca OStrV.
Apertura di uscita LED
- L'apparecchio funziona con LED appartenenti al gruppo di rischio RG 0 (gruppo esente, nessun rischio) ai sensi delle norme vigenti per la sicurezza fotobiologica (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) nelle sue attuali versioni.
- Se si rispetta la destinazione d'uso dei LED e un uso in condizioni ragionevolmente prevedibili, la loro radiazione sensibile non è pericolosa per l'occhio e la pelle dell'uomo.
Indicazioni di sicurezza
Lavorare in presenza di radiazione elettromagnetica
- L'apparecchio rispetta le norme e i valori limite per la compatibilità elettromagnetica ai sensi della direttiva EMC 2014/30/UE.
- Rispettare le restrizioni locali all'uso, ad es. in ospedali, a bordo di aerei, in stazioni di servizio o nelle vicinanze di persone portatrici di pacemaker. Presenza di un influsso pericoloso o di un disturbo degli e da parte degli apparecchi elettronici.

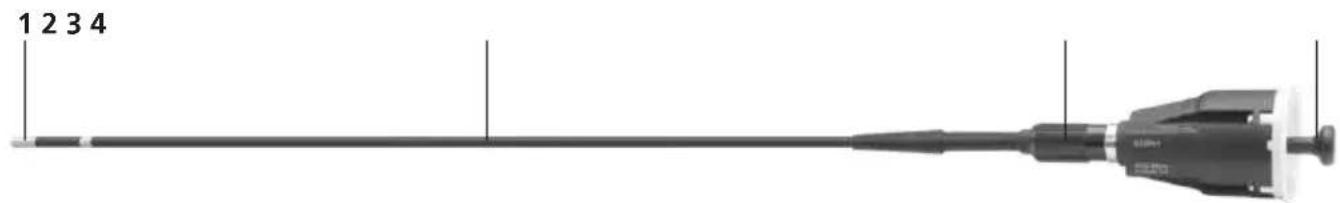

1 Testa della telecamera
2 Sonda con telecamera
3 Arresto dell'unità telecamera
4 Leva di controllo per il movimento della testina di ripresa

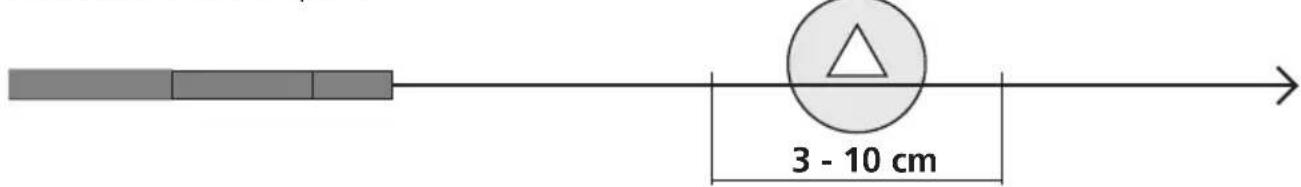

1 Profondità di campo
La telecamera del InspectorCamera 3D Micro 1m fornisce immagini nitide registrate in un campo tra 3 e 10 cm davanti alla testina di ripresa.
Le immagini degli oggetti molto al di fuori da questa zona di messa a fuoco possono essere sfocate.

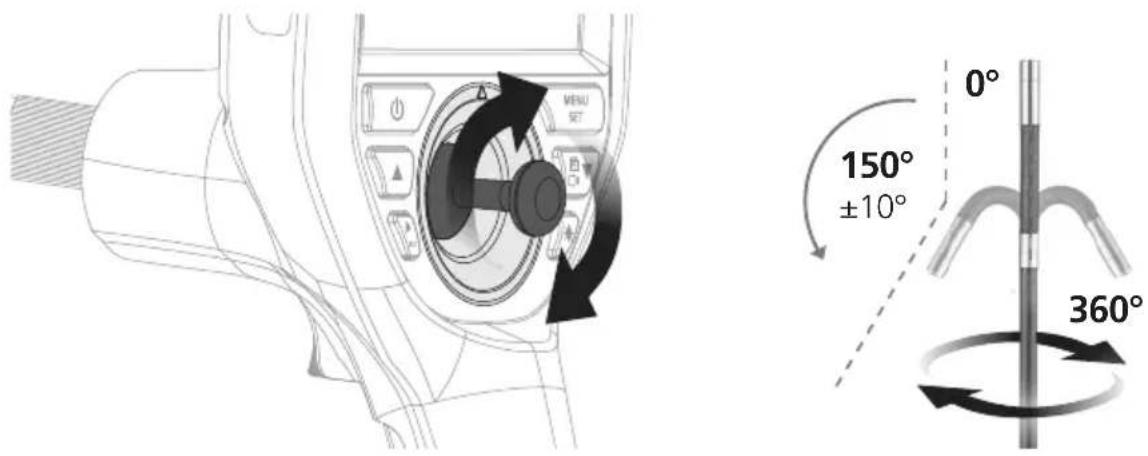

2 Orientamento della testina di ripresa
La posizione angolare massima della testina di ripresa 3D è di 150° quando nuova di fabbrica, con una tolleranza di ± 10°. A tale scopo la sonda con telecamera deve trovarsi in una posizione completamente rettilinea, quindi senza curve o incurvamenti inutili. Una normale usura meccanica può ridurre la posizione angolare massima nel corso della durata di vita del prodotto.
!
La testina di ripresa 3D mobile non deve essere sottoposta a eccessive sollecitazioni meccaniche quando angolata. Per non danneggiare la testina di ripresa 3D, rispettare la posizione angolare massima, il raggio di curvatura minimo e la forza di trazione massima. Non tirare o spingere a strattoni la sonda con telecamera. Quando è in uso, la testina di ripresa non deve mai essere movimentata manualmente, ma solo con la leva di controllo. Quando è arrotolata, la sonda con telecamera non deve essere movimentata né manualmente né con la leva di controllo.
Sono esclusi dalla garanzia danni alla testina di ripresa e sonda 3D causati da utilizzo improprio.

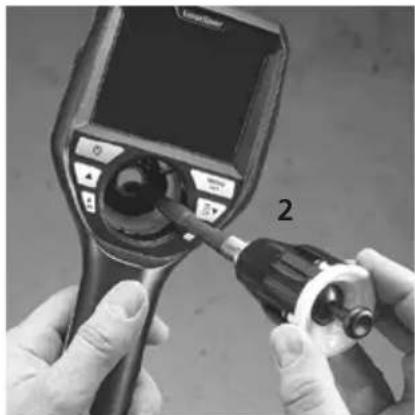

B Sostituzione dell'unità telecamera
L'unità obiettivo può essere facilmente rimossa e sostituita. In tal caso allentare le viti ed estrarre l'unità obiettivo agendo sulla leva di comando.
Indicazioni per la manutenzione e la cura
Pulire tutti i componenti con un panno leggermente inumidito ed evitare l'impiego di prodotti detergenti, abrasivi e solventi. Immagazzinare l'apparecchio in un luogo pulito e asciutto.
| Diametro testa della telecamera 3,9 mm | |
| Grado di protezione sonda fotocamera | IP 67 (profondità d'immersione 1 m, 30 min.) |
| Numero di lampadine LED 6 | |
| Risoluzione telecamera 960 x 720 pixel | |
| Campo visivo (FOV) 120° | |
| Profondità di campo (DOF) 3 ... 10 cm | |
| Diametro sonda 3,9 mm | |
| Lunghezza sonda 1 m | |
| Lunghezza Testina di ripresa 14 mm | |
| Raggio di curvatura min. 35 mm | |
| Caratteristiche Resistente a diesel, | benzina, olio motore (circa 5 minuti) |
| Condizioni di lavoro | -20°C ... 60°C, Umidità dell'aria max. 85% rH, non condensante, Altezza di lavoro max. 2000 m sopra il livello del mare (zero normale) |
| Condizioni di stoccaggio -20°C ... | 60°C, Umidità dell'aria max. 85% rH |
| Peso 130 g | |
| Dimensioni (L x A x P) 1150 mm x | 44 mm x 44 mm |
Disposizioni valide in UE e Regno unito e smaltimento
L'apparecchio soddisfa tutte le norme necessarie per la libera circolazione di merci all'interno dell'UE e del Regno unito.
Questo prodotto, accessori e imballaggio inclusi, è un apparecchio elettrico che deve essere riciclato nel rispetto dell'ambiente secondo le direttive europee e del Regno Unito in materia di rifiuti di apparecchiature elettriche ed elettroniche, batterie e imballaggi così da recuperare preziose materie prime. Gli apparecchi elettrici e i materiali di imballaggio non devono essere gettati nei rifiuti domestici. Informatevi presso il vostro comune sui centri di raccolta autorizzati allo smaltimento e osservare le relative avvertenze per lo smaltimento e la sicurezza nei centri di recupero.
Per ulteriori informazioni e indicazioni di sicurezza: https://packd.li/ll/aql/in
