BRUGSANVISNING VideoInspector 3D Micro Laserliner

Du bedes venligst læse betjeningsvejledningen, det vedlagte hæfte „Garanti- og supplerende anvisninger“ samt de aktuelle oplysninger og henvisninger på internetlinket i slutning af denne vejledning fuldstændigt igennem. Følg de heri indeholdte instrukser. Dette dokument skal opbevares og følge med laserenheden, hvis denne overdrages til en ny bruger.

Tilsigtet anvendelse

InspectorCamera 3D Micro 1m er en kameraenhed, der kan sluttes til basisenheden Videolnspector 3D. Sammen med basisenheden sendes der farvevideobilleder til LCD-skærmen til kontrol af vanskeligt tilgængelige steder som fx i hulrum, skakte, i murværk eller i køretøjer.

Almindelige sikkerhedshenvisninger

• Apparatet må kun bruges til det tiltænkte anvendelsesformål inden for de givne specifikationer.
• Produktet og tilbehøret er ikke legetøj. Skal opbevares utilgængeligt for børn.
• Kamerahovedet kan blive meget varmt under brugen og forårsage skader på følsomme inspektionsobjekter.
• Konstruktionsmæssigt må apparatet ikke ændres.
• Apparatet må ikke udsættes for mekanisk belastning, meget høje temperaturer eller kraftige vibrationer.
• Enheden må ikke længere anvendes, hvis en eller flere funktioner svigter, hvis enheden eller tilslutningsledningerne er beskadigede, eller hvis opladningen af basisenhedens batteri er svag.
• Kamerahovedet er ikke syrebestandigt eller ildfast.
• Det er vigtigt, at man sørger for, at InspectorCamera 3D Micro 1m ikke kommer i kontakt med kemikalier, spænding, bevægelige eller varme genstande. Dette kan ødelægge apparatet og desuden medføre alvorlige personskader på operatøren.
• For at garantere kapslingsklasse IP 67 må kamerakablet kun nedsænkes til en afstand af 10 cm fra basisenhedens kabinet.
• InspectorCamera 3D Micro 1m må ikke anvendes til medicinske undersøgelser/personundersøgelser.
• lagttag sikkerhedsforanstaltningerne fra lokale og/eller nationale myndigheder med henblik på saglig korrekt brug af apparatet.
• Apparatet er ikke beregnet til måling i nærheden af farlig spænding. Derfor skal man altid sikre sig, at der ikke er spænding i ledende dele, når man foretager målinger i nærheden af elektriske anlæg. Den spændingsfri tilstand og sikring mod genstart skal sikres med passende foranstaltninger.

Sikkerhedsanvisninger

Omgang med kunstig, optisk stråling OStrV

Udgangsåbnings-LED

• Apparatet bruger LED'er i risikogruppen RG 0 (fri gruppe, ingen risiko) i henhold til gældende standarder for fotobiologisk sikkerhed (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) i de nuværende udførelser.
• Den tilgængelige stråling fra LED'erne er ved tilsigtet anvendelse og under rimeligt forudsigelige forhold ufarlig for det menneskelige øje og den menneskelige hud.

Sikkerhedsanvisninger

Omgang med elektromagnetisk stråling

• Måleapparatet overholder forskrifterne og grænseværdierne for elektromagnetisk kompatibilitet iht. EMC-direktiv 2014/30/EU.
• Lokale anvendelsesrestriktioner, f.eks. på hospitaler, i fly eller i nærheden af personer med pacemaker, skal iagttages. Risikoen for farlig påvirkning eller fejl i eller pga. elektronisk udstyr er til stede.

1 2 3 4

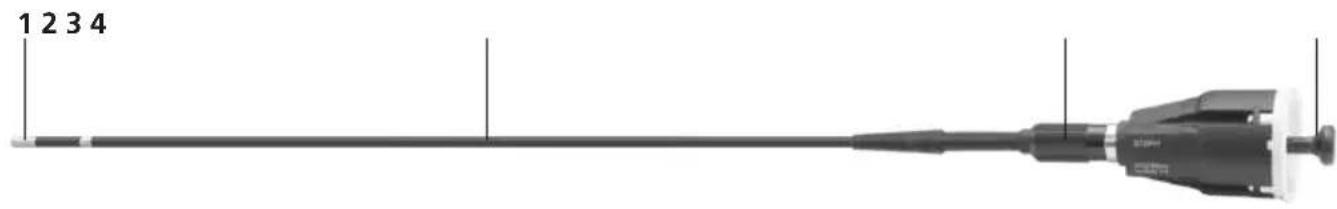

1 Kamerahovedet
2 Kamerasonde

3 Fiksering af kameraenhed
4 Styrehåndtag til bevægelse af kamerahovedet

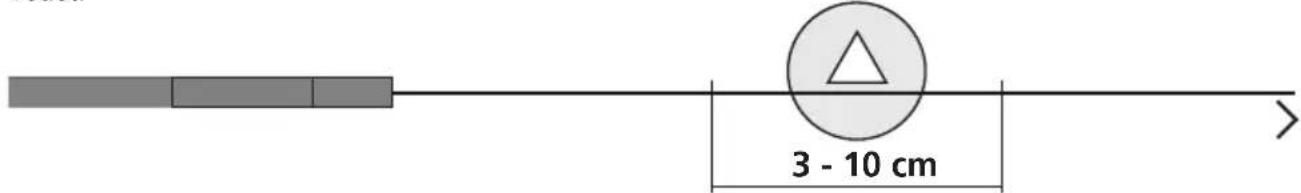

1 Dybdeskarphedsområde

Frontkamera til InspectorCamera 3D Micro 1m giver skarpe billeder i området på 3 - 10 cm foran kamerahovedet.

3 - 10 cm

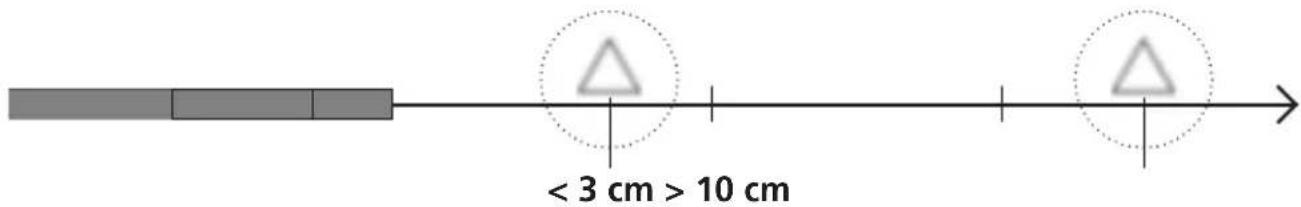

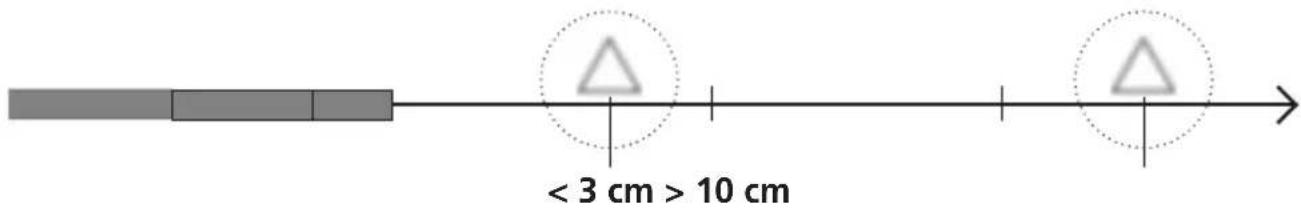

Objekter, der ligger langt uden for fokusområdet, kan forekomme uskarpe.

< 3 cm > 10 cm

2 Justering af kamerahovedet

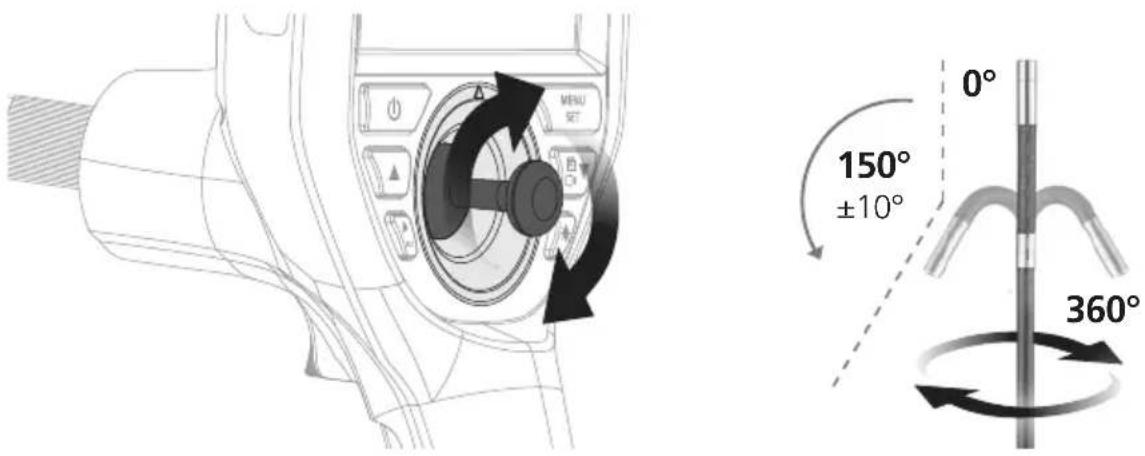

MENU SET 150° ±10° 0° 360°

Den maksimale vinkelposition for 3D-kamerahovedet i ny tilstand er fra fabrikken indstillet til 150° med en tolerance på ± 10°. For at opnå dette skal kamerasonden være i en helt lige position, det vil sige uden unødvendige kurver eller bøjninger. På grund af normal mekanisk slitage kan den maksimale vinkelposition blive forringet i løbet af produktets levetid.

!

Det bevægelige 3D-kamerahoved må ikke udsættes for kraftig mekanisk belastning i vinklet tilstand. Vær opmærksom på den maksimale vinkelposition, den minimale bøjningsradius og den maksimale trækkraft for at undgå at beskadige 3D-kamerahovedet. Undgå at trække eller skubbe kamerasonden i ryk. Kamerahovedet må under brugen aldrig flyttes med hånden, men kun med styrehåndtaget. I oprullet tilstand må kamerasonden hverken bevæges med hånden eller med styrehåndtaget.

Skader på 3D-kamerahovedet og -sonden på grund af ukorrekt håndtering er ikke omfattet af garantien.

B Udskiftning af kameraenheden

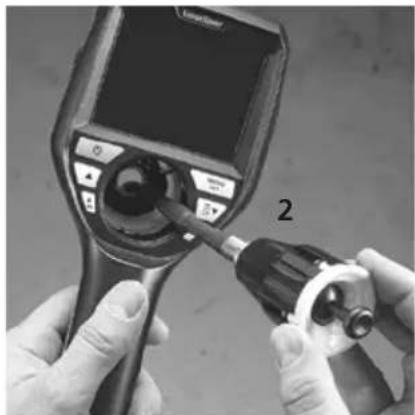

Kameraenheden kan nemt udtages og udskiftes. Dette gøres ved at løsne skruen og trække kameraenheden på styrehåndtaget ud.

Lucifer CE 5000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000 1

Anmærkninger vedr. vedligeholdelse og pleje

Alle komponenter skal rengøres med en let fugtet klud, og man skal undlade brug af rengørings-, skure- og opløsningsmidler. Apparatet skal opbevares på et rent og tørt sted.

Tekniske Data
Forbehold for tekniske ændringer. 24W50

Diameter kamerahoved 3,9 mm
Kapslingsklasse kamerasonde IP 67	(Dykningsdybde 1 m, 30 min.)
Antal LED-lyskilder 6
Opløsning kamera 960 x 720 pixel
Synsfelt (FOV) 120°
Dybdeskarphed (DOF) 3 ... 10 cm
Sondediameter 3,9 mm
Sondelængde 1 m
Længde Kamerahoved 14 mm
Min. bøjningsradius sonde 35 mm
Funktioner Modstandsdygtig over	for diesel, benzin, motorolie (ca. 5 minutter)
Arbejdsbetingelser	-20°C ... 60°C, Luftfugtighed maks. 85% rH, ikke-kondenserende, Arbejdshøjde maks. 2000 m.o.h.
Opbevaringsbetingelser -20°C ... 60°C, Luftfugtighed maks. 85% rH
Vægt 130 g
Mål (B x H x L) 1150 mm x 44 mm	x 44 mm

Apparatet opfylder alle påkrævede standarder for fri vareomsætning inden for EU og UK.

Dette produkt, herunder tilbehør og emballage, er et elektrisk apparat, der skal genanvendes i overensstemmelse med de europæiske og britiske retningslinjer for elektrisk og elektronisk affald, batterier og emballage for at genvinde værdifulde råmaterialer. Elektriske apparater og emballage hører ikke til i husholdningsaffaldet. Find informationer om tilsvarende bortskaffelsessteder hos din kommune og overhold de gældende bortskaffelses- og sikkerhedsoplysninger på modtagerstederne.

Flere sikkerhedsanvisninger og supplerende tips på:
