KASUTUSJUHEND VideoInspector 3D Micro Laserliner

Lugege käsitsusjuhend, kaasasolev vihik „Garantii- ja lisajuhised“ ja aktuaalne informatsioon ning juhised käesoleva juhendi lõpus esitatud interneti-lingil täielikult läbi. Järgige neis sisalduvaid juhiseid. Käesolev dokument tuleb alles hoida ja laserseadise edasiandmisel kaasa anda.

Sihtotstarbeline kasutamine

InspectorCamera 3D Micro 1m puhul on tegemist kaameramooduliga Videolnspector 3D baasmooduli külge ühendamiseks. Koos baasmooduliga edastatakse raskesti ligipääsetavatest kohtadest nagu nt õõnesruumidest, šahtidest, müüridest või sõidukitest LCD-le värvilisi videopilte.

Üldised ohutusjuhised

• Kasutage seadet eranditult spetsifikatsioonide piires vastavalt selle kasutusotstarbele.
• Möõteseadmete ja tarvikute puhul pole tegemist lastele mõeldud mänguasjadega. Hoidke lastele kättesaamatult.
• Kaamerapea võib käituse ajal tugevalt kuumeneda ja kahjustada tundlikke kontrollobjekte.
  – Seadme ehitust ei tohi muuta.
• Ärge laske seadmele möjuda mehaanilist koormust, ülikõrgeid temperatuure ega tugevat vibratsiooni.
• Seadet ei tohi enam kasutada, kui tekib ühe või mitme funktsiooni tõrge, samuti korpuse või ühendusjuhtmete kahjustuste korral või kui baasmooduli aku laetustase on nõrk.
• Kaamerapea ei ole happe- ja tulekindel.
• Te peate jälgima, et InspectorCamera 3D Micro 1m ei satuks kontakti kemikaalidega, pinge, liikuvate või kuumade esemetega. See võib viia seadme kahjustusteni ja ka kasutaja vigastusteni.
• Kaamera kaablit tohib kaitseklassi IP 67 tagamiseks sukeldada ainult kuni 10 cm kauguseni baasmooduli korpusest
• InspectorCamera 3D Micro 1m ei tohi kasutada meditsiinilisteks uuringuteks/inimuuringuteks.
• Palun järgige kohalike ja riiklike ametite ohutusmeetmeid seadme asjatundliku kasutuse kohta.
  – Seade ei sobi mõõtmiste teostamiseks ohtliku pinge läheduses. Pöörake seetõttu elektriliste seadmete läheduses mõõtmisi teostades alati tähelepanu juhtivate osade pingevabadusele. Pingevabadus ja taassisselülitamise vastane kaitse peab olema sobivate meetmetega tagatud.

Ohutusjuhised

Ümberkäimine tehisliku optilise kiirgusega (Saksa OStrV)

LEDi väljumisava

– Seade töötab riskigrupi RG 0 (vaba grupp, risk puudub) LEDidega vastavalt fotobioloogilisele ohutusele (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) nende aktuaalsetes väljaannetes.

- LEDide ligipääsetav kiirgus on sihtotstarbekohasel kasutusel ja möistlikult ettenähtavatel tingimustel inimsilmale ning inimnahale ohutu.

InspectorCamera 3D Micro 1m

Ohutusjuhised

Elektromagnetilise kiirgusega ümber käimine

• Mööteseade vastab elektromagnetilise ühilduvuse eeskirjadele ja piirvärtustele vastavalt EMC-määrusele 2014/30/EL.
• Järgida tuleb kohalikke käituspiiranguid, näiteks haiglates, lennujaamades, tanklates või südamerütmuritega inimeste läheduses. Valitseb ohtliku mõjutamise või häirimise võimalus elektrooniliste seadmete poolt ja kaudu.

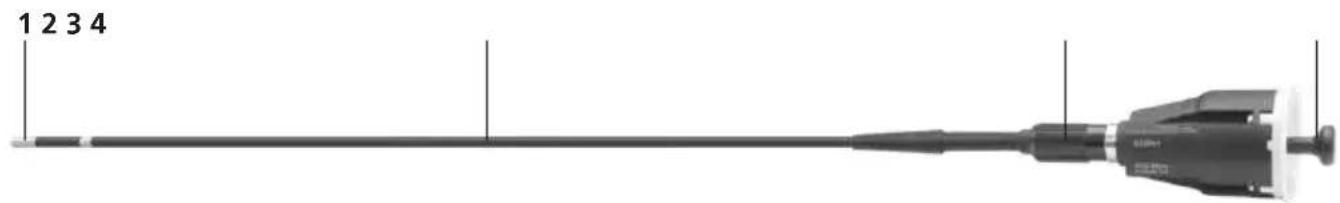

1 2 3 4

1 Kaamerapea
2 Kaamerasond

3 Kaameramooduli lukustus
4 Kaamerapea liigutamise juhthoob

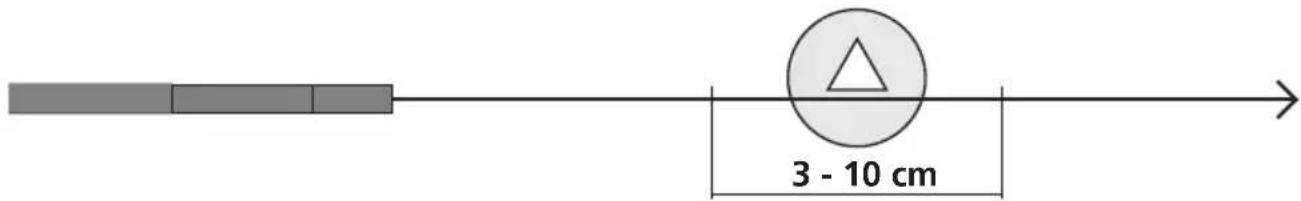

1 Teravussügavuse piirkond

InspectorCamera 3D Micro 1m annab teravaid pilte kaamerapea ees 3–10 cm alal.

3 - 10 cm

Kaugel väljaspool fookuspiirkonda asuvad objektid võivad näida hägused.

< 3 cm > 10 cm

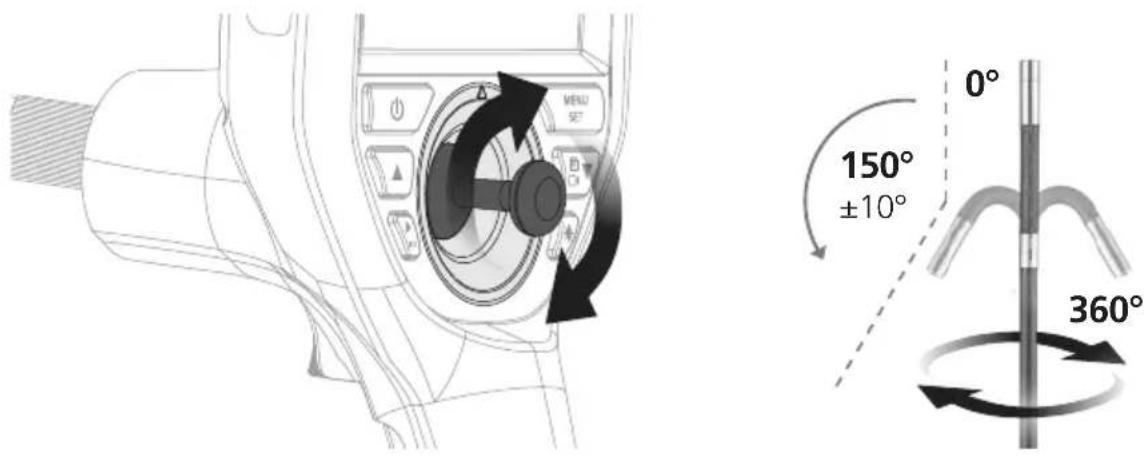

2 Kaamerapea joondamine

Uue 3D-kaamerapea maksimaalne nurgaasend on tehasepoolselt 150°, tolerantsiga ± 10°. Selleks peab kaamerasond olema täiesti sirges asendis, st ilma ebavajalike kumeruste või paineteta. Tavaline mehaaniline kulumine võib toote kasutusea jooksul vähendada maksimaalset nurgaasendit.

!

Liikuvale 3D-kaamerapeale ei tohi nurga all asendis mõjuda tugev mehaaniline koormus. Jälgige maksimaalset nurgaasendit, minimaalset painderaadiust ja maksimaalset tömbejõudu, et mitte kahjustada 3D-kaamerapead. Ärge tömmake ega suruge kaamera sondi äkiliselt. Kaamerapead ei tohi käituse ajal kunagi käega liigutada, vaid ainult juhthoova abil. Kui kaamerasond on kokku keeratud, ei tohi seda käega ega juhthoovaga liigutada.

Garantii ei hõlma 3D-kaamerapea ja -sondi kahjustusi, mis on tingitud asjatundmatust käsitsemisest.

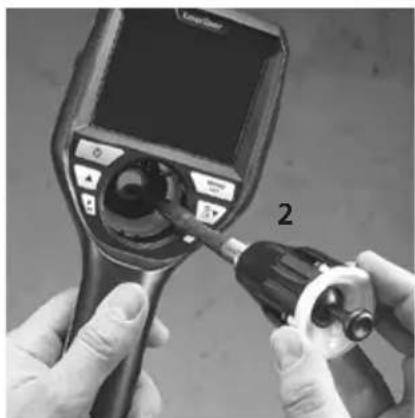

3 Kaameramooduli väljavahetamine

Kaameramoodul on eemaldatav ja välja vahetatav. Keerake selleks kruvi lahti ja tömmake kaameramoodul juhthoovalt maha.

Laserer 1

Juhised hoolduse ja hoolitsuse kohta

Puhastage köik komponendid kergelt niisutatud lapiga ja vältige puhastus-, küürimisvahendite ning lahustite kasutamist. Ladustage seadet puhtas, kuivas kohas.

Tehnilised andmed
Õigus tehnilisteks muudatusteks reserveeritud. 24W50

Kaamerapea läbimõõt 3,9 mm
Kaamerasondi kaitseaste IP 67 (Sukeldussügavus 1 m, 30 min.)
LED-valgustite arv 6
Kaamera resolutsioon 960 x 720 pikslit
Vaateväli (FOV) 120°
Teravussügavus (DOF) 3 ... 10 cm
Sondi läbimõõt 3,9 mm
Sondi pikkus 1 m
Pikkus Kaamerapea 14 mm
Sondi min painderaadius 35 mm
Omadused Vastupidav diisli, bensiiini, mootoriõli (umbes 5 minutit)
Töötingimused	-20°C ... 60°C, Öhuniiskus max 85% rH, mittekondenseeruv,Töökõrgus max 2000 m üle NN (normaalnull)
Ladustamistingimused -20°C ... 60°C, Öhuniiskus max 85% rH
Kaal 130 g
Mõõtmed (L x K x S) 1150 mm x 44 mm x 44 mm

ELi ja UK nõuded ja utiliseerimine

Seade täidab kõik nõutavad normid vabaks kaubavahetuseks ELi ja UK piires.

See toode, kaasa arvatud tarvikud ja pakend, on elektriseade, mis tuleb väärtuslike toorainete tagasisaamiseks suunata vastavalt Euroopa ja UK kasutatud elektri- ja elektroonikaseadmete, akude ja pakendite direktiividele keskkonnasõbralikku taaskasutusse. Elektriseadmed ja pakend ei kuulu olmeprügi hulka. Palun võtke ühendust oma asukohajärgse omavalitsusega, et saada teavet sobivate jäätmejaamade kohta ning järgige vastavaid jäätmekäitlus- ja ohutusjuhiseid kogumispunktides.
