РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ VideoInspector 3D Micro Laserliner

Прочетете изцяло ръководството за експлоатация, приложената брошура „Гаранционни и допълнителни инструкции“, както и актуалната информация и указанията в препратката към интернет в края на това ръководство. Следвайте съдържащите се в тях инструкции. Този документ трябва да се съхранява и да се предаде при предаване на лазерното устройство.

Употреба по предназначение

InspectorCamera 3D Micro 1m e блок на камера за свързване към основния блок Videolnspector 3D. Съвместно с основния блок на LCD се изпращат цветни видеоизображения за инспекция на труднодостъпни места, като кухини, шахти, зидария или МПС.

Общи инструкции за безопасност

– Използвайте уреда единствено съгласно предназначението за употреба в рамките на спецификациите.
– Измервателните уреди и принадлежностите не са играчки за деца. Да се съхраняват на място, недостъпно за деца.
– Главата на камерата може да се нагрее много при работа и да повреди чувствителни проверявани обекти.
– Приборът не трябва да се променя конструктивно.
– Не подлагайте устройството на механично натоварване, твърде високи температури или на силни вибрации.
– Уредът не трябва да се използва повече, ако престанат да се изпълняват една или повече функции, както и при повреди на корпуса или на съединителните кабели или при нисък заряд на акумулаторната батерия на основния модул.
– Основната част на камерата не е устойчива на киселини и не е огнеупорна.
- Непременно трябва да се има предвид InspectorCamera 3D Micro 1m да не влиза в контакт с химикали, ел. напрежение, подвижни или горещи предмети. Това може да доведе до повреда на уреда и тежки наранявания на оператора.
- За да се гарантира клас на защита IP 67, кабелът на камерата може да се потапя само на разстояние до 10 см от корпуса на основния модул.
– InspectorCamera 3D Micro 1m не трябва да се използва за медицински изследвания / изследвания на хора.
- Моля придържайте се към мерките за безопасност на местни и национални органи за правилното използване на устройството.
– Устройството не е подходящо за измерване в близост до опасно напрежение. Поради това при измервания в близост до електрически инсталации винаги следете токопроводящите части да не са под напрежение. Неналичието на напрежение и обезопасяването срещу повторно включване трябва да се гарантира с подходящи мерки.

Работа с изкуствено, оптично лъчение OStrV

Изходен отвор LED

– Уредът работи със светодиоди от рискова група RG 0 (свободна група, без наличие на риск) в съответствие с валидните стандарти за фотобиологична безопасност (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) в техните актуални редакции.
– Достъпното лъчение на светодиодите не е опасно за човешкото око и човешката кожа при употреба по предназначение и при разумно предвидими условия.

Работа с електромагнитно лъчение

– Измервателният уред спазва предписанията и граничните стойности за електромагнитната съвместимост съгласно Директива 2014/30/EC за електромагнитната съвместимост (EMC).
– Трябва да се спазват локалните ограничения в работата, като напр. в болници, в самолети, на бензиностанции или в близост до лица с пейсмейкъри. Съществува възможност за опасно влияние или смущение от електронни уреди.

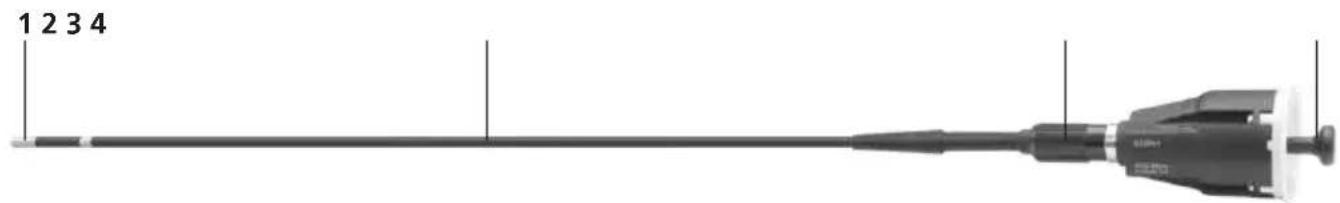

1 2 3 4

1 Глава на камерата
2 Сонда на камерата

3 Закрепване на модула на камерата
4 Лост за управление на движението на главата на камерата

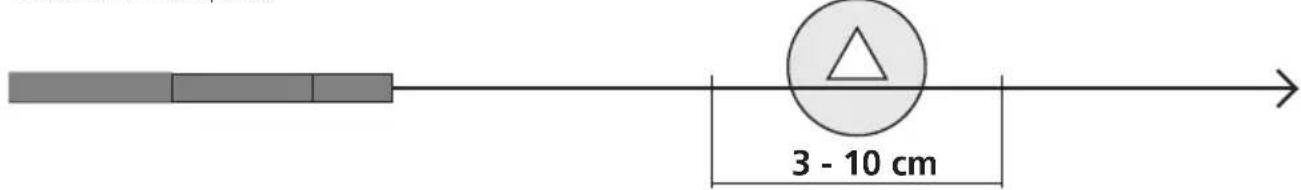

1 Диапазон на фокусното разстояние

Камера на InspectorCamera 3D Micro 1m осигурява контрастни изображения в диапазона 3 – 10 cm пред главата на камерата.

3 - 10 cm

Обекти, които са далеч извън зоната на фокуса, може да изглеждат нефокусирани.

< 3 cm > 10 cm

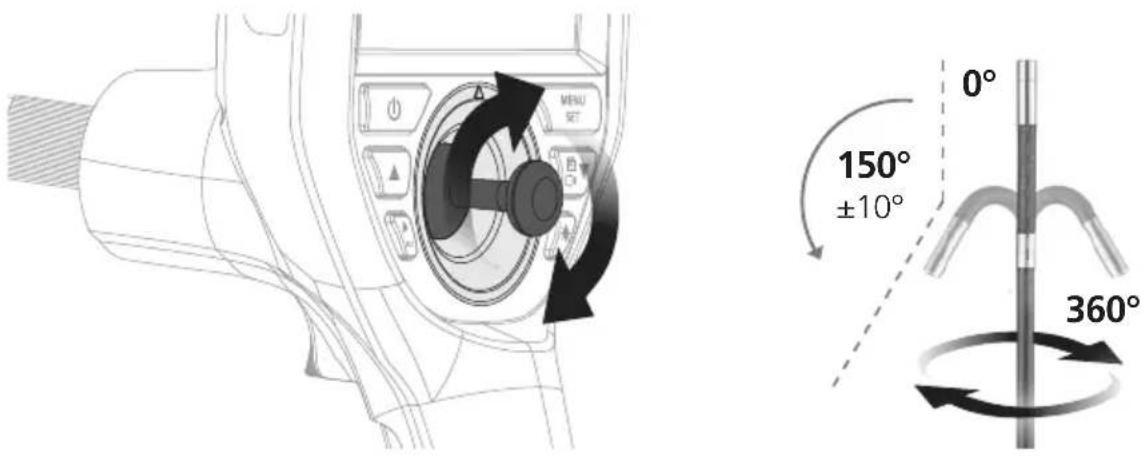

2 Ориентиране на главата на камерата

MENU SET 150° ±10° 0° 360°

Максималното ъглово положение на главата на 3D камерата в ново състояние фабрично е 150° с допустимо отклонение от ± 10°. За тази цел сондата на камерата трябва да е напълно права, т.е. без излишни извивки или огъвания. По време на експлоатацията на продукта нормалното механично износване може да доведе до намаляване на максимальното ъглово положение.

!

Подвижната глава на 3D камерата не трябва да се подлага на силен механичен натиск, когато се намира под ъгъл. Съблюдавайте максимальното ъглово положение, минималния радиус на огъване и максимальната сила на опън, за да не повредите главата на 3D камерата. Не дърпайте и не бутайте рязко сондата на камерата. При използването главата на камерата никога не трябва да се движи с ръка, а само с лоста за управление. В навито състояние сондата на камерата не трябва да се мести с ръка или с чрез лоста за управление.

Гаранцията не покрива повреди на главата на 3D камерата и сондата, причинени от неправилно боравене с тях.

В Смяна на модула на камерата

Блокът на камерата може да се отстрани лесно и да се смени. За целта развийте болта и извадете блока на камерата на управляващия лост.

Указания за техническо обслужване и поддръжка

Почиствайте всички компоненти с леко навлажнена кърпа и избягвайте използването на почистващи и абразивни препарати и разтворители. Съхранявайте уреда на чисто и сухо място.

Технически характеристики
Запазва се правото за технически изменения. 24W50

Диаметър на главата на камерата	3,9 mm
Брой на светодиодите IP 67 (Дълбочина на потапяне 1 m, 30 мин.)
Брой на светодиодите 6
Разделителна способност на камерата	960 x 720 пиксела
Зона на видимост (FOV)	120°
Дълбочина на фокуса (DOF)	3 ... 10 cm
Диаметър на сондата	3,9 mm
Дължина на сондата	1 m
Дължина Камера – основна част	14 mm
Минимален радиус на огъване на сондата	35 mm
Характеристики	Устойчив на дизелово гориво, бензин, моторно масло (приблизително 5 минути)
Условия за съхранение	-20°C ... 60°C, Относителна влажност на въздуха макс. 85%, без наличие на конденз, Работна височина макс. 2000 м над морското равнище
Автоматично изключване -20°C ...	60°C, Относителна влажност на въздуха макс. 85%
Тегло	130 g
Размери (Ш x В x Д)	1150 mm x 44 mm x 44 mm

Разпоредби на ЕС и Обединеното кралство и изхвърляне

Уредът отговаря на всички необходими стандарти за свободно движение на стоки в рамките на ЕС и Обединеното кралство.

Този продукт, включително принадлежностите и опаковката, е електрически уред, който трябва да се рециклира по безопасен за природата начин, в съответствие с европейските и британските директиви за отпадъците от електрическо и електронно оборудване, батерии и опаковки за извличане на ценни суровини. Не изхвърляйте електрически уреди и опаковки при домакинските отпадъци. Моля, свържете се с Вашата община, за да се информирате за подходящите съоръжения за изхвърляне на отпадъци и следвайте съответните инструкции за изхвърляне и безопасност в пунктовете за събиране на отпадъци.

Още инструкции за безопасност и допълнителни указания ще намерите на адрес:
