Tip produs	Cameră de inspecție
Marcă	Laserliner
Model	VideoInspector 3D Micro
Diametrul capului camerei	3,9 mm
Diametrul sondei	3,9 mm
Lungimea sondei	1 m
Rezoluția camerei	960 x 720 pixeli
Câmp de vedere (FOV)	120°
Adâncimea de câmp (DOF)	3 până la 10 cm
Număr de becuri LED	6
Tip de protecție a sondei	IP67 (imersiune 1 m, 30 min)
Raza de curbură min. a sondei	35 mm
Rezistență la produse	Motorină, benzină, ulei de motor (aprox. 5 min)
Greutate	130 g
Dimensiuni (L x H x P)	1150 x 44 x 44 mm
Condiții de lucru	-20°C până la 60°C, umiditate max 85% RH
Condiții de depozitare	-20°C până la 60°C, umiditate max 85% RH
Alimentare	Prin unitatea de bază VideoInspector 3D
Utilizare conformă	Inspecția locurilor dificil accesibile (cavități, puțuri, zidărie, vehicule)
Funcții principale	Cap orientabil (150°), afișaj color pe ecran LCD, sondă flexibilă IP67
Întreținere și curățare	Cârpă ușor umedă, fără produse de curățare sau solvenți, depozitare uscată
Siguranță	Nu utilizați în apropierea tensiunii periculoase, evitați contactul chimic, căldura, piesele în mișcare, nu pentru uz medical
Piese de schimb și reparabilitate	Unitatea camerei înlocuibilă (șurub pe joystick)
Informații generale	Conform cu standardele UE și GB, reciclare obligatorie

Întrebări frecvente - VideoInspector 3D Micro Laserliner

Care este adâncimea de câmp a camerei?

Adâncimea de câmp este cuprinsă între 3 și 10 cm în fața capului camerei. Obiectele dincolo pot părea neclare.

Care este rezoluția camerei?

Rezoluția camerei este de 960 x 720 pixeli.

Sonda este etanșă?

Da, sonda beneficiază de protecție IP67 permițând imersiunea până la 1 metru timp de 30 de minute. Important: lăsați un spațiu de 10 cm fără contact cu lichidul între partea superioară a cablului și carcasa unității de bază.

Pot folosi camera pentru a inspecta conducte electrice?

Nu, aparatul nu este potrivit pentru utilizare în apropierea tensiunii periculoase. Verificați întotdeauna absența tensiunii pe piesele conductoare înainte de orice intervenție în apropierea instalațiilor electrice.

Cum se înlocuiește unitatea camerei?

Slăbiți șurubul de blocare și scoateți unitatea camerei de la nivelul joystick-ului. Unitatea se scoate și se înlocuiește ușor.

Camera rezistă la produse chimice?

Capul camerei rezistă la motorină, benzină și ulei de motor timp de aproximativ 5 minute. Evitați orice contact cu alte produse chimice, acizi sau solvenți.

Care este raza de curbură minimă a sondei?

Raza de curbură minimă este de 35 mm. Nu îndoiți sonda cu o rază mai mică pentru a evita deteriorarea.

Pot folosi camera pentru examene medicale?

Nu, utilizarea pentru examene medicale sau pe persoane este strict interzisă.

Cum se curăță camera?

Curățați toate componentele cu o cârpă ușor umedă. Nu utilizați produse de curățare, bureți abrazivi sau solvenți. Păstrați aparatul într-un loc uscat și curat.

Ce să faceți în caz de defecțiune?

Încetați imediat utilizarea aparatului dacă una sau mai multe funcții nu mai funcționează, dacă carcasa sau cablurile sunt deteriorate, sau dacă încărcarea bateriei unității de bază este scăzută. Consultați manualul de utilizare sau contactați serviciul de asistență.

MANUAL DE UTILIZARE VideoInspector 3D Micro Laserliner

Citiți integral instrucțiunile de exploatare, caietul însoțitor „Indicații privind garanția și indicații suplimentare” precum și informațiile actuale și indicațiile apăsând link-ul de internet de la capătul acestor instrucțiuni. Urmați indicațiile din cuprins. Aceste instrucțiuni trebuie păstrate și la predarea mai departe a dispozitivului laser.

Utilizarea conformă cu destinația

InspectorCamera 3D Micro 1m este o unitate de cameră pentru conectarea la unitatea de bază Videolnspector 3D. Împreună cu unitatea de bază sunt transmise imagini video color către ecranul LCD din locurile greu accesibile de ex. din spații cu goluri, puțuri, zidărie sau din domeniul auto.

Indicații generale de siguranță

• Utilizați aparatul exclusiv conform destinației sale de utilizare cu respectarea specificațiilor.
• Aparatele de măsură și accesoriiile nu constituie o jucărie. A nu se lăsa la îndemâna copiilor.
• Capul camerei se poate încălzi considerabil în timpul funcționării și poate provoca deteriorarea obiectelor inspectate sensibile.
• Aparatul nu trebuie să fie modificat constructiv.
• Nu expuneți aparatul la sarcini mecanice, temperaturi ridicate sau vibrații puternice.
  – Aparatul nu trebuie să mai fie utilizat dacă una sau mai multe funcții sunt indisponibile, dacă carcasa sau cablurile de conectare sunt deteriorate sau dacă bateria unității de bază este descărcată.
• Capul camerei video nu este rezistent la acid sau la foc.
  – Se va acorda deosebită atenție faptului ca InspectorCamera 3D Micro 1m să nu intre în contact cu chimicalele, tensiune electrică, obiectele aflate în mișcare sau încinse. Astfel se poate cauza deteriorarea instrumentului și utilizatorul se poate accidenta foarte grav.
  – Pentru a asigura clasa de protecție IP 67, cablul camerei poate fi imersat numai până la o distanță de 10 cm față de carcasa unității de bază
• Nu este permisă utilizarea InspectorCamera 3D Micro 1m pentru consultare medicală/consultarea perosanelor.
  – Tineți cont de prevederile de siguranță ale autorităților locale resp. naționale privind utilizarea corespunzătoare a aparatului.
  – Aparatul nu este adecvat pentru măsurători în apropierea unor tensiuni periculoase. De aceea, la măsurători în apropierea unor instalații electrice, acordați întotdeauna atenție absenței tensiunii în elementele conducătoare. Absența tensiunii și siguranța împotriva repornirii trebuie să fie garantate prin intermediul unor măsuri adecvate.

Indicații de siguranță

Manipularea cu razele optice artificiale OStrV

• Aparatul lucrează cu LED-uri din grupul de risc RG 0 (grupă liberă, fără risc) conform standardelor în vigoare pentru siguranța fotobiologică (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) în edițiile actuale ale acesteia.
• Razele de acces a ledurilor nu sunt periculoase pentru ochiul uman și pielea umană în cazul utilizării conforme cu destinația și în cazul deservirii în mod rezonabil și previzibil.

Indicații de siguranță

Manipularea cu razele electromagnetice

– Aparatul de măsură respectă prescripțiile și valorile limită pentru compatibilitatea electromagnetică în conformitate cu directiva EMC 2014/30/UE.
- Trebuie respectate limitările locale de funcționare de ex. în spitale, în aeroporturi, la benzinării, sau în apropierea persoanelor cu stimulatoare cardiace. Există posibilitatea unei influențe periculoase sau a unei perturbații de la și din cauza aparatelor electrice.

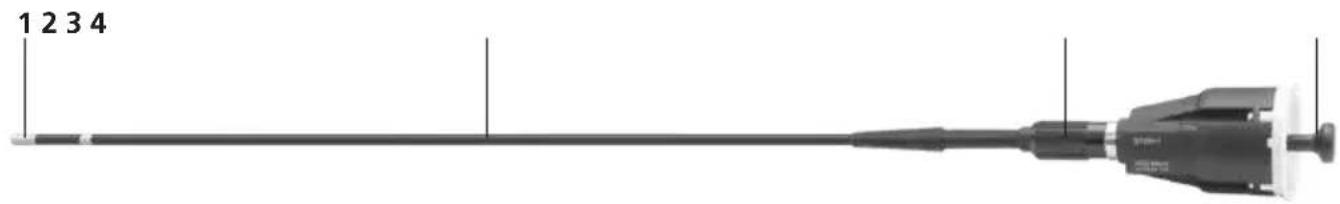

1 Fața camerei
2 Sondă cameră

3 Blocare unitate cameră
4 Manetă de comandă a capului camerei

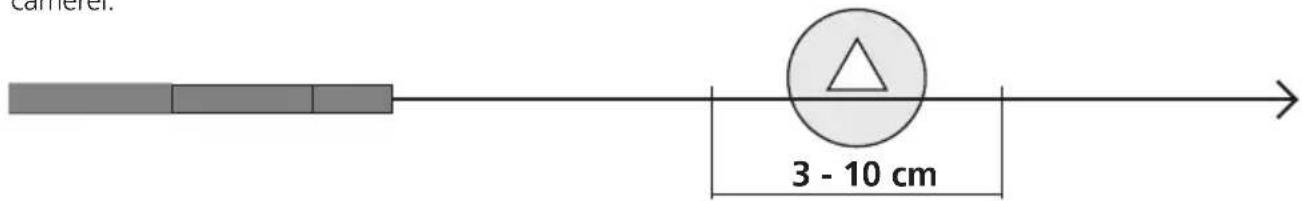

1 Domeniu de reglare a clarității

Camera frontală a InspectorCamera 3D Micro 1m furnizează imagini clare în domeniul de 3 - 10 cm în fața camerei.

Obiectele cu mult în afara acestei raze de focusare pot apărea reclare.

2 Orientarea capului camerei

Pozitia unghiulară maximă a capului camerei 3D, atunci când este nou, este de 150° din fabrică, cu o toleranță de ± 10°. Pentru aceasta, sonda camerei trebuie să se afle într-o poziție complet dreaptă, adică fără curburi sau îndoituri inutile. Uzura mecanică normală poate reduce poziția unghiulară maximă pe parcursul duratei de viață a produsului.

!

Capul mobil al camerei 3D nu trebuie să fie supus la solicitări mecanice puternice atunci când este înclinat. Respectați poziția unghiulară maximă, raza minimă de curbură și forța maximă de tracțiune pentru a nu deteriora capul camerei 3D. Nu bruscați și nu împingeți sonda camerei. Capul camerei nu trebuie mișcat niciodată cu mâna atunci când este utilizat, ci exclusiv cu ajutorul manetei de comandă. În stare înfășurată, sonda camerei nu trebuie să fie mișcată nici cu mâna, nici cu maneta de comandă.

Deteriorarea capului camerei 3D și a sondei din cauza manipulării necorespunzătoare este exclusă de la garanție.

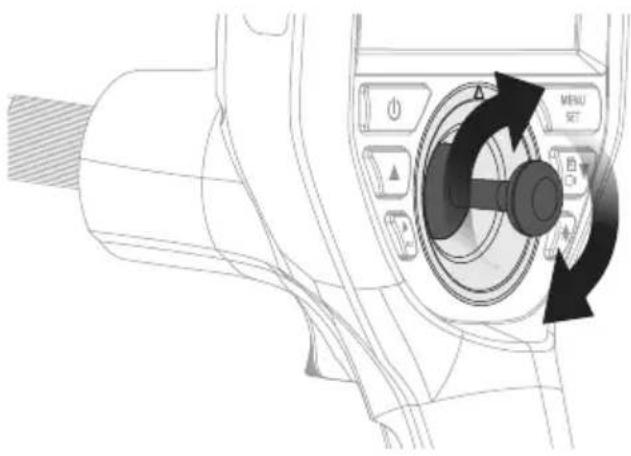

3 Schimbare unitate cameră

Unitatea de cameră se poate scoate și înlocui cu ușurință. Pentru aceasta desfaceți șurubul și scoateți unitatea de cameră de la maneta de comandă.

Indicații privind întreținerea și îngrijirea

Curățați toate componentele cu o lavetă ușor umedă și evitați utilizarea de agenți de curățare, abrazivi și de dizolvare. Depozitați aparatul la un loc curat, uscat.

Date tehnice
Ne rezervăm dreptul să efectuăm modificări tehnice. 24W50

Diametru cap cameră 3,9 mm
Tip protecție sondă cu cameră IP 67 (Adâncimea de operare 1 m, 30 min.)
Număr becuri LED 6
Rezoluție cameră 960 x 720 pixeli
Câmp de vizibilitate (FOV) 120°
Adâncime claritate (DOF) 3 ... 10 cm
Diametru sondă 3,9 mm
Lungime sondă 1 m
Lungime Cap cameră video 14 mm
Rază min. încovoiere sondă 35 mm
Caracteristici Rezistent la motorină, benzină, ulei de motor (cca. 5 minute)
Condiții de lucru	-20°C ... 60°C, Umiditate aer max. 85% rH, fără formare condens,Înălțime de lucru max. 2000 m peste NN (nul normal)
Condiții de depozitare -20°C ... 60°C, Umiditate aer max. 85% rH
Greutate 130 g
Dimensiuni (L x Î x A) 1150 mm x 44 mm x 44 mm

Prevederile UE și UK și debarasarea

Aparatul respectă toate normele necesare pentru circulația liberă a mărfii pe teritoriul UE și UK.

Acest produs, inclusiv accesoriiile și ambalajele, este un aparat electric care, conform cu Directivele Europene și Britanice privind deșeurile de echipamente electrice și electronice, baterii și ambalaje, trebuie reciclat într-un mod ecologic pentru a recupera materii prime valorose. Dispozitivele electrice și ambalajele nu trebuie debarasate la deșeurile menajere. Pentru alte indicații privind siguranța și indicații suplimentare vizitați: Contactați autoritățile locale pentru a vă informa în privința locurilor speciale de debarasare corespunzătoare și respectați instrucțiunile respective de debarasare și de siguranță la punctele de preluare.
