VideoInspector 3D Micro - Câmara de inspeção Laserliner - Manual de utilização gratuito

Tipo de produto	Câmera de inspeção
Marca	Laserliner
Modelo	VideoInspector 3D Micro
Diâmetro da cabeça da câmera	3,9 mm
Diâmetro da sonda	3,9 mm
Comprimento da sonda	1 m
Resolução da câmera	960 x 720 pixels
Campo de visão (FOV)	120°
Profundidade de campo (DOF)	3 a 10 cm
Número de lâmpadas LED	6
Tipo de proteção da sonda	IP67 (imersão 1 m, 30 min)
Raio de curvatura mín. da sonda	35 mm
Resistência a produtos	Diesel, gasolina, óleo de motor (aprox. 5 min)
Peso	130 g
Dimensões (C x A x P)	1150 x 44 x 44 mm
Condições de trabalho	-20°C a 60°C, umidade máx. 85% UR
Condições de armazenamento	-20°C a 60°C, umidade máx. 85% UR
Alimentação	Através da unidade base VideoInspector 3D
Utilização conforme	Inspeção de locais de difícil acesso (cavidades, poços, alvenaria, veículos)
Funções principais	Cabeça orientável (150°), exibição colorida em tela LCD, sonda flexível IP67
Manutenção e limpeza	Pano levemente úmido, sem produtos de limpeza ou solventes, armazenamento seco
Segurança	Não usar perto de tensão perigosa, evitar contato químico, calor, peças móveis, não para uso médico
Peças sobressalentes e reparabilidade	Unidade de câmera substituível (parafuso no joystick)
Informações gerais	Conforme às normas UE e GB, reciclagem obrigatória

Perguntas frequentes - VideoInspector 3D Micro Laserliner

Qual é a profundidade de campo da câmera?

A profundidade de campo está entre 3 e 10 cm na frente da cabeça da câmera. Objetos além disso podem aparecer borrados.

Qual é a resolução da câmera?

A resolução da câmera é de 960 x 720 pixels.

A sonda é à prova d'água?

Sim, a sonda possui proteção IP67 permitindo imersão de até 1 metro por 30 minutos. Importante: deixe um espaço de 10 cm sem contato com líquido entre a parte superior do cabo e o corpo da unidade base.

Posso usar a câmera para inspecionar tubulações elétricas?

Não, o aparelho não é adequado para uso perto de tensão perigosa. Sempre verifique a ausência de tensão das peças condutoras antes de qualquer intervenção perto de instalações elétricas.

Como substituir a unidade da câmera?

Afrouxe o parafuso de travamento e remova a unidade da câmera no joystick. A unidade se remove e substitui facilmente.

A câmera resiste a produtos químicos?

A cabeça da câmera resiste a diesel, gasolina e óleo de motor por aproximadamente 5 minutos. Evite qualquer contato com outros produtos químicos, ácidos ou solventes.

Qual é o raio de curvatura mínimo da sonda?

O raio de curvatura mínimo é de 35 mm. Não dobre a sonda com raio inferior para evitar danificá-la.

Posso usar a câmera para exames médicos?

Não, o uso para exames médicos ou em pessoas é estritamente proibido.

Como limpar a câmera?

Limpe todos os componentes com um pano levemente úmido. Não use produtos de limpeza, esfregões ou solventes. Guarde o aparelho em local seco e limpo.

O que fazer em caso de mau funcionamento?

Pare imediatamente de usar o aparelho se uma ou mais funções não funcionarem mais, se o corpo ou os cabos estiverem danificados, ou se a carga da bateria da unidade base estiver fraca. Consulte o manual de instruções ou entre em contato com o serviço pós-venda.

MANUAL DE UTILIZADOR VideoInspector 3D Micro Laserliner

Leia completamente as instruções de uso, o caderno anexo 'Indicações adicionais e sobre a garantia", assim como as informações e indicações atuais na ligação de Internet, que se encontra no fim destas instruções. Siga as indicações aí contidas. Guarde esta documentação e junte-a ao dispositivo a laser se o entregar a alguém.

Utilização correta

A InspectorCamera 3D Micro 1m é uma unidade de câmara que é conectada à unidade básica Videolnspector 3D. Juntamente com a unidade básica são emitidas imagens de vídeo a cores para o LCD, com a finalidade de verificar pontos de acesso difícil, como p. ex. vãos, poços, muros ou no veículo.

Indicações gerais de segurança

• Use o aparelho exclusivamente conforme a finalidade de aplicação dentro das especificações.
• O produto e os acessórios não são brinquedos. Mantenha-os afastados das crianças.
• A cabeça de câmara pode aquecer fortemente durante o funcionamento e causar danos em objetos de inspeção sensíveis.
  – Não é permitido alterar a construção do aparelho.
• Não exponha o aparelho a esforços mecânicos, temperaturas elevadas ou vibrações fortes.
• Não é permitido usar o aparelho se uma ou mais funções falharem, bem como no caso de danificações do corpo ou dos cabos de ligação ou se a carga da bateria da unidade de base estiver baixa.
• A cabeça da câmara não é resistente a atmosferas ácidas nem a fogo.
• Há que evitar, impreterivelmente, que a InspectorCamera 3D Micro 1m entre em contacto com produtos químicos, tensão, objetos móveis ou quentes. Estes podem causar danos no aparelho e mesmo lesões graves no operador.
• Para garantir a classe de proteção IP 67, o cabo da câmara só pode ser submerso até uma distância de 10 cm do corpo da unidade de base.
• A InspectorCamera 3D Micro 1m não pode ser usada para exames médicos nem a pessoas.
• Por favor observe as normas de segurança das autoridades locais e/ou nacionais relativas à utilização correta do aparelho.
• O aparelho não é apropriado para medições perto de tensões perigosas. Por isso, para realizar medições perto de instalações elétricas, assegure-se sempre da isenção de tensão de componentes com condutividade elétrica. A isenção de tensão e a proteção contra a conexão têm de estar garantidas por medidas adequadas.

Indicações de segurança

Manuseio de radiação ótica artificial segundo o regulamento sobre radiação ótica

Abertura para saída LED

• O aparelho trabalha com LEDs do grupo de risco RG 0 (grupo isento, sem risco) nos termos das normas vigentes para segurança fotobiológica (EN 62471:2008-09ff / IEC/TR 62471:2006-07 e seguintes) nas respetivas versões atuais.
• Mediante uma utilização correta e condições razoavelmente previsíveis, a radiação acessível dos LEDs é inofensiva para o olho humano e a pele humana.

InspectorCamera 3D Micro 1m

Indicações de segurança

Lidar com radiação eletromagnética

• O aparelho cumpre os regulamentos e valores limite relativos à compatibilidade eletromagnética nos termos da diretiva EMC 2014/30/UE.
• Observar limitações operacionais locais, como p. ex. em hospitais, aviões, estações de serviço, ou perto de pessoas com pacemarkers. Existe a possibilidade de uma influência ou perturbação perigosa de aparelhos eletrónicos e devido a aparelhos eletrónicos.

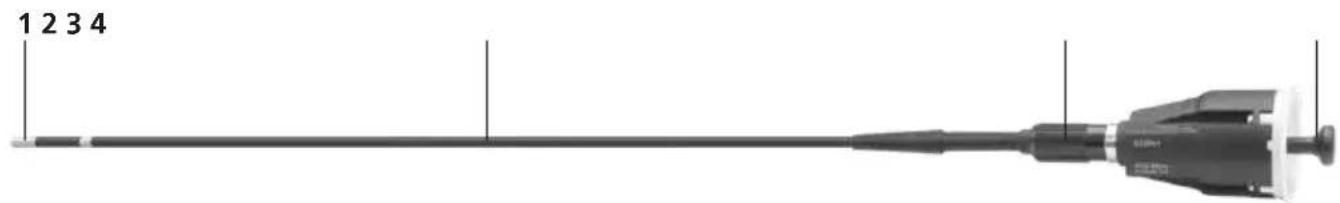

1 Cabeça da câmara
2 Sonda da câmara

3 Bloqueio unidade da câmara
4 Alavanca de comando para o movimento da cabeça da câmara

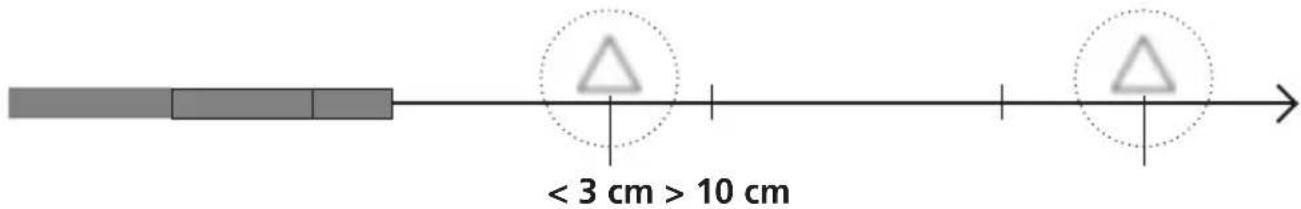

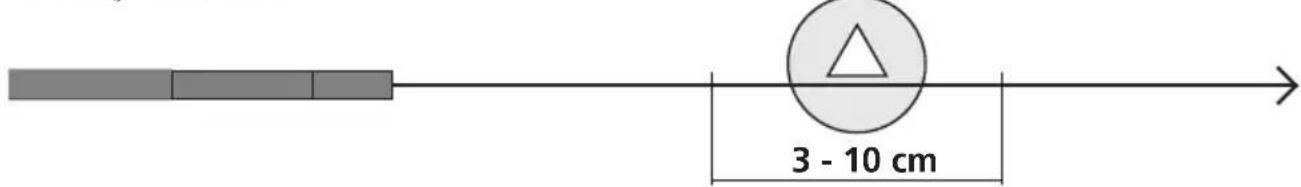

1 Margem de profundidade de campo

A câmara da InspectorCamera 3D Micro 1m fornece imagens nítidas numa margem de 3 - 10 cm à frente da cabeça da câmara.

Os objetos que estejam muito fora da zona de focagem podem aparecer desfocados.

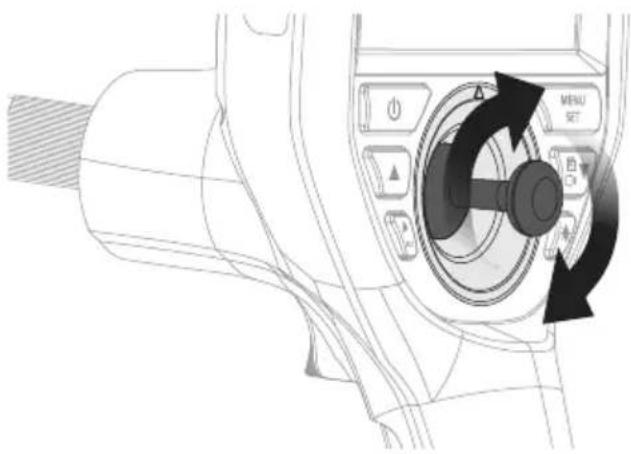

2 Alinhamento da cabeça da câmara

A posição angular máxima da cabeça da câmara 3D quando nova é de 150° na fábrica, com uma tolerância de ± 10°. Para tal, a sonda da câmara tem de estar numa posição completamente direita, ou seja, sem curvas ou dobras desnecessárias. O desgaste mecânico normal pode reduzir a posição angular máxima durante a vida útil do produto.

!

A cabeça da câmara 3D móvel não pode ser sujeita a fortes tensões mecânicas quando inclinada. Respeite a posição angular máxima, o raio de curvatura mínimo e a força de tração máxima para não danificar a cabeça da câmara 3D. Não puxe nem empurre bruscamente a sonda da câmara. A cabeça da câmara nunca deve ser movida manualmente quando estiver a ser utilizada, mas apenas com a alavanca de comando. Quando enrolada, a sonda da câmara não deve ser movida com a mão ou com a alavanca de comando.

Danos na cabeça e na sonda da câmara 3D causados por manuseamento incorreto estão excluídos da garantia.

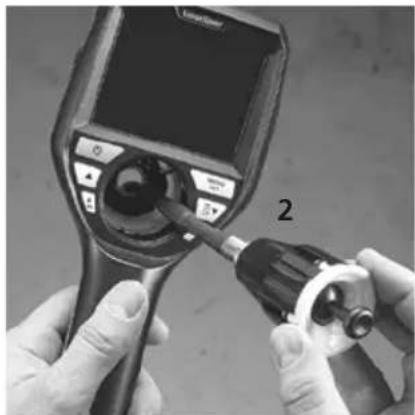

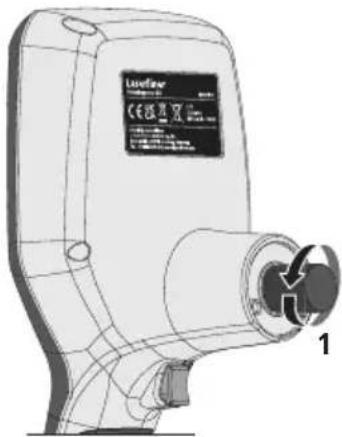

3 Substituir a unidade da câmara

A unidade da câmara é fácil de remover e de substituir. Para isso, desenrosque o parafuso e puxe a unidade da câmara na alavanca de comando.

Indicações sobre manutenção e conservação

Limpe todos os componentes com um pano levemente húmido e evite usar produtos de limpeza, produtos abrasivos e solventes. Armazene o aparelho num lugar limpo e seco.

Dados técnicos
Sujeito a alterações técnicas. 24W50

Diâmetro da cabeça de câmara 3,9 mm
Tipo de proteção da sonda da câmara	IP 67 (profundidade de imersão 1 m, 30 min.)
Quantidade lâmpadas LED 6
Resolução da câmara 960 x 720 pixel
Campo visual (FOV) 120°
Profundidade de campo (DOF) 3 ...	10 cm
Diâmetro sonda 3,9 mm
Comprimento sonda 1 m
Abastecimento Cabeça da câmara	14 mm
Raio de curvatura mín. sonda 35 mm
Características Resistente a gasóleo, gasolina, óleo de motor (cerca de 5 minutos)
Condições de trabalho	-20°C ... 60°C, Humidade de ar máx. 85% rH, sem condensação, Altura de trabalho máx. de 2000 m em relação ao NM (nível do mar)
Condições de armazenamento -20°C ... 60°C, Humidade de ar máx. 85% rH
Peso 130 g
Dimensões (L x A x P) 1150 mm x 44 mm x 44 mm

Disposições da UE e do Reino Unido e eliminação

O aparelho respeita todas as normas necessárias para a livre circulação de mercadorias dentro da UE e do Reino Unido.

Este produto, incluindo acessórios e embalagens, é um aparelho elétrico que tem de ser reciclado de forma ecológica, de acordo com as diretivas europeias e britânicas sobre aparelhos elétricos e eletrónicos usados, pilhas e embalagens, a fim de recuperar matérias-primas com valor. Aparelhos elétricos e embalagens não devem ser colocados no lixo doméstico. Contacte o seu município para obter informações sobre instalações de eliminação adequadas e observe as respetivas indicações de eliminação e segurança nos pontos de recolha.

Mais instruções de segurança e indicações adicionais em:
