HD FlexCamera - Câmara de inspeção Laserliner - Manual de utilização gratuito

Tipo de produto	Câmera de inspeção
Marca	Laserliner
Modelo	HD FlexCamera
Diâmetro da cabeça da câmera	7,9 mm
Índice de proteção da sonda	IP68 (1,5 m, 60 min)
Número de LEDs	8
Resolução da câmera	1280 x 720 pixels
Campo de visão (FOV)	80°
Profundidade de campo (DOF)	3 a 8 cm
Diâmetro da sonda	6 mm
Comprimento da sonda	1,5 m
Comprimento da cabeça da câmera	35 mm
Raio de curvatura mínimo	75 mm
Resistência	Óleo e gasolina
Condições de trabalho	0°C a 50°C, UR máx. 80% sem condensação
Condições de armazenamento	-10°C a 70°C, UR máx. 80% sem condensação
Peso	175 g
Dimensões (C x A x P)	1550 mm x 21 mm x 21 mm
Alimentação	Através da unidade base VideoFlex HD
Utilização conforme	Inspeção de locais de difícil acesso (cavidades, poços, alvenaria, veículos)
Manutenção e limpeza	Limpar com um pano ligeiramente úmido, evitar solventes e produtos abrasivos. Armazenar em local seco e limpo.
Segurança	Não utilizar perto de tensões perigosas, não submergir completamente (deixar 10 cm de margem), não utilizar em humanos, não modificar o aparelho.
Peças sobressalentes e reparabilidade	Acessório para a unidade base VideoFlex HD. Nenhuma peça sobressalente específica mencionada.
Informações gerais	Em conformidade com as diretivas da UE e do Reino Unido. Reciclar de acordo com as regulamentações locais.

Perguntas frequentes - HD FlexCamera Laserliner

Como usar a câmera HD FlexCamera com a unidade base VideoFlex HD?

Conecte o plugue da câmera no conector previsto na unidade base. Ligue a unidade base e navegue no menu para selecionar a fonte da câmera. A câmera transmite as imagens em tempo real na tela.

Qual é a profundidade de campo da câmera?

A profundidade de campo é de 3 a 8 cm. Para obter uma imagem nítida, coloque a cabeça da câmera nessa distância do objeto.

Posso submergir completamente o cabo da câmera?

Não, para garantir a proteção IP68, deixe um espaço de 10 cm entre a parte superior do cabo e o gabinete da unidade base. A profundidade máxima é de 1,5 m durante 60 minutos.

O que fazer se a imagem estiver borrada?

Certifique-se de que a cabeça da câmera está na zona de profundidade de campo (3 a 8 cm). Se o objeto estiver muito perto ou muito longe, a imagem pode ficar borrada. Ajuste a distância.

Como fazer a manutenção da câmera?

Limpe a câmera com um pano ligeiramente úmido. Não use solventes, produtos abrasivos ou limpadores agressivos. Armazene-a em local seco e limpo.

Posso usar esta câmera para inspecionar instalações elétricas?

Não, o aparelho não foi projetado para medir perto de tensões perigosas. Certifique-se de que as peças condutoras estão desenergizadas antes de qualquer inspeção.

Quais são as condições de temperatura para uso?

A câmera pode ser usada de 0°C a 50°C com umidade relativa máxima de 80% sem condensação.

A câmera pode ser usada para exames médicos?

Não, é proibido usar a HD FlexCamera para exames médicos em pessoas. Ela é reservada para inspeção técnica.

Como reciclar a câmera no fim da vida útil?

De acordo com as diretivas europeias e britânicas, não descarte o aparelho com o lixo doméstico. Deposite-o em um ponto de coleta apropriado para reciclagem de resíduos eletrônicos.

O que fazer se a câmera não funcionar?

Verifique primeiro a conexão com a unidade base e o estado da bateria. Se o problema persistir, consulte o manual completo ou entre em contato com o serviço pós-venda. Não tente reparar você mesmo.

MANUAL DE UTILIZADOR HD FlexCamera Laserliner

Leia completamente as instruções de uso, o caderno anexo 'Indicações adicionais e sobre a garantia", assim como as informações e indicações atuais na ligação de Internet, que se encontra no fim destas instruções. Siga as indicações aí contidas. Guarde esta documentação e junte-a ao dispositivo a laser se o entregar a alguém.

Utilização correta

A HD FlexCamera é uma unidade de câmara que é conectada à unidade básica VideoFlex HD. Juntamente com a unidade básica são emitidas imagens de vídeo a cores para o LCD, com a finalidade de verificar pontos de acesso difícil, como p. ex. vãos, poços, muros ou no veículo.

Indicações gerais de segurança

• Use o aparelho exclusivamente conforme a finalidade de aplicação dentro das especificações.
• O produto e os acessórios não são brinquedos. Mantenha-os afastados das crianças.
• A cabeça de câmara pode aquecer fortemente durante o funcionamento e causar danos em objetos de inspeção sensíveis.
  – Não é permitido alterar a construção do aparelho.
• Não exponha o aparelho a esforços mecânicos, temperaturas elevadas ou vibrações fortes.
• Não é permitido usar o aparelho se uma ou mais funções falharem, bem como no caso de danificações do corpo ou dos cabos de ligação ou se a carga da bateria da unidade de base estiver baixa.
• A cabeça da câmara não é resistente a atmosferas ácidas nem a fogo.
• Há que evitar, impreterivelmente, que a HD FlexCamera entre em contacto com produtos químicos, tensão, objetos móveis ou quentes. Estes podem causar danos no aparelho e mesmo lesões graves no operador.
• Para garantir a classe de proteção IP 68, o cabo da câmara só pode ser submerso até uma distância de 10 cm do corpo da unidade de base.
• A HD FlexCamera não pode ser usada para exames médicos nem a pessoas.
• Por favor observe as normas de segurança das autoridades locais e/ou nacionais relativas à utilização correta do aparelho.
• O aparelho não é apropriado para medições perto de tensões perigosas. Por isso, para realizar medições perto de instalações elétricas, assegure-se sempre da isenção de tensão de componentes com condutividade elétrica. A isenção de tensão e a proteção contra a conexão têm de estar garantidas por medidas adequadas.

Indicações de segurança

Manuseio de radiação ótica artificial segundo o regulamento sobre radiação ótica

Abertura para saída LED

• O aparelho trabalha com LEDs do grupo de risco RG 0 (grupo isento, sem risco) nos termos das normas vigentes para segurança fotobiológica (EN 62471:2008-09ff / IEC/TR 62471:2006-07 e seguintes) nas respetivas versões atuais.
• Mediante uma utilização correta e condições razoavelmente previsíveis, a radiação acessível dos LEDs é inofensiva para o olho humano e a pele humana.

Laserliner

Indicações de segurança

Lidar com radiação eletromagnética

• O aparelho cumpre os regulamentos e valores limite relativos à compatibilidade eletromagnética nos termos da diretiva EMC 2014/30/UE.
• Observar limitações operacionais locais, como p. ex. em hospitais, aviões, estações de serviço, ou perto de pessoas com pacemarkers. Existe a possibilidade de uma influência ou perturbação perigosa de aparelhos eletrónicos e devido a aparelhos eletrónicos.

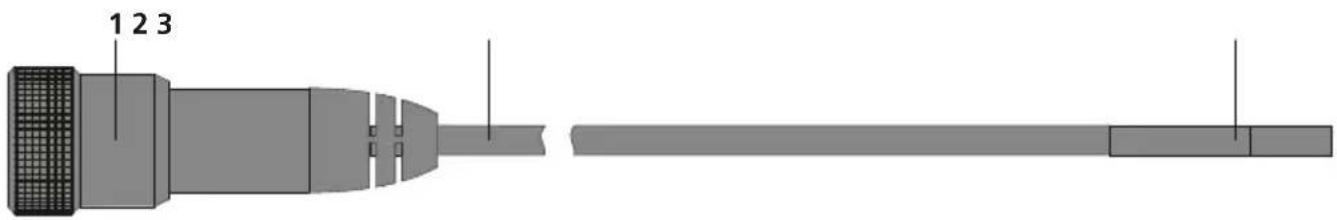

1 Conexão da unidade básica

2 Tubo flexível

3 Cabeça da câmara

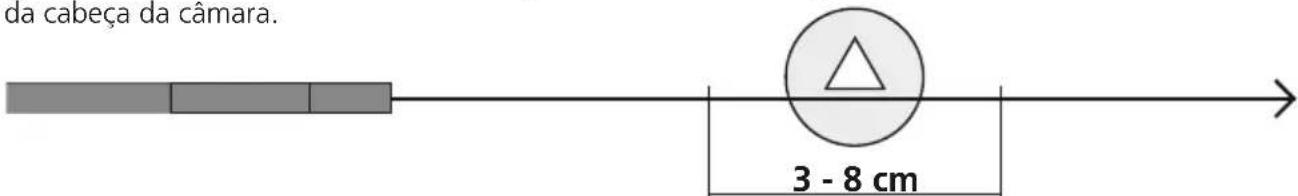

1 Margem de profundidade de campo

A câmara da HD FlexCamera fornece imagens nítidas numa margem de 3 - 8 cm à frente da cabeça da câmara.

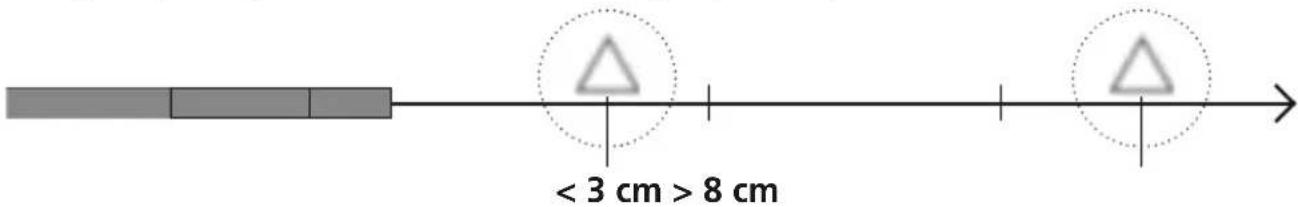

Os objetos que estejam muito fora da zona de focagem podem aparecer desfocados.

2 Conexão do tubo flexível

Indicações sobre manutenção e conservação

Limpe todos os componentes com um pano levemente húmido e evite usar produtos de limpeza, produtos abrasivos e solventes. Armazene o aparelho num lugar limpo e seco.

Dados técnicos		Sujeito a alterações técnicas. 24W02
Diâmetro da cabeça de câmara 7,9 mm
Tipo de proteção da sonda da câmara		IP 68 (profundidade de imersão 1,5 m, 60 min.)
Quantidade lâmpadas LED 8
Resolução da câmara 1280 x 720 pixel
Campo visual (FOV) 80°
Profundidade de campo (DOF) 3 ... 8 cm
Diâmetro sonda 6 mm
Comprimento sonda 1,5 m
Abastecimento Cabeça da câmara		35 mm
Raio de curvatura mín. sonda 75 mm
Características Resistente ao petróleo e à gasolina
Condições de trabalho		0°C ... 50°C, Humidade de ar máx. 80% rH, sem condensação, Altura de trabalho máx. de 2000 m em relação ao NM (nível do mar)
Condições de armazenamento -10°C ... 70°C, Humidade de ar máx. 80% rH, sem condensação
Peso 175 g
Dimensões (L x A x P) 1550 mm x		21 mm x 21 mm

Disposições da UE e do Reino Unido e eliminação

O aparelho respeita todas as normas necessárias para a livre circulação de mercadorias dentro da UE e do Reino Unido.

Este produto, incluindo acessórios e embalagens, é um aparelho elétrico que tem de ser reciclado de forma ecológica, de acordo com as diretivas europeias e britânicas sobre aparelhos elétricos e eletrónicos usados, pilhas e embalagens, a fim de recuperar matérias-primas com valor. Aparelhos elétricos e embalagens não devem ser colocados no lixo doméstico. Contacte o seu município para obter informações sobre instalações de eliminação adequadas e observe as respetivas indicações de eliminação e segurança nos pontos de recolha.

Mais instruções de segurança e indicações adicionais em:
