HD FlexCamera - Inspektionskamera Laserliner - Kostenlose Bedienungsanleitung

Produkttyp	Inspektionskamera
Marke	Laserliner
Modell	HD FlexCamera
Durchmesser des Kamerakopfes	7,9 mm
Schutzart der Sonde	IP68 (1,5 m, 60 min)
Anzahl der LEDs	8
Auflösung der Kamera	1280 x 720 Pixel
Sichtfeld (FOV)	80°
Schärfentiefe (DOF)	3 bis 8 cm
Durchmesser der Sonde	6 mm
Länge der Sonde	1,5 m
Länge des Kamerakopfes	35 mm
Minimaler Biegeradius	75 mm
Beständigkeit	Öl und Benzin
Arbeitsbedingungen	0 °C bis 50 °C, max. 80 % relative Luftfeuchtigkeit, nicht kondensierend
Lagerbedingungen	-10 °C bis 70 °C, max. 80 % relative Luftfeuchtigkeit, nicht kondensierend
Gewicht	175 g
Abmessungen (L x H x B)	1550 mm x 21 mm x 21 mm
Stromversorgung	Über die Basiseinheit VideoFlex HD
Bestimmungsgemäße Verwendung	Inspektion schwer zugänglicher Stellen (Hohlräume, Schächte, Mauerwerk, Fahrzeuge)
Pflege und Reinigung	Mit einem leicht feuchten Tuch reinigen, Lösungs- und Scheuermittel vermeiden. Trocken und sauber lagern.
Sicherheit	Nicht in der Nähe von gefährlichen Spannungen verwenden, nicht vollständig eintauchen (10 cm Rand lassen), nicht an Menschen anwenden, Gerät nicht verändern.
Ersatzteile und Reparierbarkeit	Zubehör für die Basiseinheit VideoFlex HD. Keine spezifischen Ersatzteile erwähnt.
Allgemeine Informationen	Entspricht den EU- und UK-Richtlinien. Entsorgung gemäß den örtlichen Vorschriften.

Häufig gestellte Fragen - HD FlexCamera Laserliner

Wie verwende ich die HD FlexCamera mit der Basiseinheit VideoFlex HD?

Stecken Sie den Stecker der Kamera in den dafür vorgesehenen Anschluss an der Basiseinheit. Schalten Sie die Basiseinheit ein und navigieren Sie im Menü, um die Kameraquelle auszuwählen. Die Kamera überträgt die Bilder in Echtzeit auf den Bildschirm.

Was ist die Schärfentiefe der Kamera?

Die Schärfentiefe beträgt 3 bis 8 cm. Um ein scharfes Bild zu erhalten, platzieren Sie den Kamerakopf in diesem Abstand zum Objekt.

Kann ich das Kabel der Kamera vollständig eintauchen?

Nein, um den Schutz IP68 zu gewährleisten, lassen Sie einen Abstand von 10 cm zwischen dem oberen Ende des Kabels und dem Gehäuse der Basiseinheit. Die maximale Tiefe beträgt 1,5 m für 60 Minuten.

Was tun, wenn das Bild unscharf ist?

Stellen Sie sicher, dass sich der Kamerakopf im Schärfentiefebereich (3 bis 8 cm) befindet. Wenn das Objekt zu nah oder zu weit entfernt ist, kann das Bild unscharf sein. Passen Sie den Abstand an.

Wie pflege ich die Kamera?

Reinigen Sie die Kamera mit einem leicht feuchten Tuch. Verwenden Sie keine Lösungsmittel, Scheuermittel oder aggressive Reiniger. Lagern Sie sie an einem trockenen und sauberen Ort.

Kann ich diese Kamera zur Inspektion elektrischer Anlagen verwenden?

Nein, das Gerät ist nicht für Messungen in der Nähe gefährlicher Spannungen ausgelegt. Stellen Sie sicher, dass die leitenden Teile vor der Inspektion spannungsfrei sind.

Was sind die Temperaturbedingungen für die Verwendung?

Die Kamera kann bei 0 °C bis 50 °C mit einer maximalen relativen Luftfeuchtigkeit von 80 % ohne Kondensation verwendet werden.

Kann die Kamera für medizinische Untersuchungen verwendet werden?

Nein, es ist verboten, die HD FlexCamera für medizinische Untersuchungen an Personen zu verwenden. Sie ist nur für technische Inspektionen bestimmt.

Wie entsorge ich die Kamera am Ende ihrer Lebensdauer?

Gemäß den europäischen und britischen Richtlinien entsorgen Sie das Gerät nicht im Hausmüll. Geben Sie es an einer geeigneten Sammelstelle für Elektronikschrott ab.

Was tun, wenn die Kamera nicht funktioniert?

Überprüfen Sie zunächst die Verbindung zur Basiseinheit und den Batteriestatus. Wenn das Problem weiterhin besteht, lesen Sie die vollständige Anleitung oder kontaktieren Sie den Kundendienst. Versuchen Sie nicht, das Gerät selbst zu reparieren.

BEDIENUNGSANLEITUNG HD FlexCamera Laserliner

Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und Zusatzhinweise“ sowie die aktuellen Informationen und Hinweise im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlagen sind aufzubewahren und bei Weitergabe des Gerätes mitzugeben.

Bestimmungsgemäße Verwendung

Die HD FlexCamera ist eine Kameraeinheit zum Anschluss an die Basiseinheit VideoFlex HD. Zusammen mit der Basiseinheit werden farbige Videobilder an das LCD zur Überprüfung schwer zugänglicher Stellen wie z.B. Hohlräumen, Schächten, Mauerwerk oder im KFZ gesendet.

Allgemeine Sicherheitshinweise

• Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck innerhalb der Spezifikationen ein.
• Das Produkt und das Zubehör sind kein Kinderspielzeug. Vor Kindern unzugänglich aufbewahren.
• Der Kamerakopf kann sich im Betrieb stark erwärmen und zu Beschädigungen von empfindlichen Inspektionsobjekten führen.
  – Baulich darf das Gerät nicht verändert werden.
• Setzen Sie das Gerät keiner mechanischen Belastung, enormen Temperaturen oder starken Vibrationen aus.
• Das Gerät darf nicht mehr verwendet werden, wenn eine oder mehrere Funktionen ausfallen, sowie bei Beschädigungen des Gehäuses oder der Anschlussleitungen oder die Batterieladung der Basiseinheit schwach ist.
  – Der Kamerakopf ist nicht säurebeständig oder feuerfest.
• Es ist unbedingt darauf zu achten, dass die HD FlexCamera nicht in Kontakt mit Chemikalien, Spannung, beweglichen oder heißen Gegenständen kommt. Dies kann zur Beschädigung des Gerätes und auch zu schweren Verletzungen des Bedieners führen.
• Um die Schutzklasse IP 68 zu gewährleisten, darf das Kamerakabel nur bis zum Abstand 10 cm von dem Gehäuse der Basiseinheit eingetaucht werden
• Die HD FlexCamera darf nicht für medizinische Untersuchungen / Personenuntersuchung verwendet werden.
• Bitte beachten Sie die Sicherheitshinweise von lokalen bzw. nationalen Behörden zur sachgemäßen Benutzung des Gerätes.
• Das Gerät ist nicht zur Messung in der Nähe von gefährlicher Spannung geeignet. Daher bei Messungen in der Nähe elektrischer Anlagen immer auf die Spannungsfreiheit leitfähiger Teile achten. Die Spannungsfreiheit und Sicherung gegen Wiedereinschalten muss durch geeignete Maßnahmen gewährleistet sein.

Sicherheitshinweise

Umgang mit künstlicher, optischer Strahlung OStrV

Austrittsöffnung LED

• Das Gerät arbeitet mit LEDs der Risikogruppe RG 0 (freie Gruppe, kein Risiko) gemäß den gültigen Normen für die photobiologische Sicherheit (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) in ihren aktuellen Fassungen.
• Die zugängliche Strahlung der LEDs ist bei bestimmungsgemäßer Verwendung und unter vernünftigerweise vorhersehbaren Bedingungen für das menschliche Auge und die menschliche Haut ungefährlich.

Sicherheitshinweise

Umgang mit elektromagnetischer Strahlung

• Das Messgerät hält die Vorschriften und Grenzwerte für die elektromagnetische Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein.
• Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen, an Tankstellen, oder in der Nähe von Personen mit Herzschrittmachern, sind zu beachten. Die Möglichkeit einer gefährlichen Beeinflussung oder Störung von und druch elektronischer Geräte ist gegeben.

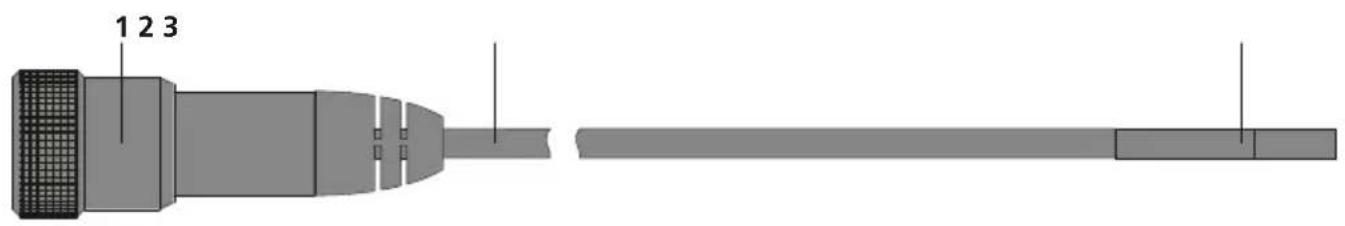

1 Anschluss Basiseinheit

3 Kamerakopf

2 Flexschlauch

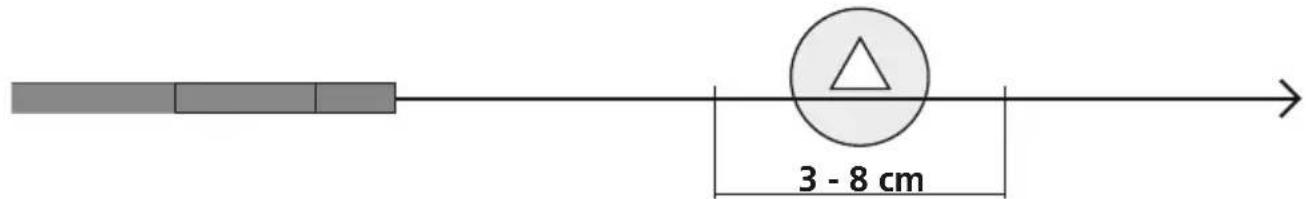

1 Schärfentiefenbereich

Die Kamera der HD FlexCamera liefert im Bereich von 3 - 8 cm vor dem Kamerakopf scharfe Bilder.

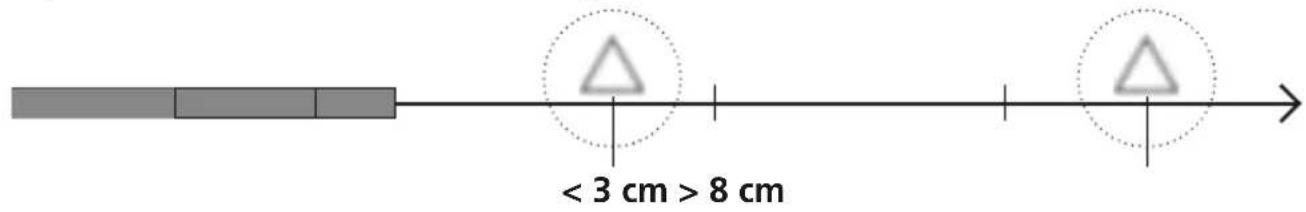

Objekte die weit außerhalb dieses Bereichs liegen können unscharf erscheinen.

2 Anschluss Flexschlauch

Hinweise zur Wartung und Pflege

Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln. Lagern Sie das Gerät an einem sauberen, trockenen Ort.

Technische Daten
Durchmesser Kamerakopf 7,9 mm
Schutzart Kamera-Sonde IP 68 (Tauchtiefe 1,5 m, 60 Min.)
Anzahl LED-Leuchtmittel 8
Auflösung Kamera 1280 x 720 Pixel
Sichtfeld (FOV) 80°
Schärfentiefe (DOF) 3 ... 8 cm
Durchmesser Sonde 6 mm
Länge Sonde 1,5 m
Länge Kamerakopf 35 mm
Min. Biegeradius Sonde 75 mm
Merkmale Beständig gegen Öl und Benzin
Arbeitsbedingungen	0°C ... 50°C, Luftfeuchtigkeit max. 80% rH, nicht kondensierend, Arbeitshöhe max. 2000 m über NN (Normalnull)
Lagerbedingungen -10°C ... 70°C	Luftfeuchtigkeit max. 80% rH, nicht kondensierend
Gewicht 175 g
Abmessungen (B x H x T) 1550 mm x 21 mm x 21 mm

EU- und UK-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU und UK. Dieses Produkt, inklusive Zubehör und Verpackung, ist ein Elektrogerät welches nach den europäischen und UK Richtlinien für Elektro- und Elektronik-Altgeräte, Batterien und Verpackungen einer umweltgerechten Wiederverwertung zugeführt werden muss, um wertvolle Rohstoffe zurückzugewinnen. Elektrogeräte und Verpackungen gehören nicht in den Hausmüll. Informieren Sie sich bitte bei Ihrer Gemeinde über entsprechende Entsorgungseinrichtungen und beachten Sie die jeweiligen Entsorgungs- und Sicherheitshinweise an den Annahmestellen.

Weitere Sicherheits- und Zusatzhinweise unter:

Tel.: [phone]

[e-mail]

https://www.laserliner.com

MADE IN PRC

CE UK CA

Laserliner
