HD FlexCamera - Tarkastuskamera Laserliner - Ilmainen käyttöohje ja opas

Tuotetyyppi	Tarkastuskamera
Merkki	Laserliner
Malli	HD FlexCamera
Kamerapään halkaisija	7,9 mm
Anturin suojausluokka	IP68 (1,5 m, 60 min)
LEDien lukumäärä	8
Kameran resoluutio	1280 x 720 pikseliä
Näkökenttä (FOV)	80°
Syväterävyysalue (DOF)	3–8 cm
Anturin halkaisija	6 mm
Anturin pituus	1,5 m
Kamerapään pituus	35 mm
Pienin taivutussäde	75 mm
Kestävyys	Öljy ja bensiini
Käyttöolosuhteet	0°C – 50°C, suht. kosteus max 80% ilman kondensaatiota
Säilytysolosuhteet	-10°C – 70°C, suht. kosteus max 80% ilman kondensaatiota
Paino	175 g
Mitat (P x K x S)	1550 mm x 21 mm x 21 mm
Virtalähde	VideoFlex HD -perusyksikön kautta
Käyttötarkoitus	Vaikeapääsyisten paikkojen tarkastus (ontelot, kuilut, muuraukset, ajoneuvot)
Huolto ja puhdistus	Puhdista hieman kostealla liinalla, vältä liuottimia ja hankaavia aineita. Säilytä kuivassa ja puhtaassa.
Turvallisuus	Älä käytä vaarallisten jännitteiden läheisyydessä, älä upota kokonaan (jätä 10 cm marginaali), älä käytä ihmisiin, älä muokkaa laitetta.
Varaosat ja korjattavuus	Lisävaruste VideoFlex HD -perusyksikölle. Erityisiä varaosia ei mainita.
Yleistä tietoa	EU- ja UK-direktiivien mukainen. Kierrätä paikallisten määräysten mukaisesti.

Usein kysytyt kysymykset - HD FlexCamera Laserliner

Kuinka käyttää HD FlexCamera -kameraa VideoFlex HD -perusyksikön kanssa?

Kytke kameran pistoke perusyksikön liittimeen. Kytke perusyksikkö päälle ja siirry valikossa valitaksesi kameran lähteeksi. Kamera lähettää reaaliaikaista kuvaa näytölle.

Mikä on kameran syväterävyysalue?

Syväterävyysalue on 3–8 cm. Saadaksesi terävän kuvan, aseta kamerapää tälle etäisyydelle kohteesta.

Voinko upottaa kameran kaapelin kokonaan?

Ei, IP68-suojauksen varmistamiseksi jätä 10 cm väli kaapelin yläosan ja perusyksikön kotelon väliin. Suurin syvyys on 1,5 m enintään 60 minuutin ajan.

Mitä tehdä, jos kuva on epätarkka?

Varmista, että kamerapää on syväterävyysalueella (3–8 cm). Jos kohde on liian lähellä tai kaukana, kuva voi olla epätarkka. Säädä etäisyyttä.

Kuinka huoltaa kameraa?

Puhdista kamera hieman kostealla liinalla. Älä käytä liuottimia, hankaavia aineita tai voimakkaita puhdistusaineita. Säilytä kuivassa ja puhtaassa paikassa.

Voinko käyttää tätä kameraa sähköasennusten tarkastukseen?

Ei, laite ei ole tarkoitettu mittaamaan vaarallisten jännitteiden läheisyydessä. Varmista, että johtavat osat ovat jännitteettömiä ennen tarkastusta.

Mitkä ovat käytön lämpötilaolosuhteet?

Kameraa voidaan käyttää 0°C – 50°C lämpötilassa, suhteellisen kosteuden ollessa enintään 80% ilman kondensaatiota.

Voiko kameraa käyttää lääketieteellisiin tutkimuksiin?

Ei, HD FlexCameraa ei saa käyttää ihmisten lääketieteellisiin tutkimuksiin. Se on tarkoitettu tekniseen tarkastukseen.

Kuinka kierrättää kamera käyttöiän päätyttyä?

EU:n ja Yhdistyneen kuningaskunnan direktiivien mukaisesti älä hävitä laitetta kotitalousjätteen mukana. Toimita se asianmukaiseen sähköromun keräyspisteeseen.

Mitä tehdä, jos kamera ei toimi?

Tarkista ensin liitäntä perusyksikköön ja akun tila. Jos ongelma jatkuu, katso täydellistä käyttöohjetta tai ota yhteyttä asiakaspalveluun. Älä yritä korjata itse.

KÄYTTÖOHJE HD FlexCamera Laserliner

Lue käyttöohje, oheinen lisälehti „Takuu- ja muut ohjeet“ sekä tämän käyttöohjeen lopussa olevan linkin kautta löytyvät ohjeet ja tiedot kokonaan. Noudata annettuja ohjeita. Säilytä nämä ohjeet ja anna ne mukaan laserlaitteen seuraavalle käyttäjälle.

Käyttötarkoitus

HD FlexCamera on kamerayksikkö, joka liitetään VideoFlex HD-perusyksikköön. Perusyksikköön liitetyllä kameralla voi ottaa värillistä videokuvaa vaikepääsyisistä paikoista, esim. onteloista, kuiluista, hormeista, tiilirakenteista ja ajoneuvoista LCD-näytölle katsottavaksi.

Yleiset turvallisuusohjeet

• Käytä laitetta yksinomaan ilmoitettuun käyttötarkoitukseen teknisten tietojen mukaisesti.
• Tuote ja sen tarvikkeet eivät ole tarkoitettu lasten leikkeihin. Säilytä ne poissa lasten ulottuvilta.
• Kamerapää saattaa kuumentua käytön aikana erittäin kuumaksi ja vahingoittaa herkkiä tarkastuskohteita.
  – Laitteen rakenteeseen ei saa tehdä muutoksia.
• Älä aseta laitetta mekaanisen kuorman, korkean lämpötilan tai voimakkaan tärinän aiheuttaman rasituksen alaiseksi.
• Laitetta ei saa enää käyttää, jos yksi tai useampi toiminto ei toimi tai jos kotelo tai liitäntäjohdot ovat vaurioituneet tai jos perusyksikön pariston varaustila on alhainen.
• Kamerapää ei kestä happoja eikä tulta.
• HD FlexCamera -kaapeli ei missään tapauksessa saa joutua kosketuksiin kemikaalien, jännitteen eikä liikkuvien tai kuumien esineiden kanssa. Tällainen kontakti saattaa vahingoittaa laitetta ja aiheuttaa vammoja myös laitteen käyttäjälle.
• Kotelointiluokan IP 68 varmistamiseksi kamerakaapelin perusyksikön puoleista ensimmäistä 10 cm:ä (siis liitäntää perusyksikköön) ei saa upottaa nesteeseen.
  – HD FlexCamera -kaapelia ei saa käyttää lääketieteellisiin tutkimuksiin eikä henkilöiden tutkimiseen.
• Huomaa paikallisten ja kansallisten viranomaisten antamat laitteen turvallista ja asianmukaista käyttöä koskevat määräykset.
• Laite ei ole tarkoitettu mittauskäyttöön vaarallisen jännitteen lähellä. Siksi sähkölaitteiden lähellä mitattaessa on huolehdittava, että sähköä johtavat osat ovat jännitteettömiä. Varmista jännitteettömyys ja tahaton uudelleenkytkeminen jollakin asianmukaisella tavalla.

Turvallisuusohjeet

Keinotekoinen optinen säteily OStrV

LED-lähtö

• Laitteen LEDit kuuluvat riskiryhmään RG 0 (vapaa ryhmä, ei riskiä) voimassa olevien fotobioottista turvallisuutta koskevien standardien (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) mukaan.
• LEDien säteily on määräysten mukaisessa käytössä ja ennakoitavissa olosuhteissa vaaratonta ihmissilmälle ja -iholle.

Turvallisuusohjeet

Sähkömagneettinen säteily

• Mittauslaite täyttää EMC-direktiivin 2014/30/EU sähkömagneettista sietokykyä koskevat vaatimukset ja raja-arvot.
• Huomaa käyttörajoitukset esim. sairaaloissa, lentokoneissa, huoltoasemilla ja sydäntahdistimia käyttävien henkilöiden läheisyydessä. Säteilyllä voi olla vaarallisia vaikutuksia sähköisissä laitteissa tai se voi aiheuttaa niihin häiriöitä.

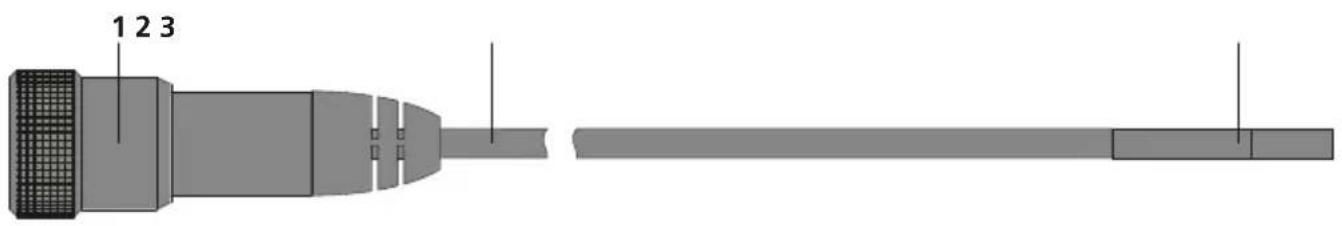

1 Perusyksikön liitäntä

3 Kamerapää

2 Joustoletku

1 Syväterävyysalue

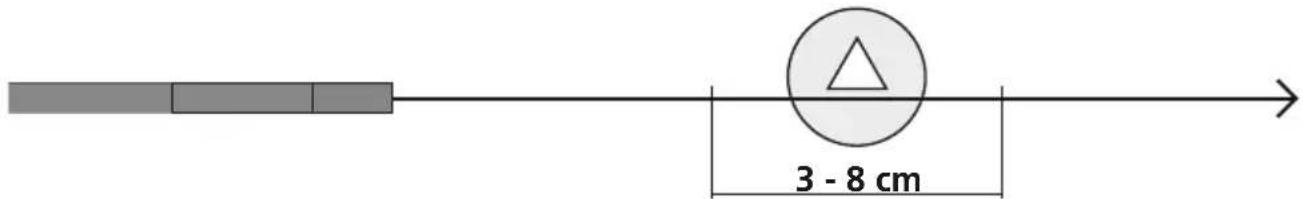

HD FlexCamera ottaa tarkkoja kuvia 3 - 8 cm etäisyydeltä kamerapään edestä.

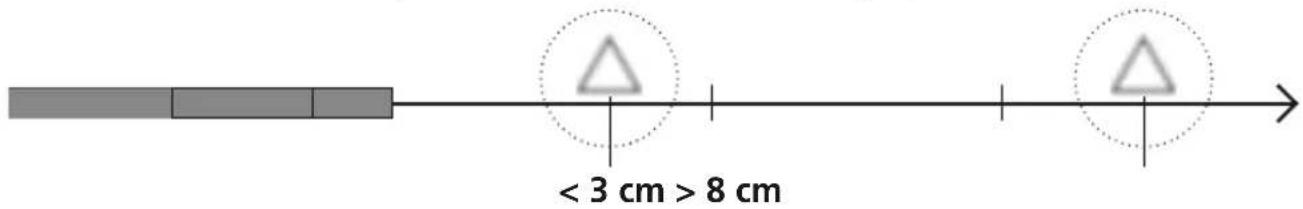

Kaukana tarkennusalueen ulkopuolella olevat kohteet saattavat näkyä epätarkkoina.

2 Joustoletkun liitäntä

Ohjeet huoltoa ja hoitoa varten

Puhdista kaikki osat nihkeällä kankaalla. Älä käytä pesu- tai hankausaineita äläkä liuottimia. Säilytä laite puhtaassa ja kuivassa paikassa.

Tekniset tiedot		Oikeus teknisiin muutoksiin pidätetään. 24W02
Kamerapään halkaisija 7,9 mm
Suojausluokka kameran anturi IP 68 (Syvyys 1,5 m, 60 min)
LED-valaisimien lukumäärä 8
Kameran tarkkuus 1280 x 720 pikseliä
Näkökenttä (FOV) 80°
Syväterävyys (DOF) 3 ... 8 cm
Anturin halkaisija 6 mm
Anturin pituus 1,5 m
Pituus Kamerapää 35 mm
Anturin pienin taivutussäde 75 mm
Ominaisuudet Kestää öljyä ja bens iniä
Käyttöympäristö	0°C ... 50°C, Ilmankosteus maks. 80% RH, ei kondensoituva, Asennuskorkeus maks. 2000 m merenpinnasta
Varastointiolosuhteet -10°C ... 70°C, Ilmankosteus maks. 80% RH, ei kondensoituva
Paino 175 g
Mitat (L x K x S) 1550 mm x 21 mm x 21 mm

EU- ja UK-määräykset ja hävittäminen

Laite täyttää kaikki EU:n alueella ja UK:ssa tapahtuvaa vapaata tavaranvaihtoa koskevat standardit.

Tämä tuote, lisävarusteet ja pakkaukset mukaan lukien, on sähkölaite, joka eurooppaöaisten ja UK:n sähkö- ja elektroniikkaromua, akkuja ja pakkauksia koskevien direktiivien mukaisesti on kierrätettävä ympäristöystävällisellä tavalla arvokkaiden raaka-aineiden talteenottamiseksi. Sähkölaitteet ja pakkaukset eivät ole sekajätettä. Saat kierrättämistä koskevia lisätietoja paikkakuntasi ympäristökeskuksesta. Noudata keräyspisteen antamia hävittämis- ja turvallisuusohjeita.

Lisätietoja, turvallisuus- yms. ohjeita:
