NÁVOD K OBSLUZE HD FlexCamera Laserliner
Kompletně si pročtěte návod k obsluze, přiložený sešit „Pokyny pro záruku a dodatečné pokyny“, aktuální informace a upozornění v internetovém odkazu na konci tohoto návodu. Postupujte podle zde uvedených instrukcí. Tuto dokumentaci je nutné uschovat a v případě předání laserového zařízení třetí osobě se musí předat zároveň se zařízením.
Používání v souladu s určením
HD FlexCamera je jednotka kamery určená k připojení na základní jednotku VideoFlex HD. Spolu se základní jednotkou se vysílají barevné video snímky k LCD na kontrolu těžko přístupných míst, např. dutin, šachet, zdiva nebo ve vozidlech.
Všeobecné bezpečnostní pokyny
– Používejte přístroj výhradně k určenému účelu použití v rámci daných specifikací.
– Měřicí přístroje a příslušenství nejsou hračkou pro děti. Uchovávejte tyto přístroje před dětmi.
- Hlava kamery se během provozu může značně zahřát a vést k poškozením citlivých kontrolovaných objektů.
– Přístroj se nesmí konstrukčně měnit.
– Přístroj nesmí být vystaven mechanickému zatížení, vysokým teplotám nebo silným vibracím.
- Zařízení se nesmí dále používat, pokud dojde k výpadku jedné nebo více jeho funkcí nebo pokud je poškozen kryt, připojovací kabely nebo je baterie základní jednotky nedostatečně nabitá.
– Objektiv není žáruvzdorný ani odolný vůči kyselinám.
- Neustále dbajte na to, aby HD FlexCamera nevstoupil do styku s chemikáliemi, napětí nebo pohyblivými nebo horkými předměty. Mohlo by dojít k poškození přístroje zranění obsluhy.
– HD FlexCamera se nesmí používat pro lékařská vyšetření či osobní prohlídky.
– Dodržujte bezpečnostní opatření místních resp. národních úřadů pro správné používání přístroje.
- Aby se zajistila třída ochrany IP 68, smí se kabel kamery ponořit jen do vzdálenosti 10 cm od krytu základní jednotky
– Přístroj není vhodný k měření v blízkosti nebezpečných napětí. Proto při měření v blízkosti elektrických zařízení vždy dbejte na nepřítomnost napětí ve vodivých dílech. Vhodnými opatřeními musí být zaručena nepřítomnost napětí a zajištění proti opětovnému zapnutí.
– Dodržujte bezpečnostní opatření místních resp. národních úřadů pro správné používání přístroje.
- Přístroj není vhodný k měření v blízkosti nebezpečných napětí. Proto při měření v blízkosti elektrických zařízení vždy dbejte na nepřítomnost napětí ve vodivých dílech. Vhodnými opatřeními musí být zaručena nepřítomnost napětí a zajištění proti opětovnému zapnutí.
Bezpečnostní pokyny
Zacházení s umělým, optickým zářením (viz přísl. nařízení)
Výstupní otvor LED
– Přístroj používá LED diody skupiny rizik RG 0 (volná skupina, bez rizik) podle platných norem pro fotobiologickou bezpečnost (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) v jejím platném znění.
– Přístupné záření LED diod není při používání v souladu s určením a za rozumně předvídatelných podmínek nebezpečné pro lidské oko a pokožku.
Laserliner
Bezpečnostní pokyny
Zacházení s elektromagnetickým zářením
- Měřicí přístroj dodržuje předpisy a mezní hodnoty pro elektromagnetickou kompatibilitu podle směrnice EMC 2014/30/EU.
– Je třeba dodržovat místní omezení, např. v nemocnicích, letadlech, čerpacích stanicích nebo v blízkosti osob s kardiostimulátory. Existuje možnost nebezpečného ovlivnění nebo poruchy elektronických přístrojů.


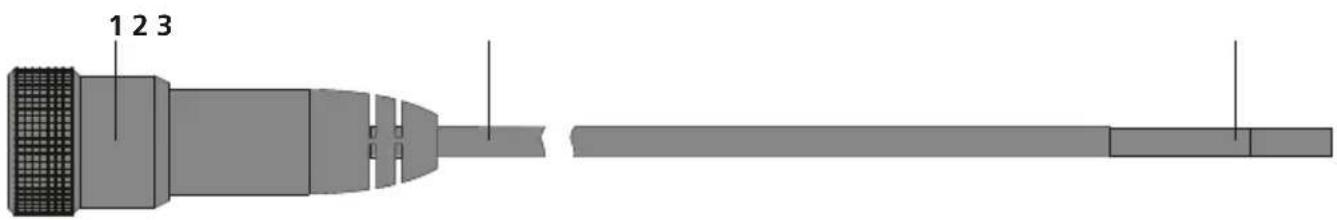

1 2 31 Připojení základní jednotky
3 Hlavou kamery
2 Ohebná hadice

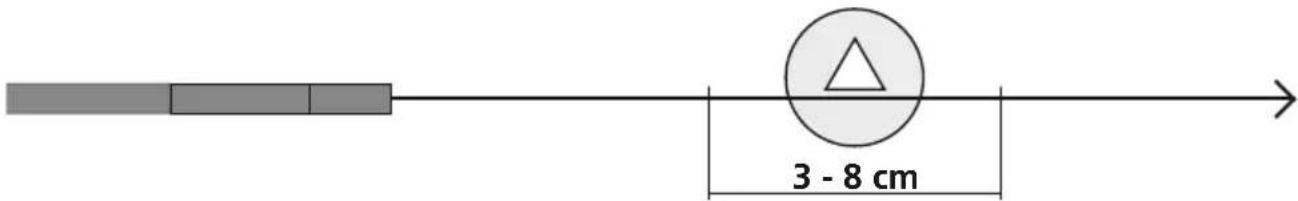

1 Rozsah hloubky ostrosti
Kamera HD FlexCamera zprostředkuje ostré snímky v rozsahu 3 - 8 cm před hlavou kamery.


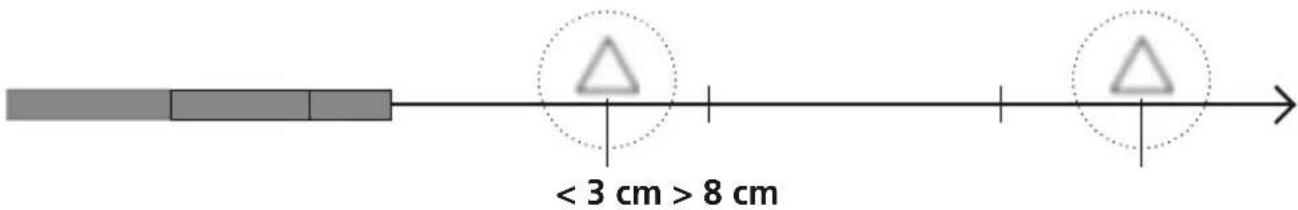

3 - 8 cmObjekty, které jsou daleko mimo rozsah zaostření, se mohou jevit neostře.


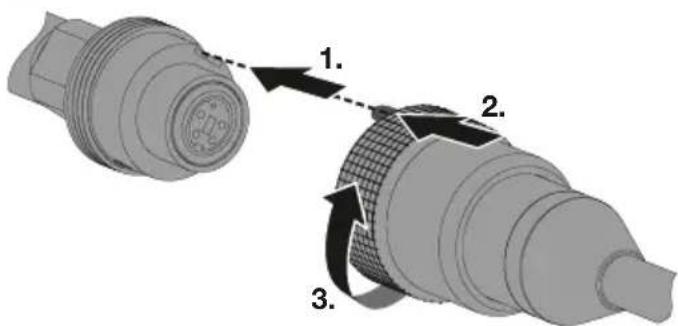

< 3 cm > 8 cm2 Připojení ohebné hadice
Pokyny pro údržbu a ošetřování
Všechny komponenty čistěte lehce navlhčeným hadrem a nepoužívejte žádné čisticí nebo abrazivní prostředky ani rozpouštědla. Skladujte přístroj na čistém, suchém místě.
| Technické parametry | Technické změny vyhrazeny. 24W02 | |
| Průměr hlava kamery 7,9 mm | ||
| Třída krytí kamerové sondy IP 68 (hloubka ponoru 1,5 m, 60 min.) | ||
| Počet osvětlovacích prostředků LED | 8 | |
| Rozlišení kamery 1280 x 720 bodů | ||
| Zorné pole (FOV) 80° | ||
| Hloubka ostrostí (DOF) 3 ... 8 cm | ||
| Průměr sonda 6 mm | ||
| Délka sondy 1,5 m | ||
| Délka Objektiv 35 mm | ||
| Min. poloměr ohybu sondy 75 mm | ||
| Funkce Odolnost vůči oleji a benzínu | ||
| Pracovní podmínky | 0°C ... 50°C, Vlhkost vzduchu max. 80% rH, nekondenzující, Pracovní výška max. 2000 m n.m (normální nulový bod) | |
| Skladovací podmínky -10°C ... 70°C | C, Vlhkost vzduchu max. 80% rH, nekondenzující | |
| Hmotnost 175 g | ||
| Rozměry (Š x V x H) 1550 mm x 21 mm x 21 mm | ||
Ustanovení EU a UK a likvidace
Přístroj splňuje všechny potřebné normy pro volný pohyb zboží v rámci EU a UK.
Tento výrobek, včetně příslušenství a obalu, je elektrický spotřebič, který podle evropských a britských směrnic o odpadních elektrických a elektronických zařízeních, bateriích a obalech musí být recyklován způsobem šetrným k životnímu prostředí, aby se znovu získaly cenné suroviny. Elektrické spotřebiče a obaly nepatří do domovního odpadu. Na vašem obecním úřadu se informujte o příslušných zařízeních pro likvidaci odpadu a dodržujte příslušné pokyny týkající se likvidace a bezpečnosti na sběrných místech.
Další bezpečnostní a dodatkové pokyny najdete na:
