HD FlexCamera - Inspektionskamera Laserliner - Gratis bruksanvisning och manual

Produkttyp	Inspektionskamera
Märke	Laserliner
Modell	HD FlexCamera
Diameter på kamerahuvud	7,9 mm
Skyddsindex för sonden	IP68 (1,5 m, 60 min)
Antal LED	8
Upplösning på kameran	1280 x 720 pixlar
Synfält (FOV)	80°
Skärpedjup (DOF)	3 till 8 cm
Diameter på sonden	6 mm
Längd på sonden	1,5 m
Längd på kamerahuvud	35 mm
Minsta böjradie	75 mm
Beständighet	Olja och bensin
Arbetsförhållanden	0°C till 50°C, max RF 80% utan kondens
Förvaringsförhållanden	-10°C till 70°C, max RF 80% utan kondens
Vikt	175 g
Mått (L x H x D)	1550 mm x 21 mm x 21 mm
Strömförsörjning	Via basenheten VideoFlex HD
Avsedd användning	Inspektion av svåråtkomliga platser (hålrum, brunnar, murverk, fordon)
Underhåll och rengöring	Rengör med lätt fuktad trasa, undvik lösningsmedel och slipande medel. Förvara torrt och rent.
Säkerhet	Använd inte i närheten av farliga spänningar, sänk inte ned helt (lämna 10 cm marginal), använd inte på människor, modifiera inte enheten.
Reservdelar och reparerbarhet	Tillbehör till basenheten VideoFlex HD. Inga specifika reservdelar nämns.
Allmän information	Överensstämmer med EU- och UK-direktiv. Återvinn enligt lokala bestämmelser.

Vanliga frågor - HD FlexCamera Laserliner

Hur använder jag HD FlexCamera-kameran med basenheten VideoFlex HD?

Anslut kamerakontakten till avsedd kontakt på basenheten. Slå på basenheten och navigera i menyn för att välja kamerakälla. Kameran överför bilder i realtid till skärmen.

Vad är kamerans skärpedjup?

Skärpedjupet är 3 till 8 cm. För att få en skarp bild, placera kamerahuvudet på detta avstånd från objektet.

Kan jag sänka ner kamerakabeln helt?

Nej, för att garantera skyddet IP68, lämna ett utrymme på 10 cm mellan kabelns topp och basenhetens hölje. Maximalt djup är 1,5 m under 60 minuter.

Vad gör jag om bilden är oskarp?

Se till att kamerahuvudet är inom skärpedjupsområdet (3 till 8 cm). Om objektet är för nära eller för långt bort kan bilden bli oskarp. Justera avståndet.

Hur underhåller jag kameran?

Rengör kameran med en lätt fuktad trasa. Använd inte lösningsmedel, slipande medel eller starka rengöringsmedel. Förvara den torrt och rent.

Kan jag använda denna kamera för att inspektera elektriska installationer?

Nej, enheten är inte avsedd för mätning i närheten av farliga spänningar. Se till att spänningsförande delar är spänningslösa före inspektion.

Vilka temperaturförhållanden gäller för användning?

Kameran kan användas från 0°C till 50°C med maximal relativ luftfuktighet på 80% utan kondens.

Kan kameran användas för medicinska undersökningar?

Nej, det är förbjudet att använda HD FlexCamera för medicinska undersökningar på människor. Den är endast avsedd för teknisk inspektion.

Hur återvinner jag kameran vid slutet av dess livslängd?

Enligt EU- och brittiska direktiv, kasta inte enheten med hushållsavfallet. Lämna den på en lämplig insamlingsplats för återvinning av elektroniskt avfall.

Vad gör jag om kameran inte fungerar?

Kontrollera först anslutningen till basenheten och batteriets status. Om problemet kvarstår, se den fullständiga manualen eller kontakta kundtjänst. Försök inte reparera själv.

BRUKSANVISNING HD FlexCamera Laserliner

Läs igenom hela bruksanvisningen, det medföljande häftet "Garanti- och tilläggsanvisningar" samt aktuell information och anvisningar på internetlänken i slutet av den här instruktionen. Följ de anvisningar som finns i dem. Dessa underlag ska sparas och medfölja laseranordningen om den lämnas vidare.

Avsedd användning

HD FlexCamera är en kameraenhet för anslutning till basenheten VideoFlex HD. Tillsammans med basenheten skickas videobilder i färg till LCD:n för kontroll av svåråtkomliga ställen som t.ex. hålrum, kanaler, murverk eller inuti fordon.

Allmänna säkerhetsföreskrifter

• Använd enheten uteslutande på avsett sätt inom specifikationerna.
• Den här produkten och dess tillbehör är ingen leksak. Mantenha-os afastados das crianças.
• Kamerahuvudet kan bli mycket varmt under drift och skada känsliga inspektionsobjekt.
  – Det är inte tillåtet att förändra enhetens konstruktion.
• Utsätt inte apparaten för mekanisk belastning, extrema temperaturer eller kraftiga vibrationer.
• Enheten får inte längre användas om en eller flera funktioner slutar fungera, samt vid skador på höljet eller anslutningsledningarna eller om basenhetens batteri är svagt.
• Kamerahuvudet är varken syrabeständigt eller brandtåligt.
• Se till att HD FlexCamera inte kommer i kontakt med kemikalier, spänning eller föremål som är rörliga eller heta. Det skulle kunna leda till att såväl enheten som användaren skadas.
• För att säkerställa skyddsklassen IP 68, får kamerakabeln bara doppas ner till ett avständ på 10 cm från basenhetens hölje
  – HD FlexCamera får inte användas för medicinska undersökningar eller personundersökningar.
• Beakta förebyggande säkerhetsåtgärder från lokala resp. nationella myndigheter gällande avsedd användning av apparaten.
• Enheten är inte lämplig att använda för mätningar i närheten av farlig spänning. Var därför alltid vid mätningar i närheten av elektriska anläggningar noga med att ledningarna är spänningsfria. Det måste genom lämpliga åtgärder vara säkerställt, att spänningsfrihet råder och att strömmen inte kan slås på oavsiktligt igen.

Säkerhetsföreskrifter

Användning med artificiell optisk strålning (OStrV)

Utgångsöppning LED

• Apparaten arbetar med LEDer i riskgrupp RG 0 (fri grupp, ingen risk) enligt gällande normer för fotobiologisk säkerhet (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) i era aktuella fattningar.
• Den aktuella strålningen från LEDerna är vid avsedd användning och under förnuftiga och förutsägbara betingelser ofarlig för ögonen och huden.

Säkerhetsföreskrifter

Kontakt med elektromagnetisk strålning

• Mätapparaten uppfyller föreskrifter och gränsvärden för elektromagnetisk kompatibilitet i enlighet med EMC-riktlinjen 2014/30/EU.
  – Lokala driftsbegränsningar, t.ex. på sjukhus, flygplan, bensinstationer eller i närheten av personer med pacemaker ska beaktas. Det är möjligt att det kan ha en farlig påverkan på eller störa elektroniska apparater.

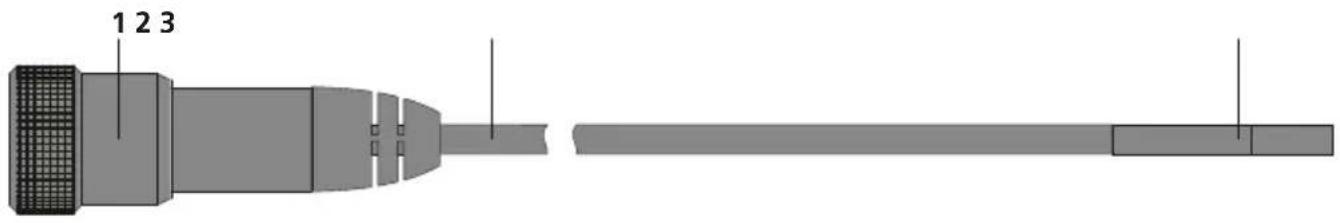

1 Anslutning för basenhet

2 Flexslang

3 Kamerahuvudet

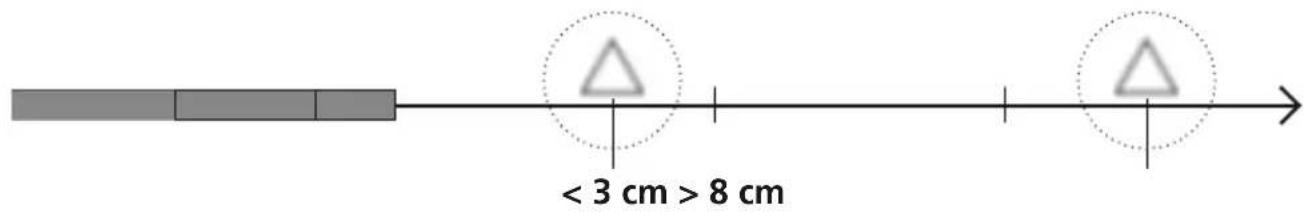

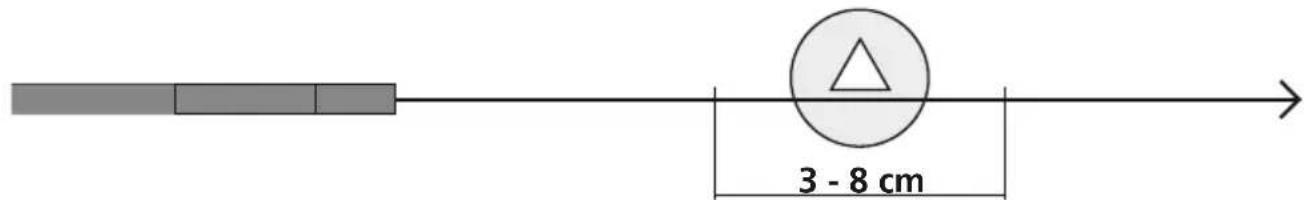

1 Skärpedjupsområde

Kameran på HD FlexCamera levererar skarpa bilder inom området 3 - 8 cm framför kamerahuvudet.

Objekt som ligger långt utanför det fokusområdet kan bli oskarpa.

2 Anslutning för flexslang

Anvisningar för underhåll och skötsel

Rengör alla komponenter med en lätt fuktad trasa och undvik användning av puts-, skur- och lösningsmedel. Förvara apparaten på en ren och torr plats.

Tekniska data Tekniska ändringar förbehålls. 24W02
Diameter kamerahuvud 7,9 mm
Skyddsklass kamerason IP 68 (profundidade de imersão 1,5 m, 60 min.)
Antal LED 8
Upplösning kamera 1280 x 720 pixel
Synfält (FOV) 80°
Skärpedjup (DOF) 3 ... 8 cm
Sondens diameter 6 mm
Sondlängd 1,5 m
Längd Kamerahuvud 35 mm
Min. krökningsradie för sond 75 mm
Funktioner Resistent mot olja och bensin
Arbetsbetingelser	0°C ... 50°C, Humidade de ar máx. 80% rH, sem condensação, Altura de trabalho máx. de 2000 m em relação ao NM (nível do mar)
Förvaringsbetingelser -10°C ... 70°C	C, Humidade de ar máx. 80% rH, sem condensação
Vikt 175 g
Mått (B x H x D) 1550 mm x 21 mm x 21 mm

EU och EK-bestämmelser och kassering

Enheten uppfyller alla nödvändiga normer för fri handel av varor inom EU och UK.

Denna produkt, inklusive tillbehör och förpackning, är en elektronisk enhet, som enligt de europeiska och brittiska direktiven för gammal elektrisk och elektronisk utrustning, måste återvinnas på ett miljövänligt sätt för att ta tillvara på värdefulla råvaror. Elektriska enheter och förpackningar får inte slängas i hushållssoporna. Informera dig hos din kommun om avfallshanteringsplatser och observera avfallshanterings- och säkerhetsinstruktioner på inlämningsplatsen.

Ytterligare säkerhets- och extra anvisningar på:
