BRUKSANVISNING VideoInspector 3DX Laserliner

Läs igenom hela bruksanvisningen, det medföljande häftet "Garanti- och tilläggsanvisningar" samt aktuell information och anvisningar på internetlänken i slutet av den här instruktionen. Följ de anvisningar som finns i dem. Dessa underlag ska sparas och medfölja enheten om den lämnas vidare.

Avsedd användning

I kombination med en växlingsbar kameraenhet lämpar sig det professionella videoinspektionssystemet Videolnspector utmärkt för den enkla visuella kontrollen av svårtillgängliga ställen i rör, hålrum, hålligheter, murverk och fordon. För utvärdering och dokumentation kan fotografering och videoinspelningar sparas på SDHC-minneskortet.

• Use o aparelho exclusivamente conforme a finalidade de aplicação dentro das especificações.
• Den här produkten och dess tillbehör är ingen leksak. Mantenha-os afastados das crianças.
  – Não é permitido alterar a construção do aparelho.
• Não exponha o aparelho a esforços mecânicos, temperaturas elevadas, humidade ou vibrações fortes.
• Enheten får inte längre användas om en eller flera funktioner slutar fungera, samt vid skador på höljet eller anslutningsledningarna eller om batteriet är svagt.
• Se vid utomhusanvändning till att instrument endast används under passande vädervillkor och då lämpliga skyddsåtgärder vidtagits.
• Ladda batteriet helt innan det sätts in i apparaten.
  – När driftsindikatorn lyser grönt har laddningsförloppet stängts av.
  – Batteriet kan även laddas medan lasermodulen används.
• Använd endast originaltillbehör. Om felaktigt tillbehör används gäller inte garantin.
• Basenheten får inte komma i kontakt med vätska.
• Se till att VideoInspector inte kommer i kontakt med kemikalier, spänning eller föremål som är rörliga eller heta. Det skulle kunna leda till att såväl enheten som användaren skadas.
  – Videolinspector får inte användas för medicinska undersökningar eller personundersökningar.
• För att säkerställa skyddsklass IP 54 måste täcklocket för anslutningarna vara tätt stängt.
• Beakta förebyggande säkerhetsåtgärder från lokala resp. nationella myndigheter gällande avsedd användning av apparaten.
• Enheten är inte lämplig att använda för mätningar i närheten av farlig spänning. Var därför alltid vid mätningar i närheten av elektriska anläggningar noga med att ledningarna är spänningsfria. Det måste genom lämpliga åtgärder vara säkerställt, att spänningsfrihet råder och att strömmen inte kan slås på oavsiktligt igen.

Säkerhetsföreskrifter

Kontakt med elektromagnetisk strålning och elektromagnetiska störningar

• Mätenheten överensstämmer med föreskrifter och gränsvärden för säkerhet och elektromagnetisk kompatibilitet i enlighet med riktlinjerna 2014/35/EU (lågspänning/LVD) och 2014/30/EU (elektromagnetisk kompatibilitet/EMV).
  – Lokala driftsbegränsningar, t.ex. på sjukhus, flygplan, bensinstationer eller i närheten av personer med pacemaker ska beaktas. Det är möjligt att det kan ha en farlig påverkan på eller störa elektroniska apparater.

1 2 3 4 5 6 7 8 9 10

2 a b c OK e d ESC f 11

1 LC-display
2 Direktknappar
3 Gränssnitt USB typ C / Laddningsaggregat
4 Indikering av laddningsnivå
5 Insticksplats för Micro-SD-kort
6 Låsning kameraenhet

7 Utlösare
8 Kamerahuvud
9 Lysdiodsbelysning
10 Optik
11 Magnetisk hållare 1/4"-stativgänga (undersida)

a Ställ in-läge / Bekräfta
b Zoom / Radera upptagningar
c Rotation 180° / Spegling / Menystyrning
d ON/OFF / Avbryt
e Mediagalleri
f Lysdiodsbelysning / Menystyrning

1 Hantering av nätdelen / litiumjonbatteriet

• Nät-/laddningsaggregat får endast användas i slutna rum, får inte utsättas för fukt eller regn, då det annars finns risk för en elektrisk stöt.
  – Ladda enheten helt innan du använder den.
• Anslut nät-/laddaren till elnätet och enhetens batteripaket till anslutningsuttaget. Använd bara det medföljande nät-/ laddningsaggregatet. Garantin gäller inte om felaktigt nät-/ laddningsaggregat används.
• När enheten laddas lyser en LED rött. Laddningen är klar när LED lyser grönt.
• Ta ur laddkabeln efter laddningen och lossa nätadaptern från elnätet.

USB-C

! Enheten har ett utbytbart batteri. Kontakta er återförsäljare eller vänd er till serviceavdelningen på UMAREX-LASERLINER.

2 ON/OFF

Laserliner 2 sec

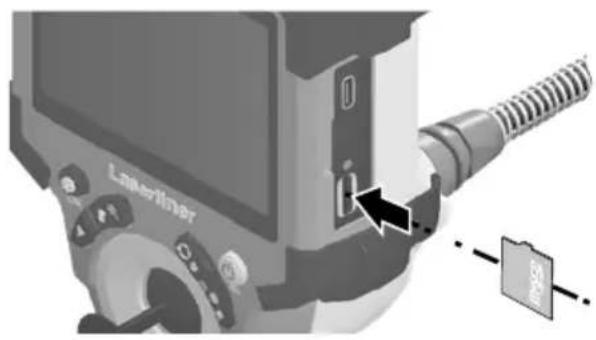

3 Iläggning av mikro-SD-kort

För att lägga i ett mikro-SD-kort, öppna först gummilocket och sätt sedan i minneskortet enligt bilden. Utan minneskort kan ingenting spelas in.

! Enheten måste stängas av innan mikro-SD-kortet tas ur.

4.0 Spela in-läge

a b c d e 2023/10/31 08:52:40 x1.6 3 f 3D 00:00:13 • REC g

a Aktuellt datum / tid
b Zoom
c Lysdiodsbelysning
d Rotation 180° / Spegling
e Batteriladdningsnivå
f Lägg i SD-kort
g REC: Inspelning pågår

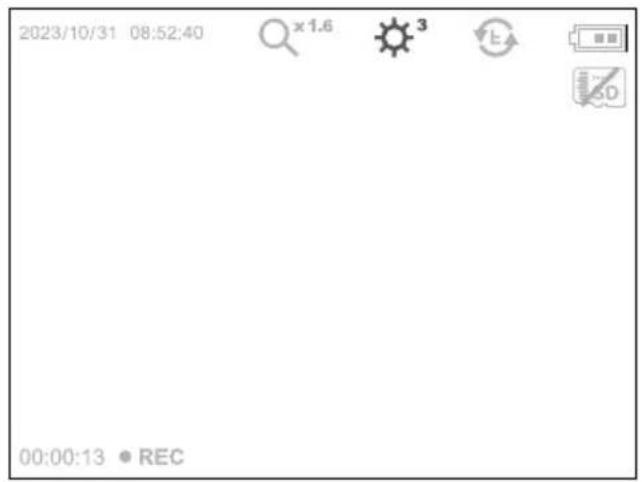

4.1 Spela in-läge: Omställning mellan foto/video

Flytta kamerahuvudet på kamerasonden till önskad position och rikta den. Slå på lysdiodsbelysningen, om ljusförhållandena är dåliga. Zooma in avlägsna eller små objekt. För perfekt sikte på det inspekterade objektet kan utgångsbilden vridas ca 180° per manuell bildrotation samt speglas horisontellt och vertikalt. Genom att trycka kort på utlösaren (8) tas en bild, genom att trycka länge spelas en video in och sparas på SD-kortet. Ett tryck till avslutar inspelningen.

4.2 Spela in-läge: Lysdiodsbelysning

2023/10/31 08:52:40 ×1.6 3 E▲ 00:00:13 • REC

$$ 1x = 25 \% $$

$$ 2x = 50 \% $$

$$ 3 x = 75 \% $$

$$ 4x = 100 \% $$

4.3 Spela in-läge: Zoom

$$ 4 x = \text { Utgångsbild } $$

4x

1x

3x

2x

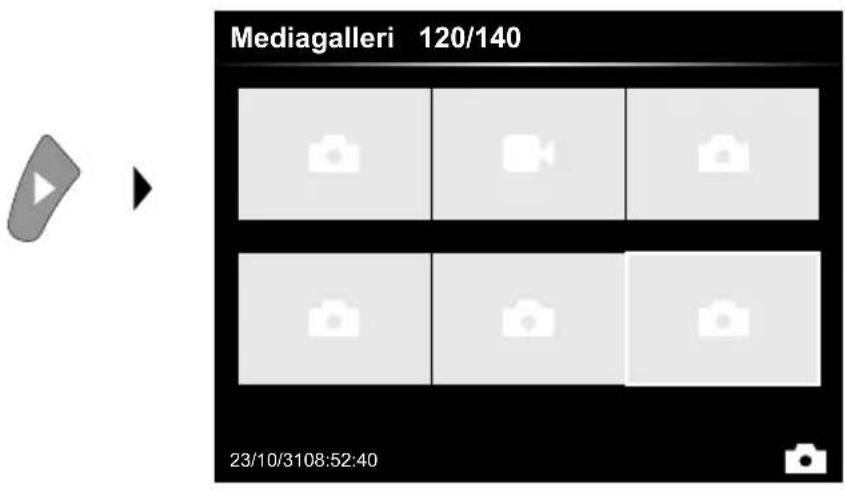

5.0 Återge-läge: Återgivning av foto/videofilm

Mediagalleri 120/140 23/10/3108:52:40

Tryck på knappen "e" för att hämta mediagalleriet. Bekräfta med "OK" så visas vald bild eller video i helbildsläge. Med pilknapparna kan du navigera i mediagalleriet och i helbildsläge. Genom att trycka på knappen "d" stängs återgivningsläget.

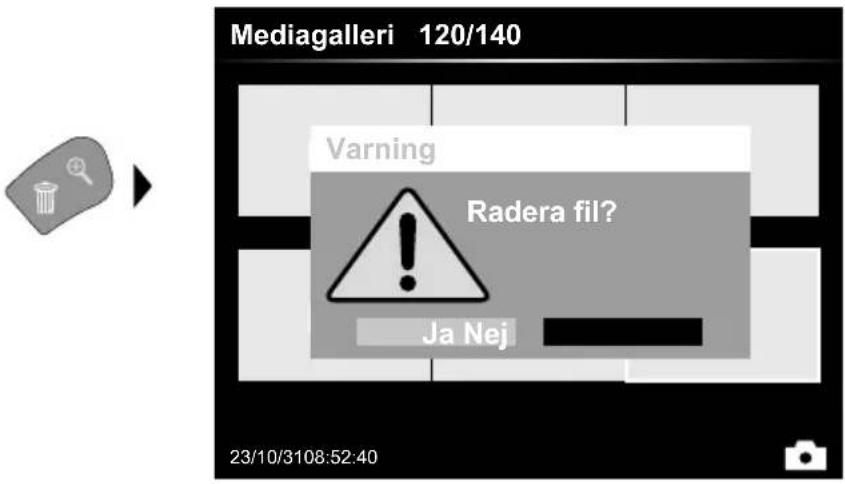

5.1 Återge-läge: Radera inspelning

Mediagalleri 120/140 Varning Radera fil? Ja Nej 23/10/3108:52:40

Inspelningar kan tas bort i helskärmsläge och i gallerivyn. Raderandet går inte att ångra. Genom att formatera datamediet kan alla filer och mappar raderas. Se mer om detta i punkt „6.4.1 Systeminställningar”.

5.2 Återge-läge: Uppspelning

Tryck på knappen „a“ för att stoppa uppspelningen.

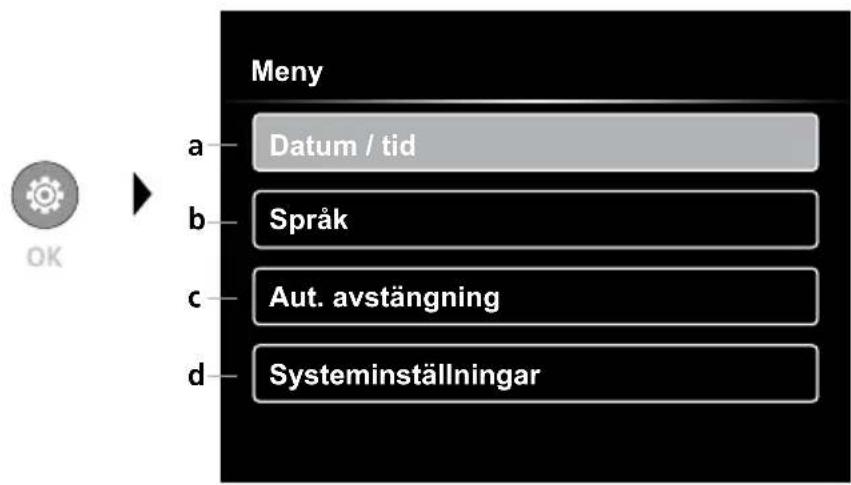

6.0 Ställ in-läge

Meny a—Datum / tid b—Språk c—Aut. avstängning d—Systeminställningar

a Tidsstämpel PÅ/AV / Inställning av datum/tid
b Byta språk (EN, DE, JP, FR, IT, PT, ES, NL)
c Ställa in automatisk avstängning Ställa in system
d Firmware-/maskinvaruversion

Tryck flera gånger på knappen ESC för att komma tillbaka till läget Spela in.

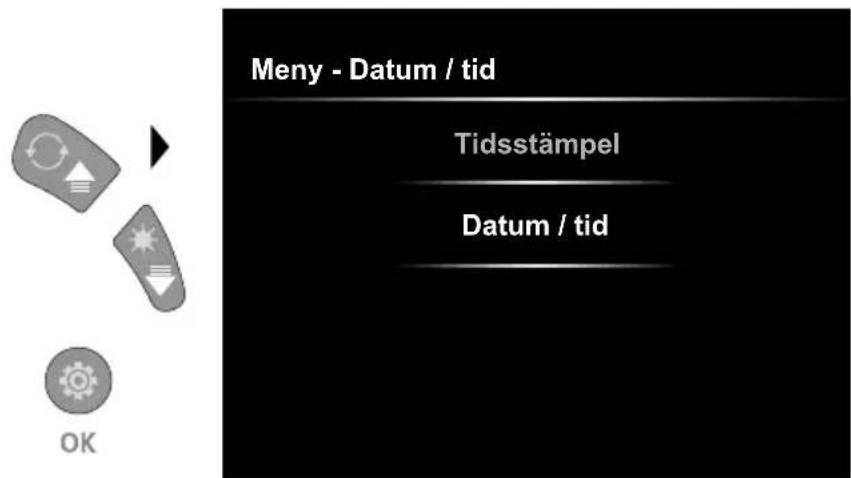

6.1 Ställ in-läge: Datum/Tid

Meny - Datum / tid Tidsstämpel Datum / tid OK

Välj här om en tidsstämpel ska visas på inspelningarna.

Ställ in tid och datum med pilknapparna.

6.2 Ställ in-läge: Byta språk (EN, DE, JP, FR, IT, PT, ES, NL)

Meny - Språk English Deutsch 日本語 Français 1/2

Ställ in önskat språk i den här menyn.

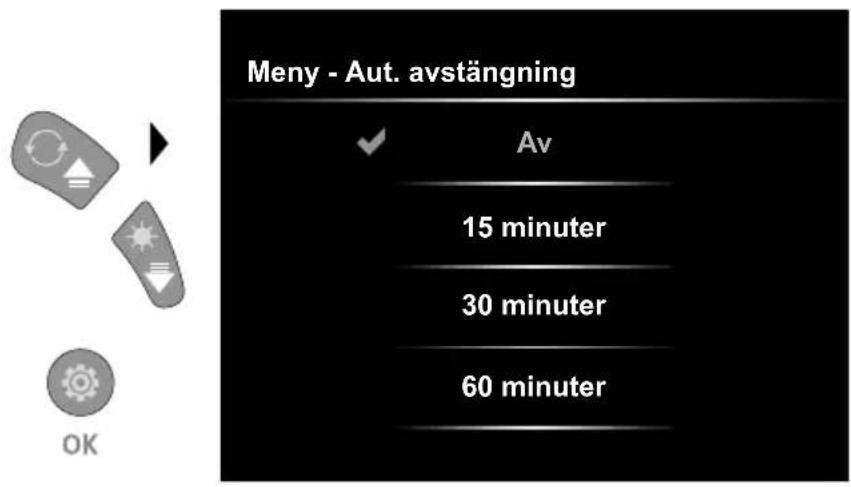

6.3 Ställ in-läge: Automatiska avstängningen

Meny - Aut. avstängning Av 15 minuter 30 minuter 60 minuter

Här kan den automatiska avstängningen ställas in.

6.4.0 Ställ in-läge: Systeminställningar

Meny - Systeminställningar a—— Formatering SD-kort b—— Systeminformation c—— Bildförhållande OK

a Formatera SD-kort
b Mjuk-/hårdvaruversion
c Anpassa kamerabildens sidoförhållanden

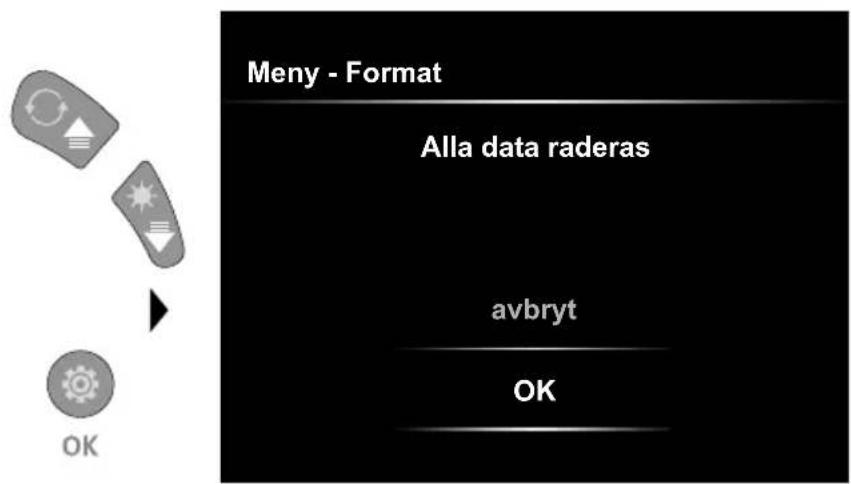

6.4.1 Ställ in-läge: Formatering SD-kort

Meny - Format Alla data raderas avbryt OK

Alla data på SD-kortet raderas. Denna process går inte att ångra. Ingen ytterligare fråga om bekräftelse av processen visas.

6.4.2 Ställ in-läge: Systeminformation

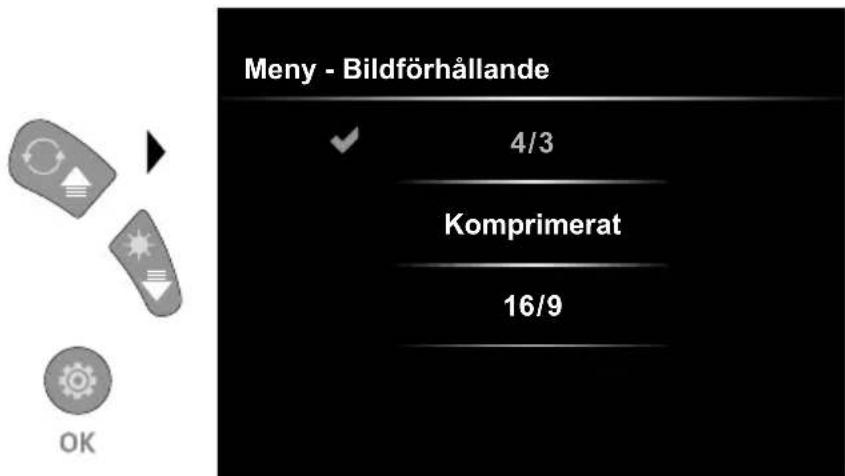

6.4.3 Ställ in-läge: Bildförhållande

Meny - Bildförhållande 4/3 Komprimerat 16/9 OK

4/3 16/9Komprimerat

Dataöverföring via USB

Med hjälp av en lämplig kortläsare eller direkt via USB-gränssnittet kan den lagrade datan på SD-kortet överföras till en PC. Information om förbindelsen mellan datorn och kortadaptern respektive kortläsaren hittar du i handboken till din kortläsare.

Laserliner

Ta ur uppladdningsbara batterier

Anvisningar för underhåll och skötsel

Rengör alla komponenter med en lätt fuktad trasa och undvik användning av puts-, skur- och lösningsmedel. Förvara apparaten på en ren och torr plats.

Tekniska data Tekniska ändringar förbehålls 24W07
Typ av display 3,5"TFT-färgdisplay
Upplösning display 640 x 480 pixlar
Upplösning foto/video 1280 x 720 pixlar
Bildformat/videoformat JPEG, MJPG (AVI)
Minne Mikro-SD lagringskort upp till 32 GB
Skyddsklass IP 54
Anslutningar USB typ C
Menyspråk EN, DE, JA, FR, IT, PT, ES, NL
Funktioner	Belysning i 4 nivåer, digital zoom 2x i 10 steg, bildrotation/-spegling (4*F), bild- och video, mediagaleri, automatisk avstängning, realtidsklocka, SD-kort, bildförhållande kan väljas, mjukåterställning
Nätdrift ja
Strömförsörjning	Li-lon batteri 3,7V / 2,8AhUSB typ C 5V / 2A
Drifttid cirka 5 timmar
Laddningstid cirka 3 timmar
Arbetsbetingelser	0°C ... 45C, Luftfuktighet max. 80% rH, icke-kondenserande, Arbetshöjd max. 2000 m över havet
Förvaringsbetingelser -10°C ...	60°C, Luftfuktighet max. 80% rH, icke-kondenserande
Mått (B x H x Dj) 108 x 260 x 110 mm (inkl. hållare)
Vikt 650 g (inkl. batteripaket)

EU och EK-bestämmelser och kassering

Enheten uppfyller alla nödvändiga normer för fri handel av varor inom EU och UK.

Denna produkt, inklusive tillbehör och förpackning, är en elektronisk enhet, som enligt de europeiska och brittiska direktiven för gammal elektrisk och elektronisk utrustning, måste återvinnas på ett miljövänligt sätt för att ta tillvara på värdefulla råvaror. Elektriska enheter, batterier och förpackningar får inte slängas i hushållssoporna. Konsumenter är enligt lag skyldiga att lämna gamla batterier och uppladdningsbara batterier till en återvinningsstation, butik eller teknisk kundtjänst. Det uppladdningsbara batteriet ska tas ur enheten med ett vanligt verktyg utan att det förstörs och läggas i en separat samling innan enheten återlämnas för avfallshantering. Om du har några frågor om att ta ur batteriet, kontakta serviceavdelningen för UMAREX-LASERLINER. Informera dig hos din kommun om avfallshanteringsplatser och observera avfallshanterings- och säkerhetsinstruktioner på inlämningsplatsen.

Ytterligare säkerhets- och extra anvisningar på:
