InspectorCamera Mini - Inspektionskamera Laserliner - Gratis bruksanvisning och manual

Produkttyp	Inspektionskamera
Varumärke	Laserliner
Modell	InspectorCamera Mini
Kameraleddiameter	6 mm
Skyddstyp för sond	IP68 (dykning upp till 1 m, 60 min)
Antal LED-lampor	8
Kameraupplösning	1280 x 720 pixlar
Synfält (FOV)	80°
Skärpedjup (DOF)	3 till 8 cm
Sonddiameter	5,5 mm
Sondlängd	1,5 m
Kameralängd	20 mm
Minsta böjradie för sond	75 mm
Vätskebeständighet	Diesel, bensin, motorolja, AdBlue®, etanol, saltvatten (28%)
Arbetsförhållanden	0°C till 45°C, max relativ luftfuktighet 80% (icke-kondenserande)
Förvaringsförhållanden	-10°C till 60°C, max relativ luftfuktighet 80% (icke-kondenserande)
Vikt	175 g
Mått (exklusive sond)	1580 mm x 42 mm x 42 mm (förpackning eller hölje?)
Strömförsörjning	Via basenhet Videolnspector (medföljer ej)
Kompatibilitet	Basenhet Videolnspector från Laserliner
Underhåll och rengöring	Rengör med lätt fuktad trasa, undvik starka rengöringsmedel och lösningsmedel. Förvara på torr och ren plats.
Säkerhet	Använd inte för medicinska undersökningar. Undvik kontakt med kemikalier, elektrisk spänning, varma eller rörliga delar. Modifiera inte enheten.

Vanliga frågor - InspectorCamera Mini Laserliner

Vad är kameraleddiametern?

Kameraleddiametern är 6 mm, vilket gör det möjligt att komma åt mycket trånga utrymmen.

Vilken upplösning har kameran?

Kameran har en upplösning på 1280 x 720 pixlar för skarpa bilder.

Är kameran vattentät?

Ja, kamerasonden är skyddad enligt IP68, vilket möjliggör nedsänkning upp till 1 meters djup i 60 minuter.

Vad är skärpedjupet?

Skärpedjupet är mellan 3 och 8 cm framför kameraleden. Objekt bortom detta kan bli oskarpa.

Hur rengör jag kameran?

Rengör kameran med en lätt fuktad trasa. Undvik starka rengöringsmedel, slipmedel eller lösningsmedel.

Vid vilka temperaturer kan den arbeta?

Kameran fungerar från 0°C till 45°C med max relativ luftfuktighet 80% (icke-kondenserande).

Är den resistent mot kemikalier?

Ja, den tål diesel, bensin, motorolja, AdBlue®, etanol och saltvatten (salthalt 28%).

Vad är längden på sondkabeln?

Sondlängden är 1,5 meter.

Kan jag använda denna kamera för medicinska undersökningar?

Nej, det är strängt förbjudet att använda InspectorCamera Mini för medicinska undersökningar eller på personer.

Hur byter jag kameranheten?

Kameranheten är avtagbar: lås upp låsmekanismen på höljet och dra ut sonden. Se bruksanvisningen för detaljer om byte.

BRUKSANVISNING InspectorCamera Mini Laserliner

Läs igenom hela bruksanvisningen, det medföljande häftet "Garanti- och tilläggsanvisningar" samt aktuell information och anvisningar på internetlänken i slutet av den här instruktionen. Följ de anvisningar som finns i dem. Dessa underlag ska sparas och medfölja laseranordningen om den lämnas vidare.

Avsedd användning

InspectorCamera Mini är en kameraenhet för anslutning till basenheten Videolnspector. Tillsammans med basenheten skickas videobilder i färg till LCD:n för kontroll av svåråtkomliga ställen som t.ex. hålrum, kanaler, murverk eller inuti fordon.

Allmänna säkerhetsföreskrifter

• Använd enheten uteslutande på avsett sätt inom specifikationerna.
• Den här produkten och dess tillbehör är ingen leksak. Mantenha-os afastados das crianças.
• Kamerahuvudet kan bli mycket varmt under drift och skada känsliga inspektionsobjekt.
  – Det är inte tillåtet att förändra enhetens konstruktion.
• Utsätt inte apparaten för mekanisk belastning, extrema temperaturer eller kraftiga vibrationer.
• Enheten får inte längre användas om en eller flera funktioner slutar fungera, samt vid skador på höljet eller anslutningsledningarna eller om basenhetens batteri är svagt.
• Kamerahuvudet är varken syrabeständigt eller brandtåligt.
• Se till att InspectorCamera Mini inte kommer i kontakt med kemikalier, spänning eller föremål som är rörliga eller heta. Det skulle kunna leda till att såväl enheten som användaren skadas.
• För att säkerställa skyddsklassen IP 68, får kamerakabeln bara doppas ner till ett avständ på 10 cm från basenhetens hölje
• InspectorCamera Mini får inte användas för medicinska undersökningar eller personundersökningar.
• Beakta förebyggande säkerhetsåtgärder från lokala resp. nationella myndigheter gällande avsedd användning av apparaten.
• Enheten är inte lämplig att använda för mätningar i närheten av farlig spänning. Var därför alltid vid mätningar i närheten av elektriska anläggningar noga med att ledningarna är spänningsfria. Det måste genom lämpliga åtgärder vara säkerställt, att spänningsfrihet råder och att strömmen inte kan slås på oavsiktligt igen.

Säkerhetsföreskrifter

Användning med artificiell optisk strålning (OStrV)

Utgångsöppning LED

• Apparaten arbetar med LEDer i riskgrupp RG 0 (fri grupp, ingen risk) enligt gällande normer för fotobiologisk säkerhet (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) i era aktuella fattningar.
• Den aktuella strålningen från LEDerna är vid avsedd användning och under förnuftiga och förutsägbara betingelser ofarlig för ögonen och huden.

Säkerhetsföreskrifter

Kontakt med elektromagnetisk strålning

• Mätapparaten uppfyller föreskrifter och gränsvärden för elektromagnetisk kompatibilitet i enlighet med EMC-riktlinjen 2014/30/EU.
  – Lokala driftsbegränsningar, t.ex. på sjukhus, flygplan, bensinstationer eller i närheten av personer med pacemaker ska beaktas. Det är möjligt att det kan ha en farlig påverkan på eller störa elektroniska apparater.

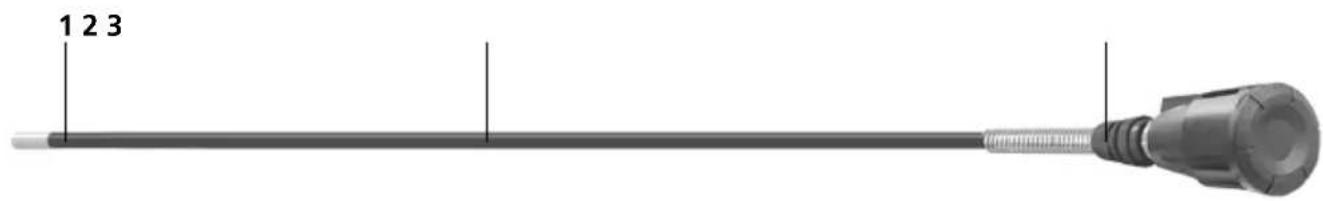

1 Kamerahuvudet

2 Kamerasond

3 Låsning kameraenhet

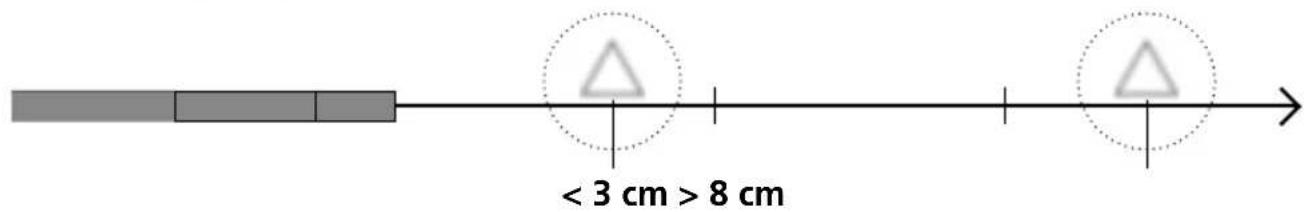

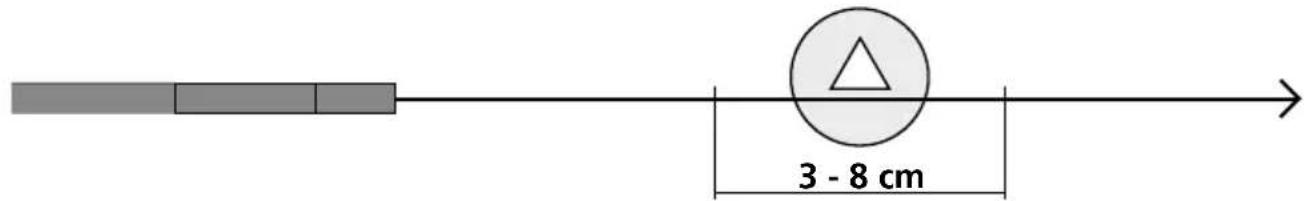

1 Skärpedjupsområde

Kameran på InspectorCamera Mini levererar skarpa bilder inom området 3 - 8 cm framför kamerahuvudet.

Objekt som ligger långt utanför det fokusområdet kan bli oskarpa.

Anvisningar för underhåll och skötsel

Rengör alla komponenter med en lätt fuktad trasa och undvik användning av puts-, skur- och lösningsmedel. Förvara apparaten på en ren och torr plats.

Tekniska data
Tekniska ändringar förbehålls. 24W43

Diameter kamerahuvud 6 mm
Skyddsklass kamerason IP 68 (profundidade de imersão 1 m, 60 min.)
Antal LED 8
Upplösning kamera 1280 x 720 pixel
Synfält (FOV) 80°
Skärpedjup (DOF) 3 ... 8 cm
Sondens diameter 5,5 mm
Sondlängd 1,5 m
Längd Kamerahuvud 20 mm
Min. krökningsradie för sond 75 mm
Funktioner	Beständig mot diesel, bensin, motorolja, AdBlue®, etanol,saltvatten (salthalt 28 %)
Arbetsbetingelser	0°C ... 45°C, Humidade de ar máx. 80% rH, sem condensação,Altura de trabalho máx. de 2000 m em relação ao NM (nível do mar)
Förvaringsbetingelser -10°C ... 60°C	C, Humidade de ar máx. 80% rH, sem condensação
Vikt 175 g
Mått (B x H x D) 1580 mm x 42 mm x 42 mm

EU och EK-bestämmelser och kassering

Enheten uppfyller alla nödvändiga normer för fri handel av varor inom EU och UK.

Denna produkt, inklusive tillbehör och förpackning, är en elektronisk enhet, som enligt de europeiska och brittiska direktiven för gammal elektrisk och elektronisk utrustning, måste återvinnas på ett miljövänligt sätt för att ta tillvara på värdefulla råvaror. Elektriska enheter och förpackningar får inte slängas i hushållssoporna. Informera dig hos din kommun om avfallshanteringsplatser och observera avfallshanterings- och säkerhetsinstruktioner på inlämningsplatsen.

Ytterligare säkerhets- och extra anvisningar på:
