InspectorCamera Mini - Tarkastuskamera Laserliner - Ilmainen käyttöohje ja opas

Tuotetyyppi	Tarkastuskamera
Merkki	Laserliner
Malli	InspectorCamera Mini
Kamerapään halkaisija	6 mm
Anturin suojausluokka	IP68 (sukellussyvyys 1 m, 60 min)
LED-lamppujen lukumäärä	8
Kameran resoluutio	1280 x 720 pikseliä
Näkökenttä (FOV)	80°
Syväterävyys (DOF)	3 - 8 cm
Anturin halkaisija	5,5 mm
Anturin pituus	1,5 m
Kamerapään pituus	20 mm
Anturin pienin taivutussäde	75 mm
Kestävyys nesteille	Diesel, bensiini, moottoriöljy, AdBlue®, etanoli, suolavesi (28%)
Käyttöolosuhteet	0°C - 45°C, suhteellinen kosteus enintään 80% (ei tiivistyvä)
Säilytysolosuhteet	-10°C - 60°C, suhteellinen kosteus enintään 80% (ei tiivistyvä)
Paino	175 g
Mitat (ilman anturia)	1580 mm x 42 mm x 42 mm (pakkaus vai kotelo?)
Virransyöttö	Videolnspector-perusyksikön kautta (ei sisälly toimitukseen)
Yhteensopivuus	Laserlinerin Videolnspector-perusyksikkö
Huolto ja puhdistus	Puhdista kevyesti kostutetulla liinalla, vältä voimakkaita puhdistusaineita ja liuottimia. Säilytä kuivassa ja puhtaassa paikassa.
Turvallisuus	Älä käytä lääketieteellisiin tutkimuksiin. Vältä kosketusta kemikaalien, sähköjännitteen, kuumien tai liikkuvien osien kanssa. Älä muuta laitetta.

Usein kysytyt kysymykset - InspectorCamera Mini Laserliner

Mikä on kamerapään halkaisija?

Kamerapään halkaisija on 6 mm, mikä mahdollistaa pääsyn hyvin ahtaisiin tiloihin.

Mikä on kameran resoluutio?

Kamera tarjoaa resoluution 1280 x 720 pikseliä teräviä kuvia varten.

Onko kamera vedenpitävä?

Kyllä, kameran anturi on suojattu luokan IP68 mukaan, mikä mahdollistaa upotuksen enintään 1 metrin syvyyteen 60 minuutin ajan.

Mikä on syväterävyys?

Syväterävyys on 3 - 8 cm kamerapään edessä. Tätä kauempana olevat kohteet voivat näkyä epäterävinä.

Kuinka puhdistan kameran?

Puhdista kamera kevyesti kostutetulla liinalla. Vältä voimakkaita puhdistusaineita, hankausaineita tai liuottimia.

Missä lämpötiloissa se voi toimia?

Kamera toimii lämpötiloissa 0°C - 45°C, suhteellinen kosteus enintään 80% (ei tiivistyvä).

Onko se kemikaalinkestävä?

Kyllä, se kestää dieseliä, bensiiniä, moottoriöljyä, AdBlue®:ta, etanolia ja suolavettä (suolapitoisuus 28%).

Mikä on anturin kaapelin pituus?

Anturin pituus on 1,5 metriä.

Voinko käyttää tätä kameraa lääketieteellisiin tutkimuksiin?

Ei, InspectorCamera Miniä on ehdottomasti kielletty käyttää lääketieteellisiin tutkimuksiin tai ihmisille.

Kuinka vaihdan kamerayksikön?

Kamerayksikkö on irrotettava: avaa kotelossa oleva lukitus ja vedä anturi irti. Katso lisätietoja vaihtamisesta käyttöohjeesta.

KÄYTTÖOHJE InspectorCamera Mini Laserliner

Lue käyttöohje, oheinen lisälehti „Takuu- ja muut ohjeet“ sekä tämän käyttöohjeen lopussa olevan linkin kautta löytyvät ohjeet ja tiedot kokonaan. Noudata annettuja ohjeita. Säilytä nämä ohjeet ja anna ne mukaan laserlaitteen seuraavalle käyttäjälle.

Käyttötarkoitus

InspectorCamera Mini on kamerayksikkö, joka liitetään VideoInspector-perusyksikköön. Perusyksikköön liitetyllä kameralla voi ottaa värillistä videokuvaa vaikepääsyisistä paikoista, esim. onteloista, kuiluista, hormeista, tiilirakenteista ja ajoneuvoista LCD-näytölle katsottavaksi.

Yleiset turvallisuusohjeet

• Käytä laitetta yksinomaan ilmoitettuun käyttötarkoitukseen teknisten tietojen mukaisesti.
• Tuote ja sen tarvikkeet eivät ole tarkoitettu lasten leikkeihin. Säilytä ne poissa lasten ulottuvilta.
• Kamerapää saattaa kuumentua käytön aikana erittäin kuumaksi ja vahingoittaa herkkiä tarkastuskohteita.
  – Laitteen rakenteeseen ei saa tehdä muutoksia.
• Älä aseta laitetta mekaanisen kuorman, korkean lämpötilan tai voimakkaan tärinän aiheuttaman rasituksen alaiseksi.
• Laitetta ei saa enää käyttää, jos yksi tai useampi toiminto ei toimi tai jos kotelo tai liitäntäjohdot ovat vaurioituneet tai jos perusyksikön pariston varaustila on alhainen.
  – Kamerapää ei kestä happoja eikä tulta.
• InspectorCamera Mini -kaapeli ei missään tapauksessa saa joutua kosketuksiin kemikaalien, jännitteen eikä liikkuvien tai kuumien esineiden kanssa. Tällainen kontakti saattaa vahingoittaa laitetta ja aiheuttaa vammoja myös laitteen käyttäjälle.
• Kotelointiluokan IP 68 varmistamiseksi kamerakaapelin perusyksikön puoleista ensimmäistä 10 cm:ä (siis liitäntää perusyksikköön) ei saa upottaa nesteeseen.
• InspectorCamera Mini -kaapelia ei saa käyttää lääketieteellisiin tutkimuksiin eikä henkilöiden tutkimiseen.
• Huomaa paikallisten ja kansallisten viranomaisten antamat laitteen turvallista ja asianmukaista käyttöä koskevat määräykset.
• Laite ei ole tarkoitettu mittauskäyttöön vaarallisen jännitteen lähellä. Siksi sähkölaitteiden lähellä mitattaessa on huolehdittava, että sähköä johtavat osat ovat jännitteettömiä. Varmista jännitteettömyys ja tahaton uudelleenkytkeminen jollakin asianmukaisella tavalla.

Turvallisuusohjeet

Keinotekoinen optinen säteily OStrV

LED-lähtö

• Laitteen LEDit kuuluvat riskiryhmään RG 0 (vapaa ryhmä, ei riskiä) voimassa olevien fotobioottista turvallisuutta koskevien standardien (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) mukaan.
• LEDien säteily on määräysten mukaisessa käytössä ja ennakoitavissa olosuhteissa vaaratonta ihmissilmälle ja -iholle.

Turvallisuusohjeet

Sähkömagneettinen säteily

• Mittauslaite täyttää EMC-direktiivin 2014/30/EU sähkömagneettista sietokykyä koskevat vaatimukset ja raja-arvot.
• Huomaa käyttörajoitukset esim. sairaaloissa, lentokoneissa, huoltoasemilla ja sydäntahdistimia käyttävien henkilöiden läheisyydessä. Säteilyllä voi olla vaarallisia vaikutuksia sähköisissä laitteissa tai se voi aiheuttaa niihin häiriöitä.

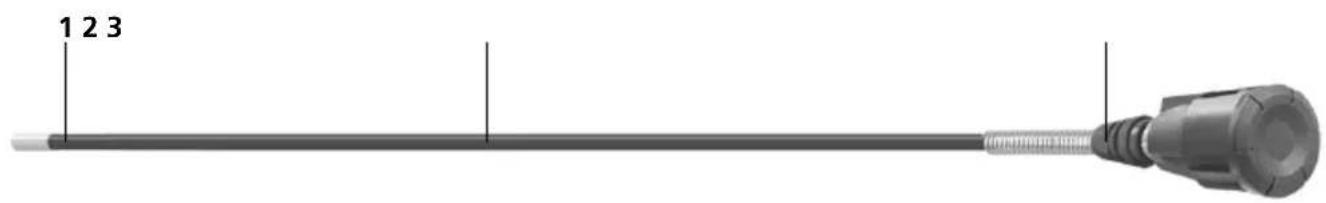

1 Kamerapää
2 Kamerasondi

3 Kamerayksikön lukitus

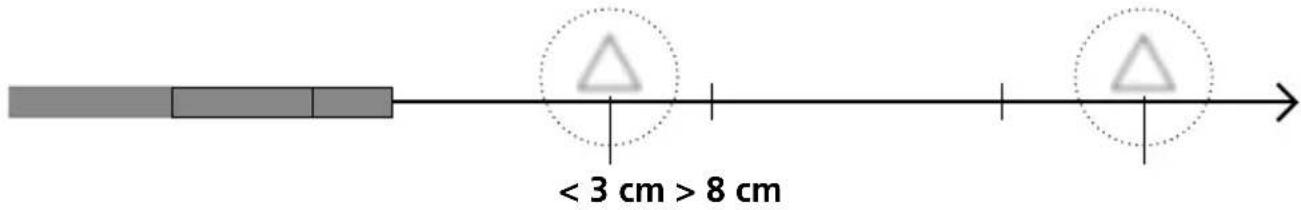

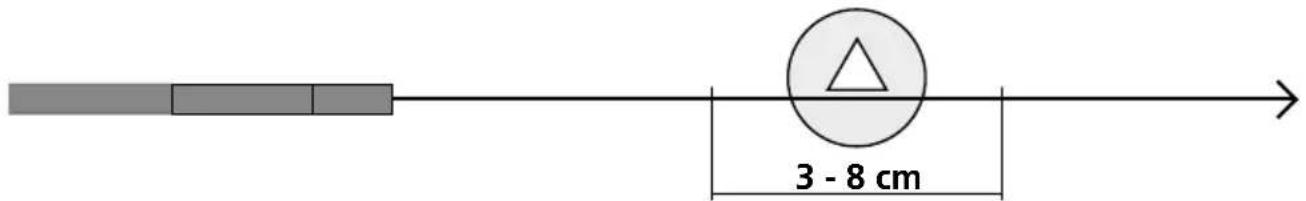

1 Syväterävyysalue

InspectorCamera Mini ottaa tarkkoja kuvia 3 - 8 cm etäisyydeltä kamerapään edestä.

Kaukana tarkennusalueen ulkopuolella olevat kohteet saattavat näkyä epätarkkoina.

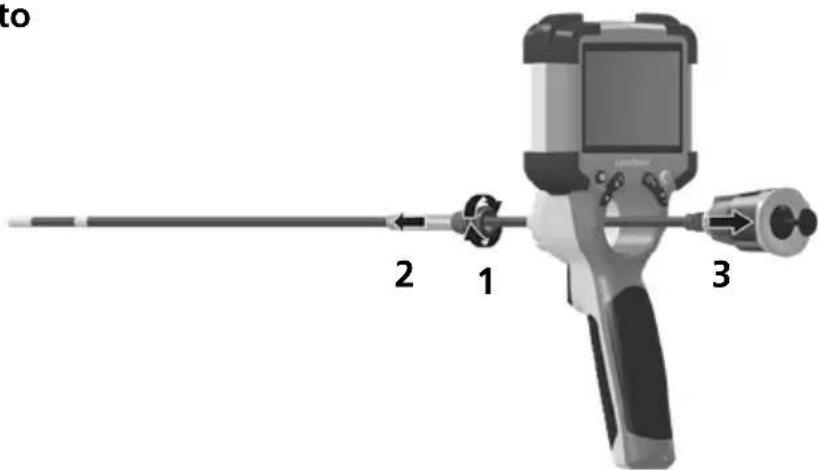

2 Kamerayksikön vaihto

Ohjeet huoltoa ja hoitoa varten

Puhdista kaikki osat nihkeällä kankaalla. Älä käytä pesu- tai hankausaineita äläkä liuottimia. Säilytä laite puhtaassa ja kuivassa paikassa.

Tekniset tiedot		Oikeus teknisiin muutoksiin pidätetään. 24W43
Kamerapään halkaisija 6 mm
Suojausluokka kameran anturi IP 68 (Syvyys 1 m, 60 min)
LED-valaisimien lukumäärä 8
Kameran tarkkuus 1280 x 720 pikseliä
Näkökenttä (FOV) 80°
Syväterävyys (DOF) 3 ... 8 cm
Anturin halkaisija 5,5 mm
Anturin pituus 1,5 m
Pituus Kamerapää 20 mm
Anturin pienin taivutussäde 75 mm
Ominaisuudet	Kestää dieseliä, bensiiniä, moottoriöljyä, AdBlue®-valmistetta, etyylialkoholia, suolavettä (suolapitoisuus 28%)
Käyttöympäristö	0°C ... 45°C, Ilmankosteus maks. 80% RH, ei kondensoituva, Asennuskorkeus maks. 2000 m merenpinnasta
Varastointiolosuhteet -10°C ... 60°C, Ilmankosteus maks. 80% RH, ei kondensoituva
Paino 175 g
Mitat (L x K x S) 1580 mm x 42 mm x 42 mm

EU- ja UK-määräykset ja hävittäminen

Laite täyttää kaikki EU:n alueella ja UK:ssa tapahtuvaa vapaata tavaranvaihtoa koskevat standardit. Tämä tuote, lisävarusteet ja pakkaukset mukaan lukien, on sähkölaite, joka eurooppaöaisten ja UK:n sähkö- ja elektroniikkaromua, akkuja ja pakkauksia koskevien direktiivien mukaisesti on kierrätettävä ympäristöystävällisellä tavalla arvokkaiden raaka-aineiden talteenottamiseksi. Sähkölaitteet ja pakkaukset eivät ole sekajätettä. Saat kierrättämistä koskevia lisätietoja paikkakuntasi ympäristökeskuksesta. Noudata keräyspisteen antamia hävittämis- ja turvallisuusohjeita.

Lisätietoja, turvallisuus- yms. ohjeita:

3 Kaameramooduli lukustus
