Type de produit	Caméra d'inspection
Marque	Laserliner
Modèle	InspectorCamera Mini
Diamètre de la tête de caméra	6 mm
Type de protection de la sonde	IP68 (profondeur de plongée 1 m, 60 min)
Nombre d'ampoules LED	8
Résolution de la caméra	1280 x 720 pixels
Champ de vision (FOV)	80°
Profondeur de champ (DOF)	3 à 8 cm
Diamètre de la sonde	5,5 mm
Longueur de la sonde	1,5 m
Longueur de la tête de caméra	20 mm
Rayon de courbure minimal de la sonde	75 mm
Résistance aux liquides	Gazole, essence, huile moteur, AdBlue®, éthanol, eau salée (28%)
Conditions de travail	0°C à 45°C, humidité relative max. 80% (non condensante)
Conditions de stockage	-10°C à 60°C, humidité relative max. 80% (non condensante)
Poids	175 g
Dimensions (hors sonde)	1580 mm x 42 mm x 42 mm (emballage ou boîtier ?)
Alimentation	Via l'unité de base Videolnspector (non fournie)
Compatibilité	Unité de base Videolnspector de Laserliner
Entretien et nettoyage	Nettoyer avec un chiffon légèrement humide, éviter produits agressifs et solvants. Stocker dans un endroit sec et propre.
Sécurité	Ne pas utiliser pour examens médicaux. Éviter contact avec produits chimiques, tension électrique, pièces brûlantes ou en mouvement. Ne pas modifier l'appareil.

FOIRE AUX QUESTIONS - InspectorCamera Mini Laserliner

Quel est le diamètre de la tête de caméra ?

Le diamètre de la tête de caméra est de 6 mm, ce qui permet d'accéder à des espaces très étroits.

Quelle est la résolution de la caméra ?

La caméra offre une résolution de 1280 x 720 pixels pour des images nettes.

La caméra est-elle étanche ?

Oui, la sonde de la caméra est protégée selon IP68, ce qui permet une immersion jusqu'à 1 mètre de profondeur pendant 60 minutes.

Quelle est la profondeur de champ ?

La profondeur de champ est comprise entre 3 et 8 cm devant la tête de la caméra. Les objets au-delà peuvent apparaître flous.

Comment nettoyer la caméra ?

Nettoyez la caméra avec un chiffon légèrement humide. Évitez les produits de nettoyage agressifs, les récurants ou les solvants.

À quelles températures peut-elle fonctionner ?

La caméra fonctionne de 0°C à 45°C avec une humidité relative max. de 80% (non condensante).

Est-elle résistante aux produits chimiques ?

Oui, elle résiste au gazole, à l'essence, à l'huile moteur, à l'AdBlue®, à l'éthanol et à l'eau salée (teneur en sel de 28%).

Quelle est la longueur du câble de la sonde ?

La longueur de la sonde est de 1,5 mètres.

Puis-je utiliser cette caméra pour des examens médicaux ?

Non, il est strictement interdit d'utiliser l'InspectorCamera Mini pour des examens médicaux ou sur des personnes.

Comment remplacer l'unité de caméra ?

L'unité de caméra est amovible : déverrouillez le verrouillage situé sur le boîtier et retirez la sonde. Référez-vous à la notice pour les détails de remplacement.

MODE D'EMPLOI InspectorCamera Mini Laserliner

Lisez entièrement le mode d'emploi, le carnet ci-joint « Remarques supplémentaires et concernant la garantie » et les renseignements et consignes présentés sur le lien Internet précisé à la fin de ces instructions. Suivez les instructions mentionnées ici. Conservez ces informations et les donner à la personne à laquelle vous remettez le dispositif laser.

Utilisation conforme

La InspectorCamera Mini est une unité de caméra destinée au raccordement à l'unité de base Videolnspector. Associée à l'unité de base, elle permet de transmettre des images vidéo en couleur à l'écran d'affichage ACL afin de contrôler des endroits difficiles d'accès, p. ex. dans les cavités, les puits, la maçonnerie ou dans les véhicules.

Consignes de sécurité générales

• Utiliser uniquement l'instrument pour l'emploi prévu dans le cadre des spécifications.
• Le produit et ses accessoires ne sont pas des jouets. Les ranger hors de portée des enfants.
• Il est possible que la tête de la caméra chauffe beaucoup pendant le fonctionnement ce qui peut entraîner des endommagements des objets sensibles inspectés.
• Il est interdit de modifier la construction de l'instrument.
• Ne pas soumettre l'appareil à une charge mécanique, à des températures considérables ni à des vibrations importantes.
• Ne plus utiliser l'appareil lorsqu'une ou lorsque plusieurs fonctions ne fonctionne(nt) plus ou en cas de dommages du boîtier ou des lignes de raccordement ou lorsque la charge de la pile de l'unité de base est faible.
• La tête de la caméra ne résiste pas aux acides ni au feu.
• Il est indispensable de faire attention à ce que le InspectorCamera Mini n'entre pas en contact avec des produits chimiques, du tension électrique ou encore des pièces brûlantes ou en mouvement. Cela peut endommager l'appareil et provoquer de graves blessures chez l'utilisateur.
• Afin de garantir la classe de protection IP 68, plonger le câble de la caméra dans un liquide en veillant à laisser un espace sans contact avec le liquide de 10 cm entre le haut du câble et le boîtier de l'unité de base
• Il est interdit d'utiliser le InspectorCamera Mini pour des examens médicaux/effectués sur des personnes.
• Prière de tenir compte des mesures de sécurité de l'administration locale et/ou nationale relative à l'utilisation correcte de l'appareil.
• L'appareil ne convient pas à la mesure à proximité d'une tension dangereuse. C'est pourquoi, il faut toujours faire attention à l'absence de tension des pièces conductrices en cas de mesures à proximité d'installations électriques. Garantir l'absence de tension et l'impossibilité de toute remise sous tension en prenant les mesures nécessaires.

Consignes de sécurité

Utilisation avec des rayonnements optiques artificiels (OStrV - décret de protection du travail relatif aux rayonnements optiques artificiels)

Orifice de sortie de la DEL

• L'appareil fonctionne avec des DEL du groupe de risques RG 0 (groupe libre, pas de risque) conformément aux normes en vigueur pour la sécurité photobiologique (EN 62471:2008-09 et suiv. / CEI/TR 62471:2006-07 et suiv.) dans leurs versions actuelles.
• L'émission accessible des DEL est inoffensive pour l'œil humain et la peau de l'homme en cas d'utilisation conforme à la destination prévue et dans des conditions raisonnablement prévisibles.

Consignes de sécurité

Comportement à adopter lors de rayonnements électromagnétiques

• L'appareil de mesure respecte les prescriptions et les valeurs limites de compatibilité électromagnétique conformément à la directive CEM 2014/30/UE.
• Il faut tenir compte des restrictions des activités par ex. dans les hôpitaux, les avions, les stations-services ou à proximité de personnes portant un stimulateur cardiaque. Les appareils électroniques peuvent être la source ou faire l'objet de risques ou de perturbations.

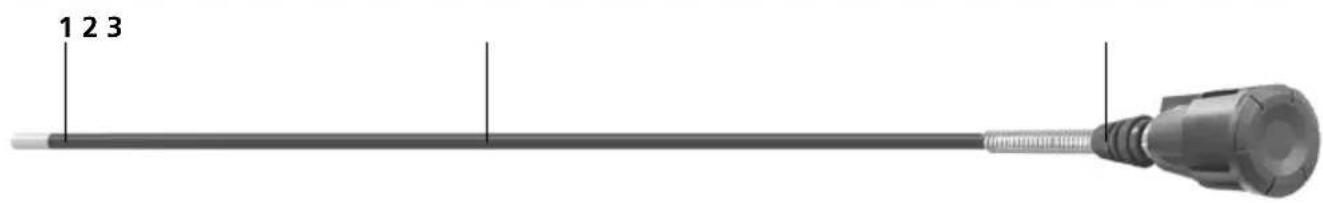

1 Tête de caméra

3 Verrouillage de l'unité de caméra

2 Sonde de la caméra

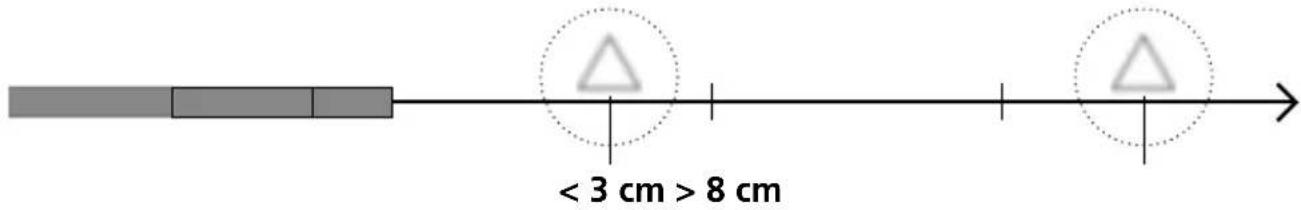

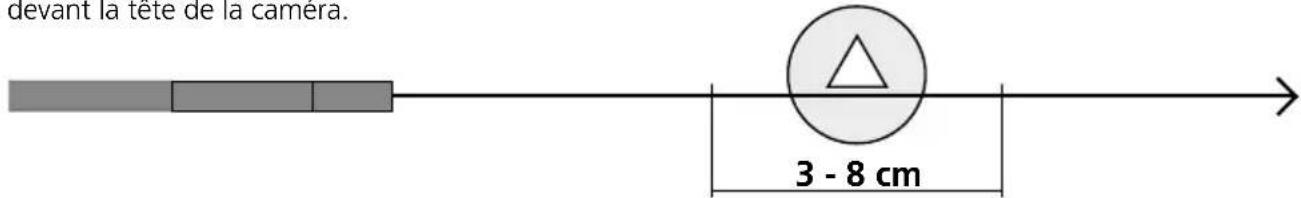

1 Zone de la profondeur du champ

La caméra de la InspectorCamera Mini fournit des images nettes à une distance comprise entre 3 et 8 cm devant la tête de la caméra.

Les objets situés bien au-delà de la zone de mise au point peuvent apparaître en flou.

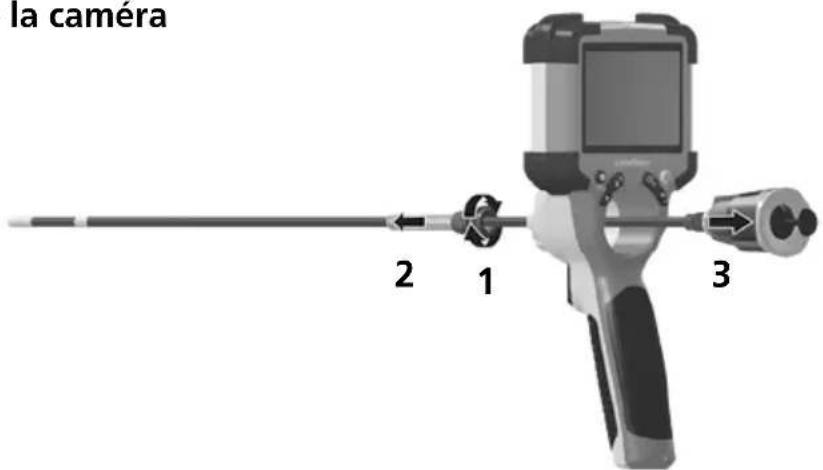

2 Remplacer l'unité de la caméra

Remarques concernant la maintenance et l'entretien

Nettoyer tous les composants avec un chiffon légèrement humide et éviter d'utiliser des produits de nettoyage, des produits à récurer ou des solvants. Stocker l'appareil à un endroit sec et propre.

Donnés techniques Sous réserve de modifications techniques. 24W43
Diamètre de la tête de caméra 6 mm
Type de protection de la sonde de la caméra	IP 68 (Profondeur de plongée 1 m, 60 min)
Nombre d'ampoules LED 8
Résolution de la caméra 1280 x 720 pixels
Champ de vision (FOV) 80°
Profondeur de champ (DOF) 3 ... 8 cm
Diamètre de la sonde 5,5 mm
Longueur de la sonde 1,5 m
Longueur tête de la caméra 20 mm
Rayon de courbure min. de la sonde	75 mm
Caractéristiques	Elle résiste au gazole, à l'essence, à l'huile moteur, à AdBlue®, à l'éthanol, à l'eau salée (teneur en sel de 28 %)
Conditions de travail	0°C ... 45°C, Humidité relative de l'air max. 80% RH, non condensante, Altitude de travail max. de 2000 m au-dessus du niveau moyen de la mer
Conditions de stockage	-10°C ... 60°C, Humidité relative de l'air max. 80% RH, non condensante
Poids 175 g
Dimensions (L x H x P) 1580 mm x	42 mm x 42 mm

Réglementations UE et GB et élimination des déchets

L'appareil est conforme à toutes les normes nécessaires pour la libre circulation des marchandises dans l'Union européenne et au Royaume-Uni.

Ce produit, y compris les accessoires et l'emballage, est un appareil électrique qui doit faire l'objet d'un recyclage respectueux de l'environnement conformément aux directives européennes et du Royaume-Uni sur les anciens appareils électriques et électroniques, les piles et les emballages afin de récupérer les matières premières précieuses. Ne pas jeter les appareils électriques et l'emballage avec les ordures ménagères. Veuillez vous renseigner auprès de votre commune sur les points de collecte appropriés et tenez compte des consignes de sécurité et de mise au rebut respectives des points de collecte.

Autres remarques complémentaires et consignes de sécurité sur https://packd.li/ll/asg/in

!

À DÉPOSER EN MAGASIN

À DÉPOSER EN DÉCHÉTERIE

Points de collecte sur www.quefairedemesdechets.fr Privilégiez la réparation ou le don de votre appareil !

Umarex GmbH & Co. KG

-Laserliner-

Gut Nierhof 2

59757 Arnsberg, Germany
