HD FlexCamera - Caméra d'inspection Laserliner - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caméra d'inspection
Marque	Laserliner
Modèle	HD FlexCamera
Diamètre de la tête de caméra	7,9 mm
Indice de protection de la sonde	IP68 (1,5 m, 60 min)
Nombre de LED	8
Résolution de la caméra	1280 x 720 pixels
Champ de vision (FOV)	80°
Profondeur de champ (DOF)	3 à 8 cm
Diamètre de la sonde	6 mm
Longueur de la sonde	1,5 m
Longueur de la tête de caméra	35 mm
Rayon de courbure minimal	75 mm
Résistance	Huile et essence
Conditions de travail	0°C à 50°C, HR max 80% sans condensation
Conditions de stockage	-10°C à 70°C, HR max 80% sans condensation
Poids	175 g
Dimensions (L x H x P)	1550 mm x 21 mm x 21 mm
Alimentation	Via l'unité de base VideoFlex HD
Utilisation conforme	Inspection d'endroits difficiles d'accès (cavités, puits, maçonnerie, véhicules)
Entretien et nettoyage	Nettoyer avec un chiffon légèrement humide, éviter solvants et produits abrasifs. Stocker au sec et propre.
Sécurité	Ne pas utiliser près de tensions dangereuses, ne pas immerger complètement (laisser 10 cm de marge), ne pas utiliser sur des humains, ne pas modifier l'appareil.
Pièces détachées et réparabilité	Accessoire pour l'unité de base VideoFlex HD. Aucune pièce détachée spécifique mentionnée.
Informations générales	Conforme aux directives UE et UK. Recycler conformément aux réglementations locales.

FOIRE AUX QUESTIONS - HD FlexCamera Laserliner

Comment utiliser la caméra HD FlexCamera avec l'unité de base VideoFlex HD ?

Branchez la fiche de la caméra dans le connecteur prévu sur l'unité de base. Allumez l'unité de base et naviguez dans le menu pour sélectionner la source camera. La caméra transmet les images en temps réel sur l'écran.

Quelle est la profondeur de champ de la caméra ?

La profondeur de champ est de 3 à 8 cm. Pour obtenir une image nette, placez la tête de la caméra à cette distance de l'objet.

Puis-je immerger complètement le câble de la caméra ?

Non, pour garantir la protection IP68, laissez un espace de 10 cm entre le haut du câble et le boîtier de l'unité de base. La profondeur maximale est de 1,5 m pendant 60 minutes.

Que faire si l'image est floue ?

Assurez-vous que la tête de la caméra est dans la zone de profondeur de champ (3 à 8 cm). Si l'objet est trop proche ou trop loin, l'image peut être floue. Ajustez la distance.

Comment entretenir la caméra ?

Nettoyez la caméra avec un chiffon légèrement humide. N'utilisez pas de solvants, de produits abrasifs ou de nettoyants agressifs. Stockez-la dans un endroit sec et propre.

Puis-je utiliser cette caméra pour inspecter des installations électriques ?

Non, l'appareil n'est pas conçu pour mesurer à proximité de tensions dangereuses. Assurez-vous que les pièces conductrices sont hors tension avant toute inspection.

Quelles sont les conditions de température pour l'utilisation ?

La caméra peut être utilisée de 0°C à 50°C avec une humidité relative maximale de 80% sans condensation.

Est-ce que la caméra peut être utilisée pour des examens médicaux ?

Non, il est interdit d'utiliser la HD FlexCamera pour des examens médicaux sur des personnes. Elle est réservée à l'inspection technique.

Comment recycler la caméra en fin de vie ?

Conformément aux directives européennes et britanniques, ne jetez pas l'appareil avec les ordures ménagères. Déposez-le dans un point de collecte approprié pour le recyclage des déchets électroniques.

Que faire si la caméra ne fonctionne pas ?

Vérifiez d'abord la connexion à l'unité de base et l'état de la batterie. Si le problème persiste, consultez la notice complète ou contactez le service après-vente. N'essayez pas de réparer vous-même.

MODE D'EMPLOI HD FlexCamera Laserliner

Lisez entièrement le mode d'emploi, le carnet ci-joint « Remarques supplémentaires et concernant la garantie » et les renseignements et consignes présentés sur le lien Internet précisé à la fin de ces instructions. Suivez les instructions mentionnées ici. Conservez ces informations et les donner à la personne à laquelle vous remettez le dispositif laser.

Utilisation conforme

La HD FlexCamera est une unité de caméra destinée au raccordement à l'unité de base VideoFlex HD. Associée à l'unité de base, elle permet de transmettre des images vidéo en couleur à l'écran d'affichage ACL afin de contrôler des endroits difficiles d'accès, p. ex. dans les cavités, les puits, la maçonnerie ou dans les véhicules.

Consignes de sécurité générales

• Utiliser uniquement l'instrument pour l'emploi prévu dans le cadre des spécifications.
• Le produit et ses accessoires ne sont pas des jouets. Les ranger hors de portée des enfants.
• Il est possible que la tête de la caméra chauffe beaucoup pendant le fonctionnement ce qui peut entraîner des endommagements des objets sensibles inspectés.
• Il est interdit de modifier la construction de l'instrument.
• Ne pas soumettre l'appareil à une charge mécanique, à des températures considérables ni à des vibrations importantes.
• Ne plus utiliser l'appareil lorsqu'une ou lorsque plusieurs fonctions ne fonctionne(nt) plus ou en cas de dommages du boîtier ou des lignes de raccordement ou lorsque la charge de la pile de l'unité de base est faible.
• La tête de la caméra ne résiste pas aux acides ni au feu.
• Il est indispensable de faire attention à ce que le HD FlexCamera n'entre pas en contact avec des produits chimiques, du tension électrique ou encore des pièces brûlantes ou en mouvement. Cela peut endommager l'appareil et provoquer de graves blessures chez l'utilisateur.
• Afin de garantir la classe de protection IP 68, plonger le câble de la caméra dans un liquide en veillant à laisser un espace sans contact avec le liquide de 10 cm entre le haut du câble et le boîtier de l'unité de base
• Il est interdit d'utiliser le HD FlexCamera pour des examens médicaux/effectués sur des personnes.
• Prière de tenir compte des mesures de sécurité de l'administration locale et/ou nationale relative à l'utilisation correcte de l'appareil.
• L'appareil ne convient pas à la mesure à proximité d'une tension dangereuse. C'est pourquoi, il faut toujours faire attention à l'absence de tension des pièces conductrices en cas de mesures à proximité d'installations électriques. Garantir l'absence de tension et l'impossibilité de toute remise sous tension en prenant les mesures nécessaires.

Consignes de sécurité

Utilisation avec des rayonnements optiques artificiels (OStrV - décret de protection du travail relatif aux rayonnements optiques artificiels)

Orifice de sortie de la DEL

• L'appareil fonctionne avec des DEL du groupe de risques RG 0 (groupe libre, pas de risque) conformément aux normes en vigueur pour la sécurité photobiologique (EN 62471:2008-09 et suiv. / CEI/TR 62471:2006-07 et suiv.) dans leurs versions actuelles.
• L'émission accessible des DEL est inoffensive pour l'œil humain et la peau de l'homme en cas d'utilisation conforme à la destination prévue et dans des conditions raisonnablement prévisibles.

Consignes de sécurité

Comportement à adopter lors de rayonnements électromagnétiques

• L'appareil de mesure respecte les prescriptions et les valeurs limites de compatibilité électromagnétique conformément à la directive CEM 2014/30/UE.
• Il faut tenir compte des restrictions des activités par ex. dans les hôpitaux, les avions, les stations-services ou à proximité de personnes portant un stimulateur cardiaque. Les appareils électroniques peuvent être la source ou faire l'objet de risques ou de perturbations.

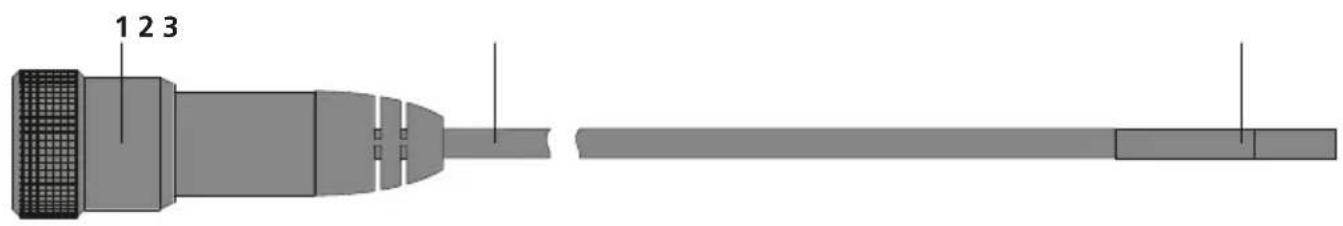

1 Branchement à l'unité de base
2 Tuyau flexible

3 Tête de caméra

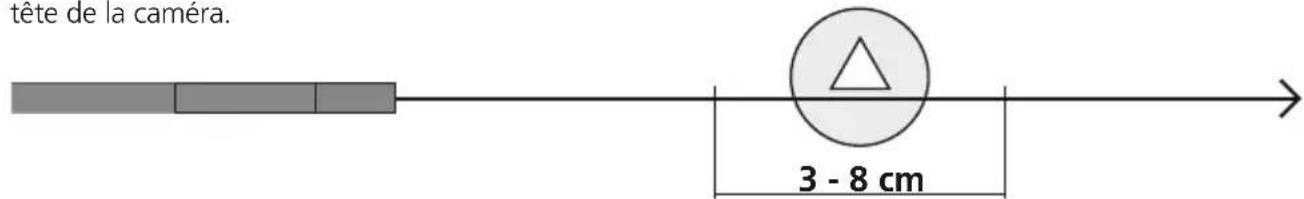

1 Zone de la profondeur du champ

La caméra de la HD FlexCamera fournit des images nettes à une distance comprise entre 3 et 8 cm devant la tête de la caméra.

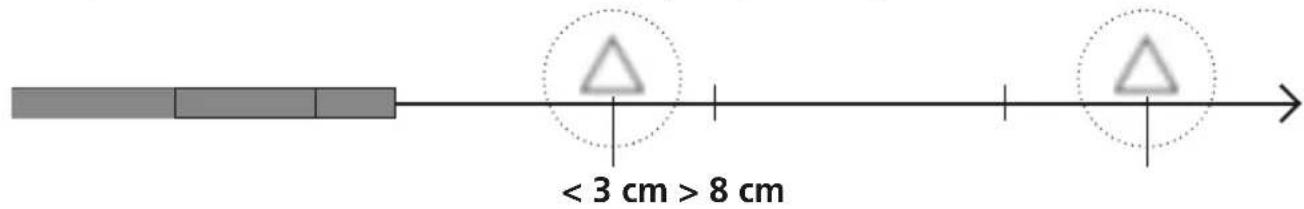

Les objets situés bien au-delà de la zone de mise au point peuvent apparaître en flou.

2 Raccord du tuyau flexible

Remarques concernant la maintenance et l'entretien

Nettoyer tous les composants avec un chiffon légèrement humide et éviter d'utiliser des produits de nettoyage, des produits à récurer ou des solvants. Stocker l'appareil à un endroit sec et propre.

Donnés techniques Sous réserve de modifications techniques. 24W02
Diamètre de la tête de caméra 7,9	mm
Type de protection de la sonde de la caméra	IP 68 (Profondeur de plongée 1,5 m, 60 min)
Nombre d'ampoules LED 8
Résolution de la caméra 1280 x 720 pixels
Champ de vision (FOV) 80°
Profondeur de champ (DOF) 3 ... 8 cm
Diamètre de la sonde 6 mm
Longueur de la sonde 1,5 m
Longueur tête de la caméra 35 mm
Rayon de courbure min. de la sonde	75 mm
Caractéristiques Résistant à l'huile et à l'essence
Conditions de travail	0°C ... 50°C, Humidité relative de l'air max. 80% RH, non condensante, Altitude de travail max. de 2000 m au-dessus du niveau moyen de la mer
Conditions de stockage	-10°C ... 70°C, Humidité relative de l'air max. 80% RH, non condensante
Poids 175 g
Dimensions (L x H x P) 1550 mm x	21 mm x 21 mm

Réglementations UE et GB et élimination des déchets

L'appareil est conforme à toutes les normes nécessaires pour la libre circulation des marchandises dans l'Union européenne et au Royaume-Uni.

Ce produit, y compris les accessoires et l'emballage, est un appareil électrique qui doit faire l'objet d'un recyclage respectueux de l'environnement conformément aux directives européennes et du Royaume-Uni sur les anciens appareils électriques et électroniques, les piles et les emballages afin de récupérer les matières premières précieuses. Ne pas jeter les appareils électriques et l'emballage avec les ordures ménagères.

Veuillez vous renseigner auprès de votre commune sur les points de collecte appropriés et tenez compte des consignes de sécurité et de mise au rebut respectives des points de collecte.

Autres remarques complémentaires et consignes de sécurité sur https://packd.li/ll/AOO/in

!

À DÉPOSER EN MAGASIN

À DÉPOSER EN DÉCHÉTERIE

Points de collecte sur www.quefairedemesdechets.fr Privilégiez la réparation ou le don de votre appareil !
