Ürün Tipi	İnceleme Kamerası
Marka	Laserliner
Model	HD FlexCamera
Kamera Kafa Çapı	7,9 mm
Prob Koruma Sınıfı	IP68 (1,5 m, 60 dakika)
LED Sayısı	8
Kamera Çözünürlüğü	1280 x 720 piksel
Görüş Alanı (FOV)	80°
Alan Derinliği (DOF)	3 ila 8 cm
Prob Çapı	6 mm
Prob Uzunluğu	1,5 m
Kamera Kafa Uzunluğu	35 mm
Minimum Bükülme Yarıçapı	75 mm
Dayanıklılık	Yağ ve Benzin
Çalışma Koşulları	0°C ile 50°C arası, maks. %80 bağıl nem, yoğuşmasız
Depolama Koşulları	-10°C ile 70°C arası, maks. %80 bağıl nem, yoğuşmasız
Ağırlık	175 g
Boyutlar (U x Y x D)	1550 mm x 21 mm x 21 mm
Güç Kaynağı	VideoFlex HD ana ünite aracılığıyla
Uygun Kullanım	Zor erişilen yerlerin incelenmesi (boşluklar, kuyular, duvarlar, araçlar)
Bakım ve Temizlik	Hafif nemli bir bezle temizleyin, solvent ve aşındırıcı ürünlerden kaçının. Kuru ve temiz bir yerde saklayın.
Güvenlik	Tehlikeli gerilimler yakınında kullanmayın, tamamen suya daldırmayın (10 cm boşluk bırakın), insanlar üzerinde kullanmayın, cihazı değiştirmeyin.
Yedek Parçalar ve Onarılabilirlik	VideoFlex HD ana ünite aksesuarı. Belirtilen özel bir yedek parça yok.
Genel Bilgiler	AB ve UK direktiflerine uygundur. Yerel düzenlemelere göre geri dönüştürün.

Sık sorulan sorular - HD FlexCamera Laserliner

HD FlexCamera kamerası VideoFlex HD ana ünite ile nasıl kullanılır?

Kameranın fişini ana ünite üzerindeki ilgili konnektöre takın. Ana üniteyi açın ve menüde gezinerek kamera kaynağını seçin. Kamera, görüntüleri ekrana gerçek zamanlı olarak iletir.

Kameranın alan derinliği nedir?

Alan derinliği 3 ila 8 cm arasındadır. Net bir görüntü elde etmek için kamera kafasını nesneden bu mesafeye yerleştirin.

Kamera kablosunu tamamen suya batırabilir miyim?

Hayır, IP68 korumasını sağlamak için kablonun üstü ile ana ünite gövdesi arasında 10 cm boşluk bırakın. Maksimum derinlik 1,5 m ve süre 60 dakikadır.

Görüntü bulanıksa ne yapmalıyım?

Kamera kafasının alan derinliği bölgesinde (3 ila 8 cm) olduğundan emin olun. Nesne çok yakın veya çok uzaksa görüntü bulanık olabilir. Mesafeyi ayarlayın.

Kamera bakımı nasıl yapılır?

Kamerayı hafif nemli bir bezle temizleyin. Solvent, aşındırıcı ürünler veya agresif temizleyiciler kullanmayın. Kuru ve temiz bir yerde saklayın.

Bu kamerayı elektrik tesisatlarını incelemek için kullanabilir miyim?

Hayır, cihaz tehlikeli gerilimler yakınında ölçüm yapmak için tasarlanmamıştır. İnceleme öncesinde iletken parçaların enerjisiz olduğundan emin olun.

Kullanım için sıcaklık koşulları nelerdir?

Kamera, maksimum %80 bağıl nemde, yoğuşmasız olarak 0°C ile 50°C arasında kullanılabilir.

Kamera tıbbi muayeneler için kullanılabilir mi?

Hayır, HD FlexCamera'nın insanlar üzerinde tıbbi muayene için kullanılması yasaktır. Sadece teknik inceleme içindir.

Kamera ömrünün sonunda nasıl geri dönüştürülür?

Avrupa ve İngiltere direktiflerine uygun olarak cihazı evsel atıklarla birlikte atmayın. Elektronik atık geri dönüşümü için uygun bir toplama noktasına bırakın.

Kamera çalışmazsa ne yapmalıyım?

Öncelikle ana üniteye bağlantıyı ve pil durumunu kontrol edin. Sorun devam ederse, kullanım kılavuzuna bakın veya satış sonrası servisle iletişime geçin. Kendi başınıza onarmaya çalışmayın.

KULLANIM KILAVUZU HD FlexCamera Laserliner

Kullanım kılavuzunu, ekinde bulunan „Garanti ve Ek Uyarılar’ defterini ve de bu kılavuzun sonunda bulunan İnternet link’i ile ulaşacağını aktüel bilgiler ve uyarları eksiksiz okuyunuz. İçinde yer alan talimatları dikkate alınız. Bu belge saklanmak zorundadır ve lazer tesisatı elden çıkarıldığında beraberinde verilmelidir.

Amacına uygun kullanım

HD FlexCamera, VideoFlex HD baz birime bağlanan bir kamera ünitesidir. Baz birimi ile birlikte boşluklar, kuyu, örme duvarlar veya ısıtma veya araç içi gibi ulaşılması zor olan yerlerin denetimi için LCD'ye renkli video resimler gönderilir.

Genel güvenlik bilgileri

– Cihazı sadece kullanım amacına uygun şekilde teknik özellikleri dahilinde kullanınız.
– Ölçüm cihazları ve aksesuarları çocuk oyuncakları değildir. Çocukların erişiminden uzak bir yerde saklayınız.
- Kamera başlığı çalışma sırasında önemli ölçüde isinabilir ve hassas inceleme nesnelerine zarar verebilir.
– Yapısal açıdan cihazın değiştirilmesi yasaktır.
- Cihazı mekanik yüklere, aşırı sıcaklıklara veya şiddetli titreşimlere maruz bırakmayınız.
- Bir veya daha fazla fonksiyon arızalandığında, muhafaza ya da bağlantı kabloları hasar gördüğünde veya ana ünitenin akü şarj seviyesi azaldığında ünite artık kullanılmamalıdır.
- Kamera başlığı asit veya ateşe dayanıklı değildir.
- HD FlexCamera'in hiç bir surette kimyasal maddeler, elektrik voltajı, hareketli veya sıcak etmemesine muhakkak dikkat edilmelidir. Aksi takdirde cihazın hasar görmesi ve aynı ciddi yaralanmalar alması söz konusu olabilir.
- IP 68 koruma sınıfını sağlamak için, kamera kablosu yalnızca ana ünitenin gövdesine 10 cm mesafeye kadar sıviya daldırılabilir
– HD FlexCamera tıbbi tetkik/muayeneler için kullanılmamalıdır.
- Cihazın uygun kullanımı ile ilgili yerel ya da ulusal geçerli güvenlik düzenlemelerini dikkate alınız.
- Cihaz tehlikeli gerilimlerin yakınında ölçümler yapmak için uygun değildir. Bu nedenle elektrikli tesislerin yakınında yapılan ölçümlerde, daima iletken bileşenlerin gerilimsiz olmasına dikkat ediniz. Bunların gerilimsiz oluşu ve korunması, uygun önlemler alınarak temin edilmelidir.

Emniyet Direktifleri

Sanal optik ışınlar ile muamele, OStrV (optik ışın yönetmeliği)

Çıkış ağzı LED

• Cihaz, geçerli ve yürürlükte olan fotobiyolojik güvenlik standardına uygun (EN-62471 2008-09 takibi / IEC/TR 62471, 2006-07 takibi) RG 0 (serbest gurup, risk yok) risk gurubuna ait LED'ler ile çalışıyor.
• LED'lerin erişilebilir ışınları amacına uygun kullanımlarda ve mantıklı şekilde öngörülebilir şartlarda insan gözüne ve insan cildine zararsızdır.

Emniyet Direktifleri

Elektromanyetik ışınlar ile muamele

• Cihaz, elektromanyetik uyumluluğa Piyasaya Arzına İlişkin 2014/30/AB (EMC) sayılı direktifinde belirtilen, elektromanyetik uyumluluğa dair yönetmeliklere ve sınır değerlerine uygundur.
• Mekansal kullanım kısıtlamalarının, örn. hastanelerde, uçaklarda, benzin istasyonlarında veya kalp pili taşıyan insanların yakınında, dikkate alınması gerekmektedir. Elektronik cihazların ve elektronik cihazlardan dolayı bunların tehlikeli boyutta etkilenmeleri veya arızalanmaları mümkündür.

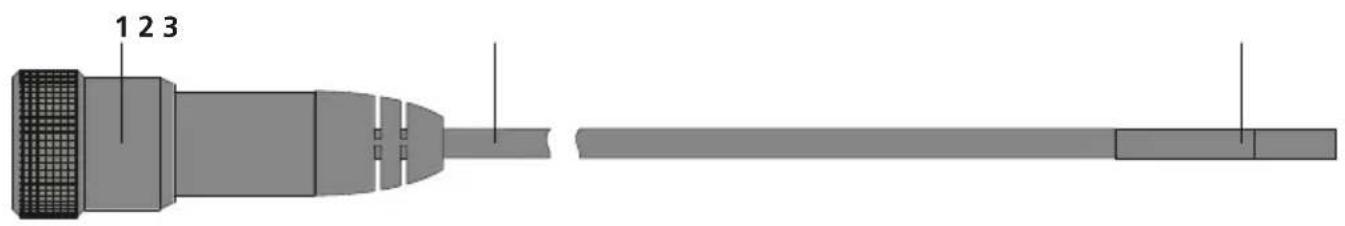

1 Baz birim bağlantısı

2 Fleks hortum

3 Kamera kafası

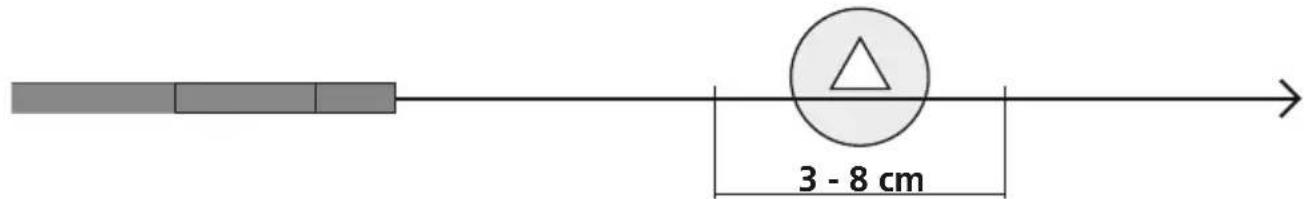

1 Keskinlik derinliği alanı

HD FlexCamera'ün kamerası, kamera kafasının 3 - 8 cm önündeki alanda keskin resimler verir.

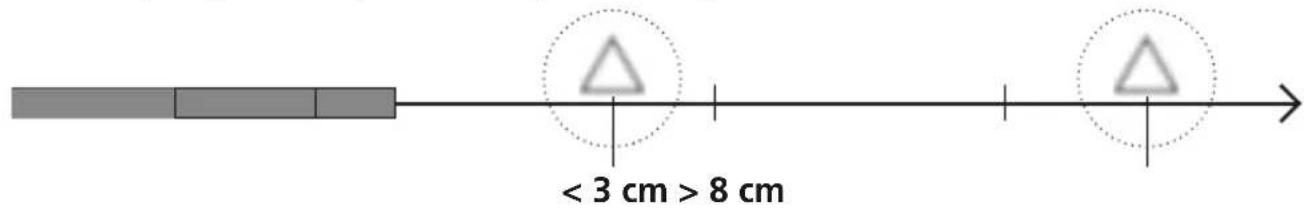

Odak aralığının çok fazla dışında kalan objeler bulanık görünebilirler.

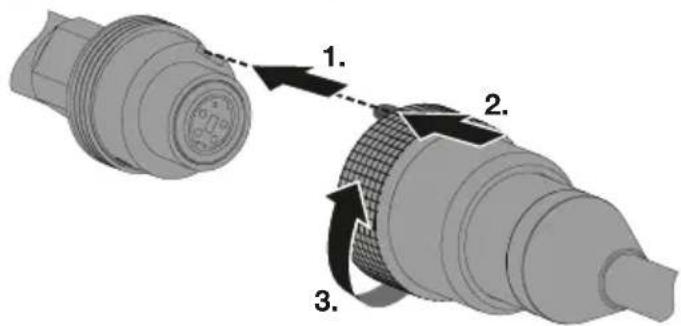

2 Fleks hortum bağlantısı

Bakıma koruma işlemlerine ilişkin bilgiler

Tüm bileşenleri hafifçe nemlendirilmiş bir bez ile temizleyin ve temizlik, ovalama ve çözücü maddelerinin kullanımından kaçının. Cihazı temiz ve kuru bir yerde saklayınız.

Teknik özellikler Teknik değişiklik yapma hakkı saklıdır. 24W02
Kamera başlığı çapı 7,9 mm
Kamera sondası koruma türü IP 68	(Daldırma Derinliği 1,5 m, 60 dak.)
LED ampul sayısı 8
Kamera çözünürlüğü 1280 x 720 pixel
Görüntü alanı (FOV) 80°
Netlik derinliği (DOF) 3 ... 8 cm
Sonda çapı 6 mm
Sonda uzunluğu 1,5 m
Uzunluğu Kamera kafası 35 mm
Sonda min. eğim çapı 75 mm
Özellikleri Yağa ve benzine dayanıklı
Çalıştırma şartları	0°C ... 50°C, Hava nemi maks. 80% rH, yoğuşmasız, Çalışma yükseklik maks. 2000 m normal sıfır üzeri
Saklama koşulları -10°C ... 70°C, Hava nemi maks. 80% rH, yoğuşmasız
Ağırlık 175 g
Ebatlar (G x Y x D)	1550 mm x 21 mm x 21 mm

AB ve UK Düzenlemeleri ve Atık Arıtma

Bu cihaz, AB ve UK dahilindeki serbest mal ticareti için geçerli olan tüm gerekli standartların istemlerini yerine getirmektedir.

Bu ürün, ekipmanları ve ambalajı da dahil, değerli hammaddelerin geri kazanılması için atık elektrikli ve elektronik ekipmanlar, piller ve ambalajlarla ilgili Avrupa ve BK yönetmeliklerine uygun olarak çevreye zarar vermeyecek şekilde geri dönüştürülmesi gereken elektrikli bir cihazdır. Elektronik cihazlar ve ambalaj evsel atık mahiyetinde değildir. Lütfen belediyenizden ilgili atık bertaraf kurumları hakkında bilgi alınız ve atık toplama yerlerinin ilgili bertaraf ve emniyet uyarılarını dikkate alınız.

Diğer emniyet uyarıları ve ek direktifler için:
