HD FlexCamera - Inspektsioonikaamera Laserliner - Tasuta kasutusjuhend

Toote tüüp	Kontrollkaamera
Mark	Laserliner
Mudel	HD FlexCamera
Kaamera pea läbimõõt	7,9 mm
Sondi kaitseaste	IP68 (1,5 m, 60 min)
LED-ide arv	8
Kaamera eraldusvõime	1280 x 720 pikslit
Vaateväli (FOV)	80°
Teravussügavus (DOF)	3 kuni 8 cm
Sondi läbimõõt	6 mm
Sondi pikkus	1,5 m
Kaamera pea pikkus	35 mm
Minimaalne painderaadius	75 mm
Vastupidavus	Õli ja bensiin
Töötingimused	0°C kuni 50°C, õhuniiskus max 80% kondensatsioonita
Hoiutingimused	-10°C kuni 70°C, õhuniiskus max 80% kondensatsioonita
Kaal	175 g
Mõõtmed (P x K x S)	1550 mm x 21 mm x 21 mm
Toiteallikas	VideoFlex HD põhiseadme kaudu
Nõuetekohane kasutamine	Raskesti ligipääsetavate kohtade (õõnsused, kaevud, müüritis, sõidukid) kontrollimine
Hooldus ja puhastamine	Puhastada kergelt niiske lapiga, vältida lahusteid ja abrasiivseid aineid. Hoida kuivas ja puhtas kohas.
Ohutus	Mitte kasutada ohtlike pingete läheduses, mitte täielikult vee alla uputada (jätta 10 cm varu), mitte kasutada inimestel, mitte muuta seadet.
Varuosad ja remonditavus	VideoFlex HD põhiseadme tarvik. Konkreetseid varuosi pole mainitud.
Üldine teave	Vastab EL ja Ühendkuningriigi direktiividele. Ringlussevõtt vastavalt kohalikele eeskirjadele.

Korduma kippuvad küsimused - HD FlexCamera Laserliner

Kuidas kasutada HD FlexCamera kaamerat koos VideoFlex HD põhiseadmega?

Ühendage kaamera pistik põhiseadmel olevasse pistikusse. Lülitage põhiseade sisse ja navigeerige menüüs, et valida kaamera allikas. Kaamera edastab reaalajas pildi ekraanile.

Mis on kaamera teravussügavus?

Teravussügavus on 3 kuni 8 cm. Selge pildi saamiseks asetage kaamera pea sellesse vahemikku objektist.

Kas ma saan kaamera kaabli täielikult vee alla uputada?

Ei, et tagada kaitse IP68, jätke kaabli ülaosa ja põhiseadme korpuse vahele 10 cm vahe. Maksimaalne sügavus on 1,5 m kuni 60 minutit.

Mida teha, kui pilt on udune?

Veenduge, et kaamera pea on teravussügavuspiirkonnas (3 kuni 8 cm). Kui objekt on liiga lähedal või kaugel, võib pilt olla udune. Reguleerige kaugust.

Kuidas kaamerat hooldada?

Puhastage kaamerat kergelt niiske lapiga. Ärge kasutage lahusteid, abrasiivseid tooteid ega tugevaid puhastusvahendeid. Hoidke seda kuivas ja puhtas kohas.

Kas ma saan seda kaamerat kasutada elektriseadmete kontrollimiseks?

Ei, seade pole ette nähtud ohtlike pingete läheduses mõõtmiseks. Veenduge, et juhtivad osad on enne kontrolli pingestatud.

Millised on temperatuuritingimused kasutamisel?

Kaamerat saab kasutada temperatuuril 0°C kuni 50°C, maksimaalse suhtelise õhuniiskusega 80% kondensatsioonita.

Kas kaamerat saab kasutada meditsiiniliseks kontrolliks?

Ei, HD FlexCamera kasutamine inimeste meditsiiniliseks kontrolliks on keelatud. See on mõeldud tehniliseks kontrolliks.

Kuidas kaamerat eluea lõpul ringlusse võtta?

Vastavalt Euroopa ja Ühendkuningriigi direktiividele ärge visake seadet olmejäätmete hulka. Viige see sobivasse kogumispunkti elektroonikajäätmete ringlussevõtuks.

Mida teha, kui kaamera ei tööta?

Kontrollige esmalt põhiseadmega ühendust ja aku olekut. Kui probleem püsib, vaadake täielikku juhendit või võtke ühendust müügijärgse teenindusega. Ärge proovige ise parandada.

KASUTUSJUHEND HD FlexCamera Laserliner

Lugege käsitsusjuhend, kaasasolev vihik „Garantii- ja lisajuhised“ ja aktuaalne informatsioon ning juhised käesoleva juhendi löpus esitatud interneti-lingil täielikult läbi. Järgige neis sisalduvaid juhiseid. Käesolev dokument tuleb alles hoida ja laserseadise edasiandmisel kaasa anda.

Sihtotstarbeline kasutamine

HD FlexCamera puhul on tegemist kaameramooduliga VideoFlex HD baasmooduli külge ühendamiseks. Koos baasmooduliga edastatakse raskesti ligipääsetavatest kohtadest nagu nt öönesruumidest, šahtidest, müüridest või sõidukitest LCD-le värvilisi videopilte.

Üldised ohutusjuhised

• Kasutage seadet eranditult spetsifikatsioonide piires vastavalt selle kasutusotstarbele.
• Möõteseadmete ja tarvikute puhul pole tegemist lastele mõeldud mänguasjadega. Hoidke lastele kättesaamatult.
• Kaamerapea võib käituse ajal tugevalt kuumeneda ja kahjustada tundlikke kontrollobjekte.
• Seadme ehitust ei tohi muuta.
• Ärge laske seadmele möjuda mehaanilist koormust, ülikõrgeid temperatuure ega tugevat vibratsiooni.
• Seadet ei tohi enam kasutada, kui tekib ühe või mitme funktsiooni tõrge, samuti korpuse või ühendusjuhtmete kahjustuste korral või kui baasmooduli aku laetustase on nõrk.
• Kaamerapea ei ole happe- ja tulekindel.
• Te peate jälgima, et HD FlexCamera ei satuks kontakti kemikaalidega, pinge, liikuvate või kuumade esemetega. See võib viia seadme kahjustusteni ja ka kasutaja vigastusteni.
• Kaamera kaablit tohib kaitseklassi IP 68 tagamiseks sukeldada ainult kuni 10 cm kauguseni baasmooduli korpusest
  – HD FlexCamera ei tohi kasutada meditsiinilisteks uuringuteks/inimuuringuteks.
• Palun järgige kohalike ja riiklike ametite ohutusmeetmeid seadme asjatundliku kasutuse kohta.
• Seade ei sobi mõõtmiste teostamiseks ohtliku pinge läheduses. Pöörake seetõttu elektriliste seadmete läheduses mõõtmisi teostades alati tähelepanu juhtivate osade pingevabadusele. Pingevabadus ja taassisselülitamise vastane kaitse peab olema sobivate meetmetega tagatud.

Ohutusjuhised

Ümberkäimine tehisliku optilise kiirgusega (Saksa OStrV)

LEDi väljumisava

• Seade töötab riskigrupi RG 0 (vaba grupp, risk puudub) LEDidega vastavalt fotobioloogilisele ohutusele (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) nende aktuaalsetes väljaannetes.
• LEDide ligipääsetav kiirgus on sihtotstarbekohasel kasutusel ja möistlikult ettenähtavatel tingimustel inimsilmale ning inimnahale ohutu.

Ohutusjuhised

Elektromagnetilise kiirgusega ümber käimine

• Möõteseade vastab elektromagnetilise ühilduvuse eeskirjadele ja piirvärtustele vastavalt EMC-määrusele 2014/30/EL.
• Järgida tuleb kohalikke käituspiiranguid, näiteks haiglates, lennujaamades, tanklates või südamerütmuritega inimeste läheduses. Valitseb ohtliku mõjutamise või häirimise võimalus elektrooniliste seadmete poolt ja kaudu.

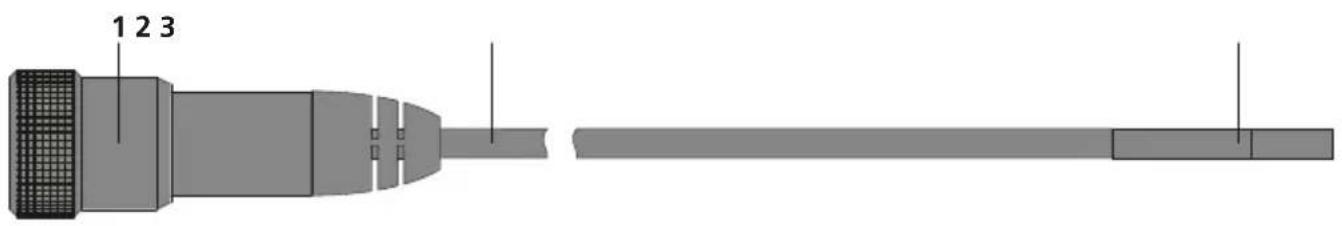

1 Baasmooduli ühendamine
2 Flex-juhe

3 Kaamerapea

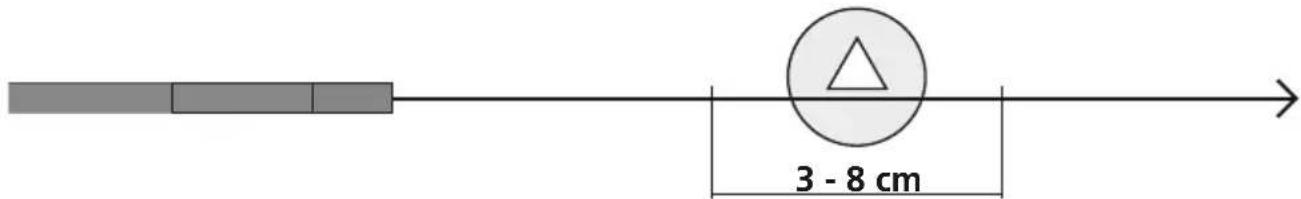

1 Teravussügavuse piirkond

HD FlexCamera annab teravaid pilte kaamerapea ees 3–8 cm alal.

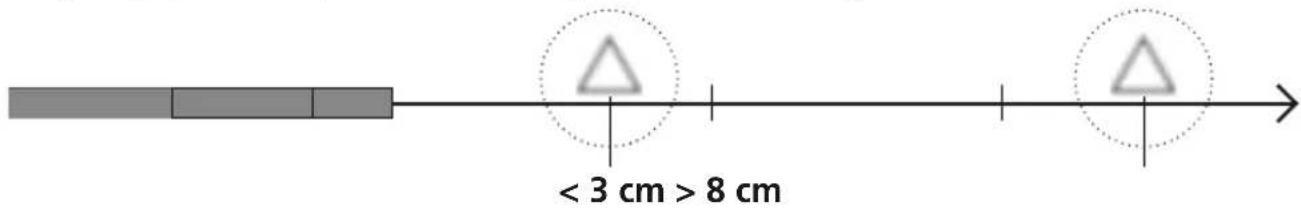

Kaugel väljaspool fookuspiirkonda asuvad objektid võivad näida hägused.

2 Flex-juhtmega ühendus

Juhised hoolduse ja hoolitsuse kohta

Puhastage kõik komponendid kergelt niisutatud lapiga ja vältige puhastus-, küürimisvahendite ning lahustite kasutamist. Ladustage seadet puhtas, kuivas kohas.

Tehnilised andmed		Õigus tehnilisteks muudatusteks reserveeritud. 24W02
Kaamerapea läbimõõt 7,9 mm
Kaamerasondi kaitseaste IP 68 (Sukeldussügavus 1,5 m, 60 min.)
LED-valgustite arv 8
Kaamera resolutsioon 1280 x 720	pikslit
Vaateväli (FOV) 80°
Teravussügavus (DOF) 3 ... 8 cm
Sondi läbimõõt 6 mm
Sondi pikkus 1,5 m
Pikkus Kaamerapea 35 mm
Sondi min painderaadius 75 mm
Omadused Vastupidav õli ja bensii	hi suhtes
Töötingimused	0°C ... 50°C, Ōhuniiskus max 80% rH, mittekondenseeruv,Töökõrgus max 2000 m üle NN (normaalnull)
Ladustamistingimused -10°C ... 70°C, Ōhuniiskus max 80% rH, mittekondenseeruv
Kaal 175 g
Mõõtmed (L x K x S) 1550 mm x 21 mm x 21 mm

ELi ja UK nõuded ja utiliseerimine

Seade täidab kõik nõutavad normid vabaks kaubavahetuseks ELi ja UK piires.

See toode, kaasa arvatud tarvikud ja pakend, on elektriseade, mis tuleb väärtuslike toorainete tagasisaamiseks suunata vastavalt Euroopa ja UK kasutatud elektri- ja elektroonikaseadmete, akude ja pakendite direktiividele keskkonnasõbralikku taaskasutusse. Elektriseadmed ja pakend ei kuulu olmeprügi hulka. Palun võtke ühendust oma asukohajärgse omavalitsusega, et saada teavet sobivate jäätmejaamade kohta ning järgige vastavaid jäätmekäitlus- ja ohutusjuhiseid kogumispunktides.
