HD FlexCamera - κάμερα επιθεώρησης Laserliner - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Κάμερα επιθεώρησης
Μάρκα	Laserliner
Μοντέλο	HD FlexCamera
Διάμετρος κεφαλής κάμερας	7,9 mm
Δείκτης προστασίας ανιχνευτή	IP68 (1,5 m, 60 λεπτά)
Αριθμός LED	8
Ανάλυση κάμερας	1280 x 720 pixel
Οπτικό πεδίο (FOV)	80°
Βάθος πεδίου (DOF)	3 έως 8 cm
Διάμετρος ανιχνευτή	6 mm
Μήκος ανιχνευτή	1,5 m
Μήκος κεφαλής κάμερας	35 mm
Ελάχιστη ακτίνα κάμψης	75 mm
Αντοχή	Λάδι και βενζίνη
Συνθήκες λειτουργίας	0°C έως 50°C, μέγιστη σχετική υγρασία 80% χωρίς συμπύκνωση
Συνθήκες αποθήκευσης	-10°C έως 70°C, μέγιστη σχετική υγρασία 80% χωρίς συμπύκνωση
Βάρος	175 g
Διαστάσεις (Μ x Υ x Β)	1550 mm x 21 mm x 21 mm
Τροφοδοσία	Μέσω της βασικής μονάδας VideoFlex HD
Σύμφωνη χρήση	Επιθεώρηση δυσπρόσιτων σημείων (κοιλότητες, φρεάτια, τοιχοποιία, οχήματα)
Συντήρηση και καθαρισμός	Καθαρίστε με ένα ελαφρώς υγρό πανί, αποφύγετε διαλύτες και λειαντικά προϊόντα. Αποθηκεύστε σε ξηρό και καθαρό μέρος.
Ασφάλεια	Μην χρησιμοποιείτε κοντά σε επικίνδυνες τάσεις, μην βυθίζετε πλήρως (αφήστε περιθώριο 10 cm), μην χρησιμοποιείτε σε ανθρώπους, μην τροποποιείτε τη συσκευή.
Ανταλλακτικά και επισκευασιμότητα	Αξεσουάρ για τη βασική μονάδα VideoFlex HD. Δεν αναφέρονται συγκεκριμένα ανταλλακτικά.
Γενικές πληροφορίες	Σύμφωνο με τις οδηγίες ΕΕ και ΗΒ. Ανακυκλώστε σύμφωνα με τους τοπικούς κανονισμούς.

Συχνές ερωτήσεις - HD FlexCamera Laserliner

Πώς να χρησιμοποιήσετε την κάμερα HD FlexCamera με τη βασική μονάδα VideoFlex HD;

Συνδέστε το βύσμα της κάμερας στην προβλεπόμενη υποδοχή της βασικής μονάδας. Ενεργοποιήστε τη βασική μονάδα και περιηγηθείτε στο μενού για να επιλέξετε την πηγή κάμερας. Η κάμερα μεταδίδει εικόνες σε πραγματικό χρόνο στην οθόνη.

Ποιο είναι το βάθος πεδίου της κάμερας;

Το βάθος πεδίου είναι από 3 έως 8 cm. Για να έχετε καθαρή εικόνα, τοποθετήστε την κεφαλή της κάμερας σε αυτή την απόσταση από το αντικείμενο.

Μπορώ να βυθίσω πλήρως το καλώδιο της κάμερας;

Όχι, για να διασφαλιστεί η προστασία IP68, αφήστε ένα κενό 10 cm μεταξύ του άνω άκρου του καλωδίου και του περιβλήματος της βασικής μονάδας. Το μέγιστο βάθος είναι 1,5 m για 60 λεπτά.

Τι να κάνω αν η εικόνα είναι θολή;

Βεβαιωθείτε ότι η κεφαλή της κάμερας βρίσκεται εντός της ζώνης βάθους πεδίου (3 έως 8 cm). Αν το αντικείμενο είναι πολύ κοντά ή πολύ μακριά, η εικόνα μπορεί να είναι θολή. Προσαρμόστε την απόσταση.

Πώς να συντηρήσω την κάμερα;

Καθαρίστε την κάμερα με ένα ελαφρώς υγρό πανί. Μην χρησιμοποιείτε διαλύτες, λειαντικά προϊόντα ή επιθετικά καθαριστικά. Αποθηκεύστε σε ξηρό και καθαρό μέρος.

Μπορώ να χρησιμοποιήσω αυτή την κάμερα για επιθεώρηση ηλεκτρικών εγκαταστάσεων;

Όχι, η συσκευή δεν είναι σχεδιασμένη για μέτρηση κοντά σε επικίνδυνες τάσεις. Βεβαιωθείτε ότι τα αγώγιμα μέρη είναι εκτός τάσης πριν από οποιαδήποτε επιθεώρηση.

Ποιες είναι οι συνθήκες θερμοκρασίας για τη χρήση;

Η κάμερα μπορεί να χρησιμοποιηθεί από 0°C έως 50°C με μέγιστη σχετική υγρασία 80% χωρίς συμπύκνωση.

Μπορεί η κάμερα να χρησιμοποιηθεί για ιατρικές εξετάσεις;

Όχι, απαγορεύεται η χρήση της HD FlexCamera για ιατρικές εξετάσεις σε ανθρώπους. Προορίζεται μόνο για τεχνική επιθεώρηση.

Πώς να ανακυκλώσω την κάμερα στο τέλος ζωής της;

Σύμφωνα με τις ευρωπαϊκές και βρετανικές οδηγίες, μην πετάτε τη συσκευή με τα οικιακά απορρίμματα. Τοποθετήστε την σε κατάλληλο σημείο συλλογής για ανακύκλωση ηλεκτρονικών αποβλήτων.

Τι να κάνω αν η κάμερα δεν λειτουργεί;

Ελέγξτε πρώτα τη σύνδεση με τη βασική μονάδα και την κατάσταση της μπαταρίας. Εάν το πρόβλημα επιμένει, συμβουλευτείτε το πλήρες εγχειρίδιο ή επικοινωνήστε με την εξυπηρέτηση πελατών. Μην επιχειρήσετε να επισκευάσετε μόνοι σας.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ HD FlexCamera Laserliner

Διαβάστε προσεκτικά τις οδηγίες χρήσης, το συνημμένο τεύχος „Εγγύηση και πρόσθετες υποδείξεις“ καθώς και τις τρέχουσες πληροφορίες και υποδείξεις στον σύνδεσμο διαδικτύου στο τέλος αυτών των οδηγιών. Τηρείτε τις αναφερόμενες οδηγίες. Αυτές οι οδηγίες θα πρέπει να φυλάσσονται και να παραδίδονται μαζί με τη συσκευή λέίζερ στον επόμενο χρήστη.

Ενδεδειγμένη χρήση

Η HD FlexCamera είναι μία μονάδα κάμερας για σύνδεση στη βασική μονάδα VideoFlex HD. Μαζί με τη βασική μονάδα μεταδίδει έγχρωμες εικόνες βίντεο στην οθόνη LCD για τον έλεγχο δύσκολα προσβάσιμων σημείων όπως π.χ. σε κοιλότητες, φρεάτια, τοιχοποιίες ή μέσα σε οχήματα.

Γενικές υποδείξεις ασφαλείας

• Χρησιμοποιείτε τη συσκευή αποκλειστικά σύμφωνα με τον σκοπό χρήσης εντός των προδιαγραφών.
• Οι συσκευές και ο εξοπλισμός δεν είναι παιχνίδι. Να φυλάσσεται μακριά από παιδιά.
• Η κεφαλή κάμερας μέτρησης μπορεί κατά τη λειτουργία να υπερθερμανθεί και να οδηγήσει σε ζημιές των ευαίσθητων φακών επιθεώρησης.
• Δεν επιτρέπεται η κατασκευαστική τροποποίηση της συσκευής.
• Μην εκθέτετε τη συσκευή σε μηχανική καταπόνηση, πολύ υψηλές θερμοκρασίες ή έντονους κραδασμούς.
• Η συσκευή δεν επιτρέπεται να χρησιμοποιείται πλέον, εφόσον υπάρξει βλάβη σε μία ή περισσότερες λειτουργίες καθώς και σε ζημιά του περιβλήματος ή των καλωδίων σύνδεσης ή η φόρτιση μπαταρίας της βασικής μονάδας είναι αδύναμη.
• H κεφαλή της κάμερας δεν είναι ανθεκτική στα οξέα ούτε άφλεκτη.
• Πρέπει να δοθεί οπωσδήποτε προσοχή, ώστε η συσκευή HD FlexCamera να μην έρθει σε επαφή με χημικές ουσίες, δυναμικό, κινούμενα ή ζεστά αντικείμενα. Σε αντίθετη περίπτωση μπορεί να υποστεί ζημιά η συσκευή ή και να τραυματιστεί βαριά ο χειριστής.
• Για να διασφαλίζεται η κατηγορία προστασίας ΙΡ 68, το καλώδιο κάμερας επιτρέπεται να βυθίζεται μόνο μέχρι απόσταση 10 cm από το περίβλημα της βασικής μονάδας
• Η συσκευή HD FlexCamera δεν επιτρέπεται να χρησιμοποιηθεί για ιατρικές εξετάσεις/εξετάσεις ατόμων.
• Τηρείτε τα μέτρα ασφαλείας τοπικών και εθνικών αρχών για την ενδεδειγμένη χρήση της συσκευής.
• Η συσκευή δεν προβλέπεται για μετρήσεις κοντά σε επικίνδυνες τάσεις. Για αυτό όταν κάνετε μετρήσεις κοντά σε ηλεκτρικές εγκαταστάσεις προσέχετε, ώστε να μην υπάρχουν στον περιβάλλοντα χώρο αγώγιμα μέρη υπό τάση. Η απουσία τάσης και η ασφάλεια έναντι επανενεργοποίησης πρέπει να εξασφαλίζεται με τη λήψη κατάλληλων μέτρων.

Υποδείξεις ασφαλείας

Αντιμετώπιση της τεχνητής, οπτικής ακτινοβολίας OStrV

'Ανοιγμα εξόδου LED

• Η συσκευή λειτουργεί με LED της ομάδας κινδύνου RG 0 (ελεύθερη ομάδα, χωρίς κίνδυνο) σύμφωνα με τα ισχύοντα πρότυπα για φωτοβιολογική ασφάλεια (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) στις εκάστοτε ισχύουσες εκδόσεις.
• Η συνήθης ακτινοβολία των LED είναι ακίνδυνη για το ανθρώπινο μάτι και το ανθρώπινο δέρμα εφόσον χρησιμοποιείται σωστά και υπό ελεγχόμενες συνθήκες.

Laserliner

Υποδείξεις ασφαλείας

Αντιμετώπιση της ηλεκτρομαγνητικής ακτινοβολίας

• Η συσκευή μέτρησης τηρεί τις προδιαγραφές και οριακές τιμές περί ηλεκτρομαγνητικής συμβατότητας σύμφωνα με την Οδηγία EMC-2014/30/ΕΕ.
• Θα πρέπει να δίνεται προσοχή στους κατά τόπους περιορισμούς της λειτουργίας των συσκευών π.χ. σε νοσοκομεία ή αεροπλάνα., σε πρατήρια καυσίμων, ή κοντά σε άτομα με βηματοδότη. Υπάρχει πιθανότητα εμφάνισης βλαβών ή αρνητικής επίδρασης από και μέσω ηλεκτρονικών συσκευών.

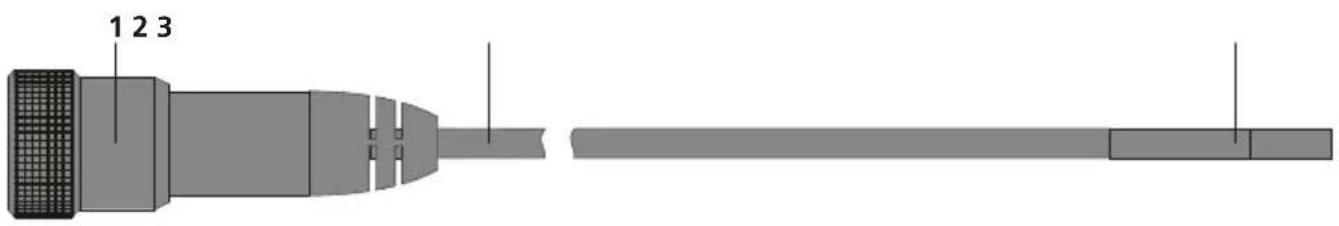

1 Σύνδεση βασικής μονάδας

2 Εύκαμπτος σωλήνας

3 Κεφαλή κάμερας

1 Περιοχή βάθους ευκρίνειας

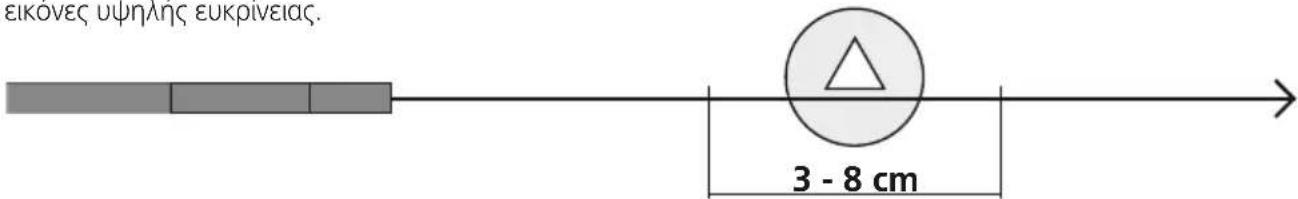

Η κάμερα της HD FlexCamera καταγράφει στην περιοχή από 3 - 8 cm μπροστά από την κεφαλή της κάμερας εικόνες υψηλής ευκρίνειας.

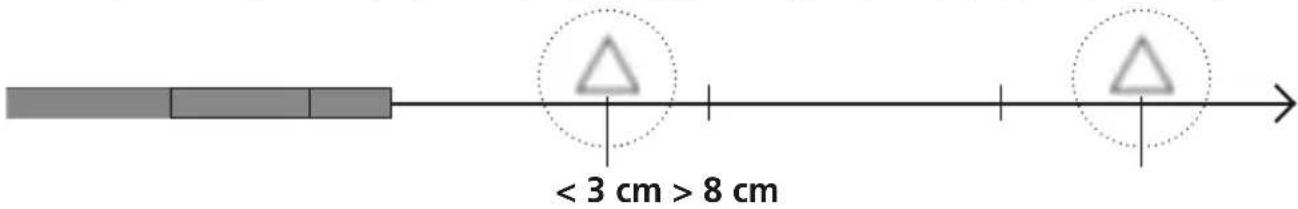

Τα αντικείμενα που βρίσκονται μακριά εκτός της περιοχής εστίασης μπορεί να μην εμφανίζονται καθαρά.

2 Σύνδεση εύκαμπτου σωλήνα

Οδηγίες σχετικά με τη συντήρηση και φροντίδα

Καθαρίζετε όλα τα στοιχεία με ένα ελαφρώς υγρό πανί και αποφεύγετε τη χρήση δραστικών καθαριστικών και διαλυτικών μέσων. Αποθηκεύετε τη συσκευή σε έναν καθαρό, ξηρό χώρο.

Τεχνικά χαρακτηριστικά		Με επιφύλαξη τεχνικών αλλαγών. 24W02
Διάμετρος κεφαλής κάμερας 7,9 mm
Είδος προστασίας αισθητήρα κάμερας	IP 68 (Βάθος κατάδυσης 1,5 m, 60 λεπτά)
Αριθμός λαμπτήρων LED 8
Ευκρίνεια κάμερας 1280 x 720 pixel
Οπτικό πεδίο (FOV) 80°
Υψηλή ευκρίνεια (DOF) 3 ... 8 cm
Διάμετρος αισθητήρα 6 mm
Μήκος αισθητήρα 1,5 m
Μήκος Κεφαλή κάμερας 35 mm
Ελάχιστη ακτίνα καμπυλότητας αισθητήρα	75 mm
Χαρακτηριστικά Ανθεκτικό σε πετρέλαιο και βενζίνη
Συνθήκες εργασίας	0°C ... 50°C, Υγρασία αέρα μέγ. 80% rH, χωρίς συμπύκνωση, Ύψος εργασίας μέγ. 2000 m πάνω από το μέσο επίπεδο της θάλασσας
Συνθήκες αποθήκευσης -10°C ... 70°C, Υγρασία αέρα μέγ. 80% rH, χωρίς συμπύκνωση
Βάρος 175 g
Διαστάσεις (Π x Y x B) 1550 mm x 2	1 mm x 21 mm

Κανονισμοί ΕΕ και ΗΒ και απόρριψη

Η συσκευή πληροί όλα τα αναγκαία πρότυπα για την ελεύθερη κυκλοφορία προϊόντων εντός της ΕΕ και του ΗΒ. Αυτό το προϊόν, μαζί με τα αξεσουάρ και τη συσκευασία, είναι μια ηλεκτρική συσκευή που πρέπει, σύμφωνα με τις ευρωπαϊκές οδηγίες και τις οδηγίες του ΗΒ για ηλεκτρικές και ηλεκτρονικές συσκευές στο τέλος του κύκλου ζωής τους, για τις μπαταρίες και τις συσκευές, να προσάγονται σε ανακύκλωση, για να ανακτώνται πολύτιμες πρώτες ύλες. Οι ηλεκτρικές συσκευές και η συσκευασία δεν αποτελούν συνήθη οικιακά απορρίμματα. Παρακαλούμε ενημερωθείτε για τις κατάλληλες εγκαταστάσεις απόρριψης στην τοπική σας κοινότητα και προσέξτε τις οδηγίες απόρριψης και ασφαλείας στους τόπους διάθεσης.
