HD FlexCamera - Telecamera di ispezione Laserliner - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Telecamera di ispezione
Marca	Laserliner
Modello	HD FlexCamera
Diametro della testa della telecamera	7,9 mm
Grado di protezione della sonda	IP68 (1,5 m, 60 min)
Numero di LED	8
Risoluzione della telecamera	1280 x 720 pixel
Campo visivo (FOV)	80°
Profondità di campo (DOF)	3 a 8 cm
Diametro della sonda	6 mm
Lunghezza della sonda	1,5 m
Lunghezza della testa della telecamera	35 mm
Raggio di curvatura minimo	75 mm
Resistenza	Olio e benzina
Condizioni di lavoro	Da 0°C a 50°C, U.R. max 80% senza condensa
Condizioni di stoccaggio	Da -10°C a 70°C, U.R. max 80% senza condensa
Peso	175 g
Dimensioni (L x A x P)	1550 mm x 21 mm x 21 mm
Alimentazione	Tramite l'unità base VideoFlex HD
Utilizzo conforme	Ispezione di luoghi difficili da raggiungere (cavità, pozzi, murature, veicoli)
Manutenzione e pulizia	Pulire con un panno leggermente umido, evitare solventi e prodotti abrasivi. Conservare in luogo asciutto e pulito.
Sicurezza	Non utilizzare in prossimità di tensioni pericolose, non immergere completamente (lasciare 10 cm di margine), non utilizzare su esseri umani, non modificare l'apparecchio.
Ricambi e riparabilità	Accessorio per l'unità base VideoFlex HD. Nessun ricambio specifico menzionato.
Informazioni generali	Conforme alle direttive UE e UK. Riciclare secondo le normative locali.

Domande frequenti - HD FlexCamera Laserliner

Come utilizzare la telecamera HD FlexCamera con l'unità base VideoFlex HD?

Collegare la spina della telecamera nel connettore previsto sull'unità base. Accendere l'unità base e navigare nel menu per selezionare la sorgente telecamera. La telecamera trasmette le immagini in tempo reale sullo schermo.

Qual è la profondità di campo della telecamera?

La profondità di campo è di 3 a 8 cm. Per ottenere un'immagine nitida, posizionare la testa della telecamera a questa distanza dall'oggetto.

Posso immergere completamente il cavo della telecamera?

No, per garantire la protezione IP68, lasciare uno spazio di 10 cm tra la parte superiore del cavo e l'alloggiamento dell'unità base. La profondità massima è di 1,5 m per 60 minuti.

Cosa fare se l'immagine è sfocata?

Assicurarsi che la testa della telecamera si trovi nella zona di profondità di campo (3 a 8 cm). Se l'oggetto è troppo vicino o troppo lontano, l'immagine potrebbe essere sfocata. Regolare la distanza.

Come si mantiene la telecamera?

Pulire la telecamera con un panno leggermente umido. Non utilizzare solventi, prodotti abrasivi o detergenti aggressivi. Conservarla in un luogo asciutto e pulito.

Posso utilizzare questa telecamera per ispezionare impianti elettrici?

No, l'apparecchio non è progettato per misurare in prossimità di tensioni pericolose. Assicurarsi che le parti conduttrici siano fuori tensione prima di qualsiasi ispezione.

Quali sono le condizioni di temperatura per l'utilizzo?

La telecamera può essere utilizzata da 0°C a 50°C con un'umidità relativa massima del 80% senza condensa.

La telecamera può essere utilizzata per esami medici?

No, è vietato utilizzare la HD FlexCamera per esami medici su persone. È riservata all'ispezione tecnica.

Come riciclare la telecamera a fine vita?

Conformemente alle direttive europee e britanniche, non smaltire l'apparecchio con i rifiuti domestici. Depositarlo in un punto di raccolta appropriato per il riciclaggio dei rifiuti elettronici.

Cosa fare se la telecamera non funziona?

Verificare prima il collegamento all'unità base e lo stato della batteria. Se il problema persiste, consultare il manuale completo o contattare il servizio post-vendita. Non tentare di riparare da soli.

MANUALE UTENTE HD FlexCamera Laserliner

Leggere attentamente le istruzioni per l'uso, l'opuscolo allegato "Ulteriori informazioni e indicazioni garanzia", nonché le informazioni e le indicazioni più recenti raggiungibili con il link riportato al termine di queste istruzioni. Questo documento deve essere conservato e fornito insieme all'apparecchio laser in caso questo venga inoltrato a terzi.

Uso previsto

La HD FlexCamera è un'unità obiettivo da collegare all'unità base VideoFlex HD. Abbinata all'unità base invia immagini video a colori allo schermo LCD per controllare punti difficilmente accessibili, per esempio cavità, sotterranei, muri o autoveicoli.

Indicazioni generali di sicurezza

• Utilizzare l'apparecchio esclusivamente in conformità con gli scopi previsti e nei limiti delle specificazioni.
• Il prodotto e gli accessori non sono giocattoli. Conservare lontano dalla portata di bambini.
• La testina di ripresa può riscaldarsi intensamente durante il funzionamento e danneggiare oggetti sensibili sottoposti a ispezione.
• La struttura dell'apparecchio non deve essere modificata.
• Non sottoporre l'apparecchio a carichi meccanici, elevate temperature o forti vibrazioni.
• L'apparecchio non deve più essere utilizzato nel caso in cui una o più funzioni cessino di funzionare, l'involucro o i cavi di collegamento siano danneggiati o la carica della batteria dell'unità base sia basso.
• La testina di ripresa non resiste agli acidi o al fuoco.
• La HD FlexCamera non deve venire mai a contatto con sostanze chimiche, tensione ed oggetti mobili o ad alta temperatura. Ciò potrebbe danneggiare l'apparecchio e causare anche gravi lesioni dell'utente.
• Per garantire la classe di protezione IP 68, il cavo della telecamera può essere immerso solo fino a 10 cm dall'alloggiamento dell'unità base
• La HD FlexCamera non deve essere utilizzata per analisi mediche o indagini eseguite su persone.
• Attenersi alle misure di sicurezza stabilite dagli enti locali e nazionali relative al corretto utilizzo dell'apparecchio.
• L'apparecchio non è adatto a misurazioni nelle vicinanze di tensioni pericolose. Pertanto, per eseguire misurazioni nelle vicinanze di impianti elettrici, assicurarsi sempre che gli elementi conduttivi non siano sotto tensione. Garantire l'assenza di tensione e la protezione da riattivazione prendendo dei provvedimenti adeguati.

Indicazioni di sicurezza

Utilizzo con radiazioni ottiche artificiali secondo l'ordinanza tedesca OStrV.

Apertura di uscita LED

• L'apparecchio funziona con LED appartenenti al gruppo di rischio RG 0 (gruppo esente, nessun rischio) ai sensi delle norme vigenti per la sicurezza fotobiologica (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) nelle sue attuali versioni.
• Se si rispetta la destinazione d'uso dei LED e un uso in condizioni ragionevolmente prevedibili, la loro radiazione sensibile non è pericolosa per l'occhio e la pelle dell'uomo.

Indicazioni di sicurezza

Lavorare in presenza di radiazione elettromagnetica

• L'apparecchio rispetta le norme e i valori limite per la compatibilità elettromagnetica ai sensi della direttiva EMC 2014/30/UE.
• Rispettare le restrizioni locali all'uso, ad es. in ospedali, a bordo di aerei, in stazioni di servizio o nelle vicinanze di persone portatrici di pacemaker. Presenza di un influsso pericoloso o di un disturbo degli e da parte degli apparecchi elettronici.

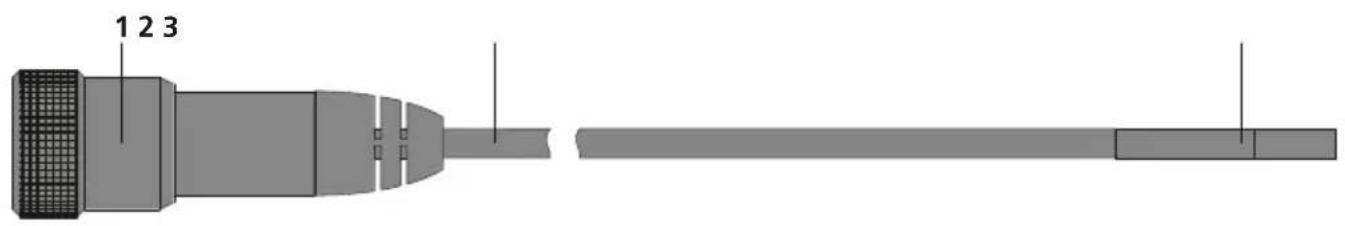

1 Collegamento con l'unità base

2 Tubo flessibile

3 Testa della telecamera

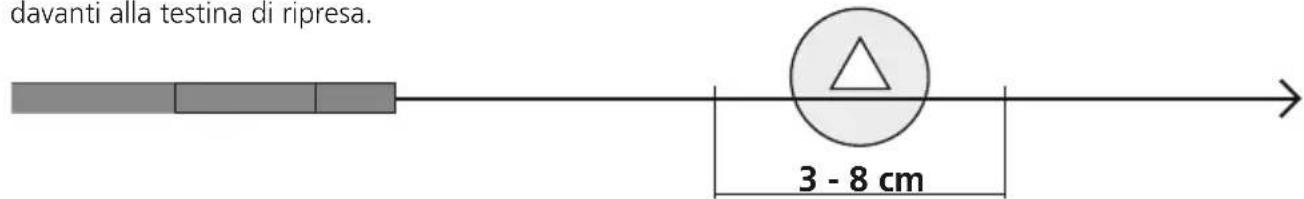

1 Profondità di campo

La telecamera del HD FlexCamera fornisce immagini nitide registrate in un campo tra 3 e 8 cm davanti alla testina di ripresa.

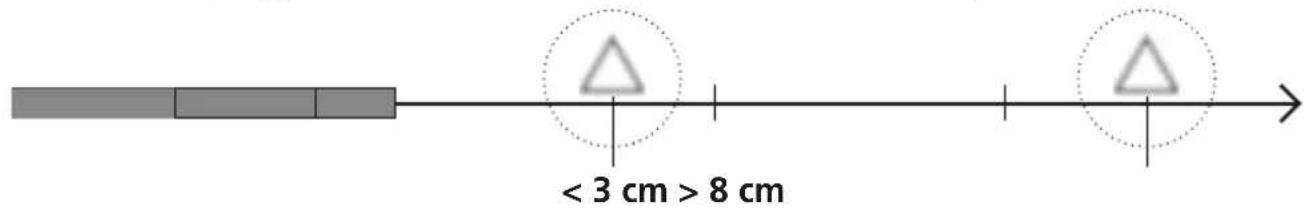

Le immagini degli oggetti molto al di fuori da questa zona di messa a fuoco possono essere sfocate.

2 Connettore tubo flessibile

Indicazioni per la manutenzione e la cura

Pulire tutti i componenti con un panno leggermente inumidito ed evitare l'impiego di prodotti detergenti, abrasivi e solventi. Immagazzinare l'apparecchio in un luogo pulito e asciutto.

Diametro testa della telecamera 7,9 mm
Grado di protezione sonda fotocamera	IP 68 (profondità d'immersione 1,5 m, 60 min.)
Numero di lampadine LED 8
Risoluzione telecamera 1280 x 720 pixel
Campo visivo (FOV) 80°
Profondità di campo (DOF) 3 ... 8 cm
Diametro sonda 6 mm
Lunghezza sonda 1,5 m
Lunghezza Testina di ripresa 35 mm
Raggio di curvatura min. 75 mm
Caratteristiche Resistente a olio e benzina
Condizioni di lavoro	0°C ... 50°C, Umidità dell'aria max. 80% rH, non condensante, Altezza di lavoro max. 2000 m sopra il livello del mare (zero normale)
Condizioni di stoccaggio -10°C ...	70°C, Umidità dell'aria max. 80% rH, non condensante
Peso 175 g
Dimensioni (L x A x P) 1550 mm x	21 mm x 21 mm

Disposizioni valide in UE e Regno unito e smaltimento

L'apparecchio soddisfa tutte le norme necessarie per la libera circolazione di merci all'interno dell'UE e del Regno unito.

Questo prodotto, accessori e imballaggio inclusi, è un apparecchio elettrico che deve essere riciclato nel rispetto dell'ambiente secondo le direttive europee e del Regno Unito in materia di rifiuti di apparecchiature elettriche ed elettroniche, batterie e imballaggi così da recuperare preziose materie prime. Gli apparecchi elettrici e i materiali di imballaggio non devono essere gettati nei rifiuti domestici. Informatevi presso il vostro comune sui centri di raccolta autorizzati allo smaltimento e osservare le relative avvertenze per lo smaltimento e la sicurezza nei centri di recupero.

Per ulteriori informazioni e indicazioni di sicurezza: https://packd.li/ll/AOO/in

!

Verifica le disposizioni del tuo Cumune.
