HD FlexCamera - інспекційна камера Laserliner - Безкоштовний посібник користувача

Тип продукту	Інспекційна камера
Бренд	Laserliner
Модель	HD FlexCamera
Діаметр головки камери	7,9 мм
Ступінь захисту зонда	IP68 (1,5 м, 60 хв)
Кількість світлодіодів	8
Роздільна здатність камери	1280 x 720 пікселів
Поле зору (FOV)	80°
Глибина різкості (DOF)	3 до 8 см
Діаметр зонда	6 мм
Довжина зонда	1,5 м
Довжина головки камери	35 мм
Мінімальний радіус вигину	75 мм
Стійкість	Олія та бензин
Умови роботи	0°C до 50°C, макс. відносна вологість 80% без конденсації
Умови зберігання	-10°C до 70°C, макс. відносна вологість 80% без конденсації
Вага	175 г
Розміри (Д x В x Ш)	1550 мм x 21 мм x 21 мм
Живлення	Через базовий блок VideoFlex HD
Відповідне використання	Інспекція важкодоступних місць (порожнини, колодязі, кам'яна кладка, транспортні засоби)
Технічне обслуговування та очищення	Очищуйте злегка вологою тканиною, уникайте розчинників та абразивних засобів. Зберігайте в сухому та чистому місці.
Безпека	Не використовуйте поблизу небезпечної напруги, не занурюйте повністю (залиште 10 см запасу), не використовуйте на людях, не змінюйте пристрій.
Запасні частини та ремонтопридатність	Аксесуар для базового блоку VideoFlex HD. Специфічні запасні частини не згадуються.
Загальна інформація	Відповідає директивам ЄС та Великобританії. Утилізуйте відповідно до місцевих нормативів.

Часті запитання - HD FlexCamera Laserliner

Як використовувати камеру HD FlexCamera з базовим блоком VideoFlex HD?

Підключіть роз'єм камери до відповідного гнізда на базовому блоці. Увімкніть базовий блок та перейдіть у меню, щоб вибрати джерело камери. Камера передає зображення в реальному часі на екран.

Яка глибина різкості камери?

Глибина різкості становить 3 до 8 см. Щоб отримати чітке зображення, розташуйте головку камери на цій відстані від об'єкта.

Чи можна повністю занурити кабель камери?

Ні, для забезпечення захисту IP68, залиште проміжок 10 см між верхньою частиною кабелю та корпусом базового блоку. Максимальна глибина становить 1,5 м протягом 60 хвилин.

Що робити, якщо зображення розмите?

Переконайтеся, що головка камери знаходиться в зоні глибини різкості (3 до 8 см). Якщо об'єкт занадто близько або занадто далеко, зображення може бути розмитим. Відрегулюйте відстань.

Як доглядати за камерою?

Очищуйте камеру злегка вологою тканиною. Не використовуйте розчинники, абразивні засоби або агресивні миючі засоби. Зберігайте її в сухому та чистому місці.

Чи можна використовувати цю камеру для інспекції електричних установок?

Ні, пристрій не призначений для вимірювань поблизу небезпечної напруги. Перед будь-якою інспекцією переконайтеся, що струмопровідні частини знеструмлені.

Які температурні умови для використання?

Камеру можна використовувати від 0°C до 50°C з максимальною відносною вологістю 80% без конденсації.

Чи можна використовувати камеру для медичних обстежень?

Ні, заборонено використовувати HD FlexCamera для медичних обстежень людей. Вона призначена лише для технічної інспекції.

Як утилізувати камеру після закінчення терміну служби?

Відповідно до європейських та британських директив, не викидайте пристрій разом з побутовим сміттям. Здайте його у відповідний пункт збору для переробки електронних відходів.

Що робити, якщо камера не працює?

Спочатку перевірте з'єднання з базовим блоком та стан батареї. Якщо проблема не зникає, зверніться до повної інструкції або зв'яжіться з післяпродажним обслуговуванням. Не намагайтеся ремонтувати самостійно.

ПОСІБНИК КОРИСТУВАЧА HD FlexCamera Laserliner

Уважно прочитайте інструкцію з експлуатації та брошуру «Інформація про гарантії та додаткові відомості», яка додається, та ознайомтесь з актуальними даними та рекомендаціями за посиланням в кінці цієї інструкції. Дотримуйтесь настанов, що в них містяться. Цей документ зберігати та докладати до лазерного пристрою, віддаючи в інші руки.

Використання за призначенням

HD FlexCamera — це камера для підключення до базового блоку VideoFlex HD. За допомогою базового пристрою кольорові зображення надсилаються на РК-дисплей для інспекції важкодосяжних місць, наприклад, в порожнинах, шахтах, цегляних мурах або автомобілях.

Загальні вказівки по безпеці

— Використовуйте прилад виключно за призначеннями в межах заявлених технічних характеристик.
– Вимірювальні прилади і приладдя до них — не дитяча іграшка. Зберігати у недосяжному для дітей місці.
– Під час роботи головка камери може сильно нагріватися, а це, в свою чергу, може призвести до пошкодження чутливих об'єктів огляду.
– Забороняється змінювати конструкцію приладу.
– Не навантажуйте прилад механічно, оберігайте його від екстремальних температур або сильних вібрацій.
– Забороняється експлуатація приладу в разі відмови однієї чи кількох функцій, а також у разі пошкодження корпусу або з'єднувальних дротів, а також при низькому рівні заряду акумулятора базового блоку.
– Голівка камери не є стійкою до кислот чи вогню.
– Обов'язково забезпечити, щоб HD FlexCamera не контактував з хімікатами, напруга, рухомими чи гарячими предметами. Це може пошкодити прилад і привести до важких травм оператора.
– Для забезпечення класу захисту IP 68 кабель камери можна занурювати у рідину таким чином, щоб відстань від межі занурення до корпусу базового блоку становила не менше 10 см
– HD FlexCamera не можна використовувати для медичних досліджень/досліджень на людях.
– Дотримуйтеся норм безпеки, визначених місцевими або державними органами влади для належного користування приладом.
– Цей пристрій не придатний для вимірювання поблизу від небезпечної напруги. Тому, виконуючи вимірювання поблизу від електроустаткування, завжди переконуйтеся в тому, що струмопровідні частини не під напругою. Знеструмлення та убезпечення від повторного ввімкнення повинні бути гарантовані належними заходами.

Вказівки з техніки безпеки

Поводження з джерелами штучного оптичного випромінювання згідно з правилами техніки безпеки OStrV

СД-вихідний отвір

– В пристрої використовуються світлодіоди групи ризику RG 0 (вільна група, ризик відсутній) відповідно до чинних стандартів з фотобіологічної безпеки (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) в останній редакції.
– За умови використання за призначенням і дотримання розумних меж випромінювання світлодіодів є безпечним для очей та шкіри людини.

Вказівки з техніки безпеки

Поводження з джерелами електромагнітного випромінювання

– Вимірювальний прилад відповідає вимогам і обмеженням щодо електромагнітної сумісності згідно з директивою ЄС про електромагнітної сумісності (EMC) 2014/30/EU.
– Необхідно дотримуватися локальних експлуатаційних обмежень, наприклад, в лікарнях, літаках, на заправних станціях або поруч з людьми з електрокардіостимулятором. Існує можливість негативного впливу або порушення роботи електронних пристроїв / через електронні пристрої.

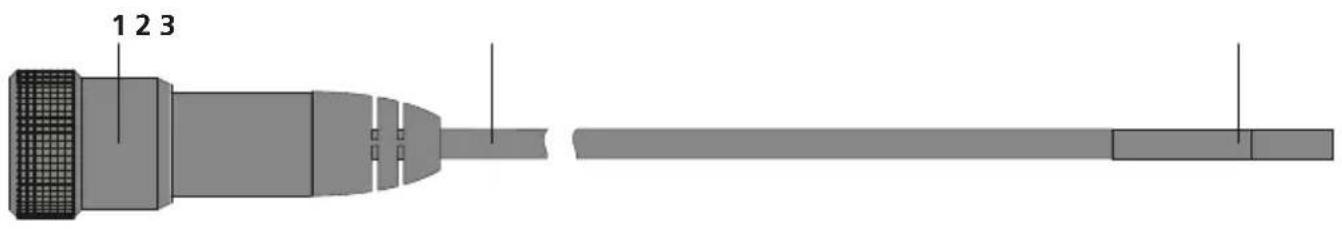

1 Під'єднання базового пристрою
2 Гнучкий зонд

3 Голівки камери

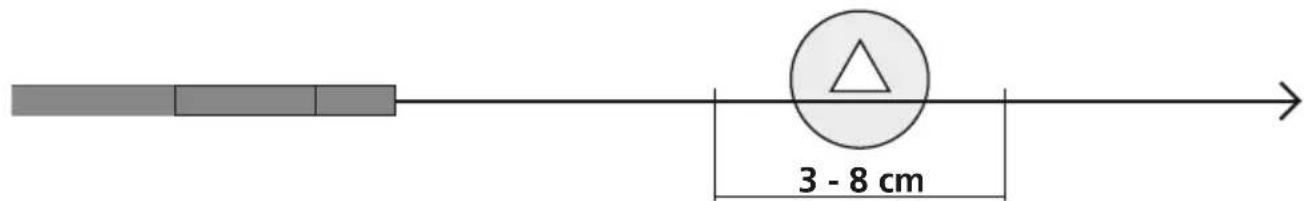

1 Глибина різко зображуваного простору

Камери HD FlexCamera дозволяє отримувати чіткі зображення на відстані 3 - 8 см від голівки камери.

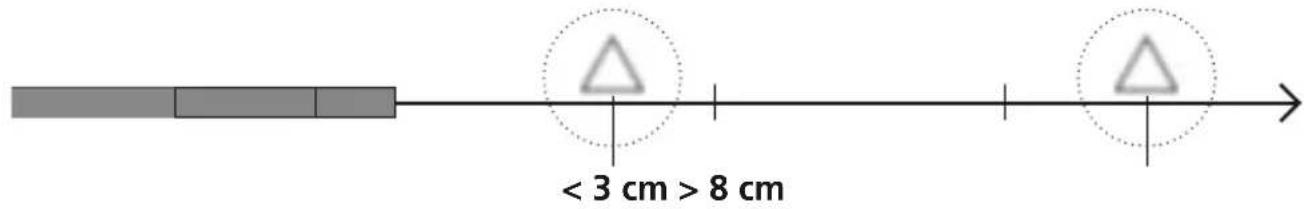

Об'єкти, що знаходяться далеко за межами діапазону фокусування, можуть виглядати нечіткими.

2 Підключення гнучкого шлангу

Інструкція з технічного обслуговування та догляду

Всі компоненти слід очищувати зволоженою тканиною, уникати застосування миючих або чистячих засобів, а також розчинників. Зберігати пристрій у чистому, сухому місці.

Технічні дані
Діаметр головки камери 7,9 мм
Клас захисту зонда камери IP 68 (Глибина занурення 1,5 м, 60 хв.)
Кількість світлодіодів 8
Роздільність камери 1280 x 720 пікселів
Поле огляду (FOV) 80°
Глибина різкості (DOF) 3 ... 8 см
Діаметр зонда 6	мм
Довжина зонда 1,5 м
Довжина Голівка камери 35 мм
Мін. радіус вигину зонда 75 мм
Особливості Стійкий до масла та бензину
Режим роботи	0°C ... 50°C, Вологість повітря max. 80% rН, без конденсації, Робоча висота макс. 2000 м над рівнем моря (нормальний нуль)
Умови зберігання -10°C ... 70°C, Вологість повітря max. 80% rН, без конденсації
Вага 175	г
Габаритні розміри (Ш x В x Г)	1550 мм x 21 мм x 21 мм

Приписи ЄС та Великобританії та утилізація

Цей пристрій відповідає всім необхідним нормам, які регламентують вільний товарообіг на території ЄС та Великої Британії.

Цей виріб, включаючи комплектуючі та упаковку, є електричним пристроєм, який згідно з директивами ЄС та Великобританії про старі електричні та електронні пристрої, елементи живлення, акумулятори та пакувальні матеріали повинен бути передано на утилізацію екологічно безпечним способом з метою отримання цінної сировини. Електроприлади і упаковку не можна утилізувати разом з побутовим сміттям. Щоб отримати інформацію про відповідні пункти утилізації, звертайтеся до свого муніципалітету і дотримуйтесь відповідних інструкцій з утилізації та техніки безпеки в пунктах збору відходів.

Детальні вказівки щодо безпеки й додаткова інформація на сайті:
