InspectorCamera XXL - інспекційна камера Laserliner - Безкоштовний посібник користувача

Тип продукту	Камера для огляду
Бренд	Laserliner
Модель	InspectorCamera XXL
Діаметр головки камери	7,9 мм
Тип захисту	IP68 (занурюваний до 1 м, 60 хв)
Кількість світлодіодів	8
Роздільна здатність камери	1280 x 720 пікселів
Поле зору (FOV)	80°
Глибина різкості (DOF)	від 3 до 8 см
Діаметр зонда	6 мм
Довжина зонда	5 м
Довжина головки камери	30 мм
Мінімальний радіус вигину	75 мм
Стійкість до рідин	Дизель, бензин, моторна олива, AdBlue, етанол, солона вода
Вага	570 г
Розміри (Д x Ш x В)	5080 мм x 42 мм x 42 мм
Умови роботи	від 0°C до 45°C, вологість макс. 80% RH, без конденсації
Умови зберігання	від -10°C до 60°C, вологість макс. 80% RH, без конденсації
Відповідне використання	Огляд порожнин, колодязів, кладки, транспортних засобів; підключення до базового блоку Videolnspector
Безпека	світлодіоди групи RG0 (без ризику); не використовувати поблизу небезпечних напруг; не піддавати впливу кислот, вогню, хімічних речовин
Обслуговування	очищати злегка вологою ганчіркою, без розчинників
Ремонтопридатність	звертатися до післяпродажної служби; запасні частини не вказані

Часті запитання - InspectorCamera XXL Laserliner

Яка роздільна здатність камери InspectorCamera XXL?

Роздільна здатність – 1280 x 720 пікселів.

Чи є зонд камери водонепроникним?

Так, він має захист IP68, може бути занурений на глибину до 1 метра на 60 хвилин.

На якій відстані камера дає чітке зображення?

Глибина різкості становить від 3 до 8 см перед головкою камери.

Чи можна використовувати InspectorCamera XXL для огляду трубопроводів, що містять рідини?

Так, зонд стійкий до дизелю, бензину, моторної оливи, AdBlue, етанолу та солоної води.

Який мінімальний радіус вигину зонда?

Мінімальний радіус вигину становить 75 мм.

Як чистити камеру?

Очищайте компоненти злегка вологою ганчіркою, без використання миючих засобів або розчинників.

Чи можна використовувати камеру для медичних оглядів?

Ні, використання для медичних оглядів або на людях заборонено.

Камера працює самостійно чи потребує базового блоку?

Вона призначена для підключення до базового блоку Videolnspector для передачі зображень на екран.

Які температурні умови для використання?

Робоча температура: від 0°C до 45°C; зберігання: від -10°C до 60°C.

Що робити у разі несправності?

Не використовуйте пристрій, якщо якась функція не працює або корпус пошкоджений, і зверніться до післяпродажної служби.

ПОСІБНИК КОРИСТУВАЧА InspectorCamera XXL Laserliner

Уважно прочитайте інструкцію з експлуатації та брошуру «Інформація про гарантії та додаткові відомості», яка додається, та ознайомтесь з актуальними даними та рекомендаціями за посиланням в кінці цієї інструкції. Дотримуйтесь настанов, що в них містяться. Цей документ зберігати та докладати до лазерного пристрою, віддаючи в інші руки.

Використання за призначенням

InspectorCamera XXL — це камера для підключення до базового блоку Videolnspector. За допомогою базового пристрою кольорові зображення надсилаються на РК-дисплей для інспекції важкодосяжних місць, наприклад, в порожнинах, шахтах, цегляних мурах або автомобілях.

Загальні вказівки по безпеці

– Використовуйте прилад виключно за призначеннями в межах заявлених технічних характеристик.
– Вимірювальні прилади і приладдя до них — не дитяча іграшка. Зберігати у недосяжному для дітей місці.
– Під час роботи головка камери може сильно нагріватися, а це, в свою чергу, може призвести до пошкодження чутливих об'єктів огляду.
– Забороняється змінювати конструкцію приладу.
– Не навантажуйте прилад механічно, оберігайте його від екстремальних температур або сильних вібрацій.
– Забороняється експлуатація приладу в разі відмови однієї чи кількох функцій, а також у разі пошкодження корпусу або з'єднувальних дротів, а також при низькому рівні заряду акумулятора базового блоку.
– Голівка камери не є стійкою до кислот чи вогню.
– Обов'язково забезпечити, щоб InspectorCamera XXL не контактував з хімікатами, напруга, рухомими чи гарячими предметами. Це може пошкодити прилад і привести до важких травм оператора.
– Для забезпечення класу захисту IP 68 кабель камери можна занурювати у рідину таким чином, щоб відстань від межі занурення до корпусу базового блоку становила не менше 10 см
– InspectorCamera XXL не можна використовувати для медичних досліджень/досліджень на людях.
– Дотримуйтеся норм безпеки, визначених місцевими або державними органами влади для належного користування приладом.
– Цей пристрій не придатний для вимірювання поблизу від небезпечної напруги. Тому, виконуючи вимірювання поблизу від електроустаткування, завжди переконуйтеся в тому, що струмопровідні частини не під напругою. Знеструмлення та убезпечення від повторного ввімкнення повинні бути гарантовані належними заходами.

Вказівки з техніки безпеки

Поводження з джерелами штучного оптичного випромінювання згідно з правилами техніки безпеки OStrV

СД-вихідний отвір

– В пристрої використовуються світлодіоди групи ризику RG 0 (вільна група, ризик відсутній) відповідно до чинних стандартів з фотобіологічної безпеки (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) в останній редакції.
– За умови використання за призначенням і дотримання розумних меж випромінювання світлодіодів є безпечним для очей та шкіри людини.

Вказівки з техніки безпеки

Поводження з джерелами електромагнітного випромінювання

– Вимірювальний прилад відповідає вимогам і обмеженням щодо електромагнітної сумісності згідно з директивою ЄС про електромагнітної сумісності (EMC) 2014/30/EU.
– Необхідно дотримуватися локальних експлуатаційних обмежень, наприклад, в лікарнях, літаках, на заправних станціях або поруч з людьми з електрокардіостимулятором. Існує можливість негативного впливу або порушення роботи електронних пристроїв / через електронні пристрої.

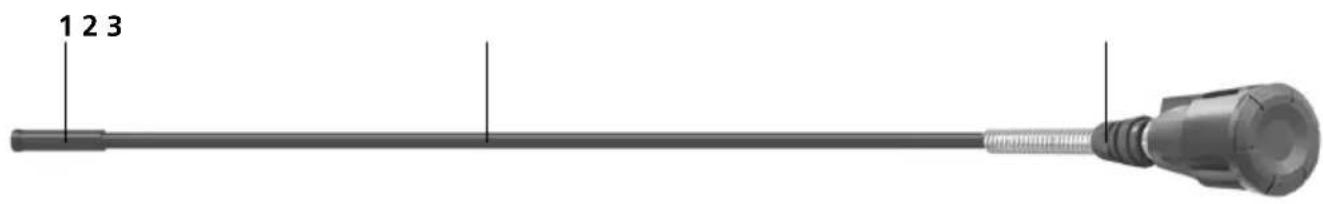

1 Голівки камери

3 Пристрій кріплення камери

2 Зонд камери

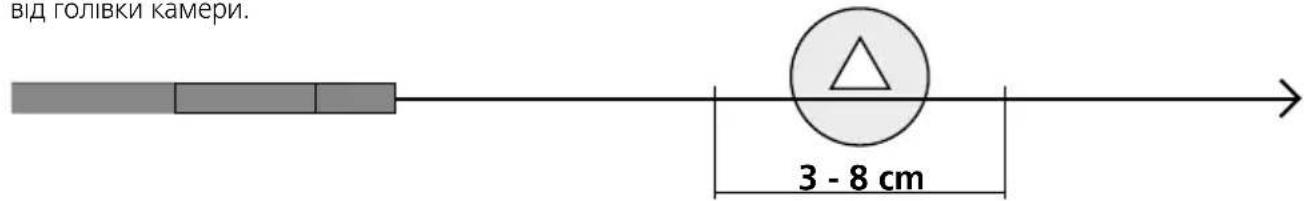

1 Глибина різко зображуваного простору

Камери InspectorCamera XXL дозволяє отримувати чіткі зображення на відстані 3 - 8 см від голівки камери.

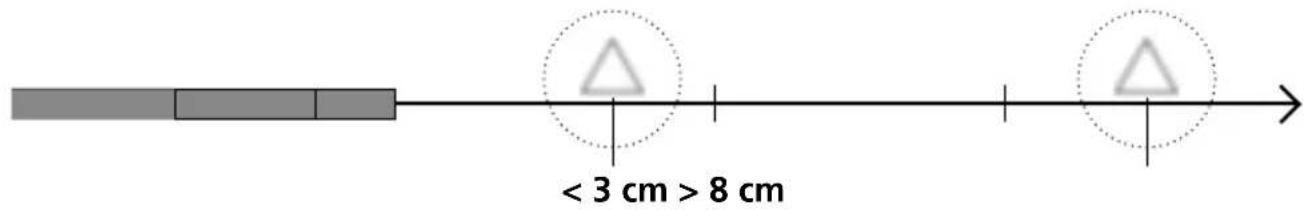

Об'єкти, що знаходяться далеко за межами діапазону фокусування, можуть виглядати нечіткими.

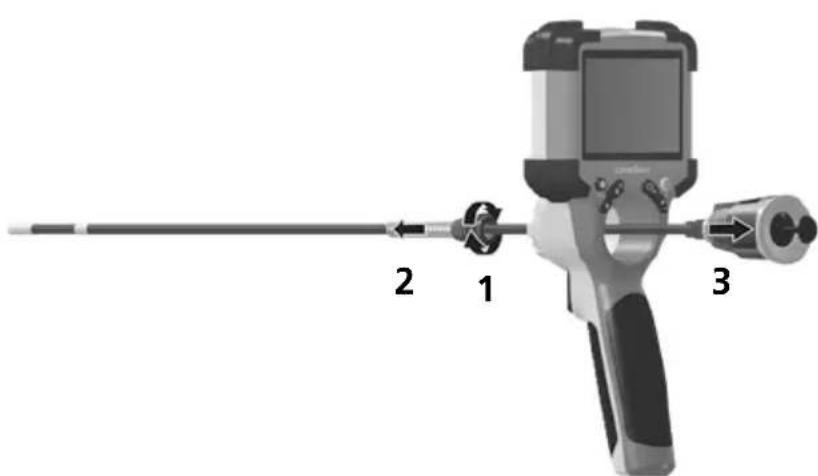

2 Заміна камери

Інструкція з технічного обслуговування та догляду

Всі компоненти слід очищувати зволоженою тканиною, уникати застосування миючих або чистячих засобів, а також розчинників. Зберігати пристрій у чистому, сухому місці.

Технічні дані		Право на технічні зміни збережене. 24W43
Діаметр головки камери 7,9 мм
Клас захисту зонда камери IP 68 (Глибина занурення 1 м, 60 хв.)
Кількість світлодіодів 8
Роздільність камери 1280 x 720 пікселів
Поле огляду (FOV) 80°
Глибина різкості (DOF) 3 ... 8 см
Діаметр зонда 6	мм
Довжина зонда 5 м
Довжина Голівка камери 30 мм
Мін. радіус вигину зонда 75 мм
Особливості	Стійка до дизельного палива, бензину, моторної оливи, AdBlue®, етилового спирту, солоної води (вміст солі до 28 %).
Режим роботи	0°C ... 45°C, Вологість повітря max. 80% rН, без конденсації, Робоча висота макс. 2000 м над рівнем моря (нормальний нуль)
Умови зберігання -10°C ... 60°C, Вологість повітря max. 80% rН, без конденсації
Вага 570	г
Габаритні розміри (Ш x В x Г)	5080 мм x 42 мм x 42 мм

Приписи ЄС та Великобританії та утилізація

Цей пристрій відповідає всім необхідним нормам, які регламентують вільний товарообіг на території ЄС та Великої Британії.

Цей виріб, включаючи комплектуючі та упаковку, є електричним пристроєм, який згідно з директивами ЄС та Великобританії про старі електричні та електронні пристрої, елементи живлення, акумулятори та пакувальні матеріали повинен бути передано на утилізацію екологічно безпечним способом з метою отримання цінної сировини. Електроприлади і упаковку не можна утилізувати разом з побутовим сміттям. Щоб отримати інформацію про відповідні пункти утилізації, звертайтеся до свого муніципалітету і дотримуйтесь відповідних інструкцій з утилізації та техніки безпеки в пунктах збору відходів.

Детальні вказівки щодо безпеки й додаткова інформація на сайті:
