InspectorCamera XXL - Inspektionskamera Laserliner - Gratis brugsanvisning og manual

Produkttype	Inspektionskamera
Mærke	Laserliner
Model	InspectorCamera XXL
Kameraets hoveddiameter	7,9 mm
Beskyttelsestype	IP68 (nedsænkelig op til 1 m, 60 min)
Antal LED	8
Kameraets opløsning	1280 x 720 pixels
Synsfelt (FOV)	80°
Dybdeskarphed (DOF)	3 til 8 cm
Sondens diameter	6 mm
Sondens længde	5 m
Kameraets hovedlængde	30 mm
Min. bøjningsradius	75 mm
Væskebestandighed	Diesel, benzin, motorolie, AdBlue, ethanol, saltvand
Vægt	570 g
Mål (L x B x H)	5080 mm x 42 mm x 42 mm
Arbejdsforhold	0°C til 45°C, maks. luftfugtighed 80% RH, ikke kondenserende
Opbevaringsforhold	-10°C til 60°C, maks. luftfugtighed 80% RH, ikke kondenserende
Anvendelse	Inspektion af hulrum, brønde, murværk, køretøjer; tilslutning til basisenheden Videolnspector
Sikkerhed	LED gruppe RG0 (risikofri); må ikke bruges i nærheden af farlige spændinger; må ikke udsættes for syrer, ild, kemikalier
Vedligeholdelse	Rengør med en let fugtig klud, uden opløsningsmidler
Reparationsmuligheder	Kontakt kundeservice; ingen specificerede reservedele

Ofte stillede spørgsmål - InspectorCamera XXL Laserliner

Hvad er opløsningen på InspectorCamera XXL kameraet?

Opløsningen er 1280 x 720 pixels.

Er kamerasonden vandtæt?

Ja, den har IP68-beskyttelse og kan nedsænkes op til 1 meter i 60 minutter.

I hvilken afstand giver kameraet et skarpt billede?

Dybdeskarpheden er 3 til 8 cm foran kameraets hoved.

Kan InspectorCamera XXL bruges til at inspicere rør, der indeholder væsker?

Ja, sonden modstår diesel, benzin, motorolie, AdBlue, ethanol og saltvand.

Hvad er sondens minimale bøjningsradius?

Den minimale bøjningsradius er 75 mm.

Hvordan rengør jeg kameraet?

Rengør komponenterne med en let fugtig klud uden brug af rengøringsmidler eller opløsningsmidler.

Kan kameraet bruges til medicinske undersøgelser?

Nej, brug til medicinske undersøgelser eller på personer er forbudt.

Fungerer kameraet alene, eller kræver det en basisenhed?

Det er beregnet til at blive tilsluttet basisenheden Videolnspector for at overføre billederne til skærmen.

Hvad er temperaturforholdene for brug?

Arbejdstemperatur: 0°C til 45°C; opbevaring: -10°C til 60°C.

Hvad gør jeg ved fejlfunktion?

Brug ikke enheden, hvis en funktion ikke virker, eller hvis kabinettet er beskadiget, og kontakt kundeservice.

BRUGSANVISNING InspectorCamera XXL Laserliner

Du bedes venligst læse betjeningsvejledningen, det vedlagte hæfte „Garanti- og supplerende anvisninger“ samt de aktuelle oplysninger og henvisninger på internetlinket i slutning af denne vejledning fuldstændigt igennem. Følg de heri indeholdte instrukser. Dette dokument skal opbevares og følge med laserenheden, hvis denne overdrages til en ny bruger.

Tilsigtet anvendelse

InspectorCamera XXL er en kameraenhed, der kan sluttes til basisenheden Videolnspector. Sammen med basisenheden sendes der farvevideobilleder til LCD-skærmen til kontrol af vanskeligt tilgængelige steder som fx i hulrum, skakte, i murværk eller i køretøjer.

Almindelige sikkerhedshenvisninger

• Apparatet må kun bruges til det tiltænkte anvendelsesformål inden for de givne specifikationer.
• Produktet og tilbehøret er ikke legetøj. Skal opbevares utilgængeligt for børn.
• Kamerahovedet kan blive meget varmt under brugen og forårsage skader på følsomme inspektionsobjekter.
• Konstruktionsmæssigt må apparatet ikke ændres.
• Apparatet må ikke udsættes for mekanisk belastning, meget høje temperaturer eller kraftige vibrationer.
• Enheden må ikke længere anvendes, hvis en eller flere funktioner svigter, hvis enheden eller tilslutningsledningerne er beskadigede, eller hvis opladningen af basisenhedens batteri er svag.
• Kamerahovedet er ikke syrebestandigt eller ildfast.
• Det er vigtigt, at man sørger for, at InspectorCamera XXL ikke kommer i kontakt med kemikalier, spænding, bevægelige eller varme genstande. Dette kan ødelægge apparatet og desuden medføre alvorlige personskader på operatøren.
• For at garantere kapslingsklasse IP 68 må kamerakablet kun nedsænkes til en afstand af 10 cm fra basisenhedens kabinet.
• InspectorCamera XXL må ikke anvendes til medicinske undersøgelser/personundersøgelser.
• lagttag sikkerhedsforanstaltningerne fra lokale og/eller nationale myndigheder med henblik på saglig korrekt brug af apparatet.
• Apparatet er ikke beregnet til måling i nærheden af farlig spænding. Derfor skal man altid sikre sig, at der ikke er spænding i ledende dele, når man foretager målinger i nærheden af elektriske anlæg. Den spændingsfri tilstand og sikring mod genstart skal sikres med passende foranstaltninger.

Sikkerhedsanvisninger

Omgang med kunstig, optisk stråling OStrV

Udgangsåbnings-LED

• Apparatet bruger LED'er i risikogruppen RG 0 (fri gruppe, ingen risiko) i henhold til gældende standarder for fotobiologisk sikkerhed (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) i de nuværende udførelser.
• Den tilgængelige stråling fra LED'erne er ved tilsigtet anvendelse og under rimeligt forudsigelige forhold ufarlig for det menneskelige øje og den menneskelige hud.

Laserliner

Sikkerhedsanvisninger

Omgang med elektromagnetisk stråling

• Måleapparatet overholder forskrifterne og grænseværdierne for elektromagnetisk kompatibilitet iht. EMC-direktiv 2014/30/EU.
• Lokale anvendelsesrestriktioner, f.eks. på hospitaler, i fly eller i nærheden af personer med pacemaker, skal iagttages. Risikoen for farlig påvirkning eller fejl i eller pga. elektronisk udstyr er til stede.

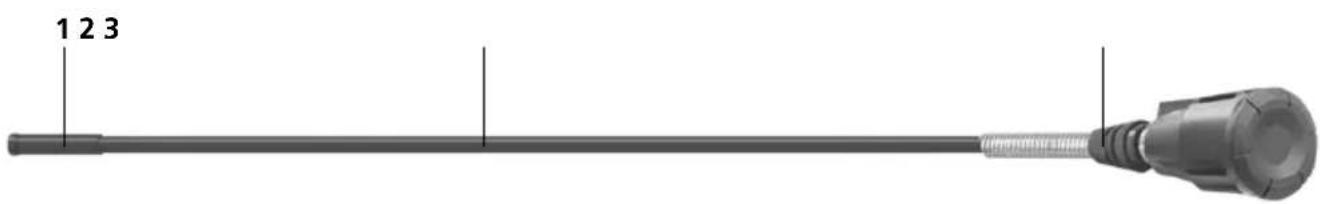

1 Kamerahovedet

2 Kamerasonde

3 Fiksering af kameraenhed

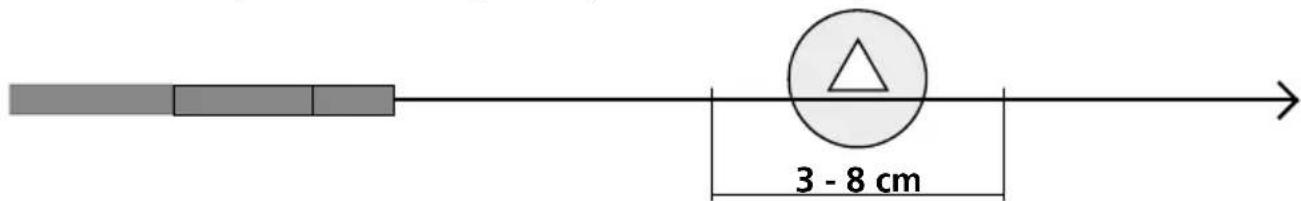

1 Dybdeskarphedsområde

Frontkamera til InspectorCamera XXL giver skarpe billeder i området på 3 - 8 cm foran kamerahovedet.

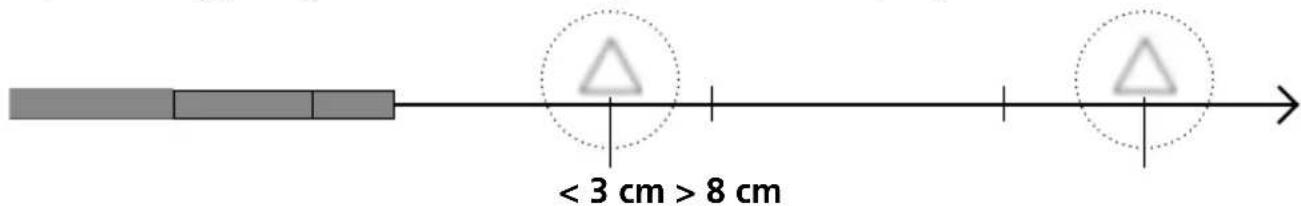

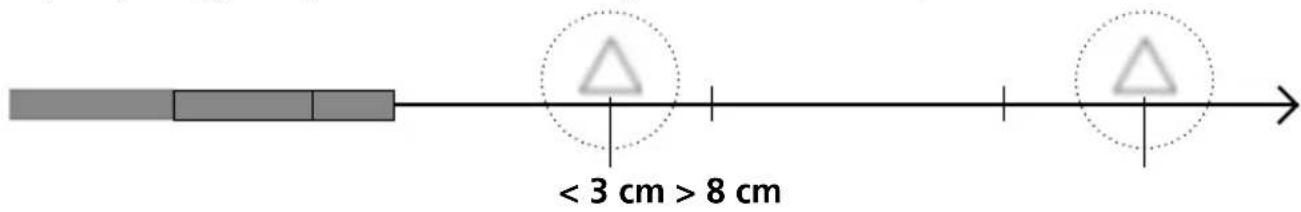

Objekter, der ligger langt uden for fokusområdet, kan forekomme uskarpe.

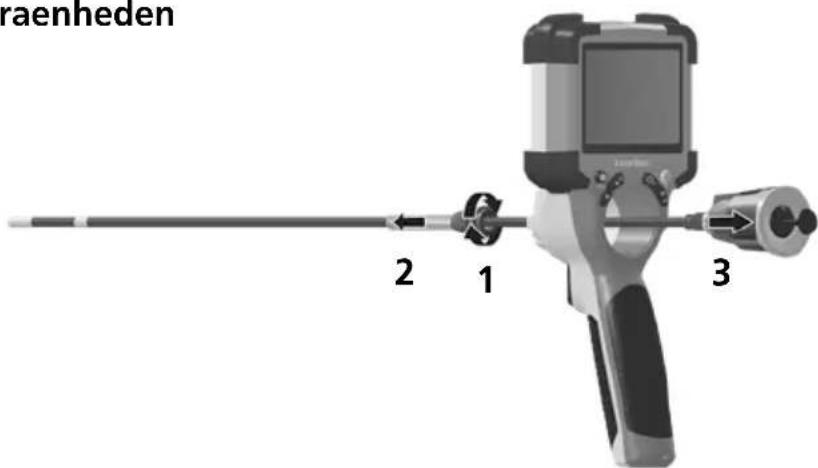

2 Udskiftning af kameraenheden

Anmærkninger vedr. vedligeholdelse og pleje

Alle komponenter skal rengøres med en let fugtet klud, og man skal undlade brug af rengørings-, skure- og opløsningsmidler. Apparatet skal opbevares på et rent og tørt sted.

Tekniske Data		Forbehold for tekniske ændringer. 24W43
Diameter kamerahoved 7,9 mm
Kapslingsklasse kamerasonde IP 68 (Dykningsdybde 1 m, 60 min.)
Antal LED-lyskilder 8
Opløsning kamera 1280 x 720 pixel
Synsfelt (FOV) 80°
Dybdeskarphed (DOF) 3 ... 8 cm
Sondediameter 6 mm
Sondelængde 5 m
Længde Kamerahoved 30 mm
Min. bøjningsradius sonde 75 mm
Funktioner	Modstandsdygtig over for diesel, benzin, motorolie, AdBlue®, ethylalkohol, saltvand (saltindhold 28 %)
Arbejdsbetingelser	0°C ... 45°C, Luftfugtighed maks. 80% rH, ikke-kondenserende, Arbejdshøjde maks. 2000 m.o.h.
Opbevaringsbetingelser -10°C ... 60°C, Luftfugtighed maks. 80% rH, ikke-kondenserende
Vægt 570 g
Mål (B x H x L) 5080 mm x 42 mm	x 42 mm

Apparatet opfylder alle påkrævede standarder for fri vareomsætning inden for EU og UK.

Dette produkt, herunder tilbehør og emballage, er et elektrisk apparat, der skal genanvendes i overensstemmelse med de europæiske og britiske retningslinjer for elektrisk og elektronisk affald, batterier og emballage for at genvinde værdifulde råmaterialer. Elektriske apparater og emballage hører ikke til i husholdningsaffaldet. Find informationer om tilsvarende bortskaffelsessteder hos din kommune og overhold de gældende bortskaffelses- og sikkerhedsoplysninger på modtagerstederne.

Flere sikkerhedsanvisninger og supplerende tips på:

Objekter som ligger langt utenfor fokusområdet, kan fremstå som utydelige.

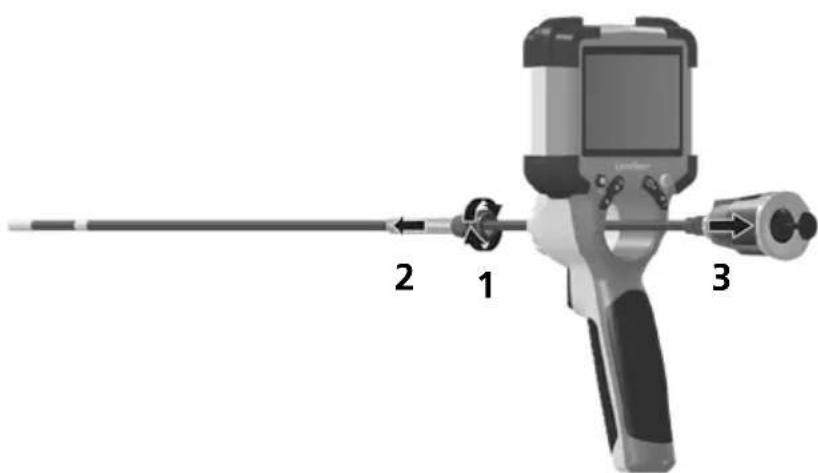

2 Bytte kameraenhet
