InspectorCamera XXL - Inspekční kamera Laserliner - Bezplatný návod k obsluze

Typ výrobku	Inspekční kamera
Značka	Laserliner
Model	InspectorCamera XXL
Průměr hlavy kamery	7,9 mm
Typ ochrany	IP68 (ponořitelná do 1 m, 60 min)
Počet LED	8
Rozlišení kamery	1280 x 720 pixelů
Zorné pole (FOV)	80°
Hloubka ostrosti (DOF)	3 až 8 cm
Průměr sondy	6 mm
Délka sondy	5 m
Délka hlavy kamery	30 mm
Minimální poloměr ohybu	75 mm
Odolnost vůči kapalinám	nafta, benzín, motorový olej, AdBlue, etanol, slaná voda
Hmotnost	570 g
Rozměry (D x Š x V)	5080 mm x 42 mm x 42 mm
Pracovní podmínky	0°C až 45°C, vlhkost max. 80% RH, bez kondenzace
Skladovací podmínky	-10°C až 60°C, vlhkost max. 80% RH, bez kondenzace
Použití v souladu s určením	Inspekce dutin, šachet, zdiva, vozidel; připojení k základní jednotce Videolnspector
Bezpečnost	LED skupina RG0 (bez rizika); nepoužívat v blízkosti nebezpečného napětí; nevystavovat kyselinám, ohni, chemikáliím
Údržba	Čistit mírně navlhčeným hadříkem, bez rozpouštědel
Opravitelnost	Kontaktovat zákaznický servis; nejsou specifikovány náhradní díly

Často kladené otázky - InspectorCamera XXL Laserliner

Jaké je rozlišení kamery InspectorCamera XXL?

Rozlišení je 1280 x 720 pixelů.

Je sonda kamery vodotěsná?

Ano, má ochranu IP68, lze ji ponořit do 1 metru na 60 minut.

Na jakou vzdálenost kamera poskytuje ostrý obraz?

Hloubka ostrosti je 3 až 8 cm před hlavou kamery.

Lze použít InspectorCamera XXL k inspekci potrubí obsahujících kapaliny?

Ano, sonda odolává naftě, benzínu, motorovému oleji, AdBlue, etanolu a slané vodě.

Jaký je minimální poloměr ohybu sondy?

Minimální poloměr ohybu je 75 mm.

Jak čistit kameru?

Čistěte součásti mírně navlhčeným hadříkem, bez použití čisticích prostředků nebo rozpouštědel.

Může být kamera použita k lékařským vyšetřením?

Ne, použití k lékařským vyšetřením nebo na osobách je zakázáno.

Funguje kamera samostatně nebo potřebuje základní jednotku?

Je určena k připojení k základní jednotce Videolnspector pro přenos obrazu na obrazovku.

Jaké jsou teplotní podmínky pro použití?

Provozní teplota: 0°C až 45°C; skladovací: -10°C až 60°C.

Co dělat v případě poruchy?

Přístroj dále nepoužívejte, pokud některá funkce nefunguje nebo je poškozeno pouzdro, a kontaktujte zákaznický servis.

NÁVOD K OBSLUZE InspectorCamera XXL Laserliner

Kompletně si pročtěte návod k obsluze, přiložený sešit „Pokyny pro záruku a dodatečné pokyny“, aktuální informace a upozornění v internetovém odkazu na konci tohoto návodu. Postupujte podle zde uvedených instrukcí. Tuto dokumentaci je nutné uschovat a v případě předání laserového zařízení třetí osobě se musí předat zároveň se zařízením.

Používání v souladu s určením

InspectorCamera XXL je jednotka kamery určená k připojení na základní jednotku Videolnspector. Spolu se základní jednotkou se vysílají barevné video snímky k LCD na kontrolu těžko přístupných míst, např. dutin, šachet, zdiva nebo ve vozidlech.

Všeobecné bezpečnostní pokyny

– Používejte přístroj výhradně k určenému účelu použití v rámci daných specifikací.
– Měřicí přístroje a příslušenství nejsou hračkou pro děti. Uchovávejte tyto přístroje před dětmi.
- Hlava kamery se během provozu může značně zahřát a vést k poškozením citlivých kontrolovaných objektů.
– Přístroj se nesmí konstrukčně měnit.
– Přístroj nesmí být vystaven mechanickému zatížení, vysokým teplotám nebo silným vibracím.
- Zařízení se nesmí dále používat, pokud dojde k výpadku jedné nebo více jeho funkcí nebo pokud je poškozen kryt, připojovací kabely nebo je baterie základní jednotky nedostatečně nabitá.
– Objektiv není žáruvzdorný ani odolný vůči kyselinám.
- Neustále dbajte na to, aby InspectorCamera XXL nevstoupil do styku s chemikáliemi, napětí nebo pohyblivými nebo horkými předměty. Mohlo by dojít k poškození přístroje zranění obsluhy.
– InspectorCamera XXL se nesmí používat pro lékařská vyšetření či osobní prohlídky.
– Dodržujte bezpečnostní opatření místních resp. národních úřadů pro správné používání přístroje.
- Aby se zajistila třída ochrany IP 68, smí se kabel kamery ponořit jen do vzdálenosti 10 cm od krytu základní jednotky
– Přístroj není vhodný k měření v blízkosti nebezpečných napětí. Proto při měření v blízkosti elektrických zařízení vždy dbejte na nepřítomnost napětí ve vodivých dílech. Vhodnými opatřeními musí být zaručena nepřítomnost napětí a zajištění proti opětovnému zapnutí.
– Dodržujte bezpečnostní opatření místních resp. národních úřadů pro správné používání přístroje.
- Přístroj není vhodný k měření v blízkosti nebezpečných napětí. Proto při měření v blízkosti elektrických zařízení vždy dbejte na nepřítomnost napětí ve vodivých dílech. Vhodnými opatřeními musí být zaručena nepřítomnost napětí a zajištění proti opětovnému zapnutí.

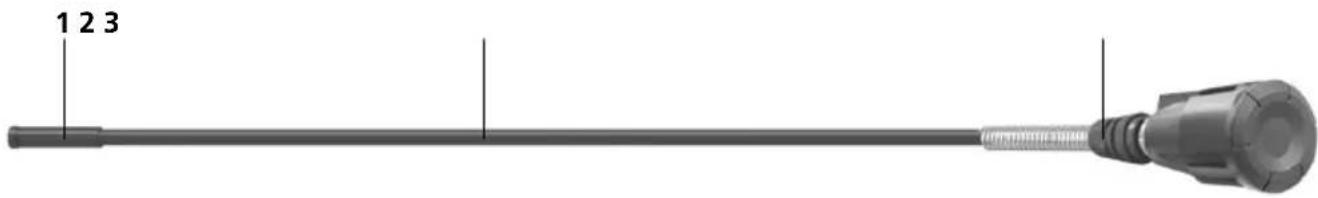

Bezpečnostní pokyny

Zacházení s umělým, optickým zářením (viz přísl. nařízení)

Výstupní otvor LED

– Přístroj používá LED diody skupiny rizik RG 0 (volná skupina, bez rizik) podle platných norem pro fotobiologickou bezpečnost (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) v jejím platném znění.

– Přístupné záření LED diod není při používání v souladu s určením a za rozumně předvídatelných podmínek nebezpečné pro lidské oko a pokožku.

Laserliner

Bezpečnostní pokyny

Zacházení s elektromagnetickým zářením

• Měřicí přístroj dodržuje předpisy a mezní hodnoty pro elektromagnetickou kompatibilitu podle směrnice EMC 2014/30/EU.
  – Je třeba dodržovat místní omezení, např. v nemocnicích, letadlech, čerpacích stanicích nebo v blízkosti osob s kardiostimulátory. Existuje možnost nebezpečného ovlivnění nebo poruchy elektronických přístrojů.

3 Aretace kamerové jednotky

1 Rozsah hloubky ostrosti

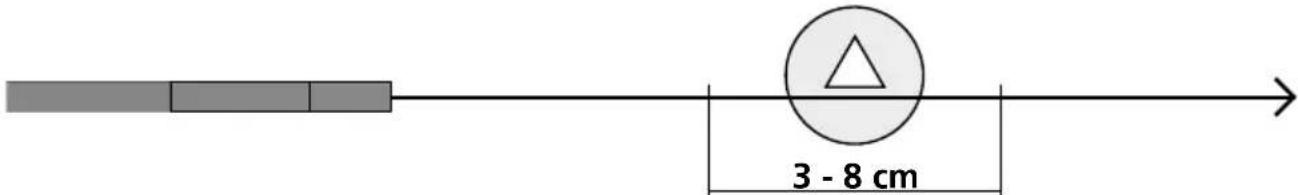

Kamera InspectorCamera XXL zprostředkuje ostré snímky v rozsahu 3 - 8 cm před hlavou kamery.

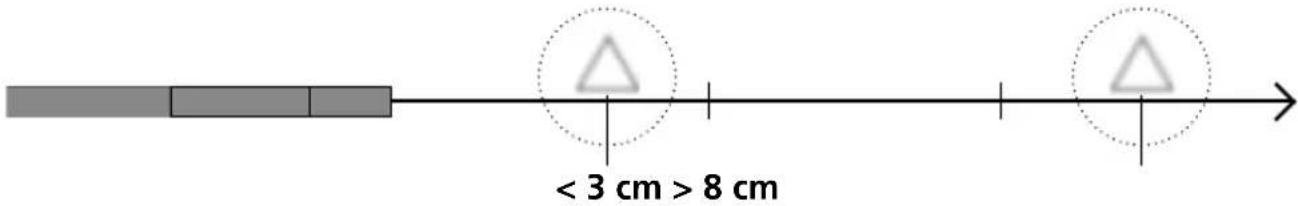

Objekty, které jsou daleko mimo rozsah zaostření, se mohou jevit neostře.

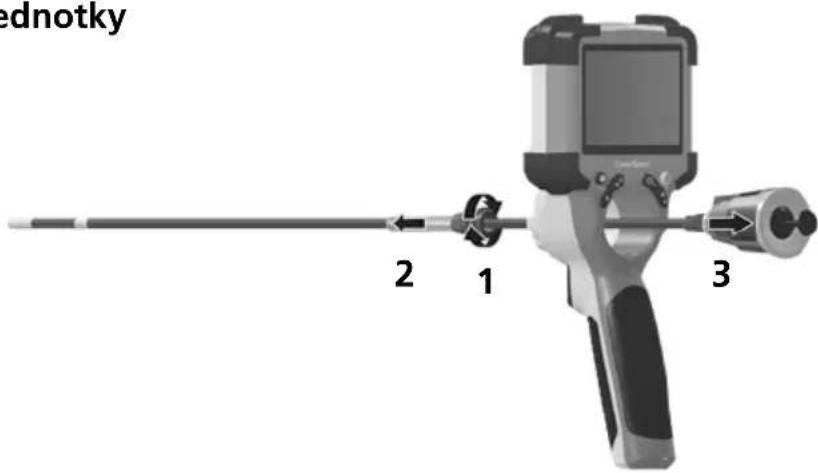

2 Výměna kamerové jednotky

Pokyny pro údržbu a ošetřování

Všechny komponenty čistěte lehce navlhčeným hadrem a nepoužívejte žádné čisticí nebo abrazivní prostředky ani rozpouštědla. Skladujte přístroj na čistém, suchém místě.

Technické parametry		Technické změny vyhrazeny. 24W43
Průměr hlava kamery 7,9 mm
Třída krytí kamerové sondy IP 68 (hloubka ponoru 1 m, 60 min.)
Počet osvětlovacích prostředků LED	8
Rozlišení kamery 1280 x 720 bodů
Zorné pole (FOV) 80°
Hloubka ostrostí (DOF) 3 ... 8 cm
Průměr sonda 6 mm
Délka sondy 5 m
Délka Objektiv 30 mm
Min. poloměr ohybu sondy 75 mm
Funkce	Odolnost proti naftě, benzínu, motorovému oleji, AdBlue®, etylalkoholu, slané vodě (obsah soli 28 %)
Pracovní podmínky	0°C ... 45°C, Vlhkost vzduchu max. 80% rH, nekondenzující, Pracovní výška max. 2000 m n.m (normální nulový bod)
Skladovací podmínky -10°C ... 60°C	C, Vlhkost vzduchu max. 80% rH, nekondenzující
Hmotnost 570 g
Rozměry (Š x V x H) 5080 mm x 42 mm x 42 mm

Ustanovení EU a UK a likvidace

Přístroj splňuje všechny potřebné normy pro volný pohyb zboží v rámci EU a UK.

Tento výrobek, včetně příslušenství a obalu, je elektrický spotřebič, který podle evropských a britských směrnic o odpadních elektrických a elektronických zařízeních, bateriích a obalech musí být recyklován způsobem šetrným k životnímu prostředí, aby se znovu získaly cenné suroviny. Elektrické spotřebiče a obaly nepatří do domovního odpadu. Na vašem obecním úřadu se informujte o příslušných zařízeních pro likvidaci odpadu a dodržujte příslušné pokyny týkající se likvidace a bezpečnosti na sběrných místech.

Další bezpečnostní a dodatkové pokyny najdete na:
