InspectorCamera XXL - Câmara de inspeção Laserliner - Manual de utilização gratuito

Tipo de produto	Câmera de inspeção
Marca	Laserliner
Modelo	InspectorCamera XXL
Diâmetro da cabeça da câmera	7,9 mm
Tipo de proteção	IP68 (submersível até 1 m, 60 min)
Número de LEDs	8
Resolução da câmera	1280 x 720 pixels
Campo de visão (FOV)	80°
Profundidade de campo (DOF)	3 a 8 cm
Diâmetro da sonda	6 mm
Comprimento da sonda	5 m
Comprimento da cabeça da câmera	30 mm
Raio de curvatura mín.	75 mm
Resistência a fluidos	Diesel, gasolina, óleo de motor, AdBlue, etanol, água salgada
Peso	570 g
Dimensões (C x L x A)	5080 mm x 42 mm x 42 mm
Condições de trabalho	0°C a 45°C, umidade máx. 80% UR, não condensante
Condições de armazenamento	-10°C a 60°C, umidade máx. 80% UR, não condensante
Uso conforme	Inspeção de cavidades, poços, alvenaria, veículos ; conexão à unidade base Videolnspector
Segurança	LED grupo RG0 (sem risco) ; não usar perto de tensões perigosas ; não expor a ácidos, fogo, produtos químicos
Manutenção	Limpar com um pano levemente úmido, sem solventes
Reparabilidade	Entrar em contato com o serviço pós-venda ; nenhuma peça de reposição especificada

Perguntas frequentes - InspectorCamera XXL Laserliner

Qual é a resolução da câmera InspectorCamera XXL?

A resolução é de 1280 x 720 pixels.

A sonda da câmera é à prova d'água?

Sim, ela possui proteção IP68, podendo ser submersa até 1 metro por 60 minutos.

A que distância a câmera oferece uma imagem nítida?

A profundidade de campo é de 3 a 8 cm na frente da cabeça da câmera.

Pode-se usar a InspectorCamera XXL para inspecionar tubulações contendo líquidos?

Sim, a sonda resiste a diesel, gasolina, óleo de motor, AdBlue, etanol e água salgada.

Qual é o raio de curvatura mínimo da sonda?

O raio de curvatura mínimo é de 75 mm.

Como limpar a câmera?

Limpe os componentes com um pano levemente úmido, sem usar produtos de limpeza ou solventes.

A câmera pode ser usada para exames médicos?

Não, o uso para exames médicos ou em pessoas é proibido.

A câmera funciona sozinha ou necessita de uma unidade base?

Ela é destinada a ser conectada à unidade base Videolnspector para transmitir as imagens para a tela.

Quais são as condições de temperatura para o uso?

Temperatura de trabalho: 0°C a 45°C; armazenamento: -10°C a 60°C.

O que fazer em caso de mau funcionamento?

Não use mais o aparelho se uma função não funcionar mais ou se o gabinete estiver danificado, e entre em contato com o serviço pós-venda.

MANUAL DE UTILIZADOR InspectorCamera XXL Laserliner

Leia completamente as instruções de uso, o caderno anexo 'Indicações adicionais e sobre a garantia", assim como as informações e indicações atuais na ligação de Internet, que se encontra no fim destas instruções. Siga as indicações aí contidas. Guarde esta documentação e junte-a ao dispositivo a laser se o entregar a alguém.

Utilização correta

A InspectorCamera XXL é uma unidade de câmara que é conectada à unidade básica VideoInspector. Juntamente com a unidade básica são emitidas imagens de vídeo a cores para o LCD, com a finalidade de verificar pontos de acesso difícil, como p. ex. vãos, poços, muros ou no veículo.

Indicações gerais de segurança

• Use o aparelho exclusivamente conforme a finalidade de aplicação dentro das especificações.
• O produto e os acessórios não são brinquedos. Mantenha-os afastados das crianças.
• A cabeça de câmara pode aquecer fortemente durante o funcionamento e causar danos em objetos de inspeção sensíveis.
  – Não é permitido alterar a construção do aparelho.
• Não exponha o aparelho a esforços mecânicos, temperaturas elevadas ou vibrações fortes.
• Não é permitido usar o aparelho se uma ou mais funções falharem, bem como no caso de danificações do corpo ou dos cabos de ligação ou se a carga da bateria da unidade de base estiver baixa.
• A cabeça da câmara não é resistente a atmosferas ácidas nem a fogo.
• Há que evitar, impreterivelmente, que a InspectorCamera XXL entre em contacto com produtos químicos, tensão, objetos móveis ou quentes. Estes podem causar danos no aparelho e mesmo lesões graves no operador.
• Para garantir a classe de proteção IP 68, o cabo da câmara só pode ser submerso até uma distância de 10 cm do corpo da unidade de base.
• A InspectorCamera XXL não pode ser usada para exames médicos nem a pessoas.
• Por favor observe as normas de segurança das autoridades locais e/ou nacionais relativas à utilização correta do aparelho.
• O aparelho não é apropriado para medições perto de tensões perigosas. Por isso, para realizar medições perto de instalações elétricas, assegure-se sempre da isenção de tensão de componentes com condutividade elétrica. A isenção de tensão e a proteção contra a conexão têm de estar garantidas por medidas adequadas.

Indicações de segurança

Manuseio de radiação ótica artificial segundo o regulamento sobre radiação ótica

Abertura para saída LED

• O aparelho trabalha com LEDs do grupo de risco RG 0 (grupo isento, sem risco) nos termos das normas vigentes para segurança fotobiológica (EN 62471:2008-09ff / IEC/TR 62471:2006-07 e seguintes) nas respetivas versões atuais.
• Mediante uma utilização correta e condições razoavelmente previsíveis, a radiação acessível dos LEDs é inofensiva para o olho humano e a pele humana.

Laserliner

Indicações de segurança

Lidar com radiação eletromagnética

• O aparelho cumpre os regulamentos e valores limite relativos à compatibilidade eletromagnética nos termos da diretiva EMC 2014/30/UE.
• Observar limitações operacionais locais, como p. ex. em hospitais, aviões, estações de serviço, ou perto de pessoas com pacemarkers. Existe a possibilidade de uma influência ou perturbação perigosa de aparelhos eletrónicos e devido a aparelhos eletrónicos.

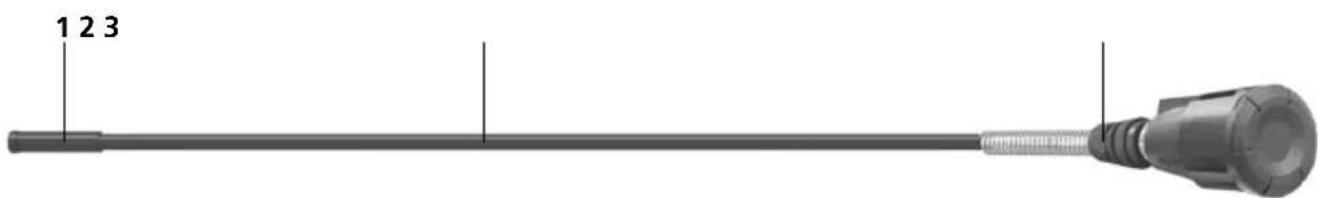

1 Cabeça da câmara

3 Bloqueio unidade da câmara

2 Sonda da câmara

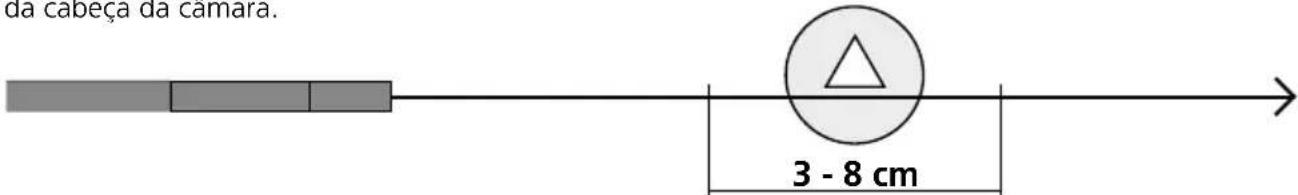

1 Margem de profundidade de campo

A câmara da InspectorCamera XXL fornece imagens nítidas numa margem de 3 - 8 cm à frente da cabeça da câmara.

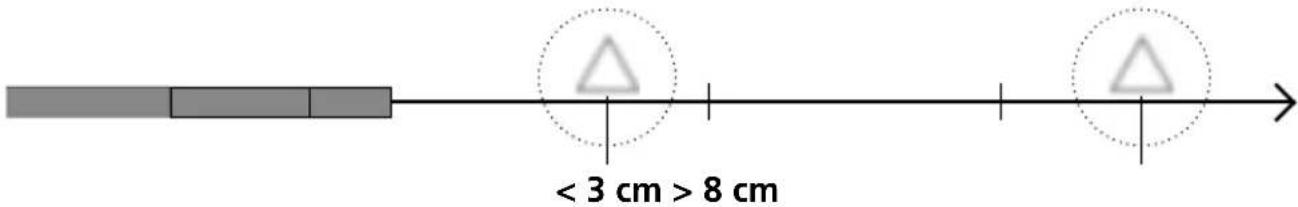

Os objetos que estejam muito fora da zona de focagem podem aparecer desfocados.

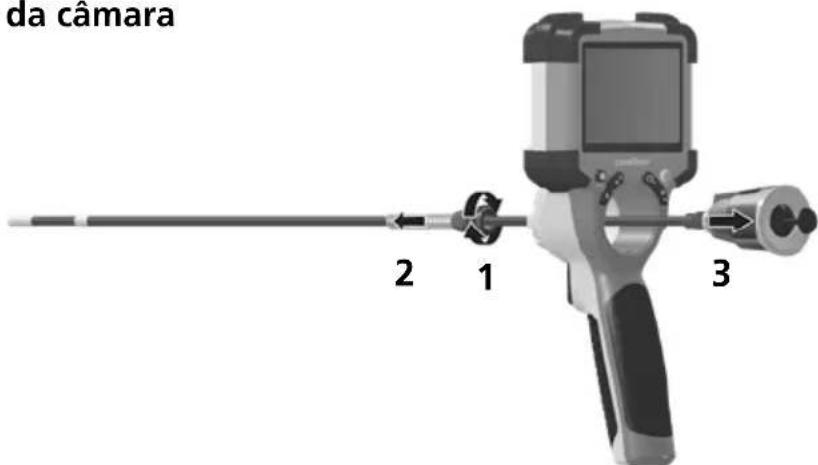

2 Substituir a unidade da câmara

Indicações sobre manutenção e conservação

Limpe todos os componentes com um pano levemente húmido e evite usar produtos de limpeza, produtos abrasivos e solventes. Armazene o aparelho num lugar limpo e seco.

Dados técnicos		Sujeito a alterações técnicas. 24W43
Diâmetro da cabeça de câmara 7,9 mm
Tipo de proteção da sonda da câmara		IP 68 (profundidade de imersão 1 m, 60 min.)
Quantidade lâmpadas LED 8
Resolução da câmara 1280 x 720 pixel
Campo visual (FOV) 80°
Profundidade de campo (DOF) 3 .. 8 cm
Diâmetro sonda 6 mm
Comprimento sonda 5 m
Abastecimento Cabeça da câmara		30 mm
Raio de curvatura mín. sonda 75 mm
Características		Resistente a gasóleo, gasolina, óleo de motor, AdBlue®, álcool etílico, água salgada (salinidade 28 %)
Condições de trabalho		0°C ... 45°C, Humidade de ar máx. 80% rH, sem condensação, Altura de trabalho máx. de 2000 m em relação ao NM (nível do mar)
Condições de armazenamento -10°C ... 60°C, Humidade de ar máx. 80% rH, sem condensação
Peso 570 g
Dimensões (L x A x P) 5080 mm x		42 mm x 42 mm

Disposições da UE e do Reino Unido e eliminação

O aparelho respeita todas as normas necessárias para a livre circulação de mercadorias dentro da UE e do Reino Unido.

Este produto, incluindo acessórios e embalagens, é um aparelho elétrico que tem de ser reciclado de forma ecológica, de acordo com as diretivas europeias e britânicas sobre aparelhos elétricos e eletrónicos usados, pilhas e embalagens, a fim de recuperar matérias-primas com valor. Aparelhos elétricos e embalagens não devem ser colocados no lixo doméstico. Contacte o seu município para obter informações sobre instalações de eliminação adequadas e observe as respetivas indicações de eliminação e segurança nos pontos de recolha.

Mais instruções de segurança e indicações adicionais em:
