InspectorCamera XXL - Inspektionskamera Laserliner - Gratis bruksanvisning och manual

Produkttyp	Inspektionskamera
Märke	Laserliner
Modell	InspectorCamera XXL
Kamerahuvudets diameter	7,9 mm
Skyddstyp	IP68 (nedsänkbar upp till 1 m, 60 min)
Antal LED	8
Kamera upplösning	1280 x 720 pixlar
Synfält (FOV)	80°
Skärpedjup (DOF)	3 till 8 cm
Sondens diameter	6 mm
Sondens längd	5 m
Kamerahuvudets längd	30 mm
Minsta böjradie	75 mm
Vätskebeständighet	Diesel, bensin, motorolja, AdBlue, etanol, saltvatten
Vikt	570 g
Mått (L x B x H)	5080 mm x 42 mm x 42 mm
Arbetsförhållanden	0°C till 45°C, max luftfuktighet 80% RH, icke-kondenserande
Förvaringsförhållanden	-10°C till 60°C, max luftfuktighet 80% RH, icke-kondenserande
Ändamålsenlig användning	Inspektion av hålrum, brunnar, murverk, fordon; anslutning till basenhet Videolnspector
Säkerhet	LED grupp RG0 (riskfri); använd inte nära farliga spänningar; utsätt inte för syror, eld, kemikalier
Underhåll	Rengör med en lätt fuktad trasa, utan lösningsmedel
Reparerbarhet	Kontakta kundtjänst; inga specificerade reservdelar

Vanliga frågor - InspectorCamera XXL Laserliner

Vad är upplösningen på InspectorCamera XXL?

Upplösningen är 1280 x 720 pixlar.

Är kamerasonden vattentät?

Ja, den har IP68-skydd, kan sänkas ner upp till 1 meter i 60 minuter.

På vilket avstånd ger kameran en skarp bild?

Skärpedjupet är 3 till 8 cm framför kamerahuvudet.

Kan InspectorCamera XXL användas för att inspektera rör som innehåller vätskor?

Ja, sonden tål diesel, bensin, motorolja, AdBlue, etanol och saltvatten.

Vilken är sondens minsta böjradie?

Den minsta böjradien är 75 mm.

Hur rengör man kameran?

Rengör komponenterna med en lätt fuktad trasa, utan rengöringsmedel eller lösningsmedel.

Kan kameran användas för medicinska undersökningar?

Nej, användning för medicinska undersökningar eller på personer är förbjuden.

Fungerar kameran själv eller krävs en basenhet?

Den är avsedd att anslutas till basenheten Videolnspector för att överföra bilder till skärmen.

Vilka är temperaturförhållandena för användning?

Arbetstemperatur: 0°C till 45°C; förvaring: -10°C till 60°C.

Vad gör man vid funktionsfel?

Använd inte apparaten om en funktion inte fungerar eller om höljet är skadat, och kontakta kundtjänst.

BRUKSANVISNING InspectorCamera XXL Laserliner

Läs igenom hela bruksanvisningen, det medföljande häftet "Garanti- och tilläggsanvisningar" samt aktuell information och anvisningar på internetlänken i slutet av den här instruktionen. Följ de anvisningar som finns i dem. Dessa underlag ska sparas och medfölja laseranordningen om den lämnas vidare.

Avsedd användning

InspectorCamera XXL är en kameraenhet för anslutning till basenheten Videolnspector. Tillsammans med basenheten skickas videobilder i färg till LCD:n för kontroll av svåråtkomliga ställen som t.ex. hålrum, kanaler, murverk eller inuti fordon.

Allmänna säkerhetsföreskrifter

• Använd enheten uteslutande på avsett sätt inom specifikationerna.
• Den här produkten och dess tillbehör är ingen leksak. Mantenha-os afastados das crianças.
• Kamerahuvudet kan bli mycket varmt under drift och skada känsliga inspektionsobjekt.
  – Det är inte tillåtet att förändra enhetens konstruktion.
• Utsätt inte apparaten för mekanisk belastning, extrema temperaturer eller kraftiga vibrationer.
• Enheten får inte längre användas om en eller flera funktioner slutar fungera, samt vid skador på höljet eller anslutningsledningarna eller om basenhetens batteri är svagt.
• Kamerahuvudet är varken syrabeständigt eller brandtåligt.
• Se till att InspectorCamera XXL inte kommer i kontakt med kemikalier, spänning eller föremål som är rörliga eller heta. Det skulle kunna leda till att såväl enheten som användaren skadas.
• För att säkerställa skyddsklassen IP 68, får kamerakabeln bara doppas ner till ett avständ på 10 cm från basenhetens hölje
• InspectorCamera XXL får inte användas för medicinska undersökningar eller personundersökningar.
• Beakta förebyggande säkerhetsåtgärder från lokala resp. nationella myndigheter gällande avsedd användning av apparaten.
• Enheten är inte lämplig att använda för mätningar i närheten av farlig spänning. Var därför alltid vid mätningar i närheten av elektriska anläggningar noga med att ledningarna är spänningsfria. Det måste genom lämpliga åtgärder vara säkerställt, att spänningsfrihet råder och att strömmen inte kan slås på oavsiktligt igen.

Säkerhetsföreskrifter

Användning med artificiell optisk strålning (OStrV)

Utgångsöppning LED

• Apparaten arbetar med LEDer i riskgrupp RG 0 (fri grupp, ingen risk) enligt gällande normer för fotobiologisk säkerhet (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) i era aktuella fattningar.
• Den aktuella strålningen från LEDerna är vid avsedd användning och under förnuftiga och förutsägbara betingelser ofarlig för ögonen och huden.

Säkerhetsföreskrifter

Kontakt med elektromagnetisk strålning

• Mätapparaten uppfyller föreskrifter och gränsvärden för elektromagnetisk kompatibilitet i enlighet med EMC-riktlinjen 2014/30/EU.
  – Lokala driftsbegränsningar, t.ex. på sjukhus, flygplan, bensinstationer eller i närheten av personer med pacemaker ska beaktas. Det är möjligt att det kan ha en farlig påverkan på eller störa elektroniska apparater.

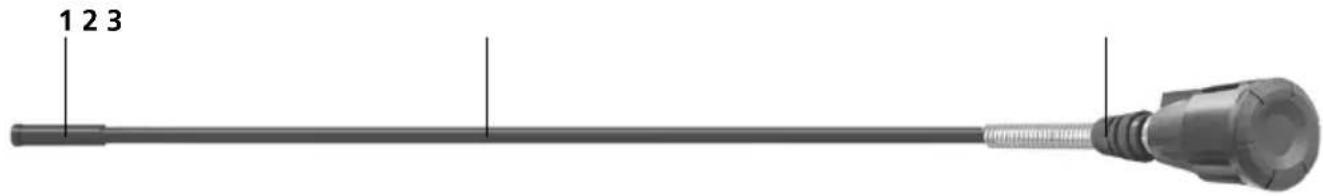

1 Kamerahuvudet

2 Kamerasond

3 Låsning kameraenhet

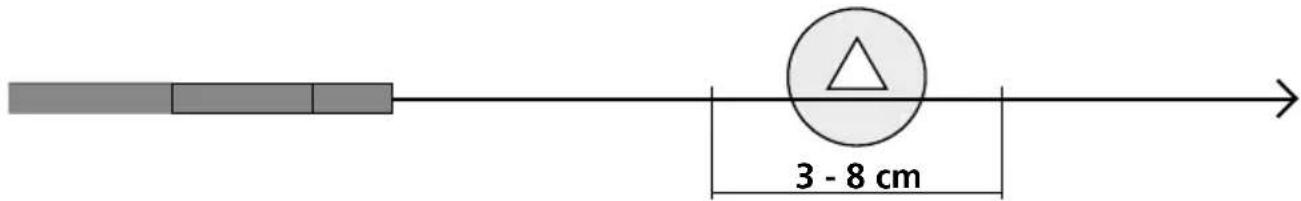

1 Skärpedjupsområde

Kameran på InspectorCamera XXL levererar skarpa bilder inom området 3 - 8 cm framför kamerahuvudet.

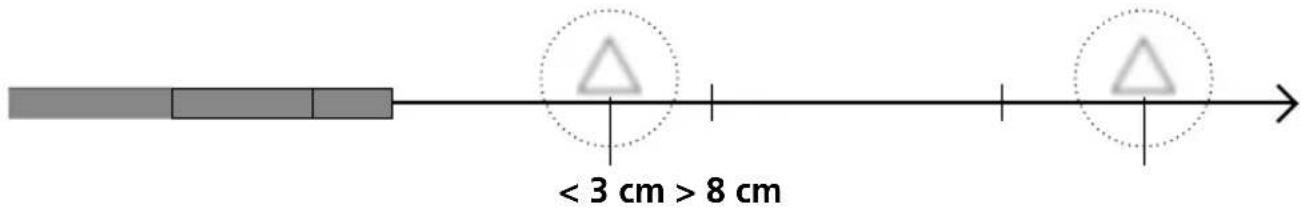

Objekt som ligger långt utanför det fokusområdet kan bli oskarpa.

Anvisningar för underhåll och skötsel

Rengör alla komponenter med en lätt fuktad trasa och undvik användning av puts-, skur- och lösningsmedel. Förvara apparaten på en ren och torr plats.

Tekniska data
Tekniska ändringar förbehålls. 24W43

Diameter kamerahuvud 7,9 mm
Skyddsklass kamerason IP 68 (profundidade de imersão 1 m, 60 min.)
Antal LED 8
Upplösning kamera 1280 x 720 pixel
Synfält (FOV) 80°
Skärpedjup (DOF) 3 ... 8 cm
Sondens diameter 6 mm
Sondlängd 5 m
Längd Kamerahuvud 30 mm
Min. krökningsradie för sond 75 mm
Funktioner	Beständig mot diesel, bensin, motorolja, AdBlue®, etanol,saltvatten (salthalt 28 %)
Arbetsbetingelser	0°C ... 45°C, Humidade de ar máx. 80% rH, sem condensação,Altura de trabalho máx. de 2000 m em relação ao NM (nível do mar)
Förvaringsbetingelser -10°C ... 60°C	C, Humidade de ar máx. 80% rH, sem condensação
Vikt 570 g
Mått (B x H x D) 5080 mm x 42 mm x 42 mm

EU och EK-bestämmelser och kassering

Enheten uppfyller alla nödvändiga normer för fri handel av varor inom EU och UK.

Denna produkt, inklusive tillbehör och förpackning, är en elektronisk enhet, som enligt de europeiska och brittiska direktiven för gammal elektrisk och elektronisk utrustning, måste återvinnas på ett miljövänligt sätt för att ta tillvara på värdefulla råvaror. Elektriska enheter och förpackningar får inte slängas i hushållssoporna. Informera dig hos din kommun om avfallshanteringsplatser och observera avfallshanterings- och säkerhetsinstruktioner på inlämningsplatsen.
