InspectorCamera 3DM - Inspektionskamera Laserliner - Gratis bruksanvisning och manual

Produkttyp	Inspektionskamera för basenhet Videolnspector
Varumärke	Laserliner
Modell	InspectorCamera 3DM
Kamerahuvudets diameter	6 mm
Sondens skyddstyp	IP68 (1 m under 60 min)
Antal LED-lampor	8
Kamerans upplösning	1280 x 720 pixlar
Synfält (FOV)	78°
Skärpedjup (DOF)	3 till 8 cm
Sondens diameter	6 mm
Sondens längd	1 m
Kamerahuvudets längd	20 mm
Minsta böjradie för sond	150 mm
Kamerahuvudets orientering	Upp till 160° via styrspak
Resistanser	Diesel, bensin, motorolja, AdBlue®, etanol, saltvatten (28% salt)
Arbetstemperatur	0°C till 45°C
Förvaringstemperatur	-10°C till 60°C
Maximal relativ luftfuktighet	80% RH (icke-kondenserande)
Vikt	135 g
Mått (L x H x D)	1050 mm x 42 mm x 42 mm
Strömförsörjning	Via basenheten Videolnspector
Underhåll och rengöring	Rengör med lätt fuktad trasa; undvik rengöringsmedel, skurmedel eller lösningsmedel
Säkerhet	Använd inte för medicinska undersökningar; undvik kontakt med kemikalier, elektrisk spänning, heta eller rörliga delar; följ EMC-föreskrifter
LED-riskgrupper	RG 0 (ingen risk för öga och hud)
Byte av kameraenhet	Möjligt genom upplåsning; var noga med att inte skada sonden
Överensstämmelse	EU och Storbritannien; återvinning enligt WEEE-direktiven

Vanliga frågor - InspectorCamera 3DM Laserliner

Hur använder jag funktionen för orientering av kamerahuvudet?

Använd styrspaken (referens 4) för att luta kamerahuvudet upp till 160° (maximal vinkel i nyskick). Flytta aldrig huvudet manuellt under användning, endast via spaken. När den är ihoprullad, aktivera inte sonden.

Vad är kamerans skärpedjup?

Kameran ger skarpa bilder på ett avstånd av 3 till 8 cm framför huvudet. Objekt längre bort kan verka suddiga.

Är sonden vattentät?

Ja, kamerasonden har skyddsklass IP68, vilket möjliggör nedsänkning upp till 1 m djup i 60 minuter. Se till att lämna ett utrymme på 10 cm mellan kabelns ovansida och basenhetens hölje.

Hur rengör jag inspektionskameran?

Rengör alla komponenter med en lätt fuktad trasa. Undvik rengöringsmedel, skurmedel eller lösningsmedel. Förvara apparaten på en torr och ren plats.

Vilka är riskerna vid användning?

Kamerahuvudet kan bli varmt. Undvik kontakt med kemikalier, elektrisk spänning, heta eller rörliga delar. Använd inte för medicinska undersökningar. Följ elektromagnetiska säkerhetsföreskrifter.

Kan jag byta ut kameraenheten?

Ja, kameraenheten kan bytas ut: ta bort den gamla genom att låsa upp låset (referens 3) och sätt i den nya genom att trycka den tills den tar stopp. Dra åt låset. Var noga med att inte skada sonden.

Vilka produkter tål sonden?

Sonden tål diesel, bensin, motorolja, AdBlue®, etanol och saltvatten (salthalt upp till 28%). Detta möjliggör användning i bilmiljöer.

Vilken upplösning har kameran?

Kameran erbjuder en upplösning på 1280 x 720 pixlar (HD), med ett synfält på 78°.

Fungerar kameran självständigt?

Nej, InspectorCamera 3DM är en kameraenhet avsedd för anslutning till basenheten Videolnspector. Den överför färgvideobilder till basenhetens LCD-skärm.

Vilka förvaringsförhållanden rekommenderas?

Förvara apparaten vid en temperatur mellan -10°C och 60°C, med en relativ luftfuktighet på max 80% (icke-kondenserande). Undvik mekaniska belastningar, extrema temperaturer och kraftiga vibrationer.

BRUKSANVISNING InspectorCamera 3DM Laserliner

Läs igenom hela bruksanvisningen, det medföljande häftet "Garanti- och tilläggsanvisningar" samt aktuell information och anvisningar på internetlänken i slutet av den här instruktionen. Följ de anvisningar som finns i dem. Dessa underlag ska sparas och medfölja laseranordningen om den lämnas vidare.

Avsedd användning

InspectorCamera 3DM är en kameraenhet för anslutning till basenheten Videolnspector. Tillsammans med basenheten skickas videobilder i färg till LCD:n för kontroll av svåråtkomliga ställen som t.ex. hålrum, kanaler, murverk eller inuti fordon.

Allmänna säkerhetsföreskrifter

• Använd enheten uteslutande på avsett sätt inom specifikationerna.
• Den här produkten och dess tillbehör är ingen leksak. Mantenha-os afastados das crianças.
• Kamerahuvudet kan bli mycket varmt under drift och skada känsliga inspektionsobjekt.
  – Det är inte tillåtet att förändra enhetens konstruktion.
• Utsätt inte apparaten för mekanisk belastning, extrema temperaturer eller kraftiga vibrationer.
• Enheten får inte längre användas om en eller flera funktioner slutar fungera, samt vid skador på höljet eller anslutningsledningarna eller om basenhetens batteri är svagt.
• Kamerahuvudet är varken syrabeständigt eller brandtåligt.
• Se till att InspectorCamera 3DM inte kommer i kontakt med kemikalier, spänning eller föremål som är rörliga eller heta. Det skulle kunna leda till att såväl enheten som användaren skadas.
• För att säkerställa skyddsklassen IP 68, får kamerakabeln bara doppas ner till ett avständ på 8 cm från basenhetens hölie
• InspectorCamera 3DM får inte användas för medicinska undersökningar eller personundersökningar.
• Beakta förebyggande säkerhetsåtgärder från lokala resp. nationella myndigheter gällande avsedd användning av apparaten.
• Enheten är inte lämplig att använda för mätningar i närheten av farlig spänning. Var därför alltid vid mätningar i närheten av elektriska anläggningar noga med att ledningarna är spänningsfria. Det måste genom lämpliga åtgärder vara säkerställt, att spänningsfrihet råder och att strömmen inte kan slås på oavsiktligt igen.

Säkerhetsföreskrifter

Användning med artificiell optisk strålning (OStrV)

- Apparaten arbetar med LEDer i riskgrupp RG 0 (fri grupp, ingen risk) enligt gällande normer för fotobiologisk säkerhet (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) i era aktuella fattningar.

- Den aktuella strålningen från LEDerna är vid avsedd användning och under förnuftiga och förutsägbara betingelser ofarlig för ögonen och huden.

Säkerhetsföreskrifter

Kontakt med elektromagnetisk strålning

• Mätapparaten uppfyller föreskrifter och gränsvärden för elektromagnetisk kompatibilitet i enlighet med EMC-riktlinjen 2014/30/EU.
  – Lokala driftsbegränsningar, t.ex. på sjukhus, flygplan, bensinstationer eller i närheten av personer med pacemaker ska beaktas. Det är möjligt att det kan ha en farlig påverkan på eller störa elektroniska apparater.

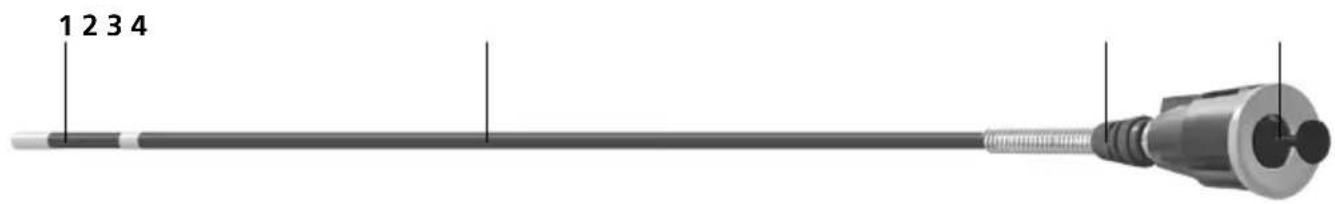

1 Kamerahuvudet

2 Kamerasond

3 Låsning kameraenhet

4 Styrspak för att röra på kamerahuvudet

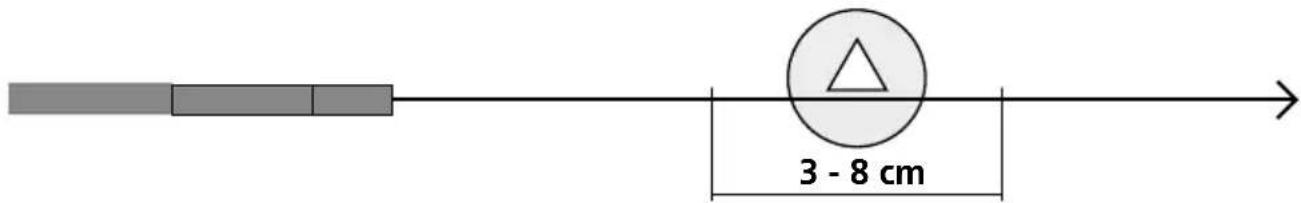

1 Skärpedjupsområde

Kameran på InspectorCamera 3DM levererar skarpa bilder inom området 3 - 8 cm framför kamerahuvudet.

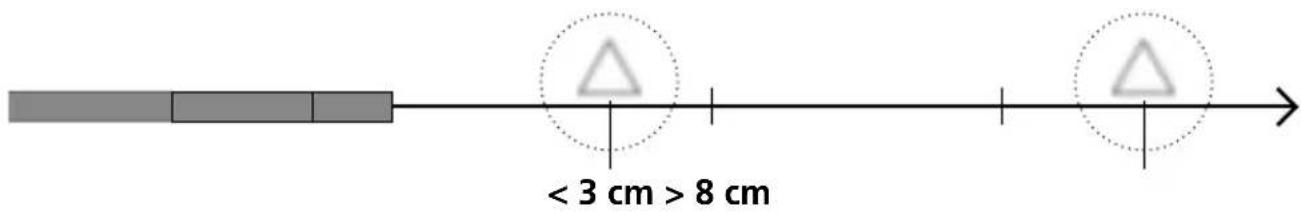

Objekt som ligger längt utanför det fokusområdet kan bli oskarpa.

2 Injustering av kamerahuvudet

I nyskick är 3D-kamerahuvudets maximala vinkelläge fabriksinställt på 160°, med en tolerans på ± 5°. Dessutom måste kamerasonden vara helt rak, utan onödiga kurvor eller böjar. På grund av normalt mekaniskt slitage kan det maximala vinkelläget minska under produktens livslängd.

!

Det rörliga 3D-kamerahuvudet får inte utsättas för stark mekanisk påfrestning i vinklat tillstånd. Observera det maximala vinkelläget, den minimala böjningsradien och den maximala dragkraften för att inte skada 3D-kamerahuvudet. Ryck inte i eller skjut på kamerasonden. Kamerahuvudet får aldrig flyttas för hand när det används, utan endast med manöverspaken. När den är ihoprullad får kamerasonden varken användas för hand eller med manöverspaken.

Skador på 3D-kamerahuvudet och -sonden på grund av felaktig hantering täcks inte av garantin.

Anvisningar för underhåll och skötsel

Rengör alla komponenter med en lätt fuktad trasa och undvik användning av puts-, skur- och lösningsmedel. Förvara apparaten på en ren och torr plats.

Tekniska data
Tekniska ändringar förbehålls. 24W36

Diameter kamerahuvud 6 mm
Skyddsklass kamerason IP 68 (profundidade de imersão 1 m, 60 min.)
Antal LED 8
Upplösning kamera 1280 x 720 pixel
Synfält (FOV) 78°
Skärpedjup (DOF) 3 ... 8 cm
Sondens diameter 6 mm
Sondlängd 1 m
Längd Kamerahuvud 20 mm
Min. krökningsradie för sond 150 mm
Funktioner	Beständig mot diesel, bensin, motorolja, AdBlue®, etanol, saltvatten (salthalt 28 %)
Arbetsbetingelser	0°C ... 45°C, Humidade de ar máx. 80% rH, sem condensação, Altura de trabalho máx. de 2000 m em relação ao NM (nível do mar)
Förvaringsbetingelser -10°C ... 60°C	C, Humidade de ar máx. 80% rH, sem condensação
Vikt 135 g
Mått (B x H x D) 1050 mm x 42 mm x 42 mm

EU och EK-bestämmelser och kassering

Enheten uppfyller alla nödvändiga normer för fri handel av varor inom EU och UK.

Denna produkt, inklusive tillbehör och förpackning, är en elektronisk enhet, som enligt de europeiska och brittiska direktiven för gammal elektrisk och elektronisk utrustning, måste återvinnas på ett miljövänligt sätt för att ta tillvara på värdefulla råvaror. Elektriska enheter och förpackningar får inte slängas i hushållssoporna. Informera dig hos din kommun om avfallshanteringsplatser och observera avfallshanterings- och säkerhetsinstruktioner på inlämningsplatsen.

Ytterligare säkerhets- och extra anvisningar på: https://packd.li/ll/aom/in
