Tip produs	Cameră de inspecție pentru unitatea de bază Videolnspector
Marcă	Laserliner
Model	InspectorCamera 3DM
Diametru cap cameră	6 mm
Tip protecție sondă	IP68 (1 m timp de 60 min)
Număr becuri LED	8
Rezoluție cameră	1280 x 720 pixeli
Câmp vizual (FOV)	78°
Adâncime câmp (DOF)	3 până la 8 cm
Diametru sondă	6 mm
Lungime sondă	1 m
Lungime cap cameră	20 mm
Rază de curbură min. a sondei	150 mm
Orientare cap cameră	Până la 160° prin manetă de comandă
Rezistențe	Motorină, benzină, ulei motor, AdBlue®, etanol, apă sărată (28% sare)
Temperatură de lucru	0°C până la 45°C
Temperatură de depozitare	-10°C până la 60°C
Umiditate relativă max.	80% RH (necondensantă)
Greutate	135 g
Dimensiuni (L x H x P)	1050 mm x 42 mm x 42 mm
Alimentare	Prin unitatea de bază Videolnspector
Întreținere și curățare	Curățați cu o cârpă ușor umedă; evitați produse de curățare, abrazive sau solvenți
Siguranță	Nu utilizați pentru examene medicale; evitați contactul cu substanțe chimice, tensiune electrică, piese fierbinți sau în mișcare; respectați instrucțiunile EMC
Grupuri de risc LED	RG 0 (fără risc pentru ochi și piele)
Înlocuire unitate cameră	Posibil prin deblocare; atenție să nu deteriorați sonda
Conformitate	UE și Regatul Unit; reciclare conform directivelor DEEE

Întrebări frecvente - InspectorCamera 3DM Laserliner

Cum să utilizați funcția de orientare a capului camerei?

Utilizați maneta de comandă (marcaj 4) pentru a înclina capul camerei până la 160° (poziția unghiulară max. în stare nouă). Nu mișcați niciodată capul manual în timpul intervenției, doar prin manetă. În stare înfășurată, nu acționați sonda.

Care este adâncimea câmpului camerei?

Camera oferă imagini clare la o distanță de 3 până la 8 cm în fața capului. Obiectele aflate dincolo pot apărea neclare.

Sonda este impermeabilă?

Da, sonda camerei beneficiază de protecție IP68, ceea ce permite imersarea până la 1 m adâncime timp de 60 de minute. Asigurați-vă că lăsați un spațiu de 10 cm între partea superioară a cablului și carcasa unității de bază.

Cum să curățați camera de inspecție?

Curățați toate componentele cu o cârpă ușor umedă. Evitați produsele de curățare, abrazivele sau solvenții. Depozitați dispozitivul într-un loc uscat și curat.

Care sunt riscurile de utilizare?

Capul camerei se poate încălzi. Evitați orice contact cu substanțe chimice, tensiune electrică, piese fierbinți sau în mișcare. Nu utilizați pentru examene medicale. Respectați instrucțiunile de securitate electromagnetică.

Pot înlocui unitatea camerei?

Da, unitatea camerei poate fi înlocuită: scoateți-o pe cea veche deblocând încuietoarea (marcaj 3) și introduceți-o pe cea nouă împingând-o până la opritor. Strângeți încuietoarea. Atenție să nu deteriorați sonda.

Cu ce produse este compatibilă sonda?

Sonda rezistă la motorină, benzină, ulei motor, AdBlue®, etanol și apă sărată (conținut de sare până la 28%). Aceasta permite utilizarea în medii auto.

Care este rezoluția camerei?

Camera oferă o rezoluție de 1280 x 720 pixeli (HD), cu un câmp vizual de 78°.

Funcționează camera singură?

Nu, InspectorCamera 3DM este o unitate de cameră destinată conectării la unitatea de bază Videolnspector. Transmite imagini video color pe ecranul LCD al unității de bază.

Care sunt condițiile de depozitare recomandate?

Depozitați dispozitivul la o temperatură între -10°C și 60°C, cu o umiditate relativă max. de 80% (necondensantă). Evitați sarcinile mecanice, temperaturile extreme și vibrațiile importante.

MANUAL DE UTILIZARE InspectorCamera 3DM Laserliner

Citiți integral instrucțiunile de exploatare, caietul însoțitor „Indicații privind garanția și indicații suplimentare” precum și informațiile actuale și indicațiile apăsând link-ul de internet de la capătul acestor instrucțiuni. Urmați indicațiile din cuprins. Aceste instrucțiuni trebuie păstrate și la predarea mai departe a dispozitivului laser.

Utilizarea conformă cu destinația

InspectorCamera 3DM este o unitate de cameră pentru conectarea la unitatea de bază Videolnspector. Împreună cu unitatea de bază sunt transmise imagini video color către ecranul LCD din locurile greu accesibile de ex. din spații cu goluri, puțuri, zidărie sau din domeniul auto.

Indicații generale de siguranță

• Utilizați aparatul exclusiv conform destinației sale de utilizare cu respectarea specificațiilor.
• Aparatele de măsură și accesoriiile nu constituie o jucărie. A nu se lăsa la îndemâna copiilor.
• Capul camerei se poate încălzi considerabil în timpul funcționării și poate provoca deteriorarea obiectelor inspectate sensibile.
• Aparatul nu trebuie să fie modificat constructiv.
• Nu expuneți aparatul la sarcini mecanice, temperaturi ridicate sau vibrații puternice.
  – Aparatul nu trebuie să mai fie utilizat dacă una sau mai multe funcții sunt indisponibile, dacă carcasa sau cablurile de conectare sunt deteriorate sau dacă bateria unității de bază este descărcată.
• Capul camerei video nu este rezistent la acid sau la foc.
  – Se va acorda deosebită atenție faptului ca InspectorCamera 3DM să nu intre în contact cu chimicalele, tensiune electrică, obiectele aflate în mișcare sau încinse. Astfel se poate cauza deteriorarea instrumentului și utilizatorul se poate accidenta foarte grav.
  – Pentru a asigura clasa de protecție IP 68, cablul camerei poate fi imersat numai până la o distanță de 8 cm față de carcasa unității de bază
• Nu este permisă utilizarea InspectorCamera 3DM pentru consultare medicală/consultarea perosanelor.
  – Tineți cont de prevederile de siguranță ale autorităților locale resp. naționale privind utilizarea corespunzătoare a aparatului.
  – Aparatul nu este adecvat pentru măsurători în apropierea unor tensiuni periculoase. De aceea, la măsurători în apropierea unor instalații electrice, acordați întotdeauna atenție absenței tensiunii în elementele conducătoare. Absența tensiunii și siguranța împotriva repornirii trebuie să fie garantate prin intermediul unor măsuri adecvate.

Indicații de siguranță

Manipularea cu razele optice artificiale OStrV

• Aparatul lucrează cu LED-uri din grupul de risc RG 0 (grupă liberă, fără risc) conform standardelor în vigoare pentru siguranța fotobiologică (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) în edițiile actuale ale acesteia.
• Razele de acces a ledurilor nu sunt periculoase pentru ochiul uman și pielea umană în cazul utilizării conforme cu destinația și în cazul deservirii în mod rezonabil și previzibil.

Indicații de siguranță

Manipularea cu razele electromagnetice

– Aparatul de măsură respectă prescripțiile și valorile limită pentru compatibilitatea electromagnetică în conformitate cu directiva EMC 2014/30/UE.
- Trebuie respectate limitările locale de funcționare de ex. în spitale, în aeroporturi, la benzinării, sau în apropierea persoanelor cu stimulatoare cardiace. Există posibilitatea unei influențe periculoase sau a unei perturbații de la și din cauza aparatelor electrice.

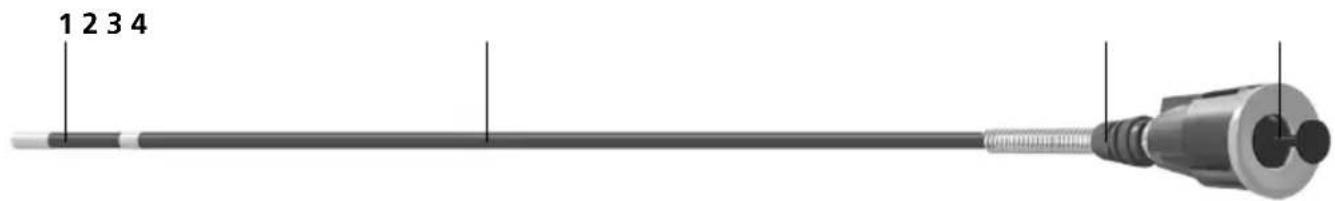

1 Fața camerei
2 Sondă cameră

3 Blocare unitate cameră
4 Manetă de comandă a capului camerei

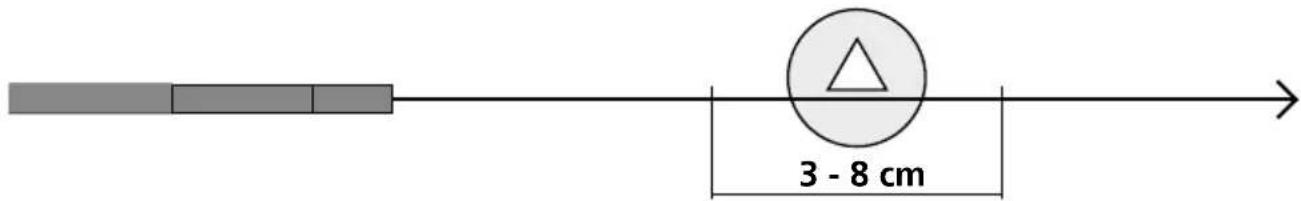

1 Domeniu de reglare a clarității

Camera frontală a InspectorCamera 3DM furnizează imagini clare în domeniul de 3 - 8 cm în fața camerei.

Obiectele cu mult în afara acestei raze de focusare pot apărea reclare.

2 Orientarea capului camerei

Pozitia unghiulară maximă a capului camerei 3D, atunci când este nou, este de 160° din fabrică, cu o toleranță de ± 5°. Pentru aceasta, sonda camerei trebuie să se afle într-o poziție complet dreaptă, adică fără curburi sau îndoituri inutile. Uzura mecanică normală poate reduce poziția unghiulară maximă pe parcursul duratei de viață a produsului.

!

Capul mobil al camerei 3D nu trebuie să fie supus la solicitări mecanice puternice atunci când este înclinat. Respectați poziția unghiulară maximă, raza minimă de curbură și forța maximă de tracțiune pentru a nu deteriora capul camerei 3D. Nu bruscați și nu împingeți sonda camerei. Capul camerei nu trebuie mișcat niciodată cu mâna atunci când este utilizat, ci exclusiv cu ajutorul manetei de comandă. În stare înfășurată, sonda camerei nu trebuie să fie mișcată nici cu mâna, nici cu maneta de comandă.

Deteriorarea capului camerei 3D și a sondei din cauza manipulării necorespunzătoare este exclusă de la garanție.

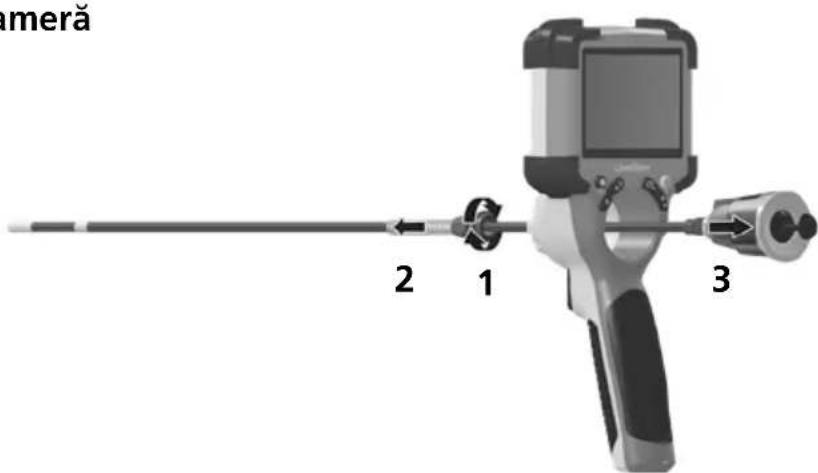

B Schimbare unitate cameră

Indicații privind întreținerea și îngrijirea

Curățați toate componentele cu o lavetă ușor umedă și evitați utilizarea de agenți de curățare, abrazivi și de dizolvare. Depozitați aparatul la un loc curat, uscat.

Date tehnice
Ne rezervăm dreptul să efectuăm modificări tehnice. 24W36

Diametru cap cameră 6 mm
Tip protecție sondă cu cameră IP 68 (Adâncimea de operare 1 m, 60 min.)
Număr becuri LED 8
Rezoluție cameră 1280 x 720 pixeli
Câmp de vizibilitate (FOV) 78°
Adâncime claritate (DOF) 3 ... 8 cm
Diametru sondă 6 mm
Lungime sondă 1 m
Lungime Cap cameră video 20 mm
Rază min. încovoiere sondă 150 mm
Caracteristici	Rezistent la motorină, benzină, ulei de motor, AdBlue®, alcool etilic, apă sărată (conținut de sare 28 %)
Condiții de lucru	0°C ... 45°C, Umiditate aer max. 80% rH, fără formare condens,Înălțime de lucru max. 2000 m peste NN (nul normal)
Condiții de depozitare -10°C ... 60°C, Umiditate aer max. 80% rH, fără formare condens
Greutate 135 g
Dimensiuni (L x Î x A) 1050 mm x 42 mm x 42 mm

Prevederile UE și UK și debarasarea

Aparatul respectă toate normele necesare pentru circulația liberă a mărfii pe teritoriul UE și UK.

Acest produs, inclusiv accesoriiile și ambalajele, este un aparat electric care, conform cu Directivele Europene și Britanice privind deșeurile de echipamente electrice și electronice, baterii și ambalaje, trebuie reciclat într-un mod ecologic pentru a recupera materii prime valorose. Dispozitivele electrice și ambalajele nu trebuie debarasate la deșeurile menajere. Pentru alte indicații privind siguranța și indicații suplimentare vizitați: Contactați autoritățile locale pentru a vă informa în privința locurilor speciale de debarasare corespunzătoare și respectați instrucțiunile respective de debarasare și de siguranță la punctele de preluare.
