InspectorCamera 3DM - Tarkastuskamera Laserliner - Ilmainen käyttöohje ja opas

Tuotetyyppi	Videolnspector-perusyksikön tarkistuskamera
Merkki	Laserliner
Malli	InspectorCamera 3DM
Kamerapään halkaisija	6 mm
Anturin suojausluokka	IP68 (1 m 60 min ajan)
LED-lamppujen lukumäärä	8
Kameran resoluutio	1280 x 720 pikseliä
Näkökenttä (FOV)	78°
Syvyysterävyys (DOF)	3–8 cm
Anturin halkaisija	6 mm
Anturin pituus	1 m
Kamerapään pituus	20 mm
Anturin min. taivutussäde	150 mm
Kamerapään suuntaus	Jopa 160° ohjausvivulla
Kestävyys	Diesel, bensiini, moottoriöljy, AdBlue®, etanoli, suolavesi (28% suolaa)
Käyttölämpötila	0°C - 45°C
Säilytyslämpötila	-10°C - 60°C
Suhteellinen kosteus max.	80% RH (ei tiivistyvä)
Paino	135 g
Mitat (P x K x S)	1050 mm x 42 mm x 42 mm
Virtalähde	Videolnspector-perusyksikön kautta
Huolto ja puhdistus	Puhdista kevyesti kostealla liinalla; vältä puhdistusaineita, hankausaineita tai liuottimia
Turvallisuus	Älä käytä lääketieteellisiin tutkimuksiin; vältä kosketusta kemikaalien, sähköjännitteen, kuumien tai liikkuvien osien kanssa; noudata EMC-ohjeita
LED-riskirajoitusryhmä	RG 0 (ei riskiä silmälle tai iholle)
Kamerayksikön vaihto	Mahdollista avaamalla lukitus; ole varovainen, ettet vahingoita anturia
Vaatimustenmukaisuus	EU ja Iso-Britannia; kierrätys WEEE-direktiivien mukaisesti

Usein kysytyt kysymykset - InspectorCamera 3DM Laserliner

Kuinka käytän kamerapään suuntaustoimintoa?

Käytä ohjausvipua (merkintä 4) kamerapään kallistamiseen jopa 160° (maksimi kulma-asento uutena). Älä koskaan liikuta päätä manuaalisesti toimenpiteen aikana, ainoastaan vivun avulla. Kelatussa tilassa älä käytä anturia.

Mikä on kameran syvyysterävyys?

Kamera tuottaa teräviä kuvia 3–8 cm etäisyydellä pään edessä. Tätä kauempana olevat kohteet voivat näyttää epäteräviltä.

Onko anturi vesitiivis?

Kyllä, kameran anturi on suojattu IP68-luokituksella, mikä mahdollistaa upotuksen jopa 1 m syvyyteen 60 minuutin ajan. Varmista, että jätät 10 cm tilaa kaapelin yläosan ja perusyksikön kotelon väliin.

Kuinka puhdistan tarkistuskameran?

Puhdista kaikki osat kevyesti kostealla liinalla. Vältä puhdistusaineita, hankausaineita tai liuottimia. Säilytä laitetta kuivassa ja puhtaassa paikassa.

Mitkä ovat käytön riskit?

Kamerapää saattaa kuumentua. Vältä kosketusta kemikaalien, sähköjännitteen, kuumien tai liikkuvien osien kanssa. Älä käytä lääketieteellisiin tutkimuksiin. Noudata sähkömagneettista turvallisuutta koskevia ohjeita.

Voinko vaihtaa kamerayksikön?

Kyllä, kamerayksikkö voidaan vaihtaa: poista vanha avaamalla lukitus (merkintä 3) ja työnnä uusi paikalleen. Kiristä lukitus. Varo vahingoittamasta anturia.

Minkä tuotteiden kanssa anturi on yhteensopiva?

Anturi kestää dieseliä, bensiiniä, moottoriöljyä, AdBlue®, etanolia ja suolavettä (suolapitoisuus jopa 28%). Tämä mahdollistaa käytön autoilun ympäristöissä.

Mikä on kameran resoluutio?

Kamera tarjoaa resoluution 1280 x 720 pikseliä (HD), näkökenttä 78°.

Toimiiko kamera itsenäisesti?

Ei, InspectorCamera 3DM on kamerayksikkö, joka on tarkoitettu liitettäväksi Videolnspector-perusyksikköön. Se lähettää värisiä videokuvia perusyksikön LCD-näytölle.

Mitkä ovat suositellut säilytysolosuhteet?

Säilytä laitetta lämpötilassa -10°C - 60°C, suhteellinen kosteus max. 80% (ei tiivistyvä). Vältä mekaanista kuormitusta, äärimmäisiä lämpötiloja ja voimakkaita tärinöitä.

KÄYTTÖOHJE InspectorCamera 3DM Laserliner

Lue käyttöohje, oheinen lisälehti „Takuu- ja muut ohjeet“ sekä tämän käyttöohjeen lopussa olevan linkin kautta löytyvät ohjeet ja tiedot kokonaan. Noudata annettuja ohjeita. Säilytä nämä ohjeet ja anna ne mukaan laserlaitteen seuraavalle käyttäjälle.

Käyttötarkoitus

InspectorCamera 3DM on kamerayksikkö, joka liitetään VideoInspector-perusyksikköön. Perusyksikköön liitetyllä kameralla voi ottaa värillistä videokuvaa vaikepääsyisistä paikoista, esim. onteloista, kuiluista, hormeista, tiilirakenteista ja ajoneuvoista LCD-näytölle katsottavaksi.

Yleiset turvallisuusohjeet

• Käytä laitetta yksinomaan ilmoitettuun käyttötarkoitukseen teknisten tietojen mukaisesti.
• Tuote ja sen tarvikkeet eivät ole tarkoitettu lasten leikkeihin. Säilytä ne poissa lasten ulottuvilta.
• Kamerapää saattaa kuumentua käytön aikana erittäin kuumaksi ja vahingoittaa herkkiä tarkastuskohteita.
  – Laitteen rakenteeseen ei saa tehdä muutoksia.
  – Älä aseta laitetta mekaanisen kuorman, korkean lämpötilan tai voimakkaan tärinän aiheuttaman rasituksen alaiseksi.
• Laitetta ei saa enää käyttää, jos yksi tai useampi toiminto ei toimi tai jos kotelo tai liitäntäjohdot ovat vaurioituneet tai jos perusyksikön pariston varaustila on alhainen.
  – Kamerapää ei kestä happoja eikä tulta.
• InspectorCamera 3DM -kaapeli ei missään tapauksessa saa joutua kosketuksiin kemikaalien, jännitteen eikä liikkuvien tai kuumien esineiden kanssa. Tällainen kontakti saattaa vahingoittaa laitetta ja aiheuttaa vammoja myös laitteen käyttäjälle.
• Kotelointiluokan IP 68 varmistamiseksi kamerakaapelin perusyksikön puoleista ensimmäistä 8 cm:ä (siis liitäntää perusyksikköön) ei saa upottaa nesteeseen.
• InspectorCamera 3DM -kaapelia ei saa käyttää lääketieteellisiin tutkimuksiin eikä henkilöiden tutkimiseen.
  – Huomaa paikallisten ja kansallisten viranomaisten antamat laitteen turvallista ja asianmukaista käyttöä koskevat määräykset.
  – Laite ei ole tarkoitettu mittauskäyttöön vaarallisen jännitteen lähellä. Siksi sähkölaitteiden lähellä mitattaessa on huolehdittava, että sähköä johtavat osat ovat jännitteettömiä. Varmista jännitteettömyys ja tahaton uudelleenkytkeminen jollakin asianmukaisella tavalla.

Turvallisuusohjeet

Keinotekoinen optinen säteily OStrV

LED-lähtö

– Laitteen LEDit kuuluvat riskiryhmään RG 0 (vapaa ryhmä, ei riskiä) voimassa olevien fotobioottista turvallisuutta koskevien standardien (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) mukaan.
– LEDien säteily on määräysten mukaisessa käytössä ja ennakoitavissa olosuhteissa vaaratonta ihmissilmälle ja -iholle.

Turvallisuusohjeet

Sähkömagneettinen säteily

• Mittauslaite täyttää EMC-direktiivin 2014/30/EU sähkömagneettista sietokykyä koskevat vaatimukset ja raja-arvot.
  – Huomaa käyttörajoitukset esim. sairaaloissa, lentokoneissa, huoltoasemilla ja sydäntahdistimia käyttävien henkilöiden läheisyydessä. Säteilyllä voi olla vaarallisia vaikutuksia sähköisissä laitteissa tai se voi aiheuttaa niihin häiriöitä.

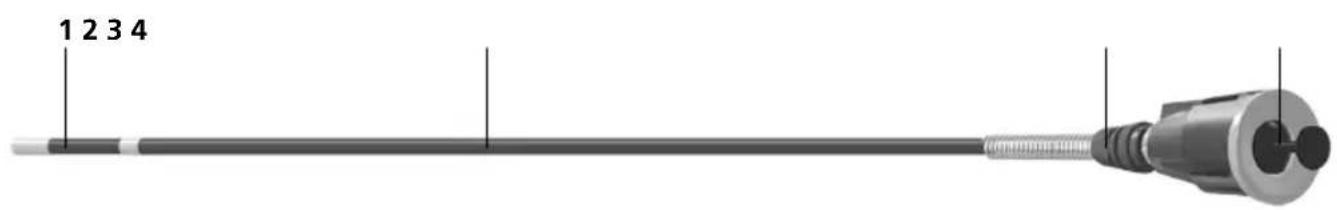

1 Kamerapää
2 Kamerasondi

3 Kamerayksikön lukitus
4 Kamerapään liikkeen ohjausvipu

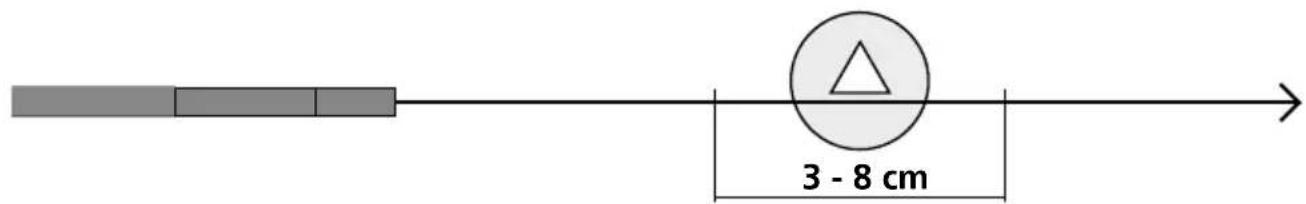

1 Syväterävyysalue

InspectorCamera 3DM ottaa tarkkoja kuvia 3 - 8 cm etäisyydeltä kamerapään edestä.

Kaukana tarkennusalueen ulkopuolella olevat kohteet saattavat näkyä epätarkkoina.

2 Kamerapään suuntaaminen

Uuden 3D-kamerapään maksimikulma-asento on tehdasasetuksena 160° toleranssilla ± 5°. Sitä varten kamerasondin tulee olla täysin suorassa asennossa, siis ilman tarpeettomia mutkia. Normaalin mekaanisen kulumisen vuoksi maksimikulma-asento saattaa pienentyä tuotteen käyttöiän aikana.

!

Liikkuvaa 3D-kamerapäätä ei saa altistaa kulma-asennossa voimakkaalle mekaaniselle rasitukselle. Jotta et vahingoita 3D-kamerapäätä, huomioi maksimi kulma-asento, minimi taivutussäde ja maksimi vetovoima. Älä liikuta kamerasondia nykimällä äläkä työntämällä. Työskentelyn aikana kamerapäätä ei saa milloinkaan liikuttaa käsin, vaan vain ohjausvivun avulla. Auki kelattua kamerasondia ei saa liikuttaa käsin eikä ohjausvivulla.

Virheellisen käsittelyn aiheuttamat 3D-kamerapään ja -sondin vauriot jäävät takuun ulkopuolelle.

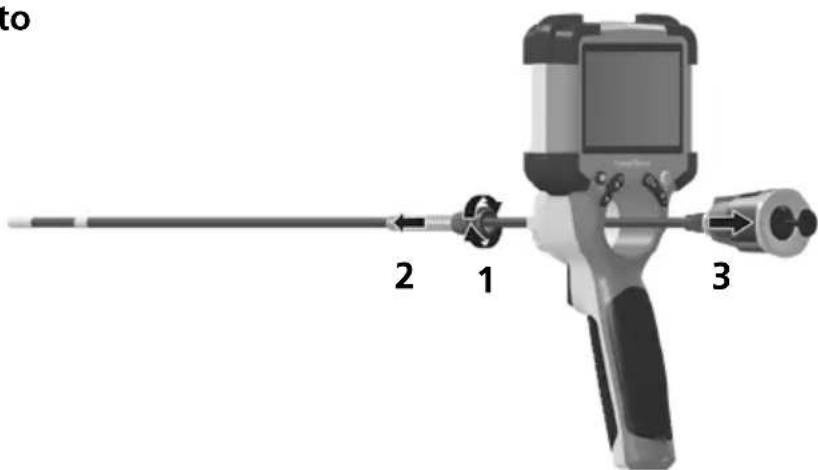

B Kamerayksikön vaihto

Ohjeet huoltoa ja hoitoa varten

Puhdista kaikki osat nihkeällä kankaalla. Älä käytä pesu- tai hankausaineita äläkä liuottimia. Säilytä laite puhtaassa ja kuivassa paikassa.

Tekniset tiedot
Oikeus teknisiin muutoksiin pidätetään. 24W36

Kamerapään halkaisija 6 mm
Suojausluokka kameran anturi IP 68 (Syvyys 1 m, 60 min)
LED-valaisimien lukumäärä 8
Kameran tarkkuus 1280 x 720 pikseliä
Näkökenttä (FOV) 78°
Syväterävyys (DOF) 3 ... 8 cm
Anturin halkaisija 6 mm
Anturin pituus 1 m
Pituus Kamerapää 20 mm
Anturin pienin taivutussäde 150 mm
Ominaisuudet	Kestää dieseliä, bensiiniä, moottoriöljyä, AdBlue®-valmistetta, etyylialkoholia, suolavettä (suolapitoisuus 28%)
Käyttöympäristö	0°C ... 45°C, Ilmankosteus maks. 80% RH, ei kondensoituva, Asennuskorkeus maks. 2000 m merenpinnasta
Varastointiolosuhteet -10°C ... 60°C	C, Ilmankosteus maks. 80% RH, ei kondensoituva
Paino 135 g
Mitat (L x K x S) 1050 mm x 42 mm x 42 mm

EU- ja UK-määräykset ja hävittäminen

Laite täyttää kaikki EU:n alueella ja UK:ssa tapahtuvaa vapaata tavaranvaihtoa koskevat standardit.

Tämä tuote, lisävarusteet ja pakkaukset mukaan lukien, on sähkölaite, joka eurooppaöaisten ja UK:n sähkö- ja elektroniikkaromua, akkuja ja pakkauksia koskevien direktiivien mukaisesti on kierrätettävä ympäristöystävällisellä tavalla arvokkaiden raaka-aineiden talteenottamiseksi. Sähkölaitteet ja pakkaukset eivät ole sekajätettä. Saat kierrättämistä koskevia lisätietoja paikkakuntasi ympäristökeskuksesta. Noudata keräyspisteen antamia hävittämis- ja turvallisuusohjeita.

Lisätietoja, turvallisuus- yms. ohjeita:
