HD FlexCamera - Cameră de inspecție Laserliner - Manual de utilizare gratuit

Tip produs	Cameră de inspecție
Marcă	Laserliner
Model	HD FlexCamera
Diametru cap cameră	7,9 mm
Grad de protecție a sondei	IP68 (1,5 m, 60 min)
Număr LED-uri	8
Rezoluție cameră	1280 x 720 pixeli
Câmp vizual (FOV)	80°
Adâncime de câmp (DOF)	3 până la 8 cm
Diametru sondă	6 mm
Lungime sondă	1,5 m
Lungime cap cameră	35 mm
Rază de curbură minimă	75 mm
Rezistență	Ulei și benzină
Condiții de lucru	0°C până la 50°C, HR max 80% fără condens
Condiții de depozitare	-10°C până la 70°C, HR max 80% fără condens
Greutate	175 g
Dimensiuni (L x Î x A)	1550 mm x 21 mm x 21 mm
Alimentare	Prin unitatea de bază VideoFlex HD
Utilizare conformă	Inspecția locurilor greu accesibile (cavități, puțuri, zidărie, vehicule)
Întreținere și curățare	Curățați cu o cârpă ușor umedă, evitați solvenții și produsele abrazive. Depozitați uscat și curat.
Securitate	Nu utilizați în apropierea tensiunilor periculoase, nu scufundați complet (lăsați 10 cm margine), nu utilizați pe oameni, nu modificați dispozitivul.
Piese de schimb și reparabilitate	Accesoriu pentru unitatea de bază VideoFlex HD. Nicio piesă de schimb specifică menționată.
Informații generale	Conform directivelor UE și UK. Reciclați conform reglementărilor locale.

Întrebări frecvente - HD FlexCamera Laserliner

Cum se utilizează camera HD FlexCamera cu unitatea de bază VideoFlex HD?

Conectați mufa camerei în conectorul prevăzut pe unitatea de bază. Porniți unitatea de bază și navigați în meniu pentru a selecta sursa camerei. Camera transmite imaginile în timp real pe ecran.

Care este adâncimea de câmp a camerei?

Adâncimea de câmp este de 3 până la 8 cm. Pentru a obține o imagine clară, plasați capul camerei la această distanță de obiect.

Pot scufunda complet cablul camerei?

Nu, pentru a garanta protecția IP68, lăsați un spațiu de 10 cm între partea de sus a cablului și carcasa unității de bază. Adâncimea maximă este de 1,5 m timp de 60 de minute.

Ce fac dacă imaginea este neclară?

Asigurați-vă că capul camerei se află în zona de adâncime de câmp (3 până la 8 cm). Dacă obiectul este prea aproape sau prea departe, imaginea poate fi neclară. Ajustați distanța.

Cum se întreține camera?

Curățați camera cu o cârpă ușor umedă. Nu utilizați solvenți, produse abrazive sau agenți de curățare agresivi. Depozitați-o într-un loc uscat și curat.

Pot folosi această cameră pentru a inspecta instalațiile electrice?

Nu, dispozitivul nu este conceput pentru măsurarea în apropierea tensiunilor periculoase. Asigurați-vă că piesele conductoare sunt deconectate înainte de orice inspecție.

Care sunt condițiile de temperatură pentru utilizare?

Camera poate fi utilizată de la 0°C până la 50°C cu o umiditate relativă maximă de 80% fără condens.

Poate fi utilizată camera pentru examinări medicale?

Nu, este interzisă utilizarea HD FlexCamera pentru examinări medicale pe oameni. Este rezervată inspecției tehnice.

Cum se reciclează camera la sfârșitul vieții?

Conform directivelor europene și britanice, nu aruncați dispozitivul cu deșeurile menajere. Depuneți-l într-un punct de colectare adecvat pentru reciclarea deșeurilor electronice.

Ce fac dacă camera nu funcționează?

Verificați mai întâi conexiunea la unitatea de bază și starea bateriei. Dacă problema persistă, consultați manualul complet sau contactați serviciul de asistență. Nu încercați să reparați singur.

MANUAL DE UTILIZARE HD FlexCamera Laserliner

Citiți integral instrucțiunile de exploatare, caietul însoțitor „Indicații privind garanția și indicații suplimentare” precum și informațiile actuale și indicațiile apăsând link-ul de internet de la capătul acestor instrucțiuni. Urmați indicațiile din cuprins. Aceste instrucțiuni trebuie păstrate și la predarea mai departe a dispozitivului laser.

Utilizarea conformă cu destinația

HD FlexCamera este o unitate de cameră pentru conectarea la unitatea de bază VideoFlex HD. Împreună cu unitatea de bază sunt transmise imagini video color către ecranul LCD din locurile greu accesibile de ex. din spații cu goluri, puțuri, zidărie sau din domeniul auto.

Indicații generale de siguranță

• Utilizați aparatul exclusiv conform destinației sale de utilizare cu respectarea specificațiilor.
• Aparatele de măsură și accesoriiile nu constituie o jucărie. A nu se lăsa la îndemâna copiilor.
• Capul camerei se poate încălzi considerabil în timpul funcționării și poate provoca deteriorarea obiectelor inspectate sensibile.
  – Aparatul nu trebuie să fie modificat constructiv.
• Nu expuneți aparatul la sarcini mecanice, temperaturi ridicate sau vibrații puternice.
  – Aparatul nu trebuie să mai fie utilizat dacă una sau mai multe funcții sunt indisponibile, dacă carcasa sau cablurile de conectare sunt deteriorate sau dacă bateria unității de bază este descărcată.
• Capul camerei video nu este rezistent la acid sau la foc.
• Se va acorda deosebită atenție faptului ca HD FlexCamera să nu intre în contact cu chimicalele, tensiune electrică, obiectele aflate în mișcare sau încinse. Astfel se poate cauza deteriorarea instrumentului și utilizatorul se poate accidenta foarte grav.
  – Pentru a asigura clasa de protecție IP 68, cablul camerei poate fi imersat numai până la o distanță de 10 cm față de carcasa unității de bază
• Nu este permisă utilizarea HD FlexCamera pentru consultare medicală/consultarea perosanelor.
  – Tineți cont de prevederile de siguranță ale autorităților locale resp. naționale privind utilizarea corespunzătoare a aparatului.
  – Aparatul nu este adecvat pentru măsurători în apropierea unor tensiuni periculoase. De aceea, la măsurători în apropierea unor instalații electrice, acordați întotdeauna atenție absenței tensiunii în elementele conducătoare. Absența tensiunii și siguranța împotriva repornirii trebuie să fie garantate prin intermediul unor măsuri adecvate.

Indicații de siguranță

Manipularea cu razele optice artificiale OStrV

Orificiu LED

• Aparatul lucrează cu LED-uri din grupul de risc RG 0 (grupă liberă, fără risc) conform standardelor în vigoare pentru siguranța fotobiologică (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) în edițiile actuale ale acesteia.
• Razele de acces a ledurilor nu sunt periculoase pentru ochiul uman și pielea umană în cazul utilizării conforme cu destinația și în cazul deservirii în mod rezonabil și previzibil.

Laserliner

Indicații de siguranță

Manipularea cu razele electromagnetice

– Aparatul de măsură respectă prescripțiile și valorile limită pentru compatibilitatea electromagnetică în conformitate cu directiva EMC 2014/30/UE.
- Trebuie respectate limitările locale de funcționare de ex. în spitale, în aeroporturi, la benzinării, sau în apropierea persoanelor cu stimulatoare cardiace. Există posibilitatea unei influențe periculoase sau a unei perturbatii de la si din cauza aparatelor electrice.

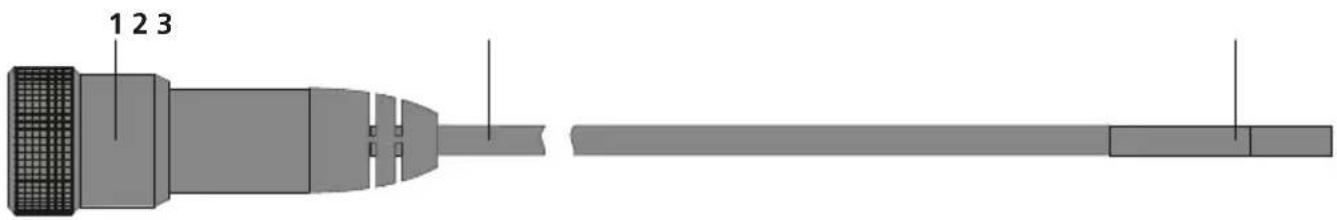

1 Mufă unitate de bază

2 Furtun flexibil

3 Fata camerei

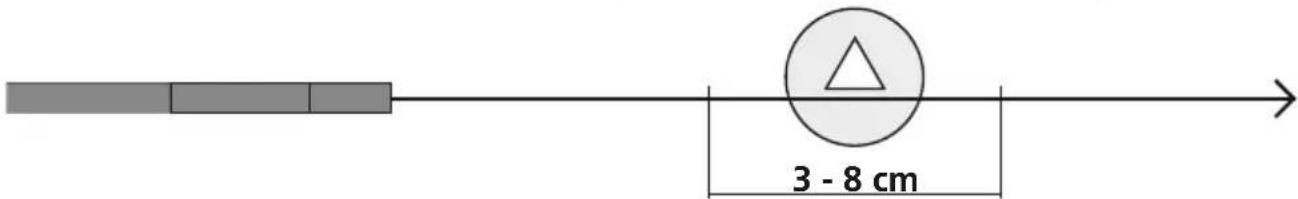

1 Domeniu de reglare a clarității

Camera frontală a HD FlexCamera furnizează imagini clare în domeniul de 3 - 8 cm în fața camerei.

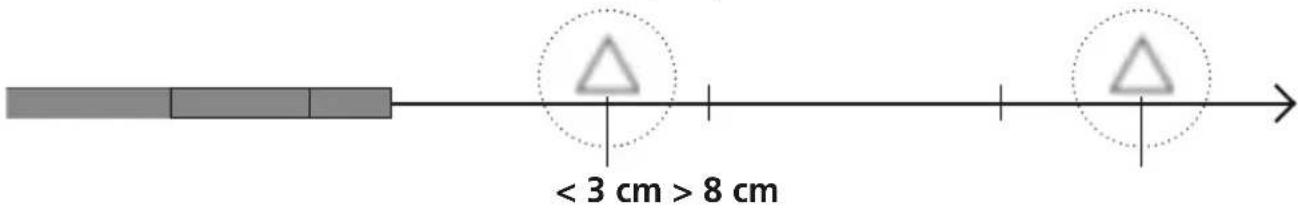

Obiectele cu mult în afara acestei raze de focusare pot apărea reclare.

2 Mufă furtun flexibil

Indicații privind întreținerea și îngrijirea

Curățați toate componentele cu o lavetă ușor umedă și evitați utilizarea de agenți de curățare, abrazivi și de dizolvare. Depozitați aparatul la un loc curat, uscat.

Date tehnice		Ne rezervăm dreptul să efectuăm modificări tehnice. 24W02
Diametru cap cameră 7,9 mm
Tip protecție sondă cu cameră IP 68 (Adâncimea de operare 1,5 m, 60 min.)
Număr becuri LED 8
Rezoluție cameră 1280 x 720 pixeli
Câmp de vizibilitate (FOV) 80°
Adâncime claritate (DOF) 3 ... 8 cm
Diametru sondă 6 mm
Lungime sondă 1,5 m
Lungime Cap cameră video 35 mm
Rază min. încovoiere sondă 75 mm
Caracteristici Rezistent la ulei și benzină
Condiții de lucru	0°C ... 50°C, Umiditate aer max. 80% rH, fără formare condens,Înălțime de lucru max. 2000 m peste NN (nul normal)
Condiții de depozitare -10°C ... 70°C, Umiditate aer max. 80% rH, fără formare condens
Greutate 175 g
Dimensiuni (L x Î x A) 1550 mm x 21 mm x 21 mm

Prevederile UE și UK și debarasarea

Aparatul respectă toate normele necesare pentru circulația liberă a mărfii pe teritoriul UE și UK.

Acest produs, inclusiv accesoriiile și ambalajele, este un aparat electric care, conform cu Directivele Europene și Britanice privind deșeurile de echipamente electrice și electronice, baterii și ambalaje, trebuie reciclat într-un mod ecologic pentru a recupera materii prime valorose. Dispozitivele electrice și ambalajele nu trebuie debarasate la deșeurile menajere. Pentru alte indicații privind siguranța și indicații suplimentare vizitați: Contactați autoritățile locale pentru a vă informa în privința locurilor speciale de debarasare corespunzătoare și respectați instrucțiunile respective de debarasare și de siguranță la punctele de preluare.
