HD FlexCamera - Cámara de inspección Laserliner - Manual de uso y guía de instrucciones gratis

Tipo de producto	Cámara de inspección
Marca	Laserliner
Modelo	HD FlexCamera
Diámetro del cabezal de la cámara	7,9 mm
Índice de protección de la sonda	IP68 (1,5 m, 60 min)
Número de LED	8
Resolución de la cámara	1280 x 720 píxeles
Campo de visión (FOV)	80°
Profundidad de campo (DOF)	3 a 8 cm
Diámetro de la sonda	6 mm
Longitud de la sonda	1,5 m
Longitud del cabezal de la cámara	35 mm
Radio de curvatura mínimo	75 mm
Resistencia	Aceite y gasolina
Condiciones de trabajo	0°C a 50°C, HR máx. 80% sin condensación
Condiciones de almacenamiento	-10°C a 70°C, HR máx. 80% sin condensación
Peso	175 g
Dimensiones (L x A x P)	1550 mm x 21 mm x 21 mm
Alimentación	A través de la unidad base VideoFlex HD
Uso conforme	Inspección de lugares de difícil acceso (cavidades, pozos, mampostería, vehículos)
Mantenimiento y limpieza	Limpiar con un paño ligeramente húmedo, evitar disolventes y productos abrasivos. Almacenar en un lugar seco y limpio.
Seguridad	No utilizar cerca de tensiones peligrosas, no sumergir completamente (dejar 10 cm de margen), no utilizar en humanos, no modificar el aparato.
Piezas de repuesto y reparabilidad	Accesorio para la unidad base VideoFlex HD. No se mencionan piezas de repuesto específicas.
Información general	Conforme a las directivas UE y UK. Reciclar de acuerdo con las normativas locales.

Preguntas frecuentes - HD FlexCamera Laserliner

¿Cómo usar la cámara HD FlexCamera con la unidad base VideoFlex HD?

Conecte el enchufe de la cámara en el conector previsto en la unidad base. Encienda la unidad base y navegue en el menú para seleccionar la fuente de cámara. La cámara transmite las imágenes en tiempo real en la pantalla.

¿Cuál es la profundidad de campo de la cámara?

La profundidad de campo es de 3 a 8 cm. Para obtener una imagen nítida, coloque el cabezal de la cámara a esta distancia del objeto.

¿Puedo sumergir completamente el cable de la cámara?

No, para garantizar la protección IP68, deje un espacio de 10 cm entre la parte superior del cable y la carcasa de la unidad base. La profundidad máxima es de 1,5 m durante 60 minutos.

¿Qué hacer si la imagen está borrosa?

Asegúrese de que el cabezal de la cámara esté en la zona de profundidad de campo (3 a 8 cm). Si el objeto está demasiado cerca o demasiado lejos, la imagen puede estar borrosa. Ajuste la distancia.

¿Cómo mantener la cámara?

Limpie la cámara con un paño ligeramente húmedo. No use disolventes, productos abrasivos ni limpiadores agresivos. Guárdela en un lugar seco y limpio.

¿Puedo usar esta cámara para inspeccionar instalaciones eléctricas?

No, el aparato no está diseñado para medir cerca de tensiones peligrosas. Asegúrese de que las piezas conductoras estén sin tensión antes de cualquier inspección.

¿Cuáles son las condiciones de temperatura para el uso?

La cámara se puede usar de 0°C a 50°C con una humedad relativa máxima de 80% sin condensación.

¿Se puede usar la cámara para exámenes médicos?

No, está prohibido usar la HD FlexCamera para exámenes médicos en personas. Está reservada para inspección técnica.

¿Cómo reciclar la cámara al final de su vida útil?

De acuerdo con las directivas europeas y británicas, no deseche el aparato con la basura doméstica. Deposite en un punto de recogida adecuado para el reciclaje de residuos electrónicos.

¿Qué hacer si la cámara no funciona?

Primero verifique la conexión a la unidad base y el estado de la batería. Si el problema persiste, consulte el manual completo o contacte al servicio postventa. No intente repararlo usted mismo.

MANUAL DE USUARIO HD FlexCamera Laserliner

Lea atentamente las instrucciones y el libro adjunto de «Garantía e información complementaria», así como toda la información e indicaciones en el enlace de Internet indicado al final de estas instrucciones. Siga las instrucciones indicadas en ellas. Conserve esta documentación y entréguela con el dispositivo si cambia de manos.

Uso correcto

La HD FlexCamera es una unidad de cámara para conectar a la unidad básica VideoFlex HD. Junto con la unidad básica se envía al LCD imágenes de vídeo en color para la comprobación de puntos de difícil acceso como espacios huecos, pozos, interior de muros o en vehículos.

Indicaciones generales de seguridad

• Utilice el aparato únicamente para los usos previstos dentro de las especificaciones.
• El producto y su accesorio no son juguetes infantiles. Manténgalos fuera del alcance de los niños.
• El cabezal de la cámara puede calentarse mucho durante el funcionamiento y provocar daños en objetos de inspección sensibles.
• No está permitido modificar la construcción del aparato.
• No exponga el aparato a cargas mecánicas, temperaturas muy elevadas o vibraciones fuertes.
• No se puede seguir utilizando el aparato cuando falla alguna función o si la carcasa o los cables de conexión están deteriorados, o la batería de la unidad básica está casi descargada.
• El cabezal de la cámara no es resistente a los ácidos o el fuego.
• Es indispensable evitar que la HD FlexCamera entre en contacto con sustancias químicas, voltaje eléctrico, objetos móviles o calientes. Esto podría provocar daños en el aparato y causar lesiones graves al usuario.
• Para garantizar la clase de protección IP 68, el cable de la cámara solo puede sumergirse hasta una distancia de 10 cm de la carcasa de la unidad base
• No se puede utilizar la HD FlexCamera para realizar exámenes médicos o exploraciones en personas.
• Por favor respete las medidas de seguridad dispuestas por las autoridades locales o nacionales en relación al uso adecuado del aparato.
• El aparato no es apto para realizar mediciones cerca de tensión peligrosa. Por esa razón, las mediciones cerca de instalaciones eléctricas deberán ser realizadas con las piezas conductoras sin tensión. La ausencia de tensión y el seguro contra la conexión de nuevo tienen que estar garantizados por las medidas adecuadas.

Instrucciones de seguridad

Modo de proceder con radiación óptica artificial según el OStrV (reglamento alemán de protección laboral contra la radiación óptica artificial)

Orificio de salida del LED

• El aparato trabaja con LED del grupo de riesgo RG 0 (grupo libre, sin riesgo) según las normas vigentes para la seguridad fotobiológica (EN 62471:2008-09ss / IEC/TR 62471:2006-07ss) en sus ediciones actuales.
• La radiación perceptible de los LED no es peligrosa para el ojo ni la piel humanos si se utiliza el aparato correctamente y en condiciones razonablemente previsibles.

Laserliner

Instrucciones de seguridad

Manejo de radiación electromagnética

• El instrumento de medición cumple las normas y limitaciones de compatibilidad electromagnética según la Directiva 2014/30/UE de compatibilidad electromagnética (EMC).
• Es necesario observar las limitaciones de uso locales, por ejemplo en hospitales, aviones, gasolineras o cerca de personas con marcapasos. Se pueden producir efectos peligrosos o interferencias sobre los dispositivos electrónicos o por causa de estos.

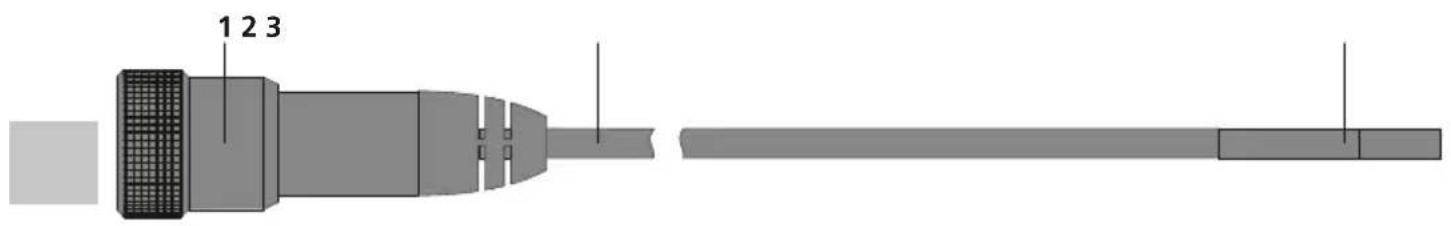

1 Conexión unidad básica

2 Tubo flexible

3 Cabezal de la cámara

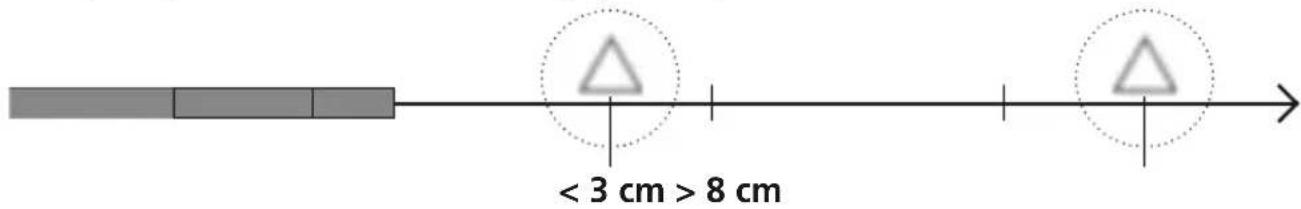

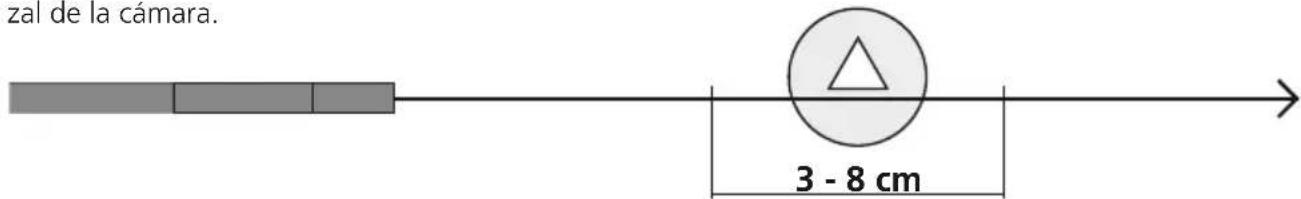

1 Rango de profundidad de campo

La cámara de HD FlexCamera suministra imágenes nítidas en un rango de 3 a 8 cm por delante del cabezal de la cámara.

Los objetos que se encuentren fuera del rango pueden aparecer desenfocados.

2 Entrada tubo flexible

Indicaciones sobre el mantenimiento y el cuidado

Limpie todos los componentes con un paño ligeramente humedecido y evite el uso de productos de limpieza, abrasivos y disolventes. Conserve el aparato en un lugar limpio y seco.

Datos técnicos Sujeto a modificaciones técnicas. 24W02
Diámetro del cabezal de la cámara	7,9 mm
Tipo de protección de la sonda de la cámara	IP 68 (Profundidad de penetración 1,5 m, 60 min.)
Cantidad de LED 8
Resolución de la cámara 1280 x 720 pixel
Campo visual (FOV) 80°
Profundidad de campo (DOF) 3 ...	8 cm
Diámetro de la sonda 6 mm
Sonda de longitud 1,5 m
Longitud cabezal de la cámara 35 mm
Radio de curvatura mín. de la sonda	75 mm
Características Resistente al aceite y a la gasolina
Condiciones de trabajo	0°C ... 50°C, Humedad del aire máx. 80% h.r., no condensante, Altitud de trabajo máx. 2000 m sobre el nivel del mar (nivel normal cero)
Condiciones de almacén -10°C ...	70°C, Humedad del aire máx. 80% h.r., no condensante
Peso 175 g
Dimensiones (An x Al x F) 1550 mm x 21 mm x 21 mm

Disposiciones de la EU y GB y eliminación

El aparato cumple todas las normas requeridas para el libre tráfico de mercancías en la UE y GB. Este producto, incluidos sus accesorios y embalaje, es un aparato eléctrico que debe ser recogido en un punto de reciclaje de acuerdo con las directivas de Europa y Reino Unido para los aparatos eléctricos y electrónicos y embalajes usados, con el fin de recuperas las valiosas materias primas. Los aparatos eléctricos, las baterías y el embalaje no se deben tirar a la basura doméstica. Por favor, infórmese en su municipio sobre las instalaciones de recogida adecuadas y siga las correspondientes instrucciones de eliminación y seguridad en los puntos de recogida.
