Producttype	Inspectiecamera
Merk	Laserliner
Model	HD FlexCamera
Diameter van de camerakop	7,9 mm
Beschermingsgraad van de sonde	IP68 (1,5 m, 60 min)
Aantal LED's	8
Cameraresolutie	1280 x 720 pixels
Gezichtsveld (FOV)	80°
Scherptediepte (DOF)	3 tot 8 cm
Diameter van de sonde	6 mm
Lengte van de sonde	1,5 m
Lengte van de camerakop	35 mm
Minimale buigradius	75 mm
Bestendigheid	Olie en benzine
Werkomstandigheden	0°C tot 50°C, relatieve luchtvochtigheid max 80% zonder condensatie
Opslagomstandigheden	-10°C tot 70°C, relatieve luchtvochtigheid max 80% zonder condensatie
Gewicht	175 g
Afmetingen (L x H x D)	1550 mm x 21 mm x 21 mm
Voeding	Via de VideoFlex HD base-eenheid
Beoogd gebruik	Inspectie van moeilijk bereikbare plaatsen (holtes, putten, metselwerk, voertuigen)
Onderhoud en reiniging	Reinigen met een licht vochtige doek, vermijd oplosmiddelen en schurende producten. Droog en schoon bewaren.
Veiligheid	Niet gebruiken in de buurt van gevaarlijke spanningen, niet volledig onderdompelen (10 cm ruimte laten), niet gebruiken op mensen, het apparaat niet aanpassen.
Reserveonderdelen en repareerbaarheid	Accessoire voor de VideoFlex HD base-eenheid. Geen specifieke reserveonderdelen vermeld.
Algemene informatie	Conform aan EU- en UK-richtlijnen. Recycleer volgens de lokale regelgeving.

Veelgestelde vragen - HD FlexCamera Laserliner

Hoe gebruik ik de HD FlexCamera met de VideoFlex HD base-eenheid?

Sluit de camerastekker aan op de connector op de base-eenheid. Schakel de base-eenheid in en navigeer in het menu om de camerabron te selecteren. De camera verzendt de beelden in real-time naar het scherm.

Wat is de scherptediepte van de camera?

De scherptediepte is 3 tot 8 cm. Plaats de camerakop op deze afstand van het object voor een scherp beeld.

Kan ik de camerakabel volledig onderdompelen?

Nee, voor een goede IP68 bescherming, laat een ruimte van 10 cm tussen de bovenkant van de kabel en de behuizing van de base-eenheid. De maximale diepte is 1,5 m gedurende 60 minuten.

Wat moet ik doen als het beeld wazig is?

Zorg ervoor dat de camerakop binnen de scherptediepte (3 tot 8 cm) is. Als het object te dichtbij of te ver weg is, kan het beeld wazig zijn. Pas de afstand aan.

Hoe onderhoud ik de camera?

Reinig de camera met een licht vochtige doek. Gebruik geen oplosmiddelen, schurende producten of agressieve reinigingsmiddelen. Bewaar het apparaat op een droge en schone plaats.

Kan ik deze camera gebruiken voor inspectie van elektrische installaties?

Nee, het apparaat is niet ontworpen om in de buurt van gevaarlijke spanningen te meten. Zorg ervoor dat geleidende delen spanningsvrij zijn voor inspectie.

Wat zijn de temperatuuromstandigheden voor gebruik?

De camera kan gebruikt worden van 0°C tot 50°C met een relatieve luchtvochtigheid van maximaal 80% zonder condensatie.

Kan de camera worden gebruikt voor medische onderzoeken?

Nee, het is verboden de HD FlexCamera te gebruiken voor medische onderzoeken op mensen. Het is uitsluitend bedoeld voor technische inspectie.

Hoe recycle ik de camera aan het einde van zijn levensduur?

Volgens de Europese en Britse richtlijnen, gooi het apparaat niet bij het huishoudelijk afval. Lever het in bij een geschikt inzamelpunt voor recycling van elektronisch afval.

Wat moet ik doen als de camera niet werkt?

Controleer eerst de verbinding met de base-eenheid en de batterijstatus. Als het probleem aanhoudt, raadpleeg de volledige handleiding of neem contact op met de klantenservice. Probeer niet zelf te repareren.

GEBRUIKSAANWIJZING HD FlexCamera Laserliner

Lees de handleiding, de bijgevoegde brochure „Garantie- en aanvullende aanwijzingen“ evenals de actuele informatie en aanwijzingen in de internet-link aan het einde van deze handleiding volledig door. Volg de daarin beschreven aanwijzingen op. Bewaar deze documentatie en geef ze door als u de laserinrichting doorgeeft.

Doelmatig gebruik

De HD FlexCamera is een camera-eenheid voor de aansluiting op de basiseenheid VideoFlex HD. Als de camera samen met een basiseenheid wordt gebruikt, worden videobeelden in kleur naar het lcd gestuurd ter controle van moeilijk toegankelijke plaatsen zoals holle ruimten, schachten, muurwerk of in de auto.

Algemene veiligheidsaanwijzingen

• Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven specificaties.
• Het product en het toebehoren zijn geen kinderspeelgoed. Buiten het bereik van kinderen bewaren.
• De camerakop kan tijdens gebruik behoorlijk warm worden. Dat kan schade veroorzaken aan gevoelige inspectieobjecten.
• De bouwwijze van het apparaat mag niet worden veranderd!
• Stel het apparaat niet bloot aan mechanische belasting, extreme temperaturen of sterke trillingen.
• Het apparaat mag niet worden gebruikt als een of meer functies uitgevallen zijn, als de behuizing of aansluitkabels beschadigd zijn of als de accu van de basiseenheid bijna leeg is.
• De camerakop is niet zuurbestendig en niet vuurvast.
• Let absoluut op dat de HD FlexCamera niet in contact komt met chemicaliën, voltage, beweeglijke of hete voorwerpen. Hierdoor kan het apparaat beschadigd raken, hetgeen kaqn leiden tot ernstig persoonlijk letsel van de gebruiker.
• Om beschermingsklasse IP 68 te garanderen, mag de camerakabel slechts tot op een afstand van 10 cm van de behuizing van de basiseenheid ondergedompeld worden.
• De HD FlexCamera mag niet worden gebruikt voor medische doeleinden / persoonsonderzoek.
• Neem de veiligheidsvoorschriften van lokale resp. nationale instantiesvoor het veilige en deskundige gebruik van het apparaat in acht.
• Het apparaat is niet geschikt voor de meting in de buurt van gevaarlijke spanning. Let bij metingen in de buurt van elektrische installaties altijd op de spanningsvrijheid van geleidende onderdelen. De spanningsvrijheid en de beveiliging tegen hernieuwd inschakelen moet door middel van geschikte maatregelen gewaarborgd zijn.

Veiligheidsinstructies

Omgang met kunstmatige, optische straling OStrV (verordening inzake kunstmatige optische straling)

Uittree-opening led

• Het apparaat werkt met leds uit de risicogroep RG0 (vrij van gevaar) overeenkomstig de geldende normen voor fotobiologische veiligheid (EN 62471:2008-09vv / IEC/TR 62471:2006-07vv) in de telkens actuele lezing.
• De toegankelijke straling van de leds is bij doelmatig gebruik en onder redelijkerwijs te voorziene voorwaarden ongevaarlijk voor het menselijk oog en de menselijke huid.

Veiligheidsinstructies

Omgang met elektromagnetische straling

• Het meettoestel voldoet aan de voorschriften en grenswaarden voor de elektromagnetische compatibiliteit volgens de EMC-richtlijn 2014/30/EU.
• Plaatselijke gebruiksbeperkingen, bijv. in ziekenhuizen, in vliegtuigen, op pompstations of in de buurt van personen met een pacemaker, moeten in acht worden genomen. Een gevaarlijk effect op of storing van en door elektronische apparaten is mogelijk.

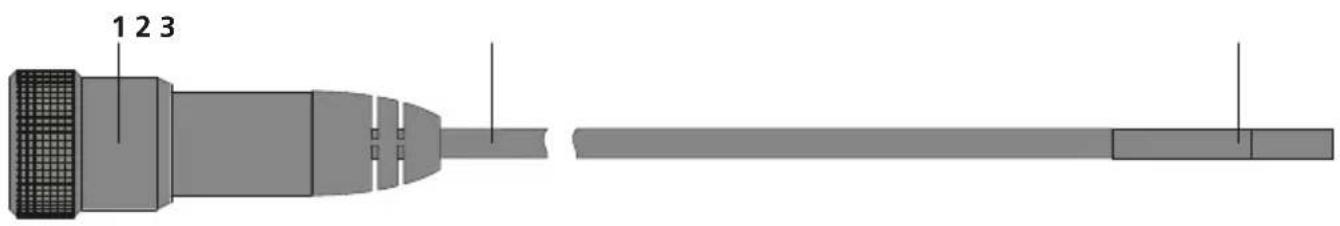

1 Aansluiting basiseenheid
2 Flexibele slang

3 Camerakop

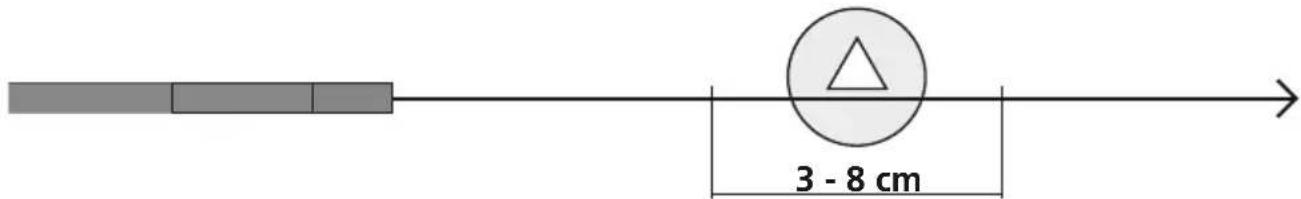

1 Scherpte-diepte-bereik

De camera van de HD FlexCamera levert scherpe beelden in het bereik van 3 - 8 cm vóór de camerakop.

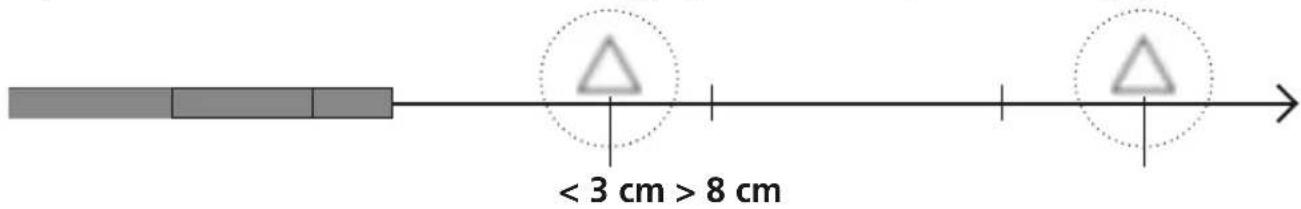

Objecten die ver buiten het bereik van de focus liggen, kunnen onscherp worden weergegeven.

2 Aansluiting flexibele slang

Opmerkingen inzake onderhoud en reiniging

Reinig alle componenten met een iets vochtige doek en vermijd het gebruik van reinigings-, schuur- en oplosmiddelen. Bewaar het apparaat op een schone, droge plaats.

Technische gegevens		Technische wijzigingen voorbehouden. 24W02
Diameter Camerakop 7,9 mm
Beschermklasse camerasonde IP 68 (Duikdiepte 1,5 m, 60 min.)
Aantal LED-lampen 8
Resolutie camera 1280 x 720 pixel
Zichtveld (FOV) 80°
Scherptediepte (DOF) 3 ... 8 cm
Diameter sonde 6 mm
Lengte sonde 1,5 m
Lengte Camerakop 35 mm
Min. buigradius sonde 75 mm
Kenmerken Bestand tegen olie en benzine
Werkomstandigheden	0°C ... 50°C, Luchtvochtigheid max. 80% rH, niet-condenserend, Werkhoogte max. 2000 m boven NAP (Nieuw Amsterdams Peil)
Opslagvoorwaarden -10°C ... 70°C, Luchtvochtigheid max. 80% rH, niet-condenserend
Gewicht 175 g
Afmetingen (B x H x D)	1550 mm x 21 mm x 21 mm

EU- en UK-bepalingen en afvoer

Het apparaat voldoet aan alle van toepassing zijnde normen voor het vrije goederenverkeer binnen de EU en met het UK.

Dit product, inclusief toebehoren en verpakking, is een elektrisch apparaat dat op een milieuvriendelijke manier moet worden gerecycled in overeenstemming met de Europese en Britse richtlijnen betreffende afgedankte elektrische en elektronische apparatuur, batterijen en verpakkingen, om waardevolle grondstoffen terug te winnen. Elektrische apparaten en verpakkingen horen niet bij het huishoudelijk afval. Informeer bij uw gemeente naar dienovereenkomstige inzamelpunten en neem de van toepassing zijnde afvoer- en veiligheidsinstructies op de inzamelpunten in acht.

Verdere veiligheids- en aanvullende instructies onder:
